混流服务

混流服务为您提供线上混流任务监控能力，通过混流配置明细、输入/输出流质量等信息构建混流任务模型，最终定位线上异常。

功能概述

混流服务包括以下 2 个子页面，分别承载不同功能：

子页面	功能
检索页	检索页可展示混流的基本输入输出信息；可以按照多种条件筛选混流，便于定位关注的混流，进一步了解混流详情。
混流详情页	展示混流初始配置及混流过程中生效的配置，同时提供输入/输出流质量、拉流用户质量信息，便于对混流过程建模，最终定位混流场景问题。

选择 AppID（必需），输入输入流 ID、输出流 ID、TaskID、Worker ID、推/拉流用户 ID 或流 ID（参数均可选），选择需要查询的时间范围，点击查询，即可获取该时间范围内的房间记录列表（即检索结果）。
支持多个筛选条件组合查询，或者缩小查询的时间范围，都可以更精准地搜索混流记录。
混流任务记录列表展示的字段包括：Task ID、Worker ID、输入流 ID、输出流 ID、起止时间、耗时、操作。
选择目标混流，点击“查看混流质量”，即可进入混流详情页。

混流详情页最上方为混流基础信息模块，展示包括混流 task_id、worker_id、混流方式、混流发起方式等基本信息。

混流基础信息下方为混流诊断模块，混流诊断模块可以主动识别通话过程中的异常事件，并根据异常事件的严重程度将事件区分为“异常”和“提醒”，直接在通话诊断展示诊断结果。您可以点击以查看异常详情及原因，从而低门槛、高效地定位异常。

混流输入部分提供混流输入流基本信息、质量信息及配置信息的展示，功能如下：

基础信息

以列表形式呈现混流输入流的关键基础信息，包括来源房间 ID、推流用户 ID、流 ID、URL 以及 Task 起止时间。这些信息为用户提供了混流输入的基本背景情况，便于快速了解数据来源和时间跨度等信息。
质量图表展示
- 通过直观的折线图，展示视频输入码率、音频输入码率、视频输入帧率、音频输入帧率的变化趋势。
- 同时，图表中还标记了混流事件和单流事件，用户可以通过观察图表，清晰地了解在不同时间点音视频相关参数的波动情况以及关键事件的发生节点，帮助分析混流输入的质量状况。
- 此外，点击 “查看用户推流质量”，可进一步深入了解相关推流质量的详细信息；点击 “收起图表” 则可隐藏图表，简洁界面。
配置信息展示

在图表下方的表格中，展示了配置时间、左边距、上边距、画面宽、画面高、层级、音视频类型等混流输入的配置信息。用户能够了解在特定时间点混流输入的画面布局和音视频属性设置，还可点击 “展开混流配置” 获取更全面的配置详情。

与混流输入功能相对应的，混流输出部分提供输出流基础信息、质量指标、配置及拉流用户列表的展示，具体如下：

基础信息展示

界面呈现房间 ID、流 ID、URL 以及 Task 起止时间等基础信息，帮助用户明确混流输出的来源、时间范围等关键内容，便于对混流输出任务进行整体定位和了解。
质量指标可视化

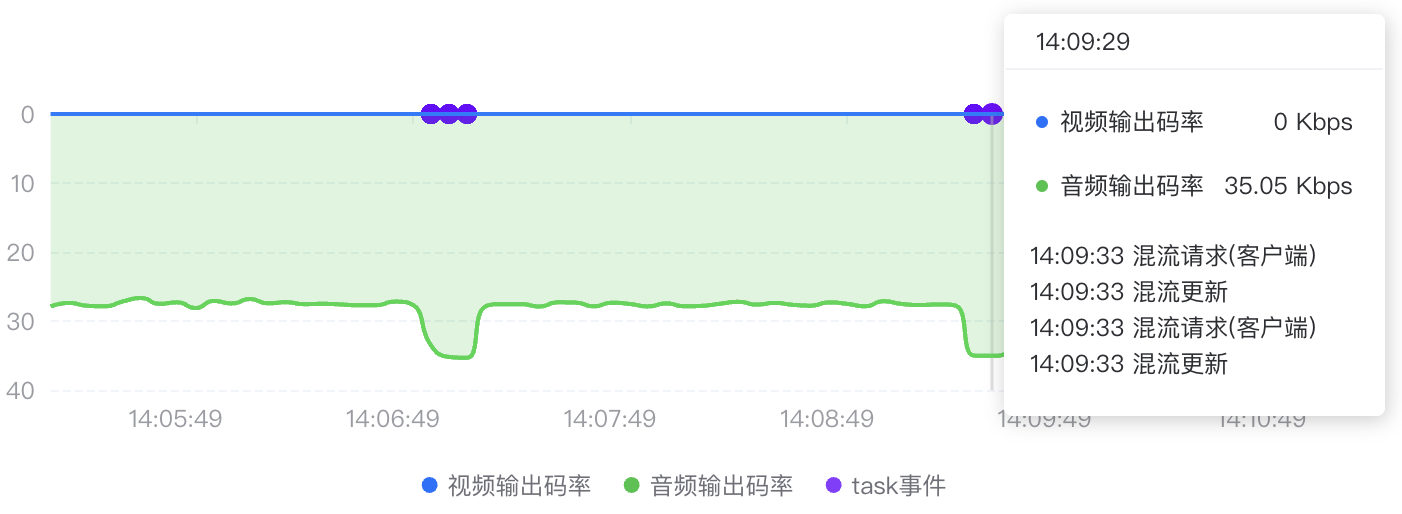

通过折线图直观展示视频输出码率、音频输出码率、视频输出帧率、音频输出帧率以及视频输出分辨率、卡顿率的变化趋势。
图表中还标记了 task 事件和单流事件，用户可清晰洞察不同时间点混流输出的音视频质量参数波动情况以及关键事件发生节点，从而有效评估混流输出质量和稳定性。
配置信息展示

在图表下方的表格中，展示了配置时间、边距、画面宽高、编码模式等混流输出的配置信息。用户能够了解在特定时间点混流输出的音视频配置，还可点击 “展开混流配置” 获取更全面的配置详情，以便评估和调整混流输出的设置。
拉流用户列表

展示混流拉流用户的质量数据，如视频接收码率、音频接收码率以及卡顿率等。以折线图形式呈现这些关键指标随时间的变化趋势，方便您对比不同用户的接收质量，快速定位问题范围，提升用户体验。
