StartMix

POST

https://rtc-api.zego.im/

简介

本接口用于开始/更新混流任务。

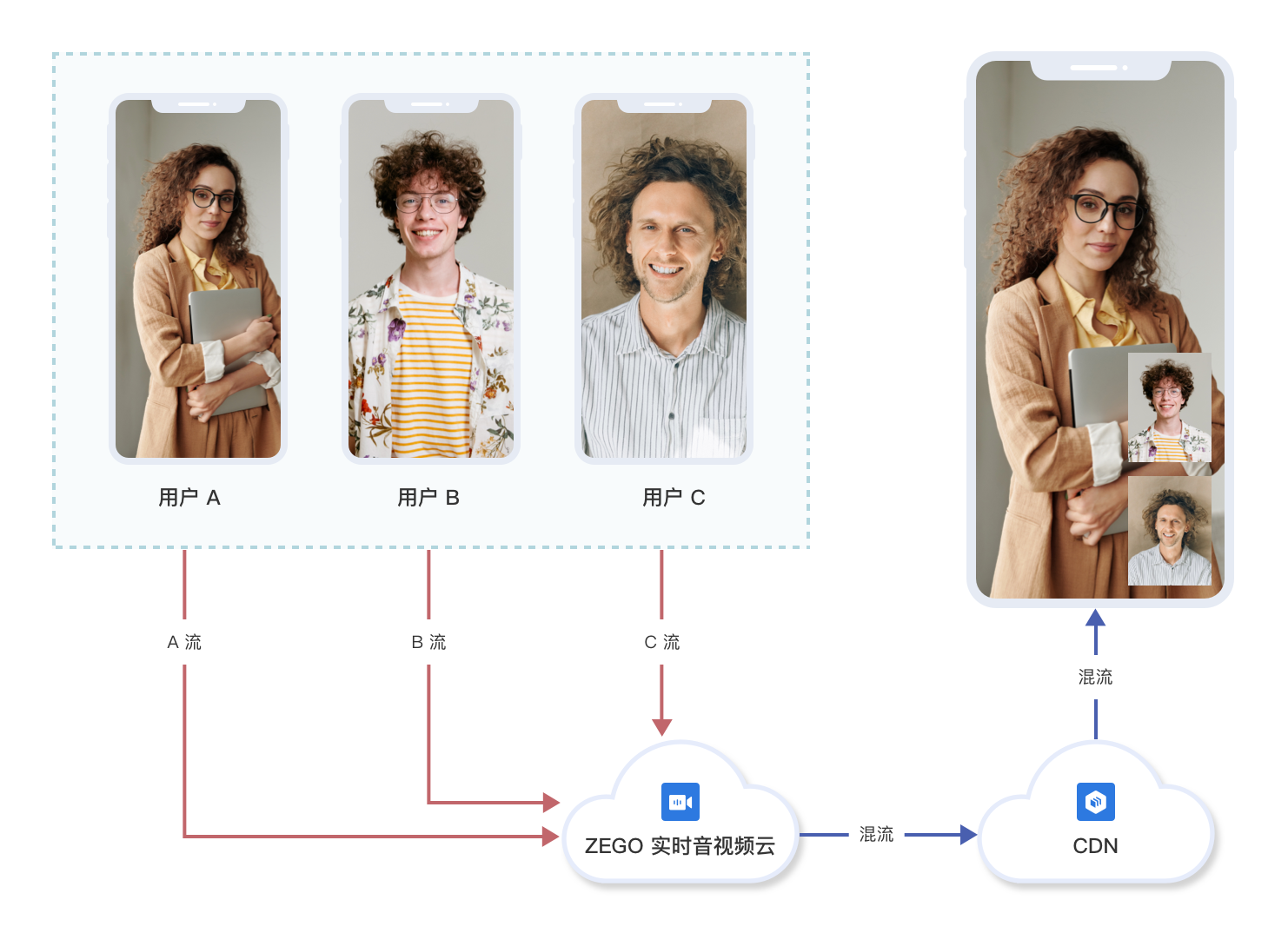

客户端的混流功能介绍请参考多路混流，相关回调请参考混流开始回调和混流结束回调。

前提条件

在实现混流之前，请确保：

已在 ZEGO 控制台创建项目，并申请有效的 AppId 和 ServerSecret，详情请参考控制台 - 项目信息。
已在 ZEGO 控制台自助接入服务开通"混流"服务权限，详情请参考控制台 - 服务配置 - 混流，或联系 ZEGO 技术支持开通。
已通过开发者自己的客户端，在房间内发起推拉流，详情请参考实现视频通话。

示例代码

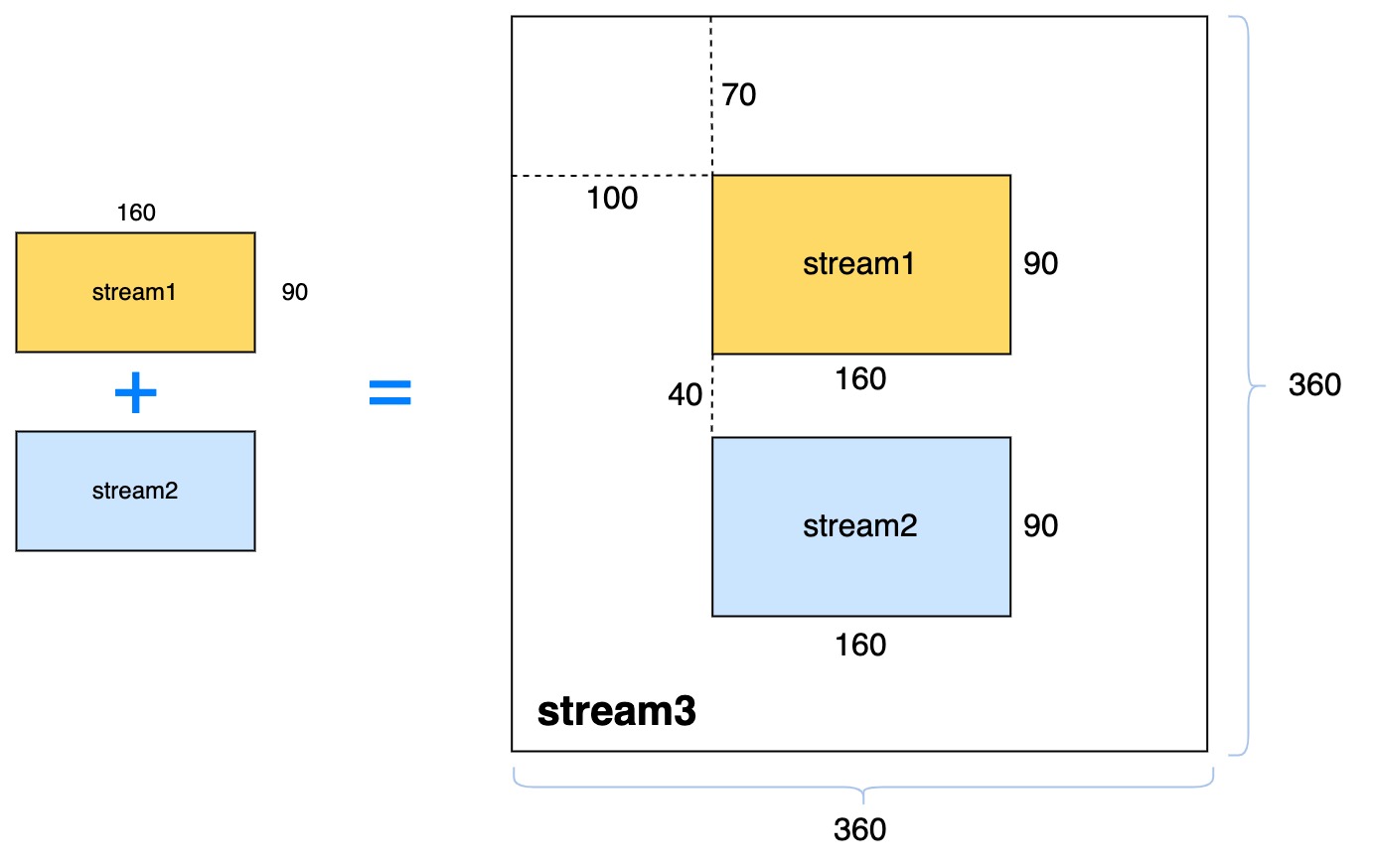

ZEGO 提供多种编程语言的示例代码，以下示例代码为"将两条音视频流（stream1、stream2）进行混流，混合输出到一条流（stream3）"：

开始混流（Go）

package main

import (
	"bytes"
	"crypto/md5"
	"crypto/rand"
	"encoding/hex"
	"encoding/json"
	"fmt"
	"io/ioutil"
	"net/http"
	"net/url"
	"strconv"
	"time"
)
// rtc-api.zego.im 表示使用的产品是云通讯产品，包括了实时音视频（Express Video）、实时音频（Express Audio）、低延迟直播（L3）
const DOMAIN = "https://rtc-api.zego.im"

var (
	//请将 appId 修改为你的 appId，appid 为 uint32
	//举例：1234567890
	AppId uint32 = 1234567890
	//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
	Secret = ""
)

type MixStartRequest struct {
	Appid     uint64       `json:"Appid"`
	UserId    string       `json:"UserId"`
	Sequence  int64        `json:"Sequence"`
	MixInput  []*MixInput  `json:"MixInput"`
	MixOutput []*MixOutput `json:"MixOutput"`
	MixTaskId string       `json:"TaskId"`
}

type RectInfo struct {
	Top    int32 `json:"Top"`
	Left   int32 `json:"Left"`
	Bottom int32 `json:"Bottom"`
	Right  int32 `json:"Right"`
}

type MixInput struct {
	StreamId  string    `json:"StreamId"`
	RectInfo  *RectInfo `json:"RectInfo"`
}

type MixOutput struct {
	StreamId     string `json:"StreamId"`
	VideoBitrate int32  `json:"VideoBitrate"`
	Fps          int32  `json:"Fps"`
	Height       int32  `json:"Height"`
	Width        int32  `json:"Width"`
}

func main() {
	nonce := make([]byte, 8)
	rand.Read(nonce)
	hexNonce := hex.EncodeToString(nonce)
	ts := time.Now()
	signature := GenerateSignature(AppId, hexNonce, Secret, ts.Unix())
	value := url.Values{}
	value.Add("AppId", strconv.FormatUint(AppId, 10))
	value.Add("SignatureNonce", hexNonce)
	value.Add("Timestamp", strconv.FormatInt(ts.Unix(), 10))
	value.Add("Signature", signature)
	value.Add("Action", "StartMix")
	value.Add("SignatureVersion", "2.0")
	urlData, err := url.Parse(DOMAIN)
	if err != nil {
		fmt.Println(err)
		return
	}
	urlData.RawQuery = value.Encode()
	dataJson, _ := json.Marshal(GenerateStartMixData())
	req, err := http.NewRequest("POST", urlData.String(), bytes.NewBuffer(dataJson))
	if err != nil {
		fmt.Println(err)
		return
	}
	req.Header.Set("Content-Type", "application/json")
	req.Close = true
	client := &http.Client{}
	r, err := client.Do(req)
	if err != nil {
		fmt.Println(err)
		return
	}
	if r.StatusCode != 200 {
		fmt.Printf("status code is:%v", r.StatusCode)
	}
	defer r.Body.Close()
	resp, err := ioutil.ReadAll(r.Body)
	if err != nil {
		return
	}
	fmt.Println(string(resp))
	return
}

//以下示例为 将 streamId 为 "stream1" 的音视频流 与 streamId 为 "stream2" 的音视频流进行混流，混出 streamId 为 "stream3" 的音视频流
func GenerateStartMixData() *MixStartRequest {
	inputs := make([]*MixInput, 0)
	input1 := MixInput{
		StreamId: "stream1",
		RectInfo: &RectInfo{
			Top:    70,
			Left:   100,
			Bottom: 160,
			Right:  260,
		},
	}
	inputs = append(inputs, &input1)
	input2 := MixInput{
		StreamId: "stream2",
		RectInfo: &RectInfo{
			Top:    200,
			Left:   100,
			Bottom: 290,
			Right:  260,
		},
	}
	inputs = append(inputs, &input2)
	output := MixOutput{
		StreamId:     "stream3",
		VideoBitrate: 12000,
		Fps:          15,
		Height:       360,
		Width:        360,
	}
	outputs := append([]*MixOutput{}, &output)
	req := &MixStartRequest{
		Appid:     AppId,
		UserId:    "123",
		Sequence:  123,
		MixInput:  inputs,
		MixOutput: outputs,
		MixTaskId: "123",
	}
	return req
}

//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
func GenerateSignature(appid uint64, nonce string, appSecret string, timestamp int64) (signature string) {
	data := fmt.Sprintf("%d%s%s%d", appid, nonce, appSecret, timestamp)
	h := md5.New() //规定使用哈希算法中的MD5算法
	h.Write([]byte(data))
	//hex.EncodeToString(h.Sum(nil))输出16进制字符串
	return hex.EncodeToString(h.Sum(nil))
}

package main

import (
	"bytes"
	"crypto/md5"
	"crypto/rand"
	"encoding/hex"
	"encoding/json"
	"fmt"
	"io/ioutil"
	"net/http"
	"net/url"
	"strconv"
	"time"
)
// rtc-api.zego.im 表示使用的产品是云通讯产品，包括了实时音视频（Express Video）、实时音频（Express Audio）、低延迟直播（L3）
const DOMAIN = "https://rtc-api.zego.im"

var (
	//请将 appId 修改为你的 appId，appid 为 uint32
	//举例：1234567890
	AppId uint32 = 1234567890
	//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
	Secret = ""
)

type MixStartRequest struct {
	Appid     uint64       `json:"Appid"`
	UserId    string       `json:"UserId"`
	Sequence  int64        `json:"Sequence"`
	MixInput  []*MixInput  `json:"MixInput"`
	MixOutput []*MixOutput `json:"MixOutput"`
	MixTaskId string       `json:"TaskId"`
}

type RectInfo struct {
	Top    int32 `json:"Top"`
	Left   int32 `json:"Left"`
	Bottom int32 `json:"Bottom"`
	Right  int32 `json:"Right"`
}

type MixInput struct {
	StreamId  string    `json:"StreamId"`
	RectInfo  *RectInfo `json:"RectInfo"`
}

type MixOutput struct {
	StreamId     string `json:"StreamId"`
	VideoBitrate int32  `json:"VideoBitrate"`
	Fps          int32  `json:"Fps"`
	Height       int32  `json:"Height"`
	Width        int32  `json:"Width"`
}

func main() {
	nonce := make([]byte, 8)
	rand.Read(nonce)
	hexNonce := hex.EncodeToString(nonce)
	ts := time.Now()
	signature := GenerateSignature(AppId, hexNonce, Secret, ts.Unix())
	value := url.Values{}
	value.Add("AppId", strconv.FormatUint(AppId, 10))
	value.Add("SignatureNonce", hexNonce)
	value.Add("Timestamp", strconv.FormatInt(ts.Unix(), 10))
	value.Add("Signature", signature)
	value.Add("Action", "StartMix")
	value.Add("SignatureVersion", "2.0")
	urlData, err := url.Parse(DOMAIN)
	if err != nil {
		fmt.Println(err)
		return
	}
	urlData.RawQuery = value.Encode()
	dataJson, _ := json.Marshal(GenerateStartMixData())
	req, err := http.NewRequest("POST", urlData.String(), bytes.NewBuffer(dataJson))
	if err != nil {
		fmt.Println(err)
		return
	}
	req.Header.Set("Content-Type", "application/json")
	req.Close = true
	client := &http.Client{}
	r, err := client.Do(req)
	if err != nil {
		fmt.Println(err)
		return
	}
	if r.StatusCode != 200 {
		fmt.Printf("status code is:%v", r.StatusCode)
	}
	defer r.Body.Close()
	resp, err := ioutil.ReadAll(r.Body)
	if err != nil {
		return
	}
	fmt.Println(string(resp))
	return
}

//以下示例为 将 streamId 为 "stream1" 的音视频流 与 streamId 为 "stream2" 的音视频流进行混流，混出 streamId 为 "stream3" 的音视频流
func GenerateStartMixData() *MixStartRequest {
	inputs := make([]*MixInput, 0)
	input1 := MixInput{
		StreamId: "stream1",
		RectInfo: &RectInfo{
			Top:    70,
			Left:   100,
			Bottom: 160,
			Right:  260,
		},
	}
	inputs = append(inputs, &input1)
	input2 := MixInput{
		StreamId: "stream2",
		RectInfo: &RectInfo{
			Top:    200,
			Left:   100,
			Bottom: 290,
			Right:  260,
		},
	}
	inputs = append(inputs, &input2)
	output := MixOutput{
		StreamId:     "stream3",
		VideoBitrate: 12000,
		Fps:          15,
		Height:       360,
		Width:        360,
	}
	outputs := append([]*MixOutput{}, &output)
	req := &MixStartRequest{
		Appid:     AppId,
		UserId:    "123",
		Sequence:  123,
		MixInput:  inputs,
		MixOutput: outputs,
		MixTaskId: "123",
	}
	return req
}

//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
func GenerateSignature(appid uint64, nonce string, appSecret string, timestamp int64) (signature string) {
	data := fmt.Sprintf("%d%s%s%d", appid, nonce, appSecret, timestamp)
	h := md5.New() //规定使用哈希算法中的MD5算法
	h.Write([]byte(data))
	//hex.EncodeToString(h.Sum(nil))输出16进制字符串
	return hex.EncodeToString(h.Sum(nil))
}

开始混流（Python）

# -*- coding: UTF-8 -*-
import hashlib
import secrets
import time

# 生成签名
# Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
from urllib.parse import urlencode

import requests

def GenerateSignature(appId, signatureNonce, serverSecret, timestamp):
    str1 = str(appId) + signatureNonce + serverSecret + str(timestamp)
    hash = hashlib.md5()
    hash.update(str1.encode("utf8"))
    signature = hash.hexdigest()
    return signature

if __name__ == '__main__':
    # 请将 appId 修改为你的 appId，appid 为 数字
    # 举例：1234567890
    appId = 1234567890
    # 请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
    serverSecret = ""

    signatureNonce = secrets.token_hex(8)
    timestamp = int(time.time())
    sig = GenerateSignature(appId, signatureNonce, serverSecret, timestamp)

    # 以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
    par = {
        "Action": "StartMix",
        "AppId": appId,
        "Signature": sig,
        "SignatureNonce": signatureNonce,
        "SignatureVersion": "2.0",
        "Timestamp": timestamp,
        "IsTest": "False"
    }
    body = {
        'TaskId': '123',
        'Sequence': 123,
        'UserId': '123',
        'MixInput': [
            {
                'StreamId': 'stream1',
                'RectInfo': {
                    "Top": 70,
                    "Bottom": 160,
                    "Left": 100,
                    "Right": 260,
                },

            },
            {
                'StreamId': 'stream2',
                'RectInfo': {
                    "Top": 200,
                    "Bottom": 290,
                    "Left": 100,
                    "Right": 260,
                },
            }
        ],
        'MixOutput': [{
            'StreamId': 'stream3',
            'Width': 360,
            'Height': 360,
            'VideoBitrate': 12000,
            'Fps': 15
        }]
    }
    url = 'https://rtc-api.zego.im/'
    req = requests.post(url, params=par, json=body)
    print("Url: ", req.url)
    print("StatusCode", req.status_code)
    print("Respone:", req.text)

# -*- coding: UTF-8 -*-
import hashlib
import secrets
import time

# 生成签名
# Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
from urllib.parse import urlencode

import requests

def GenerateSignature(appId, signatureNonce, serverSecret, timestamp):
    str1 = str(appId) + signatureNonce + serverSecret + str(timestamp)
    hash = hashlib.md5()
    hash.update(str1.encode("utf8"))
    signature = hash.hexdigest()
    return signature

if __name__ == '__main__':
    # 请将 appId 修改为你的 appId，appid 为 数字
    # 举例：1234567890
    appId = 1234567890
    # 请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
    serverSecret = ""

    signatureNonce = secrets.token_hex(8)
    timestamp = int(time.time())
    sig = GenerateSignature(appId, signatureNonce, serverSecret, timestamp)

    # 以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
    par = {
        "Action": "StartMix",
        "AppId": appId,
        "Signature": sig,
        "SignatureNonce": signatureNonce,
        "SignatureVersion": "2.0",
        "Timestamp": timestamp,
        "IsTest": "False"
    }
    body = {
        'TaskId': '123',
        'Sequence': 123,
        'UserId': '123',
        'MixInput': [
            {
                'StreamId': 'stream1',
                'RectInfo': {
                    "Top": 70,
                    "Bottom": 160,
                    "Left": 100,
                    "Right": 260,
                },

            },
            {
                'StreamId': 'stream2',
                'RectInfo': {
                    "Top": 200,
                    "Bottom": 290,
                    "Left": 100,
                    "Right": 260,
                },
            }
        ],
        'MixOutput': [{
            'StreamId': 'stream3',
            'Width': 360,
            'Height': 360,
            'VideoBitrate': 12000,
            'Fps': 15
        }]
    }
    url = 'https://rtc-api.zego.im/'
    req = requests.post(url, params=par, json=body)
    print("Url: ", req.url)
    print("StatusCode", req.status_code)
    print("Respone:", req.text)

开始混流（Java）

package org.example;

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStream;
import java.io.InputStreamReader;
import java.io.OutputStream;
import java.io.OutputStreamWriter;
import java.net.HttpURLConnection;
import java.net.MalformedURLException;
import java.net.URL;
import java.security.MessageDigest;
import java.security.SecureRandom;
import java.util.HashMap;
import java.util.Map;

/**
 * 请先引入 com.alibaba.fastjson，方便构建请求的 body 参数
 */
import com.alibaba.fastjson.JSONArray;
import com.alibaba.fastjson.JSONObject;

public class StartMix {

    //
    public static void main(String[] args) {
        // 获取房间内用户数目
        startMixStream();
    }

    /**
     * 发起混流
     */
    public static void startMixStream() {
        // 请填写你从控制台获取的APP ID,
        // 举例：1234567890L
        Long APP_ID = 1234567890L;
        // 请填写你从控制后台获取的 SERVER SECRET，
        // 举例："abcde1234aaaaaaaabbbbbbb"
        String SERVER_SECRET = ;
        // 生成16进制随机字符串(16位)
        byte[] bytes = new byte[8];
        SecureRandom sr = new SecureRandom();
        sr.nextBytes(bytes);
        String signatureNonce = bytesToHex(bytes);
        // 设定时间戳
        long timestamp = System.currentTimeMillis() / 1000L;

        // 生成签名Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
        String signatue = generateSignature(APP_ID, signatureNonce, SERVER_SECRET, timestamp);

        // 组装请求URL
        //以下示例为 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
        Map<String, Object> params = new HashMap<String, Object>();
        params.put("Action", "StartMix");
        params.put("AppId", APP_ID);
        params.put("SignatureNonce", signatureNonce);
        params.put("Timestamp", timestamp);
        params.put("Signature", signatue);
        params.put("SignatureVersion", "2.0");
        // rtc-api.zego.im 表示使用的产品是云通讯产品，包括了实时音视频（Express Video）、实时音频（Express Audio）、低延迟直播（L3）
        String url = buildAPIUrl("https://rtc-api.zego.im/", params);

        JSONObject body = new JSONObject()
                .fluentPut("TaskId", "123")
                .fluentPut("Sequence", 123)
                .fluentPut("UserId", "123");

        JSONArray mixInputList = new JSONArray();
        mixInputList.add(new JSONObject()
                .fluentPut("StreamId", "stream1")

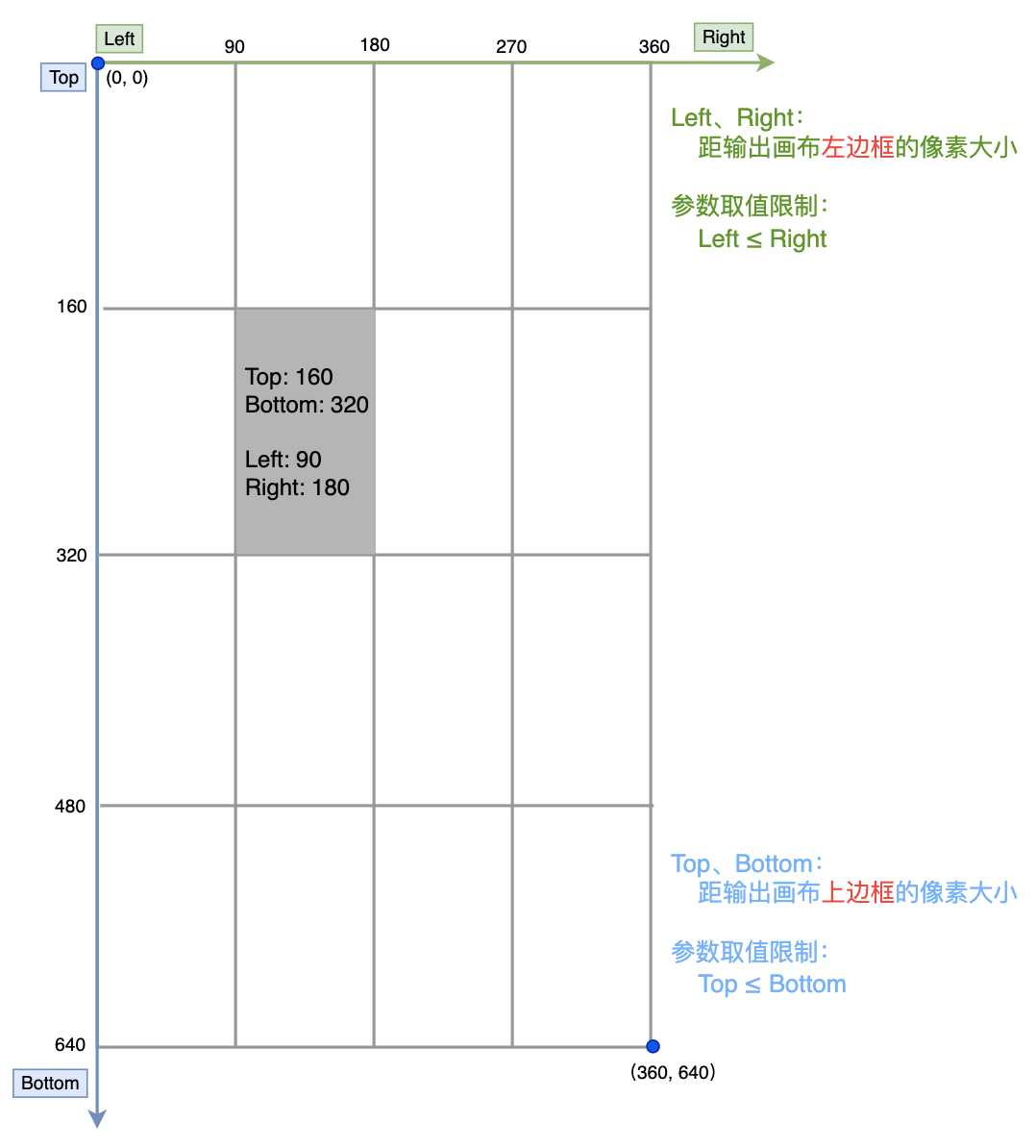

                .fluentPut("RectInfo", new JSONObject()
                        .fluentPut("Top", 70)
                        .fluentPut("Bottom", 160)
                        .fluentPut("Left", 100)
                        .fluentPut("Right", 260)));
        mixInputList.add(new JSONObject()
                .fluentPut("StreamId", "stream2")
                .fluentPut("RectInfo", new JSONObject()
                        .fluentPut("Top", 200)
                        .fluentPut("Bottom", 290)
                        .fluentPut("Left", 100)
                        .fluentPut("Right", 260)));
        body.put("MixInput", mixInputList);

        JSONArray mixOutputList = new JSONArray();
        mixOutputList.add(new JSONObject()
                .fluentPut("StreamId", "stream3")
                .fluentPut("Width", 360)
                .fluentPut("Height", 360)
                .fluentPut("VideoBitrate", 12000)
                .fluentPut("Fps", 15));
        body.put("MixOutput", mixOutputList);

        String result = sendPost(url, body.toString());
        System.out.println(result);
    }

    /**
     * 生成签名
     * @param appId 应用APPID
     * @param signatureNonce 签名随机码
     * @param serverSecret 服务端API密钥
     * @param timestamp 签名时间戳
     * @return 生成的签名字符串
     */
    public static String generateSignature(long appId, String signatureNonce, String serverSecret, long timestamp){
        String str = String.valueOf(appId) + signatureNonce + serverSecret + String.valueOf(timestamp);
        String signature = "";
        try{
            //创建一个提供信息摘要算法的对象，初始化为md5算法对象
            MessageDigest md = MessageDigest.getInstance("MD5");
            //计算后获得字节数组
            byte[] bytes = md.digest(str.getBytes("utf-8"));
            //把数组每一字节换成16进制连成md5字符串
            signature = bytesToHex(bytes);
        }catch (Exception e) {
            e.printStackTrace();
        }
        return signature;
    }

    /**
     * 字节数组转16进制
     * @param bytes 需要转换的byte数组
     * @return 转换后的Hex字符串
     */
    public static String bytesToHex(byte[] bytes) {
        StringBuffer md5str = new StringBuffer();
        //把数组每一字节换成16进制连成md5字符串
        int digital;
        for (int i = 0; i < bytes.length; i++) {
            digital = bytes[i];
            if (digital < 0) {
                digital += 256;
            }
            if (digital < 16) {
                md5str.append("0");
            }
            md5str.append(Integer.toHexString(digital));
        }
        return md5str.toString();
    }

    /**
     * 发送HTTP-GET请求
     * @param httpurl 请求路径
     * @return 响应内容
     */
    public static String sendGet(String httpurl) {
        HttpURLConnection connection = null;
        InputStream is = null;
        BufferedReader br = null;
        String result = null;// 返回结果字符串
        try {
            // 创建远程url连接对象
            URL url = new URL(httpurl);
            // 通过远程url连接对象打开一个连接，强转成httpURLConnection类
            connection = (HttpURLConnection) url.openConnection();
            // 设置连接方式：get
            connection.setRequestMethod("GET");
            // 设置连接主机服务器的超时时间：15000毫秒
            connection.setConnectTimeout(15000);
            // 设置读取远程返回的数据时间：60000毫秒
            connection.setReadTimeout(60000);
            // 发送请求
            connection.connect();
            // 通过connection连接，获取输入流
            if (connection.getResponseCode() == 200) {
                is = connection.getInputStream();
                // 封装输入流is，并指定字符集
                br = new BufferedReader(new InputStreamReader(is, "UTF-8"));
                // 存放数据
                StringBuffer sbf = new StringBuffer();
                String temp = null;
                while ((temp = br.readLine()) != null) {
                    sbf.append(temp);
                    sbf.append("\r\n");
                }
                result = sbf.toString();
            }
        } catch (MalformedURLException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            // 关闭资源
            if (null != br) {
                try {
                    br.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != is) {
                try {
                    is.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            connection.disconnect();// 关闭远程连接
        }
        return result;
    }

    /**
     * 发送HTTP-POST请求
     * @param param 消息体参数
     * @return 响应内容
     */
    public static String sendPost(String httpUrl, String param) {
        HttpURLConnection connection = null;
        InputStream is = null;
        OutputStream os = null;
        BufferedReader br = null;
        String result = null;
        try {
            URL url = new URL(httpUrl);
            // 通过远程url连接对象打开连接
            connection = (HttpURLConnection) url.openConnection();
            // 设置连接请求方式
            connection.setRequestMethod("POST");
            // 设置连接主机服务器超时时间：15000毫秒
            connection.setConnectTimeout(15000);
            // 设置读取主机服务器返回数据超时时间：60000毫秒
            connection.setReadTimeout(60000);
            // 默认值为：false，当向远程服务器传送数据/写数据时，需要设置为true
            connection.setDoOutput(true);
            // 默认值为：true，当前向远程服务读取数据时，设置为true，该参数可有可无
            connection.setDoInput(true);
            // 设置传入参数的格式:请求参数应该是 name1=value1&name2=value2 的形式。
            connection.setRequestProperty("Content-Type", "application/json");
            // 建立连接
            connection.connect();
            // 通过连接对象获取一个输出流对象
            OutputStreamWriter writer = new OutputStreamWriter(connection.getOutputStream(),"UTF-8");
            writer.write(param);
            writer.flush();
            // 通过连接对象获取一个输入流，向远程读取
            if (connection.getResponseCode() == 200) {
                is = connection.getInputStream();
                // 对输入流对象进行包装:charset根据工作项目组的要求来设置
                br = new BufferedReader(new InputStreamReader(is, "UTF-8"));
                StringBuffer sbf = new StringBuffer();
                String temp = null;
                // 循环遍历一行一行读取数据
                while ((temp = br.readLine()) != null) {
                    sbf.append(temp);
                    sbf.append("\r");
                }
                result = sbf.toString();
            }
        } catch (MalformedURLException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            // 关闭资源
            if (null != br) {
                try {
                    br.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != os) {
                try {
                    os.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != is) {
                try {
                    is.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            // 断开与远程地址url的连接
            connection.disconnect();
        }
        return result;
    }

    /**
     * 组装API地址字符串
     * @param url API地址
     * @param params 请求参数
     * @return 组装好的API地址字符串
     */
    public static String buildAPIUrl(String url, Map<String, Object> params) {
        if(params.isEmpty()) {
            return url;
        }
        StringBuffer buffer = new StringBuffer(url).append("?");
        for(String key : params.keySet()) {
            buffer.append(key).append("=").append(params.get(key)).append("&");
        }
        String apiurl = buffer.toString();
        if(apiurl.endsWith("&")) {
            return apiurl.substring(0, apiurl.length()-1);
        } else {
            return apiurl;
        }
    }

}

package org.example;

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStream;
import java.io.InputStreamReader;
import java.io.OutputStream;
import java.io.OutputStreamWriter;
import java.net.HttpURLConnection;
import java.net.MalformedURLException;
import java.net.URL;
import java.security.MessageDigest;
import java.security.SecureRandom;
import java.util.HashMap;
import java.util.Map;

/**
 * 请先引入 com.alibaba.fastjson，方便构建请求的 body 参数
 */
import com.alibaba.fastjson.JSONArray;
import com.alibaba.fastjson.JSONObject;

public class StartMix {

    //
    public static void main(String[] args) {
        // 获取房间内用户数目
        startMixStream();
    }

    /**
     * 发起混流
     */
    public static void startMixStream() {
        // 请填写你从控制台获取的APP ID,
        // 举例：1234567890L
        Long APP_ID = 1234567890L;
        // 请填写你从控制后台获取的 SERVER SECRET，
        // 举例："abcde1234aaaaaaaabbbbbbb"
        String SERVER_SECRET = ;
        // 生成16进制随机字符串(16位)
        byte[] bytes = new byte[8];
        SecureRandom sr = new SecureRandom();
        sr.nextBytes(bytes);
        String signatureNonce = bytesToHex(bytes);
        // 设定时间戳
        long timestamp = System.currentTimeMillis() / 1000L;

        // 生成签名Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
        String signatue = generateSignature(APP_ID, signatureNonce, SERVER_SECRET, timestamp);

        // 组装请求URL
        //以下示例为 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
        Map<String, Object> params = new HashMap<String, Object>();
        params.put("Action", "StartMix");
        params.put("AppId", APP_ID);
        params.put("SignatureNonce", signatureNonce);
        params.put("Timestamp", timestamp);
        params.put("Signature", signatue);
        params.put("SignatureVersion", "2.0");
        // rtc-api.zego.im 表示使用的产品是云通讯产品，包括了实时音视频（Express Video）、实时音频（Express Audio）、低延迟直播（L3）
        String url = buildAPIUrl("https://rtc-api.zego.im/", params);

        JSONObject body = new JSONObject()
                .fluentPut("TaskId", "123")
                .fluentPut("Sequence", 123)
                .fluentPut("UserId", "123");

        JSONArray mixInputList = new JSONArray();
        mixInputList.add(new JSONObject()
                .fluentPut("StreamId", "stream1")
                .fluentPut("RectInfo", new JSONObject()
                        .fluentPut("Top", 70)
                        .fluentPut("Bottom", 160)
                        .fluentPut("Left", 100)
                        .fluentPut("Right", 260)));
        mixInputList.add(new JSONObject()
                .fluentPut("StreamId", "stream2")
                .fluentPut("RectInfo", new JSONObject()
                        .fluentPut("Top", 200)
                        .fluentPut("Bottom", 290)
                        .fluentPut("Left", 100)
                        .fluentPut("Right", 260)));
        body.put("MixInput", mixInputList);

        JSONArray mixOutputList = new JSONArray();
        mixOutputList.add(new JSONObject()
                .fluentPut("StreamId", "stream3")
                .fluentPut("Width", 360)
                .fluentPut("Height", 360)
                .fluentPut("VideoBitrate", 12000)
                .fluentPut("Fps", 15));
        body.put("MixOutput", mixOutputList);

        String result = sendPost(url, body.toString());
        System.out.println(result);
    }

    /**
     * 生成签名
     * @param appId 应用APPID
     * @param signatureNonce 签名随机码
     * @param serverSecret 服务端API密钥
     * @param timestamp 签名时间戳
     * @return 生成的签名字符串
     */
    public static String generateSignature(long appId, String signatureNonce, String serverSecret, long timestamp){
        String str = String.valueOf(appId) + signatureNonce + serverSecret + String.valueOf(timestamp);
        String signature = "";
        try{
            //创建一个提供信息摘要算法的对象，初始化为md5算法对象
            MessageDigest md = MessageDigest.getInstance("MD5");
            //计算后获得字节数组
            byte[] bytes = md.digest(str.getBytes("utf-8"));
            //把数组每一字节换成16进制连成md5字符串
            signature = bytesToHex(bytes);
        }catch (Exception e) {
            e.printStackTrace();
        }
        return signature;
    }

    /**
     * 字节数组转16进制
     * @param bytes 需要转换的byte数组
     * @return 转换后的Hex字符串
     */
    public static String bytesToHex(byte[] bytes) {
        StringBuffer md5str = new StringBuffer();
        //把数组每一字节换成16进制连成md5字符串
        int digital;
        for (int i = 0; i < bytes.length; i++) {
            digital = bytes[i];
            if (digital < 0) {
                digital += 256;
            }
            if (digital < 16) {
                md5str.append("0");
            }
            md5str.append(Integer.toHexString(digital));
        }
        return md5str.toString();
    }

    /**
     * 发送HTTP-GET请求
     * @param httpurl 请求路径
     * @return 响应内容
     */
    public static String sendGet(String httpurl) {
        HttpURLConnection connection = null;
        InputStream is = null;
        BufferedReader br = null;
        String result = null;// 返回结果字符串
        try {
            // 创建远程url连接对象
            URL url = new URL(httpurl);
            // 通过远程url连接对象打开一个连接，强转成httpURLConnection类
            connection = (HttpURLConnection) url.openConnection();
            // 设置连接方式：get
            connection.setRequestMethod("GET");
            // 设置连接主机服务器的超时时间：15000毫秒
            connection.setConnectTimeout(15000);
            // 设置读取远程返回的数据时间：60000毫秒
            connection.setReadTimeout(60000);
            // 发送请求
            connection.connect();
            // 通过connection连接，获取输入流
            if (connection.getResponseCode() == 200) {
                is = connection.getInputStream();
                // 封装输入流is，并指定字符集
                br = new BufferedReader(new InputStreamReader(is, "UTF-8"));
                // 存放数据
                StringBuffer sbf = new StringBuffer();
                String temp = null;
                while ((temp = br.readLine()) != null) {
                    sbf.append(temp);
                    sbf.append("\r\n");
                }
                result = sbf.toString();
            }
        } catch (MalformedURLException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            // 关闭资源
            if (null != br) {
                try {
                    br.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != is) {
                try {
                    is.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            connection.disconnect();// 关闭远程连接
        }
        return result;
    }

    /**
     * 发送HTTP-POST请求
     * @param param 消息体参数
     * @return 响应内容
     */
    public static String sendPost(String httpUrl, String param) {
        HttpURLConnection connection = null;
        InputStream is = null;
        OutputStream os = null;
        BufferedReader br = null;
        String result = null;
        try {
            URL url = new URL(httpUrl);
            // 通过远程url连接对象打开连接
            connection = (HttpURLConnection) url.openConnection();
            // 设置连接请求方式
            connection.setRequestMethod("POST");
            // 设置连接主机服务器超时时间：15000毫秒
            connection.setConnectTimeout(15000);
            // 设置读取主机服务器返回数据超时时间：60000毫秒
            connection.setReadTimeout(60000);
            // 默认值为：false，当向远程服务器传送数据/写数据时，需要设置为true
            connection.setDoOutput(true);
            // 默认值为：true，当前向远程服务读取数据时，设置为true，该参数可有可无
            connection.setDoInput(true);
            // 设置传入参数的格式:请求参数应该是 name1=value1&name2=value2 的形式。
            connection.setRequestProperty("Content-Type", "application/json");
            // 建立连接
            connection.connect();
            // 通过连接对象获取一个输出流对象
            OutputStreamWriter writer = new OutputStreamWriter(connection.getOutputStream(),"UTF-8");
            writer.write(param);
            writer.flush();
            // 通过连接对象获取一个输入流，向远程读取
            if (connection.getResponseCode() == 200) {
                is = connection.getInputStream();
                // 对输入流对象进行包装:charset根据工作项目组的要求来设置
                br = new BufferedReader(new InputStreamReader(is, "UTF-8"));
                StringBuffer sbf = new StringBuffer();
                String temp = null;
                // 循环遍历一行一行读取数据
                while ((temp = br.readLine()) != null) {
                    sbf.append(temp);
                    sbf.append("\r");
                }
                result = sbf.toString();
            }
        } catch (MalformedURLException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            // 关闭资源
            if (null != br) {
                try {
                    br.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != os) {
                try {
                    os.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != is) {
                try {
                    is.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            // 断开与远程地址url的连接
            connection.disconnect();
        }
        return result;
    }

    /**
     * 组装API地址字符串
     * @param url API地址
     * @param params 请求参数
     * @return 组装好的API地址字符串
     */
    public static String buildAPIUrl(String url, Map<String, Object> params) {
        if(params.isEmpty()) {
            return url;
        }
        StringBuffer buffer = new StringBuffer(url).append("?");
        for(String key : params.keySet()) {
            buffer.append(key).append("=").append(params.get(key)).append("&");
        }
        String apiurl = buffer.toString();
        if(apiurl.endsWith("&")) {
            return apiurl.substring(0, apiurl.length()-1);
        } else {
            return apiurl;
        }
    }

}

开始混流（PHP）

<?php

/**
 * 发起开始混流的最简示例代码
 */

//请将 appId 修改为你的 appId
//举例：1234567890
$appId = 1234567890;
//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
$serverSecret = "";

//生成签名
//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
function GenerateSignature($appId, $signatureNonce, $serverSecret, $timeStamp){
    $str = $appId . $signatureNonce . $serverSecret . $timeStamp;
    //使用PHP中标准的MD5算法，默认返回32字符16进制数
    return md5($str);
}

//取随机字符串并转换为十六进制值
$signatureNonce = bin2hex(random_bytes(8));

//取毫秒级时间戳
list($msec, $sec) = explode(' ', microtime());
$msecTime = (float)sprintf('%.0f', (floatval($msec) + floatval($sec)) * 1000);
//对$msecTime四舍五入取到秒级时间戳
$timeStamp = round($msecTime/1000);
$sig = GenerateSignature($appId, $signatureNonce, $serverSecret, $timeStamp);

//以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
$url = "https://rtc-api.zego.im/?Action=StartMix&AppId=$appId&SignatureNonce=$signatureNonce&Timestamp=$timeStamp&Signature=$sig&SignatureVersion=2.0&IsTest=false";

$body = [
    "TaskId"   => "123",
    "Sequence" => 123,
    "UserId"   => "123",
    "MixInput" => [
        [
            "StreamId" => "stream1",
            "RectInfo" => [
            "Top"    => 70,
                "Bottom" => 160,
                "Left"   => 100,
                "Right"  => 260,
            ],
        ],
        [
            "StreamId" => "stream2",
            "RectInfo" => [
            "Top"    => 200,
                "Bottom" => 290,
                "Left"   => 100,
                "Right"  => 260,
            ],
        ]
    ],
    "MixOutput" => [
        [
            "StreamId" => "stream3",
            "Width"    => 360,
            "Height"   => 360,
            "VideoBitrate" => 12000,
            "Fps"      => 15
        ]
    ]
];

$post_string = json_encode($body);

$ch = curl_init();

curl_setopt ($ch, CURLOPT_URL, $url);
curl_setopt ($ch, CURLOPT_POST, 1);
curl_setopt ($ch, CURLOPT_RETURNTRANSFER, 1);
//设置请求连接超时时间,单位：秒
curl_setopt ($ch, CURLOPT_CONNECTTIMEOUT, 5);
curl_setopt($ch, CURLOPT_POSTFIELDS, $post_string);
curl_setopt($ch, CURLOPT_HTTPHEADER, array(
        'Content-Type: application/json; charset=utf-8',
    )
);
$response = curl_exec($ch);
curl_close($ch);

echo "Url:" . $url;
echo "\r\n";
echo "request body:" . $post_string;
echo "\r\n";
echo "response:" . $response;

<?php

/**
 * 发起开始混流的最简示例代码
 */

//请将 appId 修改为你的 appId
//举例：1234567890
$appId = 1234567890;
//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
$serverSecret = "";

//生成签名
//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
function GenerateSignature($appId, $signatureNonce, $serverSecret, $timeStamp){
    $str = $appId . $signatureNonce . $serverSecret . $timeStamp;
    //使用PHP中标准的MD5算法，默认返回32字符16进制数
    return md5($str);
}

//取随机字符串并转换为十六进制值
$signatureNonce = bin2hex(random_bytes(8));

//取毫秒级时间戳
list($msec, $sec) = explode(' ', microtime());
$msecTime = (float)sprintf('%.0f', (floatval($msec) + floatval($sec)) * 1000);
//对$msecTime四舍五入取到秒级时间戳
$timeStamp = round($msecTime/1000);
$sig = GenerateSignature($appId, $signatureNonce, $serverSecret, $timeStamp);

//以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
$url = "https://rtc-api.zego.im/?Action=StartMix&AppId=$appId&SignatureNonce=$signatureNonce&Timestamp=$timeStamp&Signature=$sig&SignatureVersion=2.0&IsTest=false";

$body = [
    "TaskId"   => "123",
    "Sequence" => 123,
    "UserId"   => "123",
    "MixInput" => [
        [
            "StreamId" => "stream1",
            "RectInfo" => [
            "Top"    => 70,
                "Bottom" => 160,
                "Left"   => 100,
                "Right"  => 260,
            ],
        ],
        [
            "StreamId" => "stream2",
            "RectInfo" => [
            "Top"    => 200,
                "Bottom" => 290,
                "Left"   => 100,
                "Right"  => 260,
            ],
        ]
    ],
    "MixOutput" => [
        [
            "StreamId" => "stream3",
            "Width"    => 360,
            "Height"   => 360,
            "VideoBitrate" => 12000,
            "Fps"      => 15
        ]
    ]
];

$post_string = json_encode($body);

$ch = curl_init();

curl_setopt ($ch, CURLOPT_URL, $url);
curl_setopt ($ch, CURLOPT_POST, 1);
curl_setopt ($ch, CURLOPT_RETURNTRANSFER, 1);
//设置请求连接超时时间,单位：秒
curl_setopt ($ch, CURLOPT_CONNECTTIMEOUT, 5);
curl_setopt($ch, CURLOPT_POSTFIELDS, $post_string);
curl_setopt($ch, CURLOPT_HTTPHEADER, array(
        'Content-Type: application/json; charset=utf-8',
    )
);
$response = curl_exec($ch);
curl_close($ch);

echo "Url:" . $url;
echo "\r\n";
echo "request body:" . $post_string;
echo "\r\n";
echo "response:" . $response;

开始混流（Node.js）

const crypto = require('crypto');
const request = require('request');

//请将 appId 修改为你的 appId，appid 为 number
var appId = ;
//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
var serverSecret = "";

//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
function GenerateSignature(appId, signatureNonce, serverSecret, timeStamp) {
    const hash = crypto.createHash('md5'); //规定使用哈希算法中的MD5算法
    var str = appId + signatureNonce + serverSecret + timeStamp;
    hash.update(str);
    //hash.digest('hex')表示输出的格式为16进制
    return hash.digest('hex');
}

var signatureNonce = crypto.randomBytes(8).toString('hex');
var timeStamp = Math.round(Date.now() / 1000);
var sig = GenerateSignature(appId, signatureNonce, serverSecret, timeStamp)

//以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
var url = `https://rtc-api.zego.im/?Action=StartMix&AppId=${appId}&SignatureNonce=${signatureNonce}&Timestamp=${timeStamp}&Signature=${sig}&SignatureVersion=2.0&IsTest=false`
var body = {
    'TaskId': '123',
    'Sequence': 123,
    'UserId': '123',
    'MixInput': [
    {
        'StreamId': 'stream1',
        'RectInfo': {
            "Top": 70,
            "Bottom": 160,
            "Left": 100,
            "Right": 260,
        },
    },
    {
        'StreamId': 'stream2',
        'RectInfo': {
            "Top": 200,
            "Bottom": 290,
            "Left": 100,
            "Right": 260,
        },
    }
    ],
    'MixOutput': [{
        'StreamId': 'stream3',
        'Width': 360,
        'Height': 360,
        'VideoBitrate': 12000,
        'Fps': 15
    }]
}

request({
    url: url,
    method: 'POST',
    json: true,
    headers: {
        'content-type': 'application/json'
    },
    body: body
}, function (error, response, body) {
    console.log(error)
    console.log(response.statusCode)
    if (!error && response.statusCode === 200) {
        console.log(body.Data)
    }
})

const crypto = require('crypto');
const request = require('request');

//请将 appId 修改为你的 appId，appid 为 number
var appId = ;
//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
var serverSecret = "";

//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
function GenerateSignature(appId, signatureNonce, serverSecret, timeStamp) {
    const hash = crypto.createHash('md5'); //规定使用哈希算法中的MD5算法
    var str = appId + signatureNonce + serverSecret + timeStamp;
    hash.update(str);
    //hash.digest('hex')表示输出的格式为16进制
    return hash.digest('hex');
}

var signatureNonce = crypto.randomBytes(8).toString('hex');
var timeStamp = Math.round(Date.now() / 1000);
var sig = GenerateSignature(appId, signatureNonce, serverSecret, timeStamp)

//以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
var url = `https://rtc-api.zego.im/?Action=StartMix&AppId=${appId}&SignatureNonce=${signatureNonce}&Timestamp=${timeStamp}&Signature=${sig}&SignatureVersion=2.0&IsTest=false`
var body = {
    'TaskId': '123',
    'Sequence': 123,
    'UserId': '123',
    'MixInput': [
    {
        'StreamId': 'stream1',
        'RectInfo': {
            "Top": 70,
            "Bottom": 160,
            "Left": 100,
            "Right": 260,
        },
    },
    {
        'StreamId': 'stream2',
        'RectInfo': {
            "Top": 200,
            "Bottom": 290,
            "Left": 100,
            "Right": 260,
        },
    }
    ],
    'MixOutput': [{
        'StreamId': 'stream3',
        'Width': 360,
        'Height': 360,
        'VideoBitrate': 12000,
        'Fps': 15
    }]
}

request({
    url: url,
    method: 'POST',
    json: true,
    headers: {
        'content-type': 'application/json'
    },
    body: body
}, function (error, response, body) {
    console.log(error)
    console.log(response.statusCode)
    if (!error && response.statusCode === 200) {
        console.log(body.Data)
    }
})

调用频率限制

100 次/秒

参数说明

说明

测试环境下（详见 IsTest 公共参数说明），输入流的流 ID 和输出流的流 ID：

如果是开发者自己输入的原始流 ID，需要加上 "zegotest-AppId-" 前缀，否则会导致混流失败（混流服务器拉不到输入流或拉不到混流输出流）。例如，开发者输入流 ID 为 "test"，在 AppId 为 "123456789" 的测试环境下，流 ID 应为 "zegotest-123456789-test"。
如果是通过 SDK 接口，或通过服务端 API 接口获取到的，此时不需要添加 "zegotest-AppId-" 的前缀。

说明

以下所有的请求参数中、类型为 "String" 的参数，仅支持数字，英文字符和 '~', '!', '@', '#', '$', '%', '^', '&', '*', '(', ')', '_', '+', '=', '-', '`', ';', ''', ',', '.', '<', '>', '/', ''。

以下参数说明包含了开始混流接口的所有参数，包含一些进阶功能（例如：设置水印、背景图片，设置扩展参数等）。

注意

如果您想快速发起混流任务，请参考右侧 REQUEST 面板中的 Example 示例，填写基础参数即可发起任务。

此接口中只有部分参数在开始混流后支持动态更新，未标注的则不支持动态更新，详情请参考下表中的参数描述。

常见问题

在推纯音频混流并设置了背景图时，遇到背景图无法正常进行展示，如何处理？

在这种情况下，客户需要根据自身业务需求，正确设置输出布局的宽和高，并联系 ZEGO 技术支持配置开启补黑帧。

Request

Query Parameters

Action stringrequired

Possible values: [StartMix]

接口原型参数

https://rtc-api.zego.im?Action=StartMix

AppId uint32required

💡公共参数。AppId，ZEGO 分配的用户唯一凭证。

SignatureNonce stringrequired

💡公共参数。随机字符串。

Timestamp int64required

💡公共参数。Unix 时间戳，单位为秒。最多允许 10 分钟的误差。

Signature stringrequired

💡公共参数。签名，用于验证请求的合法性。

SignatureVersion stringrequired

Possible values: [2.0]

Default value: 2.0

💡公共参数。签名版本号。

IsTest string

Possible values: [true, false]

Default value: false

💡公共参数。是否为测试环境。设为 true 表示使用测试环境。2021-11-16 及之前在 ZEGO 控制台创建的项目默认是测试环境，可根据业务需求设置此参数；而之后创建的项目默认是正式环境。

application/json

Body

required

TaskId stringrequired

任务 ID，混流任务的唯一标识。

重复调用"开始混流"接口，传入相同的 TaskId，可以直接更新混流任务信息。

UserId stringrequired

发起混流任务的用户 ID，由开发者自定义。

同一个任务的用户 ID 需要一致，不同任务的用户 ID 需要保持不同。

通过 UserId 可以实现混流任务的用户归属，也就是该用户才能更新或者停止对应 TaskId 的混流任务，该功能需要联系 ZEGO 技术支持开通。

MixInput object[]required

输入流信息，支持多个，默认上限为 9。如果有更多的需求，请联系 ZEGO 技术支持处理。

Array[

StreamId stringrequired

混流输入流 ID，表示该流 ID 来自 RTC 服务。

StreamId 和 StreamUrl 二者取其一即可，若同时填写 StreamId 和 StreamUrl，则 StreamUrl 生效。

StreamUrl stringrequired

混流输入流 URL，支持 RTMP 和 HTTP-FLV 两种协议。

StreamId 和 StreamUrl 二者取其一即可，若同时填写 StreamId 和 StreamUrl，则 StreamUrl 生效。

RectInfo objectrequired

输入流位置信息。输入流的位置参考如下：

如果该参数下的字段（Top、Left、Bottom、Right）都不填写时，默认为纯音频混流。
如果输入流分辨率与对应输入流画布宽高不一致时，将参考 RenderMode 进行渲染。

Layer int

图层层次。0 表示最底层，数值越大层次越高。🔁再次调用本接口，即可动态更新该参数。

Top int

上边框。距离输出画布上边框的像素大小。🔁再次调用本接口，即可动态更新该参数。

Left int

左边框。距离输出画布左边框的像素大小。🔁再次调用本接口，即可动态更新该参数。

Bottom int

下边框。距离输出画布上边框的像素大小。🔁再次调用本接口，即可动态更新该参数。

Right int

右边框。距离输出画布左边框的像素大小。🔁再次调用本接口，即可动态更新该参数。

CornerRadius int

圆角大小。取值范围 [0, 100]，默认为 0。🔁再次调用本接口，即可动态更新该参数。圆角效果

Image object

为该输入流设置占位图片，用于覆盖视频内容；使用图片时，不显示视频内容。设置的图片，将复用 RectInfo 配置的位置信息。

Url string

图片路径，支持 JPG 和 PNG 格式。支持以下 2 种使用方式：

URI：将图片提供给 ZEGO 技术支持进行配置，配置完成后会提供图片 URI，例如：preset-id://xxx.jpg
URL：支持 HTTP/HTTPS 协议，图片大小需限制在 1MB 以内

本参数为空时显示视频内容，否则即显示对应图片。🔁再次调用本接口，即可动态更新该参数。

DisplayMode int

Possible values: [0, 1, 2]

图片显示模式：

0：默认值。当 URL 不为空时，覆盖视频内容，显示图片
1：根据摄像头状态，判断是否显示图片：
- 摄像头关闭，显示图片
- 摄像头打开，显示视频内容（无需手动清空 URL 参数）
2：根据输入流是否为空流，判断是否显示图片。输入流连续3秒为空流时，显示图片

ContentControl int

Possible values: [0, 1, 2]

内容控制：

0：取音视频，默认值
1：取音频
2：取视频

🔁再次调用本接口，即可动态更新该参数。

SoundLevelId uint32

声浪 ID。

参数 SoundLevel（混流声浪）取值为 "1" 时，此参数必填。

Volume int

Default value: 100

音量，取值范围 [0, 200]，默认为 100。

Label object

文字水印参数

Text stringrequired

水印内容。

最大长度为 100 个中文字符或 300 个英文字符。

Left intrequired

文字水印位置，相对输入流左边框的距离。

Top intrequired

文字水印位置，相对输入流上边框的距离。

Font objectrequired

文字参数

FontType intrequired

字体类型。只能设置一种类型，且不支持在混流中途修改，也不支持不同的输入流有不同的字体：

0：思源黑体 Regular，默认值
1：阿里巴巴普惠体
2：庞门正道标题体
3：站酷快乐体

FontSize int

字体大小，取值范围 [12, 100]，默认为 24。

FontColor int

字体颜色，默认为 RGB(255, 255, 255)，即白色。

该参数计算公式为 R + G × 256 + B × 65536，其中 R（红）、G（绿）、B（蓝）的取值范围 [0, 255]。

Transparency int

字体透明度，取值范围 [0, 100]，默认为 100。

参数取值越大越透明，即 0 表示不透明，100 表示完全透明。

BorderColor int

字体轮廓颜色，默认无字体轮廓，填写该参数后字体会有轮廓。

该参数计算公式为 R + G × 256 + B × 65536，其中 R（红）、G（绿）、B（蓝）的取值范围 [0, 255]。

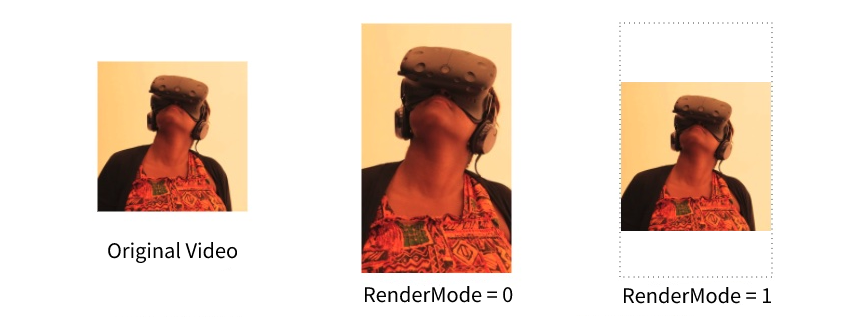

RenderMode int32

Possible values: [0, 1]

混流输入填充模式。

0：裁剪模式，默认值，画面会被裁剪为设置的布局大小。
1：填充模式，设置的 RectInfo 参数失效，输入画面完整展示，布局会调整适配输入流宽高比。

UID string

输入流对应的用户 ID, 会出现在SEI中，长度应该小于 64 字节。

使用此字段前，需联系 ZEGO 技术支持开启配置 enable_layout_in_idr。

]

MixOutput object[]required

输出流信息：目前 1 个混流任务最多支持输出 4 路不同分辨率的视频流。
- 同一混流任务输出多个不同分辨率的视频流时，建议第一个 Mixoutput 中的分辨率为最大分辨率。
- 同一混流任务输出多个不同分辨率的视频流时，其他分辨率按照第一个分辨率进行等比例缩放裁剪，建议输出等比例的不同分辨率。
- 同一混流任务输出多个不同分辨率的视频流时，如果帧率参数设置不一致，按照第一个 Mixoutput 的帧率进行帧率对齐，建议设置相同的帧率。
- 如需实现一路混流任务同时输出多个分辨率，请联系 ZEGO 技术支持开通 mutil_encode 后台参数。

当输出目标为 URL 格式时，目前只支持 RTMP URL 格式：rtmp://xxxxxxxx，且不能传入两个相同的混流输出的地址。

Array[

StreamId stringrequired

输出流 ID。默认情况下表示混流输出至 RTC 或低延迟直播产品，也可联系 ZEGO 技术支持配置混流输出至 ZEGO 代理的 CDN 直播产品，生效范围为整个 AppId。如果希望控制指定流输出至 CDN 直播产品，则不能配置混流默认输出至 ZEGO 代理 CDN，应按需设置 StreamUrl。

StreamId 和 StreamUrl 二者取其一即可，若同时填写 StreamId 和 StreamUrl，则 StreamUrl 生效。

StreamUrl stringrequired

仅支持 RTMP 协议，表示混流输出至 CDN 直播服务，观众可以从 CDN 直播拉混流。

StreamId 和 StreamUrl 二者取其一即可，若同时填写 StreamId 和 StreamUrl，则 StreamUrl 生效。

VideoBitrate intrequired

视频码率，取值必须大于 0，单位为 bps。例如输入分辨率为 360*640 时，输出流的该参数设置为 1200000 bps。

纯音频混流时，推荐填写 1。支持混流过程中实时更新。🔁再次调用本接口，即可动态更新该参数。

VideoEncId int32

输出视频编码：

0：H264，默认值
2：VP8
3：H265
4：H264 SVC，分层视频编码

请注意：

该参数在开始混流后，不支持动态更新。
支持不同输出流使用不同的视频编码格式，上限为两种。使用视频多编码格式时，请先联系 ZEGO 技术支持开通 mutil_encode 后台参数。
取值为 2 或者 3 时，如需使用相应的编码格式，请联系 ZEGO 技术支持。
取值为 4 时，需要联系 ZEGO 技术支持开通 mutil_encode 后台参数、并填写 ExtraLayers 字段，H264 SVC 格式才会生效。如果混流输出至 CDN 直播服务，输出流自动降级为 H264 格式。

Fps int32required

视频帧率，纯音频混流时，推荐填写 1。

该参数在开始混流后，不支持动态更新。
混流输出的最大帧率默认限制在 20 帧以内，如果需要输出更大帧率，请联系 ZEGO 技术支持进行配置。

Width intrequired

宽，范围为 [0, 3000]，数值必须是 2 的倍数。

纯音频混流时，推荐填写 1，支持混流过程中实时更新。🔁再次调用本接口，即可动态更新该参数。

Height intrequired

高，范围为 [0, 3000]，数值必须是 2 的倍数。

纯音频混流时，推荐填写 1，支持混流过程中实时更新。🔁再次调用本接口，即可动态更新该参数。

AudioCodec int

音频编码及采样率。如需修改采样率，请联系 ZEGO 技术支持配置：

0：HE-AAC，采样率：44100 kHz，默认值
1：AAC-LC，采样率：44100 kHz
2：MP3，采样率：44100 kHz
3：OPUS，采样率：48000 kHz

注意

如果使用 CDN 录制，音频编码请选择 AAC-LC。这是因为部分浏览器（如 Google Chrome 和 Microsoft Edge）不兼容 HE-AAC 音频编码格式，从而导致录制文件无法播放。

AudioBitrate int

混流输出音频码率，不填时默认值为 48000，单位为 bps。

SoundChannel int

输出音频声道数，优先级比全局参数高：

1：单声道，默认值
2：双声道

ExtraLayers object[]

分层视频编码的各层参数。当 VideoEncId 取值为 4（H264 SVC）时，该字段必填，且长度必须为 1。

Array[

VideoBitrate int

基本层（小分辨率）的视频码率。

取值必须大于 0，一般设置为扩展层（大分辨率）视频码率的 25%，单位为 bps。

]

LowBitrateHD int

是否开启"高清低码"功能：

0：默认值，不开启
1：开启

目前"高清低码"功能需要联系 ZEGO 技术支持开通权限，且仅在 VideoEncId 取值为 3（H265）时生效。

TargetRoom object

将输出流增加到指定房间的流列表中：
- 每条输出流只支持加入一个房间，一旦添加，混流过程中不支持动态更新房间，但一个房间可以有多条输出流。
- 开始混流时，若加入房间失败，则该混流任务失败，需开发者重新发起混流任务。
- 房间关闭时，房间内所有流状态将关闭，但混流任务不会停止。
- RoomId 和 UserId 不能为空。

RoomId stringrequired

目标房间 ID，若房间 ID 不存在，将添加失败。

UserId stringrequired

将输出流增加到目标房间时，使用的用户 ID。

]

Sequence int

混流请求的序列号，用于保证时序，同个任务的参数修改需要保证序列号的递增。例如："Sequence": 1。

如果开启了混流任务的时序控制（如有需要，请联系 ZEGO 技术支持开启），此参数必填。

RoomId string

房间 ID。

UserData string

自定义用户数据，使用时需要对此参数内容进行 base64 编码。长度限制为 4000 字节，建议不超过 850 字节。

自定义的用户数据将作为 SEI 信息传输给拉流方，拉流方可通过监听客户端的 onPlayerSyncRecvSEI 回调获取该数据。

🔁再次调用本接口，即可动态更新该参数。

SoundLevel int

Possible values: [0, 1]

注意

在视频场景中，不建议打开声浪开关，否则web端拉HLS协议的流可能会出现兼容性问题

混流声浪，指混流的音量大小。支持混流过程中实时更新。

0：不开启，默认值。
1：开启。

🔁再次调用本接口，即可动态更新该参数。

BackgroundImage string

背景图，支持 JPG 和 PNG 格式。支持以下 2 种使用方式：

URI：将图片提供给 ZEGO 技术支持进行配置，配置完成后会提供图片 URI，例如：preset-id://xxx.jpg
URL：支持 HTTP/HTTPS 协议。同一个 AppID 下，最多支持 20 个 URL 地址；已使用的 URL 地址不支持删除。如果需要变更图片，强烈建议您直接同名（同个 URL）更新图片文件。图片大小需限制在 5MB 以内，超过 5MB 设置将不会生效。 🔁再次调用本接口，即可动态更新该参数。

BackGroundColorHex string

混流背景颜色，颜色值对应 RGBA 为 0xRRGGBBAA。目前不支持设置背景色的透明度，可以将 0xRRGGBBAA 中的 AA 设置为 00 即可。例如，RGB 颜色为 #87CEFA，此参数对应取值为 0x87CEFA00。

🔁再次调用本接口，即可动态更新该参数。

WaterMark object

水印配置。

Image string

水印图片，支持 JPG 和 PNG 格式。使用方式同背景图 BackgroundImage。

🔁再次调用本接口，即可动态更新该参数。

RectInfo object

水印位置信息。🔁再次调用本接口，即可动态更新该参数。

Top int

上边框。距离输出画布上边框的像素大小。

Left int

左边框。距离输出画布左边框的像素大小。

Bottom int

下边框。距离输出画布上边框的像素大小。

Right int

右边框。距离输出画布左边框的像素大小。

ByPass int

Possible values: [0, 1]

单流透传开关，即输入流就一个时是否按输出参数重新编码，该功能需要联系 ZEGO 技术支持开通：

0：不启用，默认值
1：启用

SoundChannel int

Possible values: [1, 2]

输出音频声道数，当没有指定输出流时使用该配置：

1：单声道，默认值
2：双声道

CheckImageMode int

Possible values: [0, 1, 2]

控制背景图（BackgroundImage）、输入流占位图（MixInput.Image.Url）、水印图片（WaterMark.Image）等 3 个图片参数校验失败时，能否正常发起混流任务：

0：严格校验 3 个图片参数的限制条件，即必须满足参数原有的 "支持协议和格式"、"图片大小"、"图片资源请求成功" 等规则，才能正常发起混流，默认值
1：仅校验 3 个图片参数的图片路径 URI/URL 格式，即图片路径格式正确、但图片资源请求失败、或图片大小超出限制时，仍能正常发起混流
2：不校验 3 个图片参数的任何限制条件，即图片路径格式错误、图片资源请求失败、或图片大小超出限制时，仍能正常发起混流

该参数仅对图片参数设置错误时、能否正常发起混流任务有影响；图片本身是否能正常生效，仍需满足对应参数的所有规则。

ExPara object[]

拓展参数，根据实际情况填入，常规任务可不填。

Array[

Key string

key 值。

Value string

value 值。

]

AlignmentType int

控制播放的实时音视频流是否需要按照 NTP（网络时间）精准对齐后进行混流。此参数主要应用于 KTV 场景中，会增加一定的混流延时；非 KTV 类似场景，不建议设置此参数。

0：不对齐，默认值
1：指定流对齐
2：所有流强制对齐

RecvBufferLevel int

用于控制拉流最小缓冲时间(单位：毫秒)，取值范围 [0,4000]，默认最小缓冲时间为0。

WaitVideoInput int

是否拉到视频数据后才开始推流：

0：否（默认）
1：是，如果10s 内不能拉到视频数据，混流任务将自动结束

Responses

操作成功

application/json

Schema
Example (from schema)

Schema

Code int

以下仅列出了接口业务逻辑相关的部分返回码，完整返回码请参考全局返回码。

返回码	说明	处理建议
110200002	输入参数错误。	请参考 Message 信息处理。
110200003	鉴权失败。	请确认鉴权信息是否正确或过期，详情请参考调用方式中的 "3 签名机制"。
110200150	混流的输入流不存在。	请确认输入流 StreamId 或 StreamUrl 是否存在。如不存在，移除该条不存在的流并重试；或对该条不存在的流进行推流并重试。
110200151	混流任务失败。	请重试，或联系 ZEGO 技术支持处理。
110200157	混流权限未开。	请确认当前使用的 AppId 所属项目，是否在 ZEGO 控制台上开启了混流服务的权限，详情请参考控制台 - 服务配置 - 混流。
110200158	混流输入流条数过限。	输入流支持多条，默认上限为 9 条，确认是否超出限制。
110200175	输入流重复。	请确认 MixInput 参数中，各输入流 StreamId 或 StreamUrl 是否是全局唯一。
110200184	混流开始参数解析失败。	请根据返回提示信息，检查参数内容是否合法。
110200197	添加流到目标房间失败。	检查目标房间是否存在。

Message string

操作结果描述。

RequestId string

请求 ID。

Data object

响应数据。

UserId string

发起混流任务的用户 ID。

Sequence int32

序列号。

RoomId string

房间 ID。

PlayInfo object[]

播放信息。

Array[

StreamId string

输出流的流 ID。

RTMP string

RTMP 协议对应的 CDN 播放地址（如果指定混流输出地址是 CDN 并且配置了这个协议的拉流域名）。

HLS string

HLS 协议对应的 CDN 播放地址（如果指定混流输出地址是 CDN 并且配置了这个协议的拉流域名）。

FLV string

HTTP-FLV 协议对应的 CDN 播放地址（如果指定混流输出地址是 CDN 并且配置了这个协议的拉流域名）。

Status integer

流状态。

UserName string

用户名称。

]

{
  "Code": 0,
  "Message": "success",
  "RequestId": "8472822294336370476",
  "Data": {
    "UserId": "123",
    "Sequence": 1,
    "RoomId": "321",
    "PlayInfo": [
      {
        "StreamId": "test",
        "RTMP": "rtmp://domain/appname/test",
        "HLS": "http://domain/appname/test/playlist.m3u8",
        "FLV": "http://domain/appname/test.flv",
        "Status": 0,
        "UserName": ""
      }
    ]
  }
}

{
  "Code": 0,
  "Message": "success",
  "RequestId": "8472822294336370476",
  "Data": {
    "UserId": "123",
    "Sequence": 1,
    "RoomId": "321",
    "PlayInfo": [
      {
        "StreamId": "test",
        "RTMP": "rtmp://domain/appname/test",
        "HLS": "http://domain/appname/test/playlist.m3u8",
        "FLV": "http://domain/appname/test.flv",
        "Status": 0,
        "UserName": ""
      }
    ]
  }
}

CURL

Base URL

https://rtc-api.zego.im

统一接入地址（不区分区域）

Parameters

Actionqueryrequired

AppIdqueryrequired

SignatureNoncequeryrequired

Timestampqueryrequired

Signaturequeryrequired

SignatureVersionqueryrequired

IsTestquery

Bodyrequired

Example (from schema)
Example

{
  "TaskId": "2213699902971205739",
  "UserId": "123",
  "MixInput": [
    {
      "RectInfo": {
        "Bottom": 640,
        "Layer": 1,
        "Left": 0,
        "Right": 180,
        "Top": 0,
        "CornerRadius": 10
      },
      "SoundLevelId": 1,
      "StreamId": "stream1",
      "Image": {
        "Url": "https://storage.zego.im/sdk-doc/Pics/Video_call/13763_1.png",
        "DisplayMode": 0
      },
      "ContentControl": 2,
      "RenderMode": 0,
      "Volume": 100,
      "Label": {
        "Text": "Hello",
        "Left": 10,
        "Top": 10,
        "Font": {
          "FontType": 1,
          "FontSize": 26,
          "FontColor": 256,
          "Transparency": 50,
          "BorderColor": 0
        }
      }
    },
    {
      "RectInfo": {
        "Bottom": 640,
        "Layer": 2,
        "Left": 180,
        "Right": 360,
        "Top": 0
      },
      "SoundLevelId": 2,
      "StreamId": "stream2",
      "ContentControl": 2,
      "RenderMode": 0
    }
  ],
  "MixOutput": [
    {
      "StreamId": "stream3",
      "VideoBitrate": 1200000,
      "Fps": 15,
      "Width": 360,
      "Height": 640,
      "AudioCodec": 0,
      "AudioBitrate": 48000,
      "SoundChannel": 2,
      "VideoEncId": 0,
      "ExtraLayers": [
        {
          "VideoBitrate": 1200000
        }
      ],
      "LowBitrateHD": 0
    }
  ],
  "Sequence": 1,
  "RoomId": "321",
  "UserData": "DoraTest",
  "SoundLevel": 1,
  "BackgroundImage": "https://storage.zego.im/sdk-doc/Pics/Video_call/13763_1.png",
  "BackGroundColorHex": "0x87CEFA00",
  "WaterMark": {
    "Image": "https://storage.zego.im/sdk-doc/Pics/Video_call/13763_1.png",
    "RectInfo": {
      "Top": 0,
      "Left": 0,
      "Bottom": 200,
      "Right": 150
    }
  },
  "ByPass": 1,
  "SoundChannel": 2,
  "CheckImageMode": 0,
  "ExPara": [
    {
      "Key": "video_encode",
      "Value": "h264"
    },
    {
      "Key": "sei_mode",
      "Value": "1"
    },
    {
      "Key": "mixowner_userid",
      "Value": "[\"456\"]"
    }
  ],
  "AlignmentType": 0,
  "RecvBufferLevel": 0,
  "WaitVideoInput": 0
}

RESPONSEClear

Click the "Send" button above and see the response here!

StartMix

https://rtc-api.zego.im/

简介

前提条件

示例代码

参数说明

常见问题

Request

Query Parameters

Body

Responses​

Responses
