StartMix
POST
https://rtc-api.zego.im/
简介
本接口用于开始/更新混流任务。

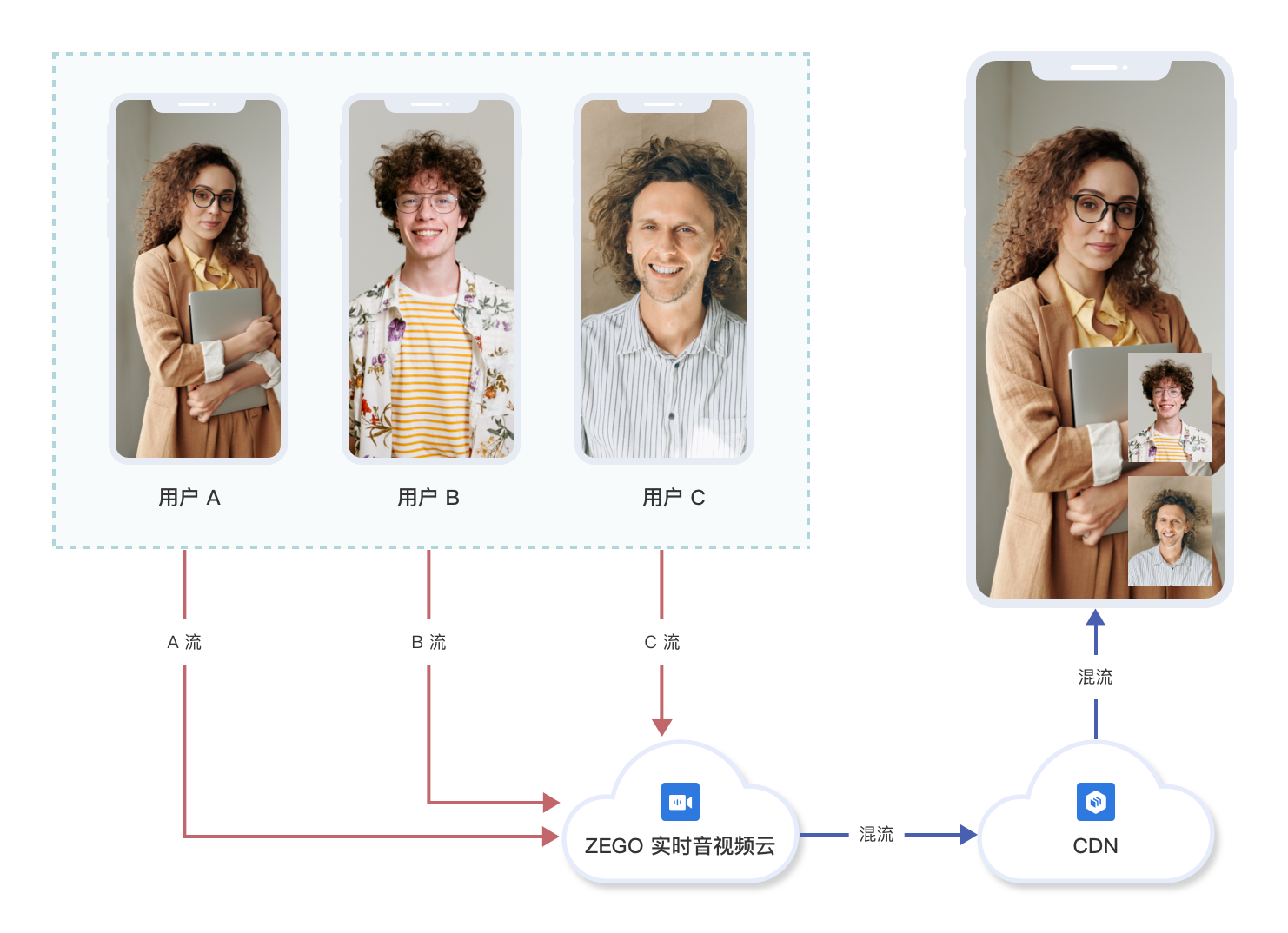

客户端的混流功能介绍请参考 多路混流，相关回调请参考 混流开始回调 和 混流结束回调。
前提条件
在实现混流之前，请确保：
- 已在 ZEGO 控制台 创建项目，并申请有效的 AppId 和 ServerSecret，详情请参考 控制台 - 项目信息。
- 已在 ZEGO 控制台 自助接入服务开通"混流"服务权限，详情请参考 控制台 - 服务配置 - 混流，或联系 ZEGO 技术支持开通。
- 已通过开发者自己的客户端，在房间内发起推拉流，详情请参考 实现视频通话。
示例代码

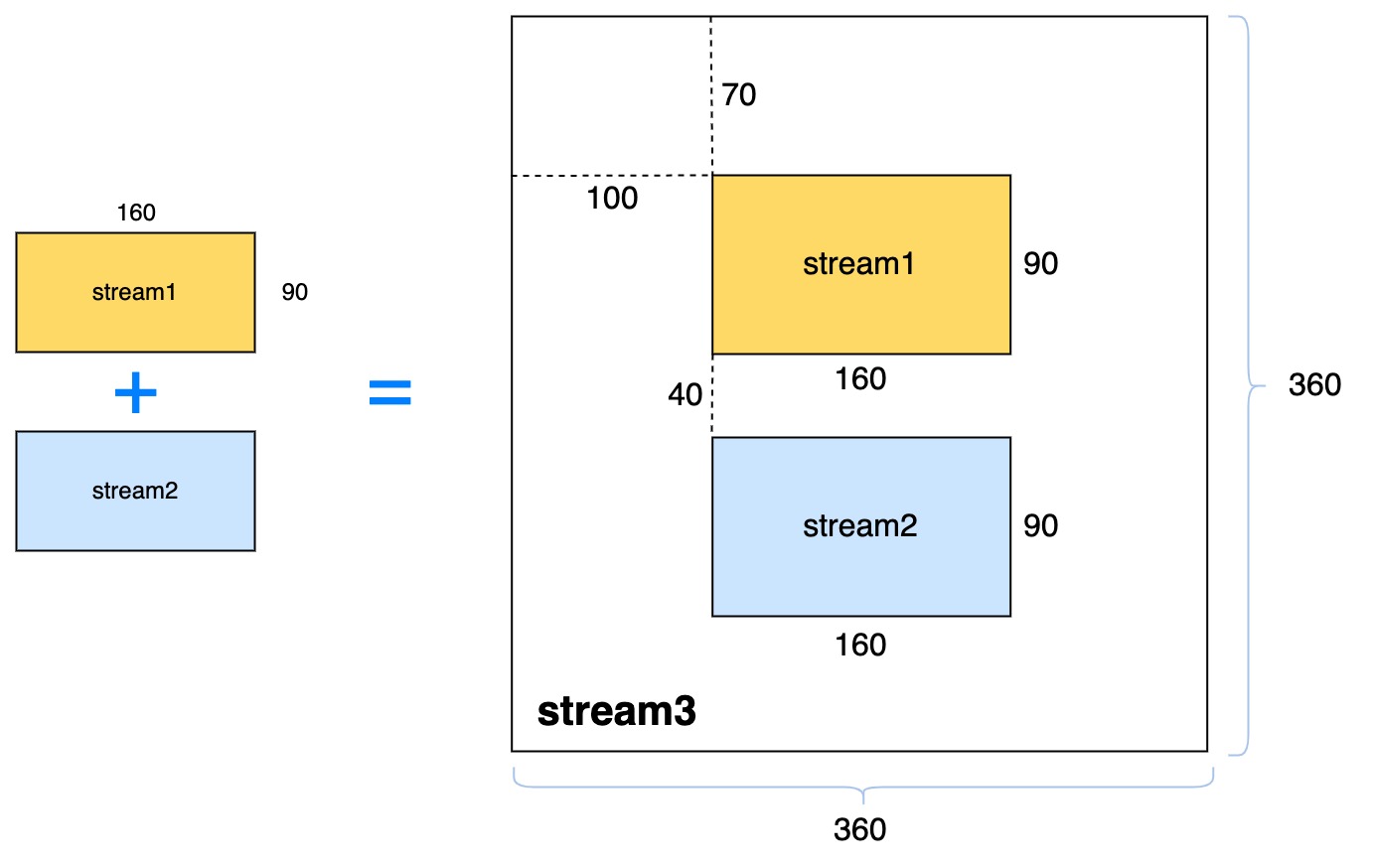

ZEGO 提供多种编程语言的示例代码，以下示例代码为"将两条音视频流（stream1、stream2）进行混流，混合输出到一条流（stream3）"：
开始混流（Go）
package main
import (
"bytes"
"crypto/md5"
"crypto/rand"
"encoding/hex"
"encoding/json"
"fmt"
"io/ioutil"
"net/http"
"net/url"
"strconv"
"time"
)
// rtc-api.zego.im 表示使用的产品是云通讯产品，包括了实时音视频（Express Video）、实时音频（Express Audio）、低延迟直播（L3）
const DOMAIN = "https://rtc-api.zego.im"
var (
//请将 appId 修改为你的 appId，appid 为 uint32
//举例：1234567890
AppId uint32 = 1234567890
//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
Secret = ""
)
type MixStartRequest struct {
Appid uint64 `json:"Appid"`
UserId string `json:"UserId"`
Sequence int64 `json:"Sequence"`
MixInput []*MixInput `json:"MixInput"`
MixOutput []*MixOutput `json:"MixOutput"`
MixTaskId string `json:"TaskId"`
}

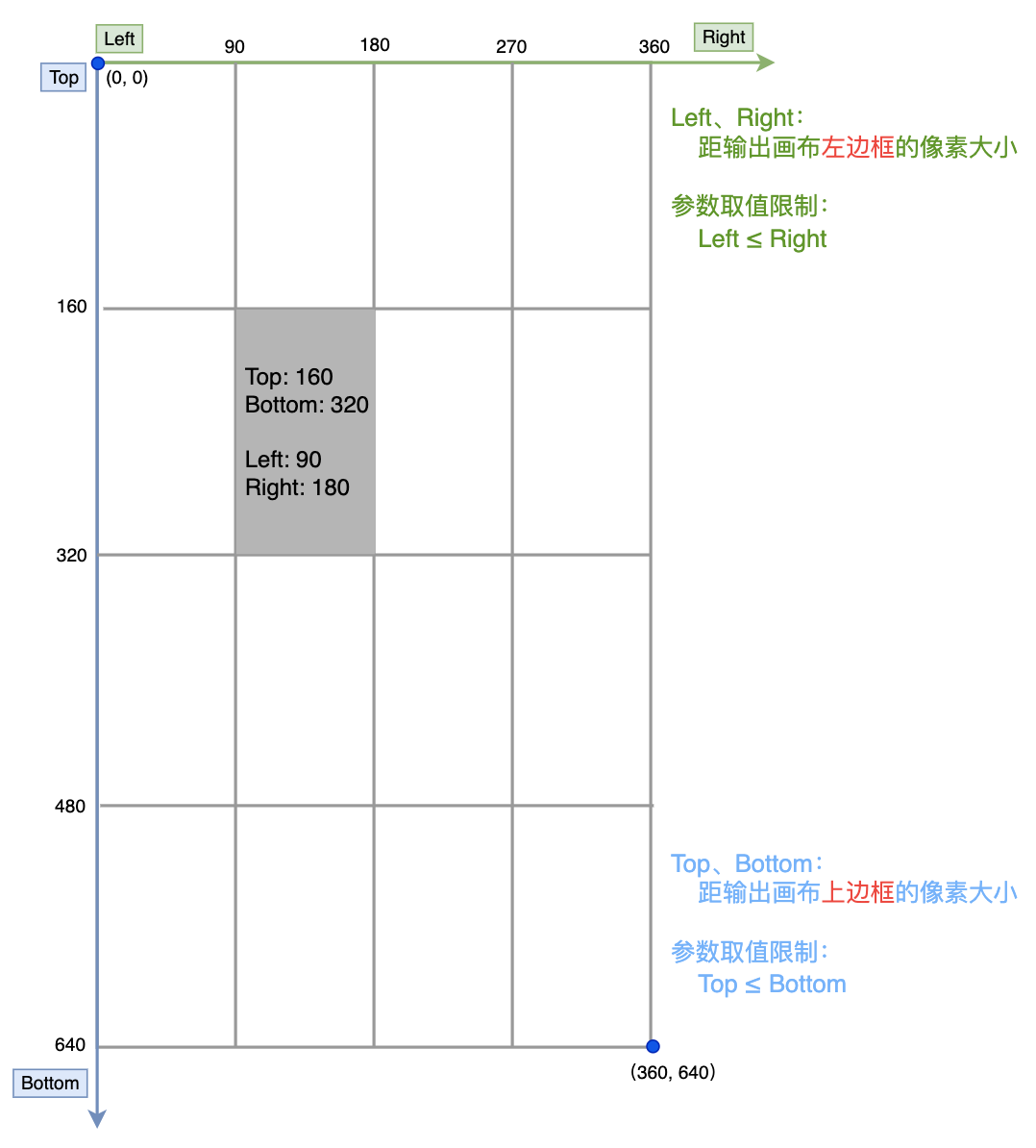

type RectInfo struct {
Top int32 `json:"Top"`
Left int32 `json:"Left"`
Bottom int32 `json:"Bottom"`
Right int32 `json:"Right"`
}
type MixInput struct {
StreamId string `json:"StreamId"`
RectInfo *RectInfo `json:"RectInfo"`
}
type MixOutput struct {
StreamId string `json:"StreamId"`
VideoBitrate int32 `json:"VideoBitrate"`
Fps int32 `json:"Fps"`
Height int32 `json:"Height"`
Width int32 `json:"Width"`
}
func main() {
nonce := make([]byte, 8)
rand.Read(nonce)
hexNonce := hex.EncodeToString(nonce)
ts := time.Now()
signature := GenerateSignature(AppId, hexNonce, Secret, ts.Unix())
value := url.Values{}
value.Add("AppId", strconv.FormatUint(AppId, 10))
value.Add("SignatureNonce", hexNonce)
value.Add("Timestamp", strconv.FormatInt(ts.Unix(), 10))
value.Add("Signature", signature)
value.Add("Action", "StartMix")
value.Add("SignatureVersion", "2.0")
urlData, err := url.Parse(DOMAIN)
if err != nil {
fmt.Println(err)
return
}
urlData.RawQuery = value.Encode()
dataJson, _ := json.Marshal(GenerateStartMixData())
req, err := http.NewRequest("POST", urlData.String(), bytes.NewBuffer(dataJson))
if err != nil {
fmt.Println(err)
return
}
req.Header.Set("Content-Type", "application/json")
req.Close = true
client := &http.Client{}
r, err := client.Do(req)
if err != nil {
fmt.Println(err)
return
}
if r.StatusCode != 200 {
fmt.Printf("status code is:%v", r.StatusCode)
}
defer r.Body.Close()
resp, err := ioutil.ReadAll(r.Body)
if err != nil {
return
}
fmt.Println(string(resp))
return
}
//以下示例为 将 streamId 为 "stream1" 的音视频流 与 streamId 为 "stream2" 的音视频流进行混流，混出 streamId 为 "stream3" 的音视频流
func GenerateStartMixData() *MixStartRequest {
inputs := make([]*MixInput, 0)
input1 := MixInput{
StreamId: "stream1",
RectInfo: &RectInfo{
Top: 70,
Left: 100,
Bottom: 160,
Right: 260,
},
}
inputs = append(inputs, &input1)
input2 := MixInput{
StreamId: "stream2",
RectInfo: &RectInfo{
Top: 200,
Left: 100,
Bottom: 290,
Right: 260,
},
}
inputs = append(inputs, &input2)
output := MixOutput{
StreamId: "stream3",
VideoBitrate: 12000,
Fps: 15,
Height: 360,
Width: 360,
}
outputs := append([]*MixOutput{}, &output)
req := &MixStartRequest{
Appid: AppId,
UserId: "123",
Sequence: 123,
MixInput: inputs,
MixOutput: outputs,
MixTaskId: "123",
}
return req
}
//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
func GenerateSignature(appid uint64, nonce string, appSecret string, timestamp int64) (signature string) {
data := fmt.Sprintf("%d%s%s%d", appid, nonce, appSecret, timestamp)
h := md5.New() //规定使用哈希算法中的MD5算法
h.Write([]byte(data))
//hex.EncodeToString(h.Sum(nil))输出16进制字符串
return hex.EncodeToString(h.Sum(nil))
}开始混流（Python）
# -*- coding: UTF-8 -*-
import hashlib
import secrets
import time
# 生成签名
# Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
from urllib.parse import urlencode
import requests
def GenerateSignature(appId, signatureNonce, serverSecret, timestamp):
str1 = str(appId) + signatureNonce + serverSecret + str(timestamp)
hash = hashlib.md5()
hash.update(str1.encode("utf8"))
signature = hash.hexdigest()
return signature
if __name__ == '__main__':
# 请将 appId 修改为你的 appId，appid 为 数字
# 举例：1234567890
appId = 1234567890
# 请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
serverSecret = ""
signatureNonce = secrets.token_hex(8)
timestamp = int(time.time())
sig = GenerateSignature(appId, signatureNonce, serverSecret, timestamp)
# 以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
par = {
"Action": "StartMix",
"AppId": appId,
"Signature": sig,
"SignatureNonce": signatureNonce,
"SignatureVersion": "2.0",
"Timestamp": timestamp,
"IsTest": "False"
}
body = {
'TaskId': '123',
'Sequence': 123,
'UserId': '123',
'MixInput': [
{
'StreamId': 'stream1',
'RectInfo': {
"Top": 70,
"Bottom": 160,
"Left": 100,
"Right": 260,
},
},
{
'StreamId': 'stream2',
'RectInfo': {
"Top": 200,
"Bottom": 290,
"Left": 100,
"Right": 260,
},
}
],
'MixOutput': [{
'StreamId': 'stream3',
'Width': 360,
'Height': 360,
'VideoBitrate': 12000,
'Fps': 15
}]
}
url = 'https://rtc-api.zego.im/'
req = requests.post(url, params=par, json=body)
print("Url: ", req.url)
print("StatusCode", req.status_code)
print("Respone:", req.text)开始混流（Java）
package org.example;
import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStream;
import java.io.InputStreamReader;
import java.io.OutputStream;
import java.io.OutputStreamWriter;
import java.net.HttpURLConnection;
import java.net.MalformedURLException;
import java.net.URL;
import java.security.MessageDigest;
import java.security.SecureRandom;
import java.util.HashMap;
import java.util.Map;
/**
* 请先引入 com.alibaba.fastjson，方便构建请求的 body 参数
*/
import com.alibaba.fastjson.JSONArray;
import com.alibaba.fastjson.JSONObject;
public class StartMix {
//
public static void main(String[] args) {
// 获取房间内用户数目
startMixStream();
}
/**
* 发起混流
*/
public static void startMixStream() {
// 请填写你从控制台获取的APP ID,
// 举例：1234567890L
Long APP_ID = 1234567890L;
// 请填写你从控制后台获取的 SERVER SECRET，
// 举例："abcde1234aaaaaaaabbbbbbb"
String SERVER_SECRET = ;
// 生成16进制随机字符串(16位)
byte[] bytes = new byte[8];
SecureRandom sr = new SecureRandom();
sr.nextBytes(bytes);
String signatureNonce = bytesToHex(bytes);
// 设定时间戳
long timestamp = System.currentTimeMillis() / 1000L;
// 生成签名Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
String signatue = generateSignature(APP_ID, signatureNonce, SERVER_SECRET, timestamp);
// 组装请求URL
//以下示例为 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
Map<String, Object> params = new HashMap<String, Object>();
params.put("Action", "StartMix");
params.put("AppId", APP_ID);
params.put("SignatureNonce", signatureNonce);
params.put("Timestamp", timestamp);
params.put("Signature", signatue);
params.put("SignatureVersion", "2.0");
// rtc-api.zego.im 表示使用的产品是云通讯产品，包括了实时音视频（Express Video）、实时音频（Express Audio）、低延迟直播（L3）
String url = buildAPIUrl("https://rtc-api.zego.im/", params);
JSONObject body = new JSONObject()
.fluentPut("TaskId", "123")
.fluentPut("Sequence", 123)
.fluentPut("UserId", "123");
JSONArray mixInputList = new JSONArray();
mixInputList.add(new JSONObject()
.fluentPut("StreamId", "stream1")
.fluentPut("RectInfo", new JSONObject()
.fluentPut("Top", 70)
.fluentPut("Bottom", 160)
.fluentPut("Left", 100)
.fluentPut("Right", 260)));
mixInputList.add(new JSONObject()
.fluentPut("StreamId", "stream2")
.fluentPut("RectInfo", new JSONObject()
.fluentPut("Top", 200)
.fluentPut("Bottom", 290)
.fluentPut("Left", 100)
.fluentPut("Right", 260)));
body.put("MixInput", mixInputList);
JSONArray mixOutputList = new JSONArray();
mixOutputList.add(new JSONObject()
.fluentPut("StreamId", "stream3")
.fluentPut("Width", 360)
.fluentPut("Height", 360)
.fluentPut("VideoBitrate", 12000)
.fluentPut("Fps", 15));
body.put("MixOutput", mixOutputList);
String result = sendPost(url, body.toString());
System.out.println(result);
}
/**
* 生成签名
* @param appId 应用APPID
* @param signatureNonce 签名随机码
* @param serverSecret 服务端API密钥
* @param timestamp 签名时间戳
* @return 生成的签名字符串
*/
public static String generateSignature(long appId, String signatureNonce, String serverSecret, long timestamp){
String str = String.valueOf(appId) + signatureNonce + serverSecret + String.valueOf(timestamp);
String signature = "";
try{
//创建一个提供信息摘要算法的对象，初始化为md5算法对象
MessageDigest md = MessageDigest.getInstance("MD5");
//计算后获得字节数组
byte[] bytes = md.digest(str.getBytes("utf-8"));
//把数组每一字节换成16进制连成md5字符串
signature = bytesToHex(bytes);
}catch (Exception e) {
e.printStackTrace();
}
return signature;
}
/**
* 字节数组转16进制
* @param bytes 需要转换的byte数组
* @return 转换后的Hex字符串
*/
public static String bytesToHex(byte[] bytes) {
StringBuffer md5str = new StringBuffer();
//把数组每一字节换成16进制连成md5字符串
int digital;
for (int i = 0; i < bytes.length; i++) {
digital = bytes[i];
if (digital < 0) {
digital += 256;
}
if (digital < 16) {
md5str.append("0");
}
md5str.append(Integer.toHexString(digital));
}
return md5str.toString();
}
/**
* 发送HTTP-GET请求
* @param httpurl 请求路径
* @return 响应内容
*/
public static String sendGet(String httpurl) {
HttpURLConnection connection = null;
InputStream is = null;
BufferedReader br = null;
String result = null;// 返回结果字符串
try {
// 创建远程url连接对象
URL url = new URL(httpurl);
// 通过远程url连接对象打开一个连接，强转成httpURLConnection类
connection = (HttpURLConnection) url.openConnection();
// 设置连接方式：get
connection.setRequestMethod("GET");
// 设置连接主机服务器的超时时间：15000毫秒
connection.setConnectTimeout(15000);
// 设置读取远程返回的数据时间：60000毫秒
connection.setReadTimeout(60000);
// 发送请求
connection.connect();
// 通过connection连接，获取输入流
if (connection.getResponseCode() == 200) {
is = connection.getInputStream();
// 封装输入流is，并指定字符集
br = new BufferedReader(new InputStreamReader(is, "UTF-8"));
// 存放数据
StringBuffer sbf = new StringBuffer();
String temp = null;
while ((temp = br.readLine()) != null) {
sbf.append(temp);
sbf.append("\r\n");
}
result = sbf.toString();
}
} catch (MalformedURLException e) {
e.printStackTrace();
} catch (IOException e) {
e.printStackTrace();
} finally {
// 关闭资源
if (null != br) {
try {
br.close();
} catch (IOException e) {
e.printStackTrace();
}
}
if (null != is) {
try {
is.close();
} catch (IOException e) {
e.printStackTrace();
}
}
connection.disconnect();// 关闭远程连接
}
return result;
}
/**
* 发送HTTP-POST请求
* @param param 消息体参数
* @return 响应内容
*/
public static String sendPost(String httpUrl, String param) {
HttpURLConnection connection = null;
InputStream is = null;
OutputStream os = null;
BufferedReader br = null;
String result = null;
try {
URL url = new URL(httpUrl);
// 通过远程url连接对象打开连接
connection = (HttpURLConnection) url.openConnection();
// 设置连接请求方式
connection.setRequestMethod("POST");
// 设置连接主机服务器超时时间：15000毫秒
connection.setConnectTimeout(15000);
// 设置读取主机服务器返回数据超时时间：60000毫秒
connection.setReadTimeout(60000);
// 默认值为：false，当向远程服务器传送数据/写数据时，需要设置为true
connection.setDoOutput(true);
// 默认值为：true，当前向远程服务读取数据时，设置为true，该参数可有可无
connection.setDoInput(true);
// 设置传入参数的格式:请求参数应该是 name1=value1&name2=value2 的形式。
connection.setRequestProperty("Content-Type", "application/json");
// 建立连接
connection.connect();
// 通过连接对象获取一个输出流对象
OutputStreamWriter writer = new OutputStreamWriter(connection.getOutputStream(),"UTF-8");
writer.write(param);
writer.flush();
// 通过连接对象获取一个输入流，向远程读取
if (connection.getResponseCode() == 200) {
is = connection.getInputStream();
// 对输入流对象进行包装:charset根据工作项目组的要求来设置
br = new BufferedReader(new InputStreamReader(is, "UTF-8"));
StringBuffer sbf = new StringBuffer();
String temp = null;
// 循环遍历一行一行读取数据
while ((temp = br.readLine()) != null) {
sbf.append(temp);
sbf.append("\r");
}
result = sbf.toString();
}
} catch (MalformedURLException e) {
e.printStackTrace();
} catch (IOException e) {
e.printStackTrace();
} finally {
// 关闭资源
if (null != br) {
try {
br.close();
} catch (IOException e) {
e.printStackTrace();
}
}
if (null != os) {
try {
os.close();
} catch (IOException e) {
e.printStackTrace();
}
}
if (null != is) {
try {
is.close();
} catch (IOException e) {
e.printStackTrace();
}
}
// 断开与远程地址url的连接
connection.disconnect();
}
return result;
}
/**
* 组装API地址字符串
* @param url API地址
* @param params 请求参数
* @return 组装好的API地址字符串
*/
public static String buildAPIUrl(String url, Map<String, Object> params) {
if(params.isEmpty()) {
return url;
}
StringBuffer buffer = new StringBuffer(url).append("?");
for(String key : params.keySet()) {
buffer.append(key).append("=").append(params.get(key)).append("&");
}
String apiurl = buffer.toString();
if(apiurl.endsWith("&")) {
return apiurl.substring(0, apiurl.length()-1);
} else {
return apiurl;
}
}
}开始混流（PHP）
<?php
/**
* 发起开始混流的最简示例代码
*/
//请将 appId 修改为你的 appId
//举例：1234567890
$appId = 1234567890;
//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
$serverSecret = "";
//生成签名
//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
function GenerateSignature($appId, $signatureNonce, $serverSecret, $timeStamp){
$str = $appId . $signatureNonce . $serverSecret . $timeStamp;
//使用PHP中标准的MD5算法，默认返回32字符16进制数
return md5($str);
}
//取随机字符串并转换为十六进制值
$signatureNonce = bin2hex(random_bytes(8));
//取毫秒级时间戳
list($msec, $sec) = explode(' ', microtime());
$msecTime = (float)sprintf('%.0f', (floatval($msec) + floatval($sec)) * 1000);
//对$msecTime四舍五入取到秒级时间戳
$timeStamp = round($msecTime/1000);
$sig = GenerateSignature($appId, $signatureNonce, $serverSecret, $timeStamp);
//以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
$url = "https://rtc-api.zego.im/?Action=StartMix&AppId=$appId&SignatureNonce=$signatureNonce&Timestamp=$timeStamp&Signature=$sig&SignatureVersion=2.0&IsTest=false";
$body = [
"TaskId" => "123",
"Sequence" => 123,
"UserId" => "123",
"MixInput" => [
[
"StreamId" => "stream1",
"RectInfo" => [
"Top" => 70,
"Bottom" => 160,
"Left" => 100,
"Right" => 260,
],
],
[
"StreamId" => "stream2",
"RectInfo" => [
"Top" => 200,
"Bottom" => 290,
"Left" => 100,
"Right" => 260,
],
]
],
"MixOutput" => [
[
"StreamId" => "stream3",
"Width" => 360,
"Height" => 360,
"VideoBitrate" => 12000,
"Fps" => 15
]
]
];
$post_string = json_encode($body);
$ch = curl_init();
curl_setopt ($ch, CURLOPT_URL, $url);
curl_setopt ($ch, CURLOPT_POST, 1);
curl_setopt ($ch, CURLOPT_RETURNTRANSFER, 1);
//设置请求连接超时时间,单位：秒
curl_setopt ($ch, CURLOPT_CONNECTTIMEOUT, 5);
curl_setopt($ch, CURLOPT_POSTFIELDS, $post_string);
curl_setopt($ch, CURLOPT_HTTPHEADER, array(
'Content-Type: application/json; charset=utf-8',
)
);
$response = curl_exec($ch);
curl_close($ch);
echo "Url:" . $url;
echo "\r\n";
echo "request body:" . $post_string;
echo "\r\n";
echo "response:" . $response;开始混流（Node.js）
const crypto = require('crypto');
const request = require('request');
//请将 appId 修改为你的 appId，appid 为 number
var appId = ;
//请将 serverSecret 修改为你的 serverSecret，serverSecret 为 string
var serverSecret = "";
//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
function GenerateSignature(appId, signatureNonce, serverSecret, timeStamp) {
const hash = crypto.createHash('md5'); //规定使用哈希算法中的MD5算法
var str = appId + signatureNonce + serverSecret + timeStamp;
hash.update(str);
//hash.digest('hex')表示输出的格式为16进制
return hash.digest('hex');
}
var signatureNonce = crypto.randomBytes(8).toString('hex');
var timeStamp = Math.round(Date.now() / 1000);
var sig = GenerateSignature(appId, signatureNonce, serverSecret, timeStamp)
//以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流，混出 StreamId 为 "stream3" 的音视频流
var url = `https://rtc-api.zego.im/?Action=StartMix&AppId=${appId}&SignatureNonce=${signatureNonce}&Timestamp=${timeStamp}&Signature=${sig}&SignatureVersion=2.0&IsTest=false`
var body = {
'TaskId': '123',
'Sequence': 123,
'UserId': '123',
'MixInput': [
{
'StreamId': 'stream1',
'RectInfo': {
"Top": 70,
"Bottom": 160,
"Left": 100,
"Right": 260,
},
},
{
'StreamId': 'stream2',
'RectInfo': {
"Top": 200,
"Bottom": 290,
"Left": 100,
"Right": 260,
},
}
],
'MixOutput': [{
'StreamId': 'stream3',
'Width': 360,
'Height': 360,
'VideoBitrate': 12000,
'Fps': 15
}]
}
request({
url: url,
method: 'POST',
json: true,
headers: {
'content-type': 'application/json'
},
body: body
}, function (error, response, body) {
console.log(error)
console.log(response.statusCode)
if (!error && response.statusCode === 200) {
console.log(body.Data)
}
})调用频率限制
100 次/秒
参数说明
说明
测试环境下（详见 IsTest 公共参数说明），输入流的流 ID 和输出流的流 ID：
- 如果是开发者自己输入的原始流 ID，需要加上 "zegotest-AppId-" 前缀，否则会导致混流失败（混流服务器拉不到输入流或拉不到混流输出流）。例如，开发者输入流 ID 为 "test"，在 AppId 为 "123456789" 的测试环境下，流 ID 应为 "zegotest-123456789-test"。
- 如果是通过 SDK 接口，或通过服务端 API 接口获取到的，此时不需要添加 "zegotest-AppId-" 的前缀。
说明
以下所有的请求参数中、类型为 "String" 的参数，仅支持数字，英文字符 和 '~', '!', '@', '#', '$', '%', '^', '&', '*', '(', ')', '_', '+', '=', '-', '`', ';', ''', ',', '.', '<', '>', '/', ''。
以下参数说明包含了开始混流接口的所有参数，包含一些进阶功能（例如：设置水印、背景图片，设置扩展参数等）。
注意
如果您想快速发起混流任务，请参考右侧 REQUEST 面板中的 Example 示例，填写基础参数即可发起任务。
此接口中只有部分参数在开始混流后支持动态更新，未标注的则不支持动态更新，详情请参考下表中的参数描述。
常见问题
-
在推纯音频混流并设置了背景图时，遇到背景图无法正常进行展示，如何处理？
在这种情况下，客户需要根据自身业务需求，正确设置输出布局的宽和高，并联系 ZEGO 技术支持配置开启补黑帧。
Request
Query Parameters
Action string必填
可选值: [StartMix]
接口原型参数
https://rtc-api.zego.im?Action=StartMix
AppId uint32必填
💡公共参数。应用 Id，由 ZEGO 分配的用户唯一凭证。可从 ZEGO 控制台 获取。
SignatureNonce string必填
💡公共参数。16 位 16 进制随机字符串（8 字节随机数的 hex 编码）。生成算法可参考 签名示例。
Timestamp int64必填
💡公共参数。当前 Unix 时间戳，单位为秒。生成算法可参考 签名示例，最多允许 10 分钟的误差。
Signature string必填
💡公共参数。签名，用于验证请求的合法性。请参考签名机制生成。
SignatureVersion string必填
可选值: [2.0]
默认值: 2.0
💡公共参数。签名版本号。
- application/json
Body
required
- Array[
- 如果该参数下的字段（Top、Left、Bottom、Right）都不填写时，默认为纯音频混流。
- 如果输入流分辨率与对应输入流画布宽高不一致时，将参考 RenderMode 进行渲染。
- URI：将图片提供给 ZEGO 技术支持进行配置，配置完成后会提供图片 URI，例如：preset-id://xxx.jpg
- URL：支持 HTTP/HTTPS 协议，图片大小需限制在 1MB 以内
- 0：默认值。当 URL 不为空时，覆盖视频内容，显示图片
- 1：根据摄像头状态，判断是否显示图片：
- 摄像头关闭，显示图片
- 摄像头打开，显示视频内容（无需手动清空 URL 参数）
- 2：根据输入流是否为空流，判断是否显示图片。输入流连续3秒为空流时，显示图片
- 0：取音视频，默认值
- 1：取音频
- 2：取视频
- 0：思源黑体 Regular，默认值
- 1：阿里巴巴普惠体
- 2：庞门正道标题体
- 3：站酷快乐体
- 0：裁剪模式，默认值，画面会被裁剪为设置的布局大小。
- 1：填充模式，设置的 RectInfo 参数失效，输入画面完整展示，布局会调整适配输入流宽高比。
- ]
- 同一混流任务输出多个不同分辨率的视频流时，建议第一个 Mixoutput 中的分辨率为最大分辨率。
- Array[
- 0：H264，默认值
- 2：VP8
- 3：H265
- 4：H264 SVC，分层视频编码
- 该参数在开始混流后，不支持动态更新。
- 支持不同输出流使用不同的视频编码格式，上限为两种。使用视频多编码格式时，请先联系 ZEGO 技术支持开通 mutil_encode 后台参数。
- 取值为 2 或者 3 时，如需使用相应的编码格式，请联系 ZEGO 技术支持。
- 取值为 4 时，需要联系 ZEGO 技术支持开通 mutil_encode 后台参数、并填写 ExtraLayers 字段，H264 SVC 格式才会生效。如果混流输出至 CDN 直播服务，输出流自动降级为 H264 格式。
- 该参数在开始混流后，不支持动态更新。
- 混流输出的最大帧率默认限制在 20 帧以内，如果需要输出更大帧率，请联系 ZEGO 技术支持进行配置。
- 0：HE-AAC，采样率：44100 kHz，默认值
- 1：AAC-LC，采样率：44100 kHz
- 2：MP3，采样率：44100 kHz
- 3：OPUS，采样率：48000 kHz
- 1：单声道，默认值
- 2：双声道
- Array[
- ]
- 0：默认值，不开启
- 1：开启
- 每条输出流只支持加入一个房间，一旦添加，混流过程中不支持动态更新房间，但一个房间可以有多条输出流。
- ]
- 0：不开启，默认值。
- 1：开启。
- URI：将图片提供给 ZEGO 技术支持进行配置，配置完成后会提供图片 URI，例如：preset-id://xxx.jpg
- URL：支持 HTTP/HTTPS 协议。同一个 AppID 下，最多支持 20 个 URL 地址；已使用的 URL 地址不支持删除。如果需要变更图片，强烈建议您直接同名（同个 URL）更新图片文件。图片大小需限制在 5MB 以内，超过 5MB 设置将不会生效。 🔁再次调用本接口，即可动态更新该参数。
- 0：不启用，默认值
- 1：启用
- 1：单声道，默认值
- 2：双声道
- 0：严格校验 3 个图片参数的限制条件，即必须满足参数原有的 "支持协议和格式"、"图片大小"、"图片资源请求成功" 等规则，才能正常发起混流，默认值
- 1：仅校验 3 个图片参数的图片路径 URI/URL 格式，即图片路径格式正确、但图片资源请求失败、或图片大小超出限制时，仍能正常发起混流
- 2：不校验 3 个图片参数的任何限制条件，即图片路径格式错误、图片资源请求失败、或图片大小超出限制时，仍能正常发起混流
- Array[
- ]
- 0：不对齐，默认值
- 1：指定流对齐
- 2：所有流强制对齐
- 0：否（默认）
- 1：是，如果10s 内不能拉到视频数据，混流任务将自动结束
TaskId string必填
任务 ID，混流任务的唯一标识。
重复调用"开始混流"接口，传入相同的 TaskId，可以直接更新混流任务信息。
UserId string必填
发起混流任务的用户 ID，由开发者自定义。
同一个任务的用户 ID 需要一致，不同任务的用户 ID 需要保持不同。
通过 UserId 可以实现混流任务的用户归属，也就是该用户才能更新或者停止对应 TaskId 的混流任务，该功能需要联系 ZEGO 技术支持开通。
MixInput object[]required
输入流信息，支持多个，默认上限为 9。如果有更多的需求，请联系 ZEGO 技术支持处理。
StreamId string必填
混流输入流 ID，表示该流 ID 来自 RTC 服务。
StreamId 和 StreamUrl 二者取其一即可，若同时填写 StreamId 和 StreamUrl，则 StreamUrl 生效。
StreamUrl string必填
混流输入流 URL，支持 RTMP 和 HTTP-FLV 两种协议。
StreamId 和 StreamUrl 二者取其一即可，若同时填写 StreamId 和 StreamUrl，则 StreamUrl 生效。
RectInfo objectrequired
输入流位置信息。输入流的位置参考如下：
Layer int
图层层次。0 表示最底层，数值越大层次越高。🔁再次调用本接口，即可动态更新该参数。
Top int
上边框。距离输出画布上边框的像素大小。🔁再次调用本接口，即可动态更新该参数。
Left int
左边框。距离输出画布左边框的像素大小。🔁再次调用本接口，即可动态更新该参数。
Bottom int
下边框。距离输出画布上边框的像素大小。🔁再次调用本接口，即可动态更新该参数。
Right int
右边框。距离输出画布左边框的像素大小。🔁再次调用本接口，即可动态更新该参数。
CornerRadius int
圆角大小。取值范围 [0, 100]，默认为 0。🔁再次调用本接口，即可动态更新该参数。
Image object
为该输入流设置占位图片，用于覆盖视频内容；使用图片时，不显示视频内容。设置的图片，将复用 RectInfo 配置的位置信息。
Url string
图片路径，支持 JPG 和 PNG 格式。支持以下 2 种使用方式：
本参数为空时显示视频内容，否则即显示对应图片。🔁再次调用本接口，即可动态更新该参数。
DisplayMode int
可选值: [0, 1, 2]
图片显示模式：
ContentControl int
可选值: [0, 1, 2]
内容控制：
🔁再次调用本接口，即可动态更新该参数。
SoundLevelId uint32
声浪 ID。
参数 SoundLevel（混流声浪）取值为 "1" 时，此参数必填。
Volume int
默认值: 100
音量，取值范围 [0, 200]，默认为 100。
Label object
文字水印参数
Text string必填
水印内容。
最大长度为 100 个中文字符或 300 个英文字符。
Left int必填
文字水印位置，相对输入流左边框的距离。
Top int必填
文字水印位置，相对输入流上边框的距离。
Font objectrequired
文字参数
FontType int必填
字体类型。只能设置一种类型，且不支持在混流中途修改，也不支持不同的输入流有不同的字体：
FontSize int
字体大小，取值范围 [12, 100]，默认为 24。
FontColor int
字体颜色，默认为 RGB(255, 255, 255)，即白色。
该参数计算公式为 R + G × 256 + B × 65536，其中 R（红）、G（绿）、B（蓝）的取值范围 [0, 255]。
Transparency int
字体透明度，取值范围 [0, 100]，默认为 100。
参数取值越大越透明，即 0 表示不透明，100 表示完全透明。
BorderColor int
字体轮廓颜色，默认无字体轮廓，填写该参数后字体会有轮廓。
该参数计算公式为 R + G × 256 + B × 65536，其中 R（红）、G（绿）、B（蓝）的取值范围 [0, 255]。

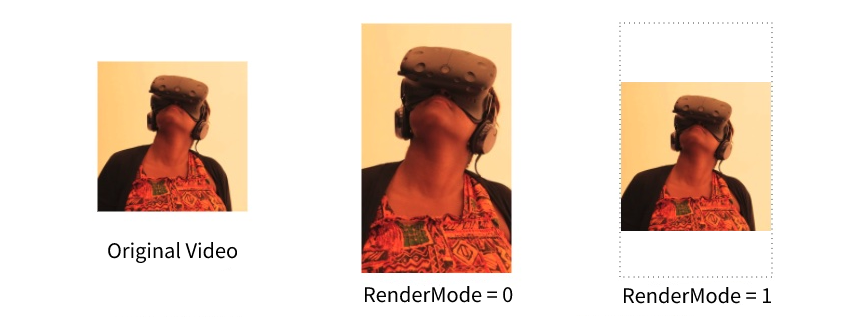

RenderMode int32
可选值: [0, 1]
混流输入填充模式。
UID string
输入流对应的用户 ID, 会出现在SEI中，长度应该小于 64 字节。
使用此字段前，需联系 ZEGO 技术支持开启配置 enable_layout_in_idr。
MixOutput object[]required
StreamId string必填
输出流 ID。 默认情况下表示混流输出至 RTC 或低延迟直播产品，也可联系 ZEGO 技术支持配置混流输出至 ZEGO 代理的 CDN 直播产品，生效范围为整个 AppId。如果希望控制指定流输出至 CDN 直播产品，则不能配置混流默认输出至 ZEGO 代理 CDN，应按需设置 StreamUrl。
StreamId 和 StreamUrl 二者取其一即可，若同时填写 StreamId 和 StreamUrl，则 StreamUrl 生效。
StreamUrl string必填
仅支持 RTMP 协议，表示混流输出至 CDN 直播服务，观众可以从 CDN 直播拉混流。
StreamId 和 StreamUrl 二者取其一即可，若同时填写 StreamId 和 StreamUrl，则 StreamUrl 生效。
VideoBitrate int必填
视频码率，取值必须大于 0，单位为 bps。例如输入分辨率为 360*640 时，输出流的该参数设置为 1200000 bps。
纯音频混流时，推荐填写 1。支持混流过程中实时更新。🔁再次调用本接口，即可动态更新该参数。
VideoEncId int32
输出视频编码：
请注意：
Fps int32必填
视频帧率，纯音频混流时，推荐填写 1。
Width int必填
宽，范围为 [0, 3000]，数值必须是 2 的倍数。
纯音频混流时，推荐填写 1，支持混流过程中实时更新。🔁再次调用本接口，即可动态更新该参数。
Height int必填
高，范围为 [0, 3000]，数值必须是 2 的倍数。
纯音频混流时，推荐填写 1，支持混流过程中实时更新。🔁再次调用本接口，即可动态更新该参数。
AudioCodec int
音频编码及采样率。如需修改采样率，请联系 ZEGO 技术支持配置：
注意
如果使用 CDN 录制，音频编码请选择 AAC-LC。这是因为部分浏览器（如 Google Chrome 和 Microsoft Edge）不兼容 HE-AAC 音频编码格式，从而导致录制文件无法播放。
AudioBitrate int
混流输出音频码率，不填时默认值为 48000，单位为 bps。
SoundChannel int
输出音频声道数，优先级比全局参数高：
ExtraLayers object[]
分层视频编码的各层参数。当 VideoEncId 取值为 4（H264 SVC）时，该字段必填，且长度必须为 1。
VideoBitrate int
基本层（小分辨率）的视频码率。
取值必须大于 0，一般设置为扩展层（大分辨率）视频码率的 25%，单位为 bps。
LowBitrateHD int
是否开启"高清低码"功能：
目前"高清低码"功能需要联系 ZEGO 技术支持开通权限，且仅在 VideoEncId 取值为 3（H265）时生效。
TargetRoom object
RoomId string必填
目标房间 ID，若房间 ID 不存在，将添加失败。
UserId string必填
将输出流增加到目标房间时，使用的用户 ID。
Sequence int
混流请求的序列号，用于保证时序，同个任务的参数修改需要保证序列号的递增。例如："Sequence": 1。
如果开启了混流任务的时序控制（如有需要，请联系 ZEGO 技术支持开启），此参数必填。
RoomId string
房间 ID。
UserData string
自定义用户数据，使用时需要对此参数内容进行 base64 编码。长度限制为 4000 字节，建议不超过 850 字节。
自定义的用户数据将作为 SEI 信息传输给拉流方，拉流方可通过监听客户端的 onPlayerSyncRecvSEI 回调获取该数据。
🔁再次调用本接口，即可动态更新该参数。
SoundLevel int
可选值: [0, 1]
注意
在视频场景中，不建议打开声浪开关，否则web端拉HLS协议的流可能会出现兼容性问题
混流声浪，指混流的音量大小。支持混流过程中实时更新。
🔁再次调用本接口，即可动态更新该参数。
BackgroundImage string
背景图，支持 JPG 和 PNG 格式。支持以下 2 种使用方式：
BackGroundColorHex string
混流背景颜色，颜色值对应 RGBA 为 0xRRGGBBAA。目前不支持设置背景色的透明度，可以将 0xRRGGBBAA 中的 AA 设置为 00 即可。例如，RGB 颜色为 #87CEFA，此参数对应取值为 0x87CEFA00。
🔁再次调用本接口，即可动态更新该参数。
WaterMark object
水印配置。
Image string
水印图片，支持 JPG 和 PNG 格式。使用方式同背景图 BackgroundImage。
🔁再次调用本接口，即可动态更新该参数。
RectInfo object
水印位置信息。🔁再次调用本接口，即可动态更新该参数。
Top int
上边框。距离输出画布上边框的像素大小。
Left int
左边框。距离输出画布左边框的像素大小。
Bottom int
下边框。距离输出画布上边框的像素大小。
Right int
右边框。距离输出画布左边框的像素大小。
ByPass int
可选值: [0, 1]
单流透传开关，即输入流就一个时是否按输出参数重新编码，该功能需要联系 ZEGO 技术支持开通：
SoundChannel int
可选值: [1, 2]
输出音频声道数，当没有指定输出流时使用该配置：
CheckImageMode int
可选值: [0, 1, 2]
控制背景图（BackgroundImage）、输入流占位图（MixInput.Image.Url）、水印图片（WaterMark.Image）等 3 个图片参数校验失败时，能否正常发起混流任务：
该参数仅对图片参数设置错误时、能否正常发起混流任务有影响；图片本身是否能正常生效，仍需满足对应参数的所有规则。
ExPara object[]
拓展参数，根据实际情况填入，常规任务可不填。
Key string
key 值。
Value string
value 值。
AlignmentType int
控制播放的实时音视频流是否需要按照 NTP（网络时间）精准对齐后进行混流。此参数主要应用于 KTV 场景中，会增加一定的混流延时；非 KTV 类似场景，不建议设置此参数。
RecvBufferLevel int
用于控制拉流最小缓冲时间(单位：毫秒)，取值范围 [0,4000]，默认最小缓冲时间为0。
WaitVideoInput int
是否拉到视频数据后才开始推流：
Responses
- 200
操作成功
- application/json
- curl
- python
- go
- nodejs
- ruby
- csharp
- php
- java
- powershell
- CURL
ZEGO 签名生成器
RESPONSE清除
点击上方 “发送” 按钮，在此处查看响应。
