主体分割
功能简介
主体分割是 Express SDK 提供的增值能力，通过 AI 算法识别视频画面中的内容，对每一个像素点设置透明度信息。其中，主体部分的像素点会被设置为“不透明”，主体部分之外的像素点会被设置为“透明”。开发者可以利用这些像素点的透明度信息，对画面中的主体和非主体部分做不同的处理，从而实现不同的功能。
- 当前官网 SDK 不包含“主体分割”相关功能，如有需要，请联系 ZEGO 技术支持特殊编包，并提供您的 AppID，开通相关权限。
- “主体分割”功能为付费功能，如需申请体验或咨询正式收费标准，请联系 ZEGO 商务人员。
主体分割对象
对身处不同环境的用户，ZEGO 提供“绿幕背景分割”和“任意背景分割”两种分割能力。
| 分割类型 | 绿幕背景分割 | 任意背景分割 |
|---|---|---|
| 能力描述 | 在用户自行架设了绿幕的情况下，可以将非绿幕区域的主体保留。 适用于电商直播、在线考试等场景。 | 多数用户不具备架设绿幕的条件，可以通过 ZEGO 提供的任意背景分割能力，在没有绿幕的情况下，识别画面中的主体。 适用于在线教育、视频会议等场景。 |
| 图示 |  |  |
功能场景
基于主体分割能力，开发者可以实现背景虚化、虚拟背景、演讲模式、多人实时同台互动等业务场景，打造更多样的互动体验。
| 功能点 | 背景虚化 | 虚拟背景 | 背景透明 | 主体分割与传输 |
|---|---|---|---|---|
| 功能描述 | 将主体外的画面做模糊处理。 | 将主体外的画面替换为自定义的图片、视频、颜色。 | 将主体的画面渲染在本端的其他视频内容上。 例如在屏幕共享或正在播放的视频等内容上，实现演讲模式等功能。 | 结合 Express SDK 提供的 Alpha 通道数据传输能力，将画面中分割出的主体传输到拉流端，在拉流端做主体渲染，实现多人异地实时同处于一个场景中的视觉效果 |
| 图示 |  |  |  |  |
硬件兼容性
| 平台 | 硬件要求 |
|---|---|
| Android |
|
| iOS | A 系列芯片：Apple A9 及以上，例如 iPhone 6s |
| macOS | M 系列芯片：Apple M1 及以上 |
| Windows | Intel Core i5 及以上 |
示例源码
请参考 下载示例源码 获取源码。
相关源码请查看 “/ZegoExpressExample/Others/src/main/java/com/example/others/videoobjectsegmentation” 目录下的文件。
前提条件
在使用主体分割功能前，请确保：
-
已联系 ZEGO 技术支持进行特殊编包。
-
已在 ZEGO 控制台 创建项目，并申请有效的 AppID 和 AppSign，详情请参考 控制台 - 项目信息。
-
已在项目中集成 ZEGO Express SDK，并实现了基本的音视频推拉流功能，详情请参考 快速开始 - 集成 和 快速开始 - 实现流程。
实现流程
- 开启主体分割功能会额外消耗系统资源，为了保证用户体验，目前仅支持对一路通道推流画面开启主体分割。
- Android 12 及以上版本，需在 AndroidManifest.xml 的中添加以下配置，详情请参考 Android Developers 相关说明。
<uses-native-library android:name="libOpenCL.so" android:required="false" />
<uses-native-library android:name="libOpenCL-pixel.so" android:required="false" /> - 如果有经过自定义前处理第三方滤镜，需要确保第三方滤镜支持 Alpha 通道透传功能。
请注意，开发者可根据自己的业务场景需要，选择是否实现上图中的 （可选） 步骤。如需实现，请参考下文中的具体说明。
1 初始化和登录房间
初始化和登录房间的具体流程，请参考实现视频通话文档中的 “创建引擎”及“登录房间”。
2 对 view 进行特殊设置
在开启主体分割前，需要提前设置用于渲染的 view，目前支持 TextureView 和 SurfaceView 两种。
- 若 view 为 TextureView 类型，需要调用
setOpaque，将opaque属性设置为false。
TextureView playerView;//用于播放的 view
playerView.setOpaque(false);- 若 view 为 SurfaceView 类型，需要调用
setFormat，将PixelFormat属性设置为TRANSLUCENT，并且需要把 view 置于显示窗口的最顶层。
SurfaceView playerView;//用于播放的 view
playerView.getHolder().setFormat(PixelFormat.TRANSLUCENT);
playerView.setZOrderOnTop(true)//把 SurfaceView 置于显示窗口的最顶层3（可选）实现自定义渲染类
通过以下方式，实现自定义渲染的性能较低，ZEGO 建议您使用 OpenGL ES 进行渲染，提升渲染性能，具体可参考 跑通示例源码 实现。
开发者可根据实际情况进行自定义渲染，需要注意视频原始数据中包含 Alpha 通道，且原始数据没有经过 Alpha 预乘处理。以绘制 Bitmap 方式渲染拉流数据为例：
-
监听自定义渲染数据回调，缓存渲染帧数据。
注意不能在回调中直接渲染，因为会阻塞回调线程，导致渲染异常。
@Override public void onRemoteVideoFrameRawData(ByteBuffer[] data, int[] dataLength, ZegoVideoFrameParam param, String streamID) { super.onRemoteVideoFrameRawData(data, dataLength, param, streamID); if(param.format == ZegoVideoFrameFormat.RGBA32) { RenderConfig renderConfig = new RenderConfig(); renderConfig.frameParam = param; renderConfig.buffer = new byte[data[0].capacity()]; data[0].get(renderConfig.buffer,0,data[0].capacity()); // 缓存 playStream1 拉流数据 if(streamID.equals(playStream1)){ dataQueuePlay1.offer(renderConfig); } // 缓存 playStream2 拉流数据 if(streamID.equals(playStream2)){ dataQueuePlay2.offer(renderConfig); } } } -
对原始视频帧数据进行逐字节处理，转化为 4 字节为单位的 ARGB_8888 类型数据。
int[] array = new int[renderFrame.buffer.length/4]; for(int i=0;i<renderFrame.buffer.length/4;i++){ b = renderFrame.buffer[i*4]; g = renderFrame.buffer[i*4+1]; r = renderFrame.buffer[i*4+2]; a = renderFrame.buffer[i*4+3]; int dd = (a&0xff)<<24 | (b&0xff)<<16 | (g&0xff)<<8 | (r&0xff); array[i] = (dd); } Bitmap bmp = Bitmap.createBitmap(array, renderFrame.frameParam.width, renderFrame.frameParam.height, Bitmap.Config.ARGB_8888); -
定时将位图绘制到渲染视图上。
Canvas canvas = playView1.lockCanvas(); if(canvas != null){ // 清屏 paintPlayView1.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR)); canvas.drawPaint(paintPlayView1); //离屏绘制 int layerID = canvas.saveLayer(0,0,canvas.getWidth(),canvas.getHeight(), null,Canvas.ALL_SAVE_FLAG); //选择 SRC 模式 paintPlayView1.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC)); canvas.drawBitmap(bmpFinal, 0,0, paintPlayView1); paintPlayView1.setXfermode(null); canvas.restoreToCount(layerID); } playView1.unlockCanvasAndPost(canvas);
4（可选）开启自定义渲染
调用 enableCustomVideoRender 接口，设置引擎进阶配置并开启自定义渲染，同时调用 setCustomVideoRenderHandler 接口设置自定义视频渲染回调，详情请参考 自定义视频渲染。
使用自定义渲染进行主体分割时，bufferType 仅支持 ZegoVideoBufferType.RAW_DATA 类型。
videoRenderer = new CustomVideoRender();//自定义视频渲染类
videoRenderer.setPreviewView(previewView);//预览 view
videoRenderer.setPlayView1(playView1);//拉流 view1
videoRenderer.setPlayView2(playView2);//拉流 view2
ZegoCustomVideoRenderConfig config = new ZegoCustomVideoRenderConfig();//自定义渲染配置
config.bufferType = ZegoVideoBufferType.RAW_DATA;// 选择 RAW_DATA 类型视频帧数据
config.frameFormatSeries = ZegoVideoFrameFormatSeries.RGB;// 选择 RGB 色系数据格式
engine.enableCustomVideoRender(true, config);//开始自定义视频渲染
engine.setCustomVideoRenderHandler(videoRenderer);//设置自定义视频渲染回调5 监听主体分割状态回调
调用 onVideoObjectSegmentationStateChanged 接口，监听主体分割状态回调。
主体分割的状态回调依赖于开启预览或者推流，即如需监听 onVideoObjectSegmentationStateChanged 回调，需要调用预览 startPreview 或推流 startPublishingStream。
@Override
public void onVideoObjectSegmentationStateChanged(ZegoObjectSegmentationState state, ZegoPublishChannel channel, int errorCode) {
super.onVideoObjectSegmentationStateChanged(state, channel, errorCode);
if(state == ZegoObjectSegmentationState.ON){
//主体分割开启
}else{
//主体分割关闭
//异常关闭，请查看错误码
}
}6 使用主体分割实现不同的业务功能
开发者如需更新主体分割类型、背景处理类型，需要修改 ZegoObjectSegmentationConfig 的配置，并再次调用 enableVideoObjectSegmentation 接口开启主体分割，即可更新主体分割效果；更新结果将通过 onVideoObjectSegmentationStateChanged 回调通知给开发者。

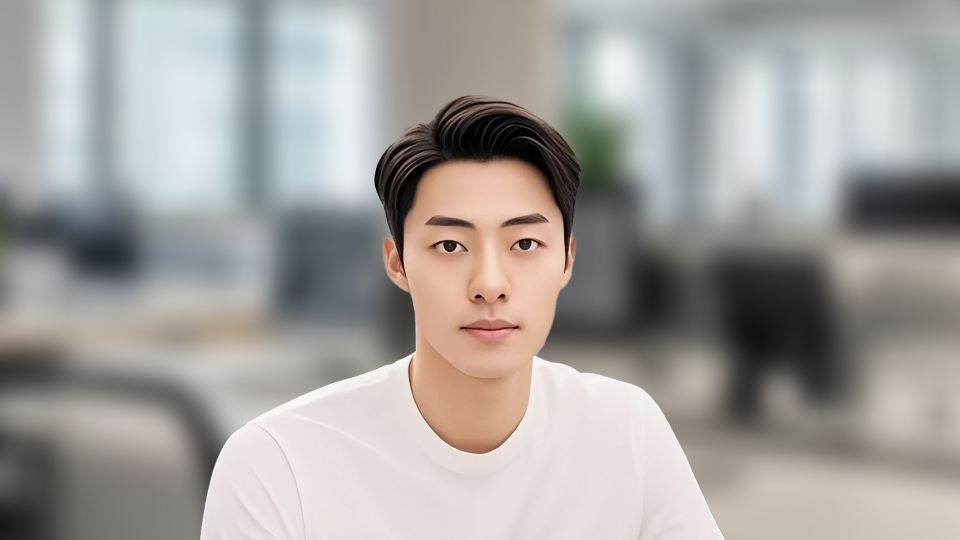

背景虚化
调用 enableVideoObjectSegmentation 接口，开启主体分割，并设置背景处理类型为“虚化”。
ZegoObjectSegmentationConfig config = new ZegoObjectSegmentationConfig();
config.objectSegmentationType = ZegoObjectSegmentationType.ANY_BACKGROUND;//根据实际情况选择需要开启的主体分割类型
config.backgroundConfig.processType = ZegoBackgroundProcessType.BLUR;//设置背景处理方式为虚化
config.backgroundConfig.blurLevel = ZegoBackgroundBlurLevel.MEDIUM;//设置背景虚化级别为中
engine.enableVideoObjectSegmentation(enable, config, ZegoPublishChannel.MAIN);//开启主体分割虚拟背景
虚拟背景支持两种类型素材：
- 图片。 当前支持 “PNG” 与 “JPEG” 两种图片格式，即 “.png”、“.jpg”、“.jpeg” 三种后缀的图片文件。
- 视频，限制如下：
- 视频格式：MP4、FLV、MKV、AVI。
- 视频源：本地视频。
- 视频播放方式：循环播放。
- 分辨率：最大不超过 4096 px，推荐 1920 px 以内。
- 视频时长：最大不超过 30 秒，推荐 15 秒以内。
- 视频大小：最大不超过 50 MB，推荐 10 MB 以内。
开发者在使用本功能时，请注意自定义图片、视频素材的宽高比，否则超出视图的部分会被裁减。
调用 enableVideoObjectSegmentation 接口，开启主体分割，并设置背景处理类型为“图片”或“视频”。
ZegoObjectSegmentationConfig config = new ZegoObjectSegmentationConfig();
config.objectSegmentationType = ZegoObjectSegmentationType.ANY_BACKGROUND;//根据实际情况选择需要开启的主体分割类型
//设置背景处理方式为 图片
config.backgroundConfig.processType = ZegoBackgroundProcessType.IMAGE;
config.backgroundConfig.imageURL = "<image_path>";//设置背景图片路径
engine.enableVideoObjectSegmentation(enable, config, ZegoPublishChannel.MAIN);//开启主体分割
//设置背景处理方式为 视频
config.backgroundConfig.processType = ZegoBackgroundProcessType.VIDEO;
config.backgroundConfig.videoURL = "<video_path>";//设置背景视频路径
engine.enableVideoObjectSegmentation(enable, config, ZegoPublishChannel.MAIN);//开启主体分割透明背景
如果开发者需要实现类似“演讲模式”的业务功能，需要在业务侧将“主体画面”与“要混合的视频源内容”混为一条视频流。
调用 enableVideoObjectSegmentation 接口，开启主体分割，并设置背景处理类型为“透明”。
ZegoObjectSegmentationConfig config = new ZegoObjectSegmentationConfig();
config.objectSegmentationType = ZegoObjectSegmentationType.ANY_BACKGROUND;//根据实际情况选择需要开启的主体分割类型
config.backgroundConfig.processType = ZegoBackgroundProcessType.TRANSPARENT;//设置背景处理方式为透明
engine.enableVideoObjectSegmentation(enable, config, ZegoPublishChannel.MAIN);//开启主体分割7（可选）使用 Alpha 通道传输分割出的主体
如果推流端需要把分割后的主体画面通过 Alpha 通道传输到拉流端，在拉流端做主体渲染，需要先调用 enableAlphaChannelVideoEncoder 接口，设置编码器支持透明通道，然后调用 startPublishingStream 接口推流，使其顺利传输至拉流端。
目前仅支持透明通道数据排列在 RGB 或 YUV 数据下方。
-
开启 Alpha 通道数据传输：
ZegoAlphaLayoutType layoutType = ZegoAlphaLayoutType.BOTTOM; // 透明通道数据排列在 RGB 或 YUV 数据下方 engine.enableAlphaChannelVideoEncoder(true, layoutType, ZegoPublishChannel.MAIN); // 开启编码器支持透明通道 -
关闭 Alpha 通道数据传输：
ZegoAlphaLayoutType layoutType = ZegoAlphaLayoutType.BOTTOM; // 透明通道数据排列在 RGB 或 YUV 数据下方 engine.enableAlphaChannelVideoEncoder(false, layoutType, ZegoPublishChannel.MAIN); // 关闭编码器支持透明通道
8 开始预览和推流
通过 enableVideoObjectSegmentation 接口开启主体分割功能后，可以进行预览。
开发者也可以先开启预览，再开启主体分割。本文以先开启主体分割，再进行预览为例进行介绍。
-
方式 1：使用内部渲染
若使用内部渲染，开启预览前，请设置 alphaBlend 为 true。
ZegoCanvas canvas = new ZegoCanvas(previewView); canvas.alphaBlend = true;//开启内部渲染 Alpha 混合，开启后支持分割后的主体与背景图层进行 Alpha 混合 engine.startPreview(canvas); engine.startPublishingStream(streamID); -
方式 2：使用自定义渲染
若使用自定义渲染，可直接进行预览和推流。
engine.startPreview(); engine.startPublishingStream(streamID);
9（可选）在拉流端设置 Alpha 通道渲染并拉流
推流端开启了 Alpha 通道传输的情况下，才需要在拉流端开启 Alpha 通道渲染。
-
方式 1：使用内部渲染
如果使用内部渲染，拉流端在调用 startPlayingStream 接口开启拉流前，需要将 ZegoCanvas 的 alphaBlend 属性设置为 true。
ZegoCanvas canvas = new ZegoCanvas(playView); canvas.alphaBlend = true;//开启内部渲染 Alpha 混合，开启后支持分割后的主体与背景图层进行 Alpha 混合 engine.startPlayingStream(streamID, canvas); -
方式 2：使用自定义渲染
如果使用自定义渲染，可直接进行拉流。
engine.startPlayingStream(streamID, null);
10 关闭主体分割
调用 enableVideoObjectSegmentation 接口，关闭主体分割。
ZegoObjectSegmentationType objectType = ZegoObjectSegmentationType.ANY_BACKGROUND;//根据实际情况选择需要关闭的主体分割类型
engine.enableVideoObjectSegmentation(false, objectType, ZegoPublishChannel.MAIN);//关闭主体分割11 销毁引擎
调用 destroyEngine 接口，销毁引擎。
ZegoExpressEngine.destroyEngine(null);
