音量变化与音频频谱

功能简介

概念	描述	应用场景	场景图

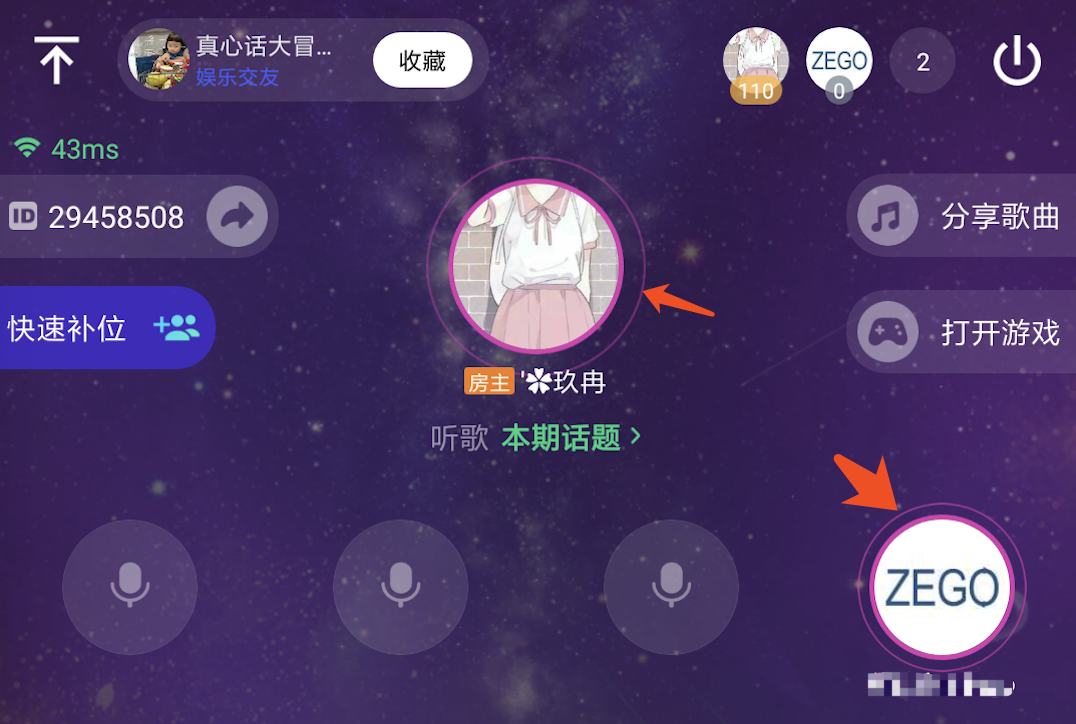

音量变化	指某条流的音量大小，下文简称为“声浪”。	在推拉流过程中，判断麦上的用户谁在说话，并做 UI 展示。

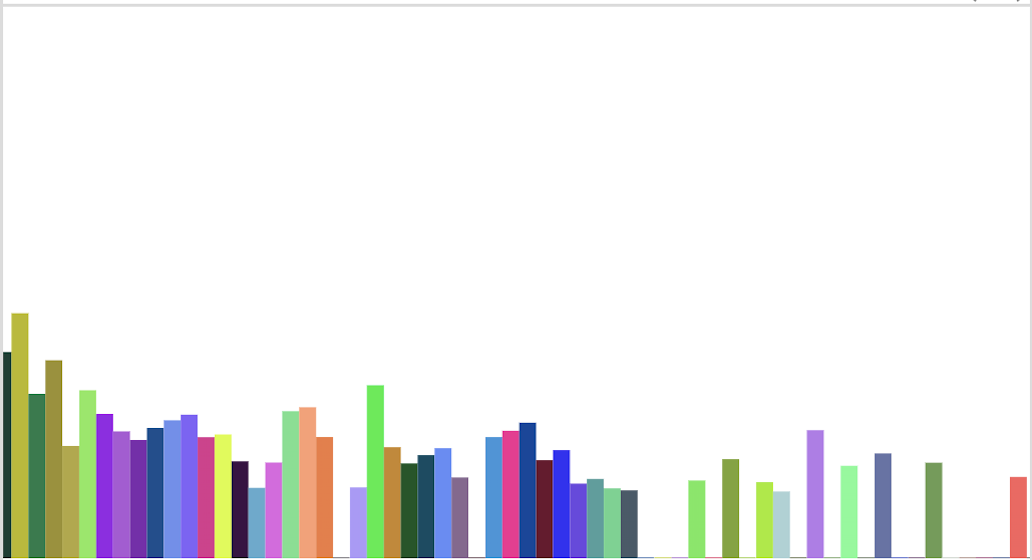

音频频谱	指数字音频信号在各频点的能量值。	在主播 K 歌场景中，已经推流或拉流的前提下，让主播或观众看到音调与音量变化的动画。

示例源码下载

请参考 下载示例源码 获取源码。

相关源码请查看 “/ZegoExpressExample/Examples/AdvancedAudioProcessing/SoundLevel” 目录下的文件。

前提条件

在实现声浪与音频频谱功能之前，请确保：

• 已在 ZEGO 控制台 创建项目，并申请有效的 AppID 和 AppSign，详情请参考 控制台 - 项目信息。
• 已在项目中集成 ZEGO Express SDK，并实现了基本的音视频推拉流功能，详情请参考 快速开始 - 集成 和 快速开始 - 实现流程。

非混流场景使用步骤

1 监听声浪与音频频谱的回调接口

• 接口原型

  • 本地采集的声浪回调接口 onCapturedSoundLevelUpdate、onCapturedSoundLevelInfoUpdate：

    // 本地采集音频声浪回调
    //
    // @param soundLevel 本地采集的声浪值，取值范围为 0.0 ~ 100.0
    - (void)onCapturedSoundLevelUpdate:(NSNumber *)soundLevel;

    // 本地采集音频声浪回调，支持人声检测
    //
    // @note 想要触发这个回调，必须调用 [startSoundLevelMonitor] 函数启动声浪监控器。
    // @note 回调通知周期为调用 [startSoundLevelMonitor] 时设置的参数值。
    //
    // @param soundLevelInfo 本地采集的声浪值，取值范围为 0.0 ~ 100.0
    - (void)onCapturedSoundLevelInfoUpdate:(ZegoSoundLevelInfo *)soundLevelInfo;

  • 远端音频声浪回调接口 onRemoteSoundLevelUpdate、onRemoteSoundLevelInfoUpdate：

    // 远端拉流音频声浪回调
    //
    // @param soundLevels 远端的声浪键值对，key 为流 ID，value 为对应的流的声浪值，value 取值范围为 0.0 ~ 100.0
    - (void)onRemoteSoundLevelUpdate:(NSDictionary<NSString *, NSNumber *> *)soundLevels;

    // 远端拉流音频声浪回调，支持人声检测
    //
    // @note 想要触发这个回调，必须调用 [startSoundLevelMonitor] 函数启动声浪监控器，且处于正在拉流的状态。
    // @note 回调通知周期为调用 [startSoundLevelMonitor] 时设置的参数值。
    //
    // @param soundLevelInfos 远端的声浪键值对，key 为流 ID，value 为对应的流的声浪值，value 取值范围为 0.0 ~ 100.0
    - (void)onRemoteSoundLevelInfoUpdate:(NSDictionary<NSString *, ZegoSoundLevelInfo *> *)soundLevelInfos;


  • 本地采集的音频频谱回调接口 onCapturedAudioSpectrumUpdate：

    // 本地采集音频频谱回调
    //
    // @param audioSpectrum 本地采集的音频频谱值数组，频谱值范围为 [0-2^30]
    - (void)onCapturedAudioSpectrumUpdate:(NSArray<NSNumber *> *)audioSpectrum;
    -

  • 远端拉流音频频谱回调接口 onRemoteAudioSpectrumUpdate：

    // 远端拉流音频频谱回调
    //
    // @param audioSpectrums 远端音频频谱键值对，key 是流 ID，value 为对应的流的音频频谱值数组，频谱值范围为 [0-2^30]
    - (void)onRemoteAudioSpectrumUpdate:(NSDictionary<NSString *, NSArray<NSNumber *> *> *)audioSpectrums;

• 调用示例

  远端拉流声浪和远端音频频谱的回调将返回 NSDictionary，key 是当前房间内正在推流的其他用户的流 ID，value 是对应这条流的声浪/音频频谱数据。

  可先通过 onRoomStreamUpdate 回调方法获取到当前房间内存在的流列表，并保存起来，然后通过保存的流列表来索引 NSDictionary 取得每条流对应的声浪/音频频谱数据。

  以下示例将演示如何从回调方法中获取到声浪/音频频谱的数据并传递给 UI。具体上下文请参考示例源码中 “/ZegoExpressExample/Examples/AdvancedAudioProcessing/SoundLevel” 目录下的文件。

  // 本地采集音频声浪回调
  - (void)onCapturedSoundLevelUpdate:(NSNumber *)soundLevel {
      ZGSoundLevelTableViewCell *cell = [self.tableView cellForRowAtIndexPath:[NSIndexPath indexPathForRow:0 inSection:0]];
      cell.soundLevel = soundLevel;
  }

  // 本地采集音频声浪回调，支持人声检测
  - (void)onCapturedSoundLevelInfoUpdate:(ZegoSoundLevelInfo *)soundLevelInfo {
      ZGSoundLevelTableViewCell *cell = [self.tableView cellForRowAtIndexPath:[NSIndexPath indexPathForRow:0 inSection:0]];
      cell.soundLevelInfo = soundLevelInfo;
  }

  // soundLevels 远端的声浪键值对，key 为流 ID，value 为对应的流的声浪值
  - (void)onRemoteSoundLevelUpdate:(NSDictionary<NSString *,NSNumber *> *)soundLevels {
      NSInteger rowCount = [self.tableView numberOfRowsInSection:1];
      for (NSInteger row = 0; row < rowCount; row++) {
          ZGSoundLevelTableViewCell *cell = [self.tableView cellForRowAtIndexPath:[NSIndexPath indexPathForRow:row inSection:1]];
          if ([soundLevels objectForKey:cell.streamID]) {
              cell.soundLevel = soundLevels[cell.streamID];
          }
      }
  }

  // soundLevelInfos 远端的声浪键值对，key 为流 ID，value 为对应的流的声浪值
  - (void)onRemoteSoundLevelInfoUpdate:(NSDictionary<NSString *, ZegoSoundLevelInfo *> *)soundLevelInfos {
      NSInteger rowCount = [self.tableView numberOfRowsInSection:1];
      for (NSInteger row = 0; row < rowCount; row++) {
          ZGSoundLevelTableViewCell *cell = [self.tableView cellForRowAtIndexPath:[NSIndexPath indexPathForRow:row inSection:1]];
          if ([soundLevelInfos objectForKey:cell.streamID]) {
              cell. soundLevelInfos = soundLevelInfos[cell.streamID];
          }
      }
  }

  // 本地采集音频频谱回调
  - (void)onCapturedAudioSpectrumUpdate:(NSArray<NSNumber *> *)audioSpectrum {
      ZGSoundLevelTableViewCell *cell = [self.tableView cellForRowAtIndexPath:[NSIndexPath indexPathForRow:0 inSection:0]];
      cell.spectrumList = audioSpectrum;
  }

  // audioSpectrums 远端音频频谱键值对，key 是流 ID，value 为对应的流的音频频谱值数组
  - (void)onRemoteAudioSpectrumUpdate:(NSDictionary<NSString *,NSArray<NSNumber *> *> *)audioSpectrums {
      NSInteger rowCount = [self.tableView numberOfRowsInSection:1];
      for (NSInteger row = 0; row < rowCount; row++) {
          ZGSoundLevelTableViewCell *cell = [self.tableView cellForRowAtIndexPath:[NSIndexPath indexPathForRow:row inSection:1]];
          if ([audioSpectrums objectForKey:cell.streamID]) {
              cell.spectrumList = audioSpectrums[cell.streamID];
          }
      }
  }

2 启动监听声浪与音频频谱的回调的开关

可分别针对声浪或音频频谱，启动调用监听对应回调的接口。

• 调用 startSoundLevelMonitor 接口启动声浪的监听：

  // 启动声浪监控
  //
  - (void)startSoundLevelMonitor;

  // 启动声浪监控，支持开启进阶功能
  //
  // @note 启动监控后可通过 [onCapturedSoundLevelUpdate] 回调接收本地采集音频声浪回调，以及 [onRemoteSoundLevelUpdate] 回调接收远端拉流音频声浪回调。
  // @note 开发者可在进入房间之前，调用 [startPreview] 此函数，并与 [onCapturedSoundLevelUpdate] 结合来判断音频设备是否正常工作。
  // @note [onCapturedSoundLevelUpdate] 与 [onRemoteSoundLevelUpdate] 回调通知周期为参数设置的值。
  //
  // @param config 启动声浪监控的配置
  - (void)startSoundLevelMonitorWithConfig:(ZegoSoundLevelConfig *)config;

  在调用上述接口后，onCapturedSoundLevelUpdate 回调方法会立刻触发，未推流且未预览时回调值为 0。onRemoteSoundLevelUpdate 需要在调用 startPlayingStream 开始拉流接口之后，才会有回调。

• 调用 startAudioSpectrumMonitor 接口启动音频频谱的监听：

  // 启动音频频谱监控
  //
  - (void)startAudioSpectrumMonitor;

  在调用上述接口之后，onCapturedAudioSpectrumUpdate 回调方法会立刻触发，未推流且未预览时回调值为 0；onRemoteAudioSpectrumUpdate 需要在调用 startPlayingStream 开始拉流接口之后，才会有回调。

3 停止监听声浪与音频频谱的回调的开关

可分别针对声浪或音频频谱，停止调用监听对应回调的开关。

• 调用 stopSoundLevelMonitor 接口停止声浪的监听:

  // 停止声浪监控
  //
  - (void)stopSoundLevelMonitor;

  在调用上述接口后，onCapturedSoundLevelUpdate 与 onRemoteSoundLevelUpdate 不再回调。

• 调用 stopAudioSpectrumMonitor 接口停止音频频谱的监听:

  // 停止音频频谱监控
  //
  - (void)stopAudioSpectrumMonitor;

  在调用上述接口之后，onCapturedAudioSpectrumUpdate 与 onRemoteAudioSpectrumUpdate 将不再回调。

混流场景使用步骤

• 混流，是将多路流混合成一路流的功能。当客户需要展示混流前各条流的声浪信息时，即可使用混流声浪的功能。由于混流的输出是单流，使用混流输出流的声浪信息是无法满足展示各条输入流声浪的需求。此时需要在混流时，在流信息里携带输入流的声浪信息，然后在拉取混流输出流时，从流信息里解析出各条输入流的声浪信息。
• 当从流信息里解析出各条输入流的声浪信息时，我们获得的是各条输入流对应声浪的值，就是一个字典。字典里面的 key 是流的标识符，value 是声浪值。但是由于流信息的大小限制，key 不能使用流 ID，只能用一个数字 ID（soundLevelID）来标识流。
• 在手动混流配置中，需要开发者维护数字 ID（soundLevelID）和流 ID 的关联关系。在回调中，开发者会得到数字 ID（soundLevelID）和对应声浪信息。
• 在房间自动混流中，混流服务端和 SDK 会自动处理数字 ID 和流 ID 的关联。在回调中，开发者得到的是流 ID 对应声浪信息。

1 监听混流声浪的回调接口

• 接口原型

  • 手动混流中每条单流的声浪更新回调接口 onMixerSoundLevelUpdate：

    /**
     * 混流中每条单流的声浪更新回调
     *
     * 回调通知周期为 100 ms。
     * @param soundLevel 混流中每条单流的声浪键值对，key 为每条单流的 soundLevelID，value 为对应的单流的声浪值。取值范围：value 的取值范围为 0.0 ~ 100.0。
     */
    - (void)onMixerSoundLevelUpdate:(NSDictionary<NSNumber *, NSNumber *> *)soundLevels {

    }

  • 自动混流中每条单流的声浪更新回调接口 onAutoMixerSoundLevelUpdate：

    /**
     * 自动混流中每条单流的声浪更新回调
     *
     * 回调通知周期为 100 ms。
     * @param soundLevels 混流中每条单流的声浪键值对，key 为每条单流的 streamID，value 为对应的单流的声浪值，value 的取值范围为 0.0 ~ 100.0
     */
    - (void)onAutoMixerSoundLevelUpdate:(NSDictionary<NSString *, NSNumber *> *)soundLevels {

    }

2 启动监听声浪回调的开关

在开始/更新混流时，可启动监听声浪回调的开关。

• 手动混流场景

  调用 startMixerTask 接口发起一个手动混流任务时，设置 enableSoundLevel 参数为 YES 可启动声浪的监听，并为每条输入流指定设置唯一的 soundLevelID：

  ZegoMixerTask *task = [[ZegoMixerTask alloc] initWithTaskID:@"task123"];
  // 开启混流声浪
  [task enableSoundLevel:YES];

  ZegoMixerInput *input = [[ZegoMixerInput alloc] init];
  // 给输入流分配一个 soundLevelID
  input.soundLevelID = 123;

  // 其他配置

  [[ZegoExpressEngine sharedEngine] startMixerTask:task callback:nil];

• 自动混流场景

  调用 startAutoMixerTask 接口发起一个自动混流任务时，设置 enableSoundLevel 参数为 YES 可启动声浪的监听：

  ZegoAutoMixerTask *task = [[ZegoAutoMixerTask alloc] init];

  task.taskID = @"autotask123";
  task.roomID = @"room123";
  task.enableSoundLevel = YES;
  // 其他配置

  [[ZegoExpressEngine sharedEngine] startAutoMixerTask:task callback:nil];

3 停止监听声浪回调的开关

在更新混流任务时，可设置停止监听声浪回调的开关。

• 手动混流场景

  在调用 startMixerTask 的客户端接口更新一个混流任务时，设置 enableSoundLevel 参数为 NO 可停止声浪的监听：

  ZegoMixerTask *task = [[ZegoMixerTask alloc] initWithTaskID:@"task123"];
  // 开启混流声浪
  [task enableSoundLevel:NO];

  ZegoMixerInput *input = [[ZegoMixerInput alloc] init];
  // 给输入流分配一个 soundLevelID
  input.soundLevelID = 123;

  // 其他配置

  [[ZegoExpressEngine sharedEngine] startMixerTask:task callback:nil];

• 自动混流场景

  调用 startAutoMixerTask 的客户端接口更新一个自动混流任务时，设置 enableSoundLevel 参数为 NO 可停止声浪的监听：

  ZegoAutoMixerTask *task = [[ZegoAutoMixerTask alloc] init];

  task.taskID = @"autotask123";
  task.roomID = @"room123";
  task.enableSoundLevel = NO;
  // 其他配置

  [[ZegoExpressEngine sharedEngine] startAutoMixerTask:task callback:nil];

常见问题

1. 开启了声浪和音频频谱的监控开关之后，为什么没有收到相关回调？

   本地采集的回调会立刻触发，未推流时的回调值为 0；远端拉流的回调在拉流 startPlayingStream 成功之后才会触发。
