实现连麦

更新时间:2024-07-05 22:12

本文档介绍如何在使用实时音视频产品(ZEGO Express SDK)实现基本直播功能的基础上,结合即时通讯产品(ZIM SDK)实现连麦功能。

本文基于示例代码 来介绍的如何实现连麦功能,因此文档中的部分方法为示例代码封装方法。

前提条件

在开始之前,请确保您已完成以下步骤:

  • 已集成 SDK,详情请参考 CDN 直播快速开始 或 超低延迟直播快速开始 文档。
  • 下载与本文档配套的 示例代码。

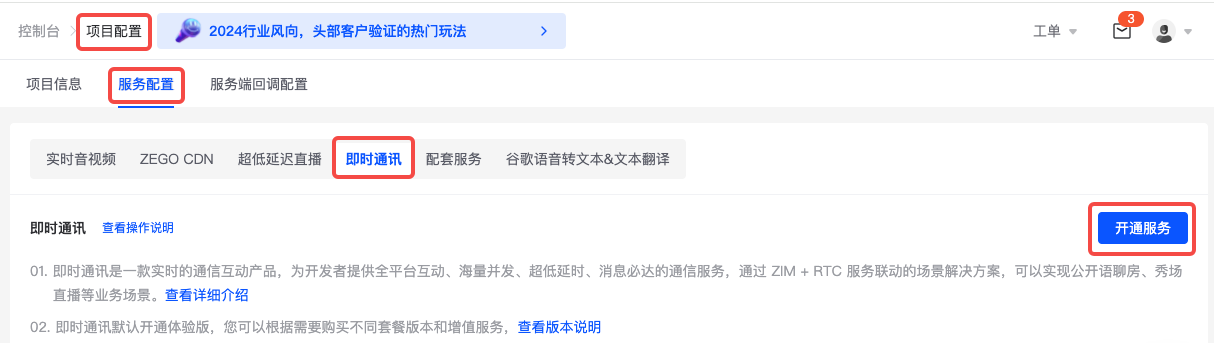

  • 在 管理控制台 中注册并创建项目,同时开通 “即时通讯” 服务。

预览效果

通过本文档提供的 示例代码,您可以实现以下效果:

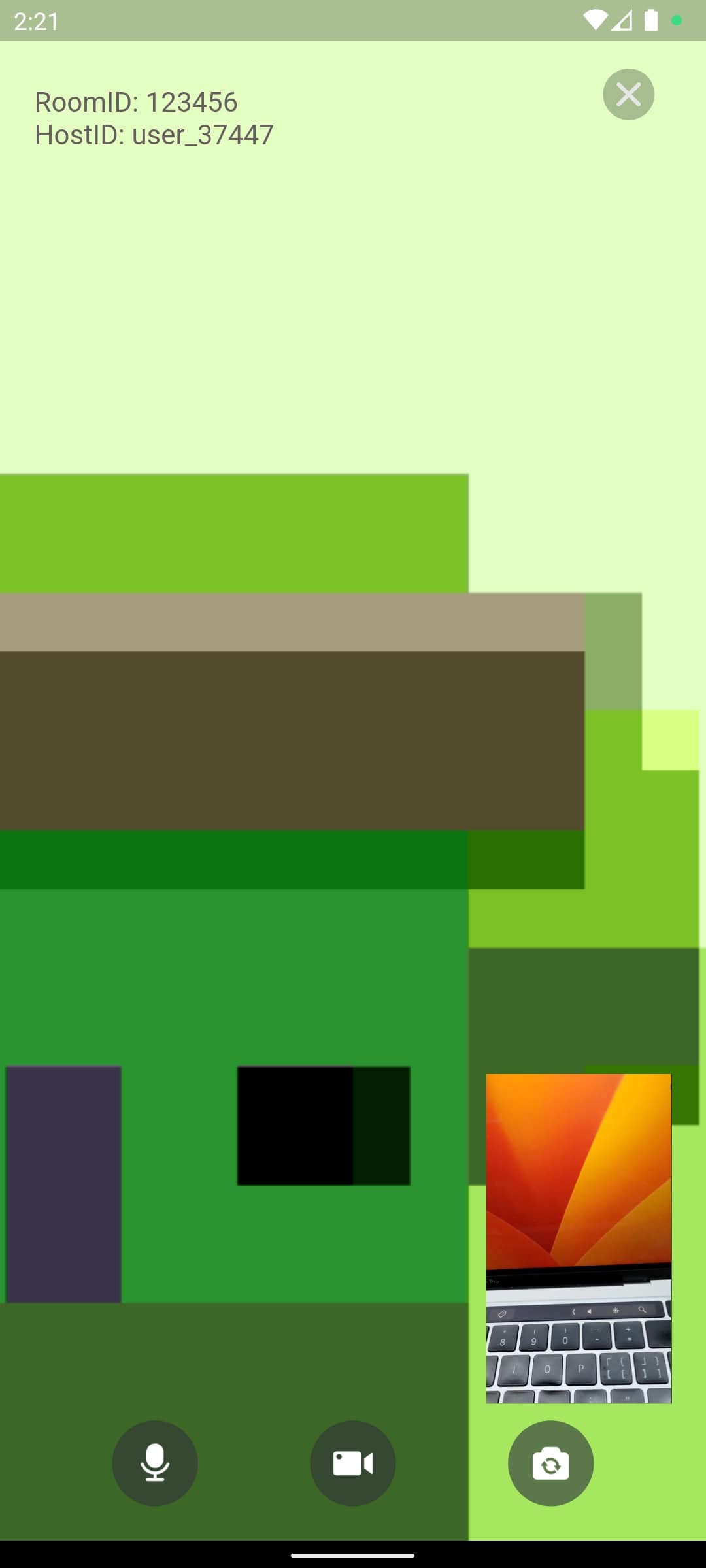

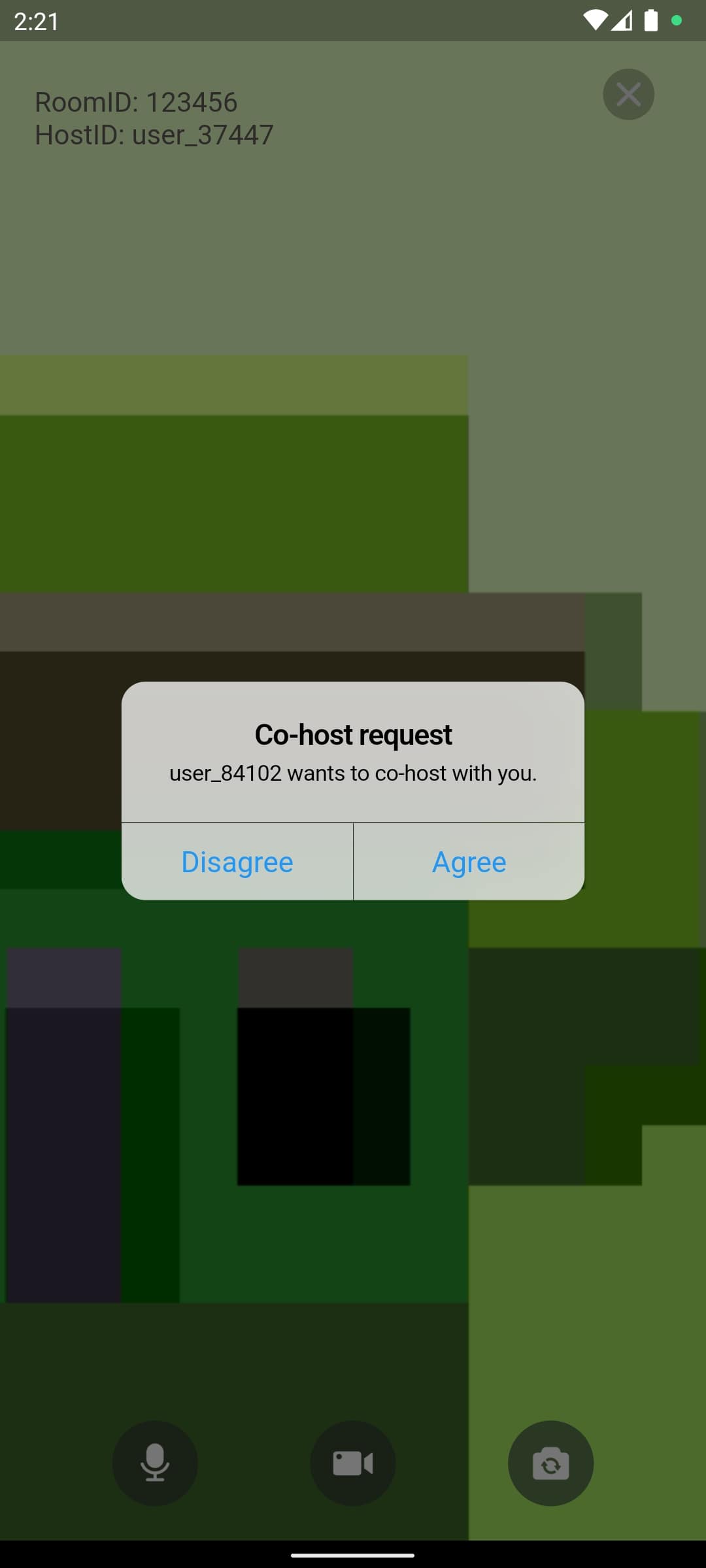

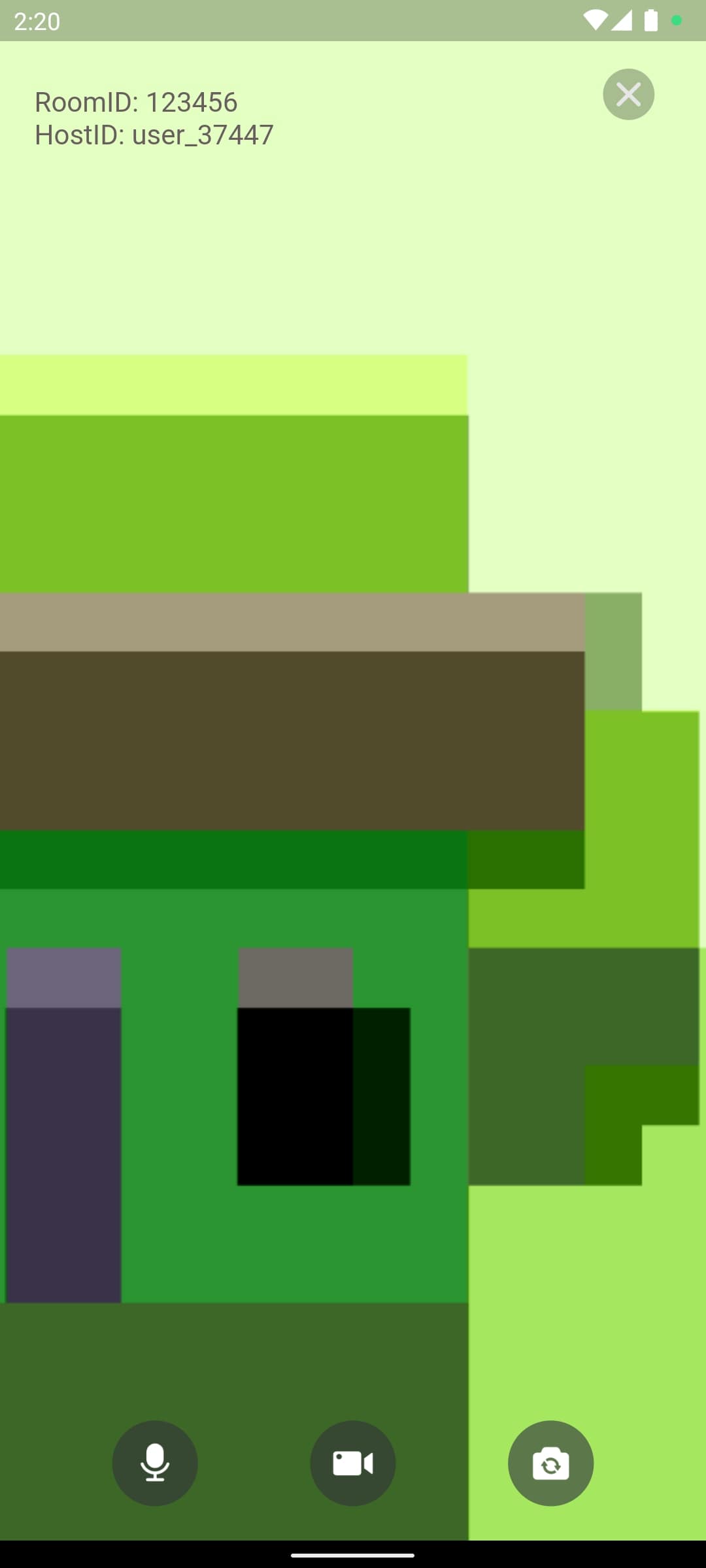

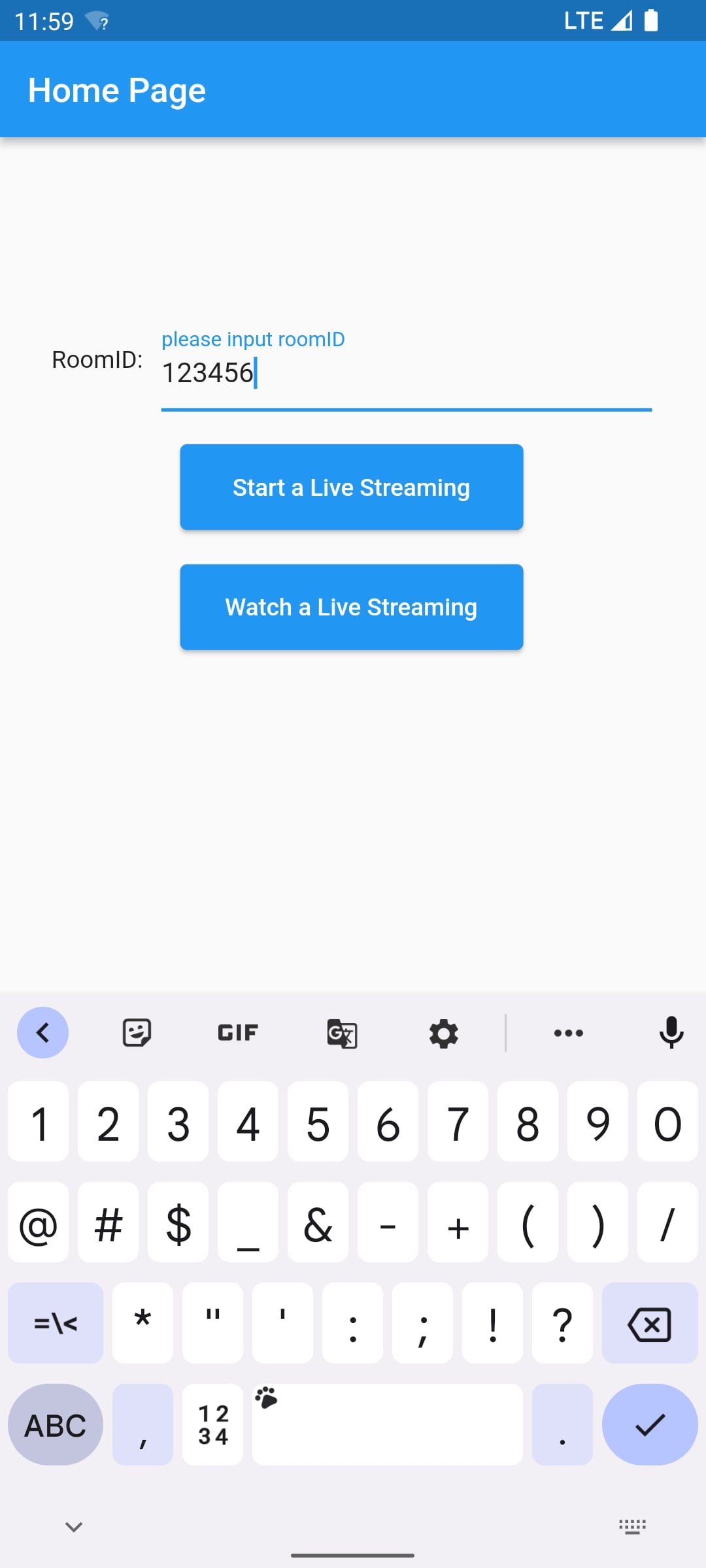

首页 直播间页面 接收连麦请求 开始连麦

技术原理

什么是房间信令

基于房间信令实现的连麦流程,房间信令是一种协议或消息,用于管理网络中的通信和连接。ZEGO 将所有房间信令功能打包到 ZIM SDK 中,为您提供了一个现成的实时房间信令 API。

如何通过 ZIM SDK 接口发送和接收房间信令消息

ZIM SDK 提供了丰富的发送和接收消息的功能,详情请参考 收发消息。此处需要您使用可自定义的房间信令消息:ZIMCommandMessage,完整示例代码,可以在 ZIMService.java 中查看。

  1. 在房间中通过调用 sendMessage 发送房间信令消息 (ZIMCommandMessage):
zim.sendMessage(commandMessage, mRoomID, ZIMConversationType.ROOM, config, new ZIMMessageSentCallback() {
    // ...
    @Override
    public void onMessageSent(ZIMMessage message, ZIMError errorInfo) {
        // ...
    }
});
  1. 发送消息后,房间中的其他用户将通过 onReceiveRoomMessage 回调接收到房间信令消息。您可以通过以下方式监听此回调:
zim.setEventHandler(new ZIMEventHandler() {
    @Override
    public void onReceiveRoomMessage(ZIM zim, ArrayList<ZIMMessage> messageList, String fromRoomID) {
        super.onReceiveRoomMessage(zim, messageList, fromRoomID);

        // ...
    }
});

如何自定义业务房间信令

此处完整示例代码,可以在 ZIMService.java 和 RoomRequest.java 中查看。

房间信令 JSON 编码

由于简单的 String 本身难以表达复杂信息,房间信令可以封装在 JSON 格式中,使您更方便地编写房间信令的协议内容。

以最简单的房间信令的 JSON 格式为例:{"action_type": 10000},在这样一份 JSON 房间信令中,您可以使用 action_type 字段来表达不同的房间信令类型,例如:

  • 发送连麦请求:{"action_type": RoomRequestAction.ACTION_REQUEST}
  • 取消连麦请求:{"action_type": RoomRequestAction.ACTION_CANCEL}
  • 接受连麦请求:{"action_type": RoomRequestAction.ACTION_ACCEPT}
  • 拒绝连麦请求:{"action_type": RoomRequestAction.ACTION_REJECT}

此外,您还可以为房间信令扩展其他常见字段,例如 senderID、receiverID、extended_data:

public class RoomRequest {

    // ...
    public String toString() {
        JSONObject jsonObject = new JSONObject();
        try {
            jsonObject.put("action_type", actionType);
            jsonObject.put("sender_id", sender);
            jsonObject.put("receiver_id", receiver);
            jsonObject.put("extended_data", extendedData);
            jsonObject.put("request_id", requestID);
        } catch (JSONException e) {
            throw new RuntimeException(e);
        }
        return jsonObject.toString();
    }

    // ...
}

public @interface RoomRequestAction {
    int ACTION_REQUEST = 0;
    int ACTION_ACCEPT = 1;
    int ACTION_REJECT = 2;
    int ACTION_CANCEL = 3;
}

房间信令 JSON 解码

接收房间信令的用户,可以解码 JSON 房间信令,并根据其中的字段了解和处理具体的业务逻辑,例如:

zim.setEventHandler(new ZIMEventHandler() {
    @Override
    public void onReceiveRoomMessage(ZIM zim, ArrayList<ZIMMessage> messageList, String fromRoomID) {
        super.onReceiveRoomMessage(zim, messageList, fromRoomID);

        for (ZIMMessage zimMessage : messageList) {
            if (zimMessage instanceof ZIMCommandMessage) {
                ZIMCommandMessage commandMessage = (ZIMCommandMessage) zimMessage;
                String message = new String(commandMessage.message, StandardCharsets.UTF_8);
                try {
                    JSONObject jsonObject = new JSONObject(message);
                    if (jsonObject.has("action_type")) {
                        jsonObject.put("message_id", String.valueOf(commandMessage.getMessageID()));
                        if (currentUser != null) {
                            onReceiveRoomRequestMessage(jsonObject);
                        }
                    } else {
                        // ...
                    }
                } catch (JSONException e) {
                    // ...
                }
            }
        }
    }
    // ...
)

// ...
private void onReceiveRoomRequestMessage(JSONObject jsonObject) throws JSONException {
    String sender = jsonObject.getString("sender_id");
    String receiver = jsonObject.getString("receiver_id");
    int actionType = jsonObject.getInt("action_type");
    String extendedData = jsonObject.getString("extended_data");
    String messageID = jsonObject.getString("message_id");
    if (currentUser.userID.equals(receiver)) {
        if (actionType == RoomRequestAction.ACTION_REQUEST) {
            // ...
        } else if (actionType == RoomRequestAction.ACTION_ACCEPT) {
            // ...
        } else if (actionType == RoomRequestAction.ACTION_CANCEL) {
            // ...
        } else if (actionType == RoomRequestAction.ACTION_REJECT) {
            // ...
        }
    }
}

扩展房间信令

基于这种模式,当您需要进行任何业务协议扩展时,只需扩展房间信令的 extended_data 字段,就可以轻松实现新的业务逻辑,例如:

  • 禁言观众:接收到相应的房间信令后,可阻止用户发送直播间弹幕。
  • 发送虚拟礼物:接收到房间信令后,展示礼物特效。
  • 移除观众:接收到房间信令后,提示观众已被移除并退出房间。

其他扩展信息:

通过以下内容,可进一步了解连麦房间信令的实现,您将能够轻松扩展您的直播业务房间信令。

本文档中的示例代码是纯客户端 API + ZEGO 解决方案。如果您有自己的业务服务端,并希望进行更多的逻辑扩展,您可以使用我们的 服务端 API 来传递房间信令,并结合您服务端的房间业务逻辑,以提高您的应用的可靠性。


sequenceDiagram
    participant Alice
    participant appServer as App Server
    participant server as ZEGO Server
    participant sdk as ZIM SDK
    participant Bob

    Alice  ->> appServer  : 发送连麦请求
    appServer   ->> appServer  : 处理您自己的业务逻辑
    appServer   ->> server: Alice 的连麦请求
    server ->> sdk  : Alice 的连麦请求
    sdk   ->> Bob   : Alice 的连麦请求


    Note over Alice, Bob: ...

实现流程

1. 集成并使用 ZIM SDK

如果您之前没有使用过 ZIM SDK,您可以阅读以下部分:

1. 导入 ZIM SDK

要导入 ZIM SDK,请执行以下操作:

  1. 配置 repositories 源

    • 当您的 Android Gradle Plugin 为 v7.1.0 或以上版本:进入项目根目录,打开 “settings.gradle” 文件,在 “dependencyResolutionManagement” 中加入如下代码。

      ...
      dependencyResolutionManagement {
          repositoriesMode.set(RepositoriesMode.FAIL_ON_PROJECT_REPOS)
          repositories {
              maven { url 'https://storage.zego.im/maven' }
              mavenCentral()
              google()
          }
      }

      如果您在 “settings.gradle” 中找不到上述字段,可能是因为您的 Android Gradle Plugin 版本低于 v7.1.0。

      相关信息请参考 Android Gradle Plugin Release Note v7.1.0。

    • 若您的 Android Gradle Plugin 为 v7.1.0 以下版本:进入项目根目录,打开 “build.gradle” 文件,在 “allprojects” 中加入如下代码。

      ...
      allprojects {
          repositories {
              maven { url 'https://storage.zego.im/maven' }
              mavenCentral()
              google()
          }
      }
  2. 声明依赖

    进入 “app” 目录,打开 “build.gradle” 文件,在 “dependencies” 中添加 implementation 'im.zego:zim:x.y.z',请从 发布日志 查询 SDK 最新版本,并将 x.y.z 修改为具体的版本号。

    ...
    dependencies {
        ...
        implementation 'im.zego:zim:x.y.z'
    }
2. 创建并管理 SDK 实例
  1. 导入 ZIM SDK:

    import im.zego.zim.ZIM
  2. 在 SDK 中创建 ZIM 实例,一个实例对应的是一个用户,表示一个用户以客户端的身份登录系统。

    ZIMAppConfig appConfig = new ZIMAppConfig();
    appConfig.appID = yourAppID;
    appConfig.appSign = yourAppSign;
    ZIM.create(appConfig, application);

稍后,我们将为您提供如何使用 ZIM SDK 实现连麦功能的详细指南。

(必选)2. 管理多个 SDK

在本文档描述的直播场景中,您需要使用 ZIM SDK 来实现连麦功能,然后使用 Express SDK 实现直播功能。

为了使您的应用代码更加有条理,我们建议您通过使用以下方式来管理这些 SDK:

我们将在后续文档中使用 ZIMService 和 ExpressService 进行示例说明。

1. 为每个 SDK 创建一个包装层,以便您尽可能多地重用代码。

为 ZIM SDK 创建一个 ZIMService 类,它管理与 SDK 的交互并存储所需数据,完整代码请参考 ZIMService.java。

public class ZIMService {

    // ...

    public void initSDK(Application application, long appID, String appSign) {
        zimProxy.create(application, appID, appSign);
        // ...
    }
}

class ZIMProxy {

    private SimpleZIMEventHandler zimEventHandler;

    public void create(Application application, long appID, String appSign) {
        ZIMAppConfig zimAppConfig = new ZIMAppConfig();
        zimAppConfig.appID = appID;
        zimAppConfig.appSign = appSign;
        ZIM.create(zimAppConfig, application);

        zimEventHandler = new SimpleZIMEventHandler();
        if (getZIM() != null) {
            ZIM.getInstance().setEventHandler(zimEventHandler);
        }
    }

}

同样,为 Express SDK 创建一个 ExpressService 类,它管理与 SDK 的交互并存储所需数据,完整代码请参考 ExpressService.java。

public class ExpressService {

    // ...
    public void initSDK(Application application, long appID, String appSign, ZegoScenario scenario) {
        ZegoEngineConfig config = new ZegoEngineConfig();
        config.advancedConfig.put("notify_remote_device_unknown_status", "true");
        config.advancedConfig.put("notify_remote_device_init_status", "true");
        ZegoExpressEngine.setEngineConfig(config);
        engineProxy.createEngine(application, appID, appSign, scenario);
        // ...
    }
}

class ExpressEngineProxy {

    private SimpleExpressEventHandler expressEventHandler;

    public void createEngine(Application application, long appID, String appSign, ZegoScenario scenario) {
        ZegoEngineProfile profile = new ZegoEngineProfile();
        profile.appID = appID;
        profile.appSign = appSign;
        profile.scenario = scenario;
        profile.application = application;
        expressEventHandler = new SimpleExpressEventHandler();
        ZegoExpressEngine.createEngine(profile, expressEventHandler);
    }
}

您可以根据需求,向服务中添加相关 SDK 接口的方法。

例如,当您需要登录时,可以向 ZIMService 添加 connectUser 方法。

public class ZIMService {
    // ...
    public void connectUser(String userID, String userName, ZIMLoggedInCallback callback) {
        ZIMUserInfo zimUserInfo = new ZIMUserInfo();
        zimUserInfo.userID = userID;
        zimUserInfo.userName = userName;
        zim.login(zimUserInfo, new ZIMLoggedInCallback() {
            @Override
            public void onLoggedIn(ZIMError errorInfo) {
                // ...
            }
        });
    }
}
2. 完成服务封装后,您可以通过创建 ZEGOSDKManager 来进一步简化代码,管理这些服务。

完整代码,请参考 ZEGOSDKManager.java。

public class ZEGOSDKManager {
    public ExpressService expressService = new ExpressService();
    public ZIMService zimService = new ZIMService();

    private static final class Holder {
        private static final ZEGOSDKManager INSTANCE = new ZEGOSDKManager();
    }

    public static ZEGOSDKManager getInstance() {
        return Holder.INSTANCE;
    }

    public void initSDK(Application application, long appID, String appSign,ZegoScenario scenario) {
        expressService.initSDK(application, appID, appSign,scenario);
        zimService.initSDK(application, appID, appSign);
    }
}

通过此方式,您已实现了一个单例类,来管理您需要的 SDK 服务。因此,您可以在项目的任何地方获取此类的实例,并使用它来执行与 SDK 相关的逻辑,例如:

  • 当应用启动时:调用 ZEGOSDKManager.getInstance().initSDK(application,appID,appSign);
  • 当需要登录时:调用 ZEGOSDKManager.getInstance().connectUser(userID,userName,callback);

稍后,我们将介绍如何基于此配置连麦功能。

稍后,我们将介绍如何基于此配置添加连麦功能。

3. 发送或取消连麦请求

发送和取消连麦请求的实现相似,只是房间信令的类型不同。此处以发送为例,来说明示例代码的实现。

在示例代码中,直播页面(观众视角)的右下角放置了一个申请连麦按钮。当按钮被点击时,将执行以下操作。

  1. 房间信令的 JSON 编码,其中 action_type 在示例代码中定义为 RoomRequestAction.ACTION_REQUEST。
  2. 调用 sendRoomRequest 发送房间信令。(sendRoomRequest 简化了 ZIM SDK 的 sendMessage 接口。)
    • 如果方法调用成功:本地端(即观众端)的申请状态将切换为申请连麦,申请连麦按钮将切换为取消连麦按钮。
    • 如果方法调用失败:将提示错误信息。在实际应用开发中,建议您使用更用户友好的 UI 来提示连麦申请失败。
@Override
protected void afterClick() {
    super.afterClick();
    // ...
    RoomRequestExtendedData extendedData = new RoomRequestExtendedData();
    extendedData.roomRequestType = RoomRequestType.REQUEST_COHOST;
    //getInstance 为示例代码封装方法 https://github.com/ZEGOCLOUD/zegocloud_sdk_demo_android/blob/master/best_practice/app/src/main/java/com/zegocloud/demo/bestpractice/internal/sdk/ZEGOSDKManager.java#L37
    //sendRoomRequest 为示例代码封装方法 https://github.com/ZEGOCLOUD/zegocloud_sdk_demo_android/blob/38cc405f591e42412cfb0542bfe4682b9a311b76/best_practice/app/src/main/java/com/zegocloud/demo/bestpractice/internal/sdk/zim/ZIMService.java#L714
    ZEGOSDKManager.getInstance().zimService.sendRoomRequest(hostUser.userID, jsonObject.toString(),
        new RoomRequestCallback() {
            @Override
            public void onRoomRequestSend(int errorCode, String requestID) {
                if (errorCode == 0) {
                    mRoomRequestID = requestID;
                }
            }
        });
// ...
}

 public void sendRoomRequest(String receiverID, String extendedData, RoomRequestCallback callback) {
        if (zimProxy.getZIM() == null || currentRoom == null || currentUser == null) {
            return;
        }
        RoomRequest roomRequest = new RoomRequest();
        roomRequest.receiver = receiverID;
        roomRequest.sender = currentUser.userID;
        roomRequest.extendedData = extendedData;
        roomRequest.actionType = RoomRequestAction.ACTION_REQUEST;

        byte[] bytes = roomRequest.toString().getBytes(StandardCharsets.UTF_8);
        ZIMCommandMessage commandMessage = new ZIMCommandMessage(bytes);
        zimProxy.sendMessage(commandMessage, currentRoom.roomID, ZIMConversationType.ROOM, new ZIMMessageSendConfig(),
            new ZIMMessageSentCallback() {
                @Override
                public void onMessageAttached(ZIMMessage message) {

                }

                @Override
                public void onMessageSent(ZIMMessage message, ZIMError errorInfo) {
                    if (errorInfo.code == ZIMErrorCode.SUCCESS) {
                        roomRequest.requestID = String.valueOf(message.getMessageID());
                        roomRequestMap.put(roomRequest.requestID, roomRequest);
                    }
                  // ...
                }
            });
    }
//updateUI 为示例代码封装方法 https://github.com/ZEGOCLOUD/zegocloud_sdk_demo_android/blob/38cc405f591e42412cfb0542bfe4682b9a311b76/best_practice/app/src/main/java/com/zegocloud/demo/bestpractice/components/cohost/CoHostButton.java#L137
public void updateUI() {
    ZEGOSDKUser localUser = ZEGOSDKManager.getInstance().expressService.getCurrentUser();
    ZIMService zimService = ZEGOSDKManager.getInstance().zimService;
    if (ZEGOLiveStreamingManager.getInstance().isCoHost(localUser.userID)) {
        coHostUI();
    } else if (ZEGOLiveStreamingManager.getInstance().isAudience(localUser.userID)) {
        RoomRequest roomRequest = zimService.getRoomRequestByRequestID(mRoomRequestID);
        if (roomRequest == null) {
            audienceUI();
        } else {
            requestCoHostUI();
        }
    }
}
  1. 本地端(观众端)将等待主播的响应。
    • 如果主播拒绝了连麦请求:本地端的申请状态将切换为不申请。
    • 如果主播接受了连麦请求:将开始连麦(有关开始和结束连麦的详细信息,请参考 开始或结束连麦部分)。

4. 接受或拒绝连麦请求

  1. 在示例代码中,当主播收到连麦请求的房间信令时,用户列表中的按钮上会出现一个红点,主播可以在点击用户列表后,选择接受或拒绝用户的连麦请求。
  2. 主播响应后,会发送接受或拒绝的房间信令。此处不再进一步描述发送房间信令的相关逻辑。完整代码可以在 RoomRequestButton.java 和 RoomRequestListAdapter 中查看。
关键代码片段
  1. 收到连麦请求时,在用户列表上,显示红点的相关代码如下:
// ...
@Override
public void onInComingRoomRequestReceived(RoomRequest request) {
    checkRedPoint();
}

private void showRedPoint() {
    redPoint.setVisibility(View.VISIBLE);
}

private void hideRedPoint() {
    redPoint.setVisibility(View.GONE);
}

public void checkRedPoint() {
    ZEGOSDKUser localUser = ZEGOSDKManager.getInstance().expressService.getCurrentUser();
    if (ZEGOLiveStreamingManager.getInstance().isHost(localUser.userID)) {
        List<RoomRequest> myReceivedRoomRequests = ZEGOSDKManager.getInstance().zimService.getMyReceivedRoomRequests();
        boolean showRedPoint = false;
        for (RoomRequest roomRequest : myReceivedRoomRequests) {
            String extendedData = roomRequest.extendedData;
            RoomRequestExtendedData data = RoomRequestExtendedData.parse(extendedData);
            if (data != null && data.roomRequestType == roomRequestType) {
                showRedPoint = true;
                break;
            }
        }
        if (showRedPoint) {
            showRedPoint();
        } else {
            hideRedPoint();
        }
    }
}
  1. 在房间请求列表中,主播可以选择点击接受或拒绝。
@Override
public void onBindViewHolder(@NonNull ViewHolder holder, int position) {
    // ...

    agree.setOnClickListener(v -> {
        ZEGOSDKManager.getInstance().zimService.acceptRoomRequest(roomRequest.requestID, new RoomRequestCallback() {
            @Override
            public void onRoomRequestSend(int errorCode, String requestID) {

            }
        });
    });

    disagree.setOnClickListener(v -> {
        ZEGOSDKManager.getInstance().zimService.rejectRoomRequest(roomRequest.requestID, new RoomRequestCallback() {
            @Override
            public void onRoomRequestSend(int errorCode, String requestID) {

            }
        });
    });
}

5. 开始连麦

开始连麦后的逻辑与 快速开始 相同。如果您不熟悉如何推流和拉流以及如何渲染它们,请参考 快速开始。

当观众接收到主播同意连麦的房间信令时,他们可以通过调用 Express SDK 的相关方法来预览和推流,从而成为连麦主播。完整代码可以在 LiveStreamingActivity.java 和 ExpressService.java 中查看。

关键代码片段
public class LiveStreamingActivity extends AppCompatActivity {
    // ...
    @Override
    public void onOutgoingRoomRequestAccepted(RoomRequest request) {
        RoomRequestExtendedData data = RoomRequestExtendedData.parse(extendedData);
        if (data != null && data.roomRequestType == RoomRequestType.REQUEST_COHOST) {
            ExpressService expressService = ZEGOSDKManager.getInstance().expressService;
            ZEGOSDKUser currentUser = expressService.getCurrentUser();
            if (ZEGOLiveStreamingManager.getInstance().isAudience(currentUser.userID)) {
                List<String> permissions = Arrays.asList(permission.CAMERA, permission.RECORD_AUDIO);
                requestPermissionIfNeeded(permissions, new RequestCallback() {

                    @Override
                    public void onResult(boolean allGranted, @NonNull List<String> grantedList,
                        @NonNull List<String> deniedList) {
                        ZEGOLiveStreamingManager.getInstance().startCoHost();
                    }
                });
            }
        }
    }
    // ...
}

6. 结束连麦

当观众结束连麦后,他们需要调用 Express SDK 的相关方法停止预览和推流,完整代码可在 CoHostService.java 中查看,以下是关键代码:

public void endCoHost() {
    // 移除连麦用户
    removeCoHost(ZEGOSDKManager.getInstance().expressService.getCurrentUser());
    // 关闭麦克风
    ZEGOSDKManager.getInstance().expressService.openMicrophone(false);
    // 关闭摄像头
    ZEGOSDKManager.getInstance().expressService.openCamera(false);
    // 停止预览
    ZEGOSDKManager.getInstance().expressService.stopPreview();
    // 停止推流
    ZEGOSDKManager.getInstance().expressService.stopPublishingStream();
}

在实现视频通话、直播等视频场景时,请注意视频分辨率与价格之间的关系。

在同一房间内播放多个视频流时,将基于分辨率总和进行计费,并且不同分辨率将对应不同的计费档次。

计算最终分辨率时,包括以下视频流:

  1. 直播视频画面(例如主播画面、连麦画面、PK 对战画面等)
  2. 视频通话中,每个人的视频画面
  3. 屏幕共享画面
  4. 云录制服务的分辨率
  5. 直播创作分辨率

在您的应用上线前,请确保您已检查所有配置并确认适用于您业务场景的计费档次,以避免不必要的损失。更多详情请参见 定价。

完成连麦功能

恭喜您,完成上述步骤后,您已经实现了连麦功能。

本篇目录
  • 免费试用
  • 提交工单
    咨询集成、功能及报价等问题
    电话咨询
    400 1006 604
    咨询客服
    微信扫码,24h在线

    联系我们

  • 文档反馈
