视频采集旋转

更新时间:2023-01-05 17:43

功能简介

ZEGO 针对移动端提供 4 种采集旋转模式(固定比例模式、自适应模式、对齐模式及自定义模式),以简化开发者实现多端旋转表现时面临的复杂适配问题,如摄像头角度、分辨率、自动旋转、statusbar(状态栏)位置适配等。您可以根据旋转表现和业务场景要求,通过 setAppOrientationMode 接口配置不同模式。

  • 为保证预期的效果,需要推拉流端在一次通话或同一房间内都保持相同的模式。
  • 推拉流版本需要同时保持 v2.23.0 版本以上,才能使用自适应以及对齐模式,因此建议您在新应用中使用。
  • PC 端、Web 端以及混流服务已适配旋转模式,由于它们没有移动端的旋转特性,因此默认 statusbar 在屏幕上方。
  • 固定比例模式支持所有协议场景,自适应以及对齐模式仅支持 ZEGO RTC 私有协议以及 ZEGO 混流服务。

固定比例模式

在固定比例模式下,视频输出方向相对 statusbar 总是保持固定比例,视频画面比例取决于编码分辨率比例。

优势:固定比例模式适用于所有场景,也是直播场景中常用的模式。该模式在采集端已处理好视频画面的旋转,拉流端不需要额外处理,因此无直播分发渠道的兼容性问题。

编码比例为竖屏时,推流及拉流端表现如下:

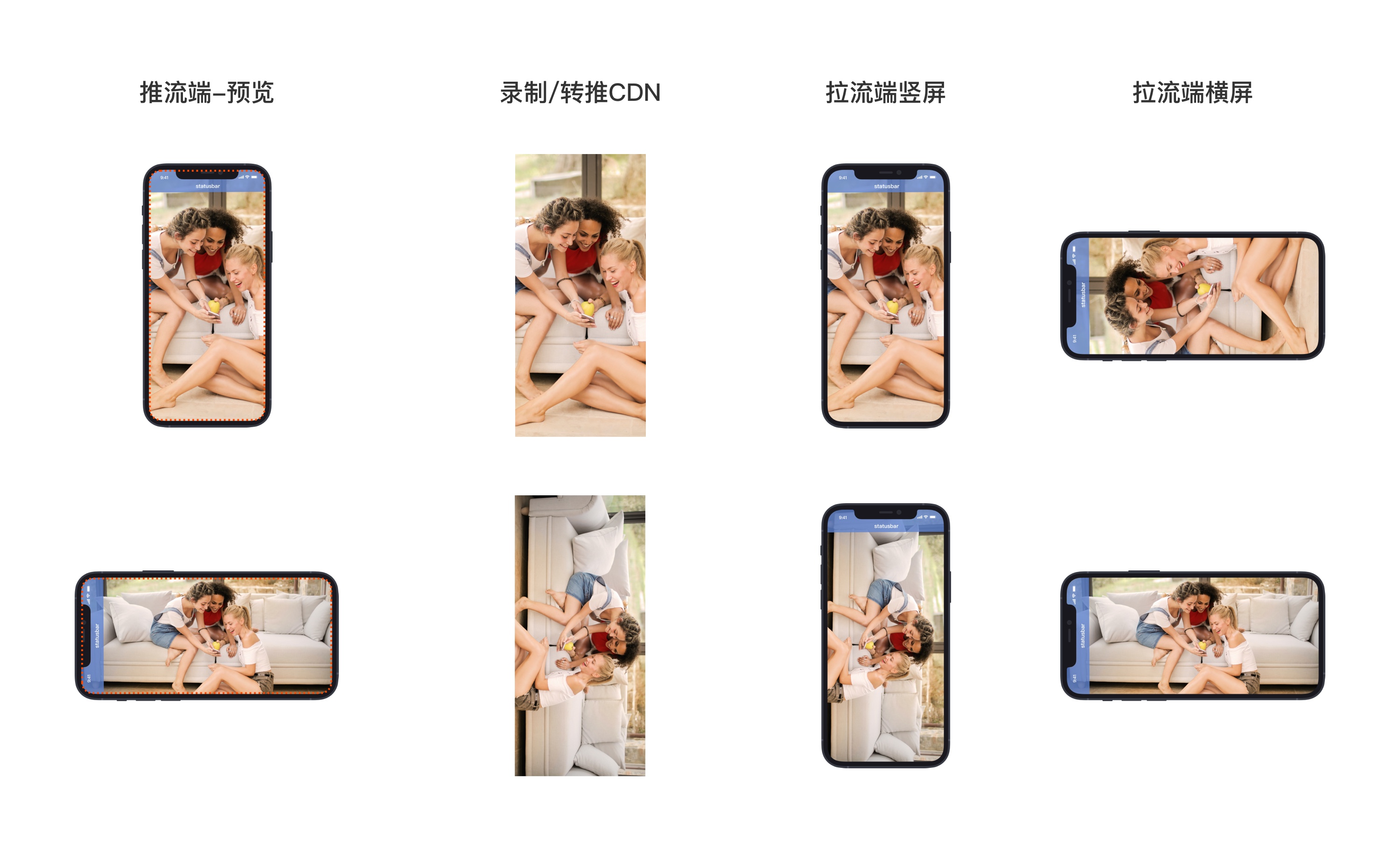

  • UI 固定为竖屏

/Pics/Express/collection_rotate/fixed_UI_vertical.jpg

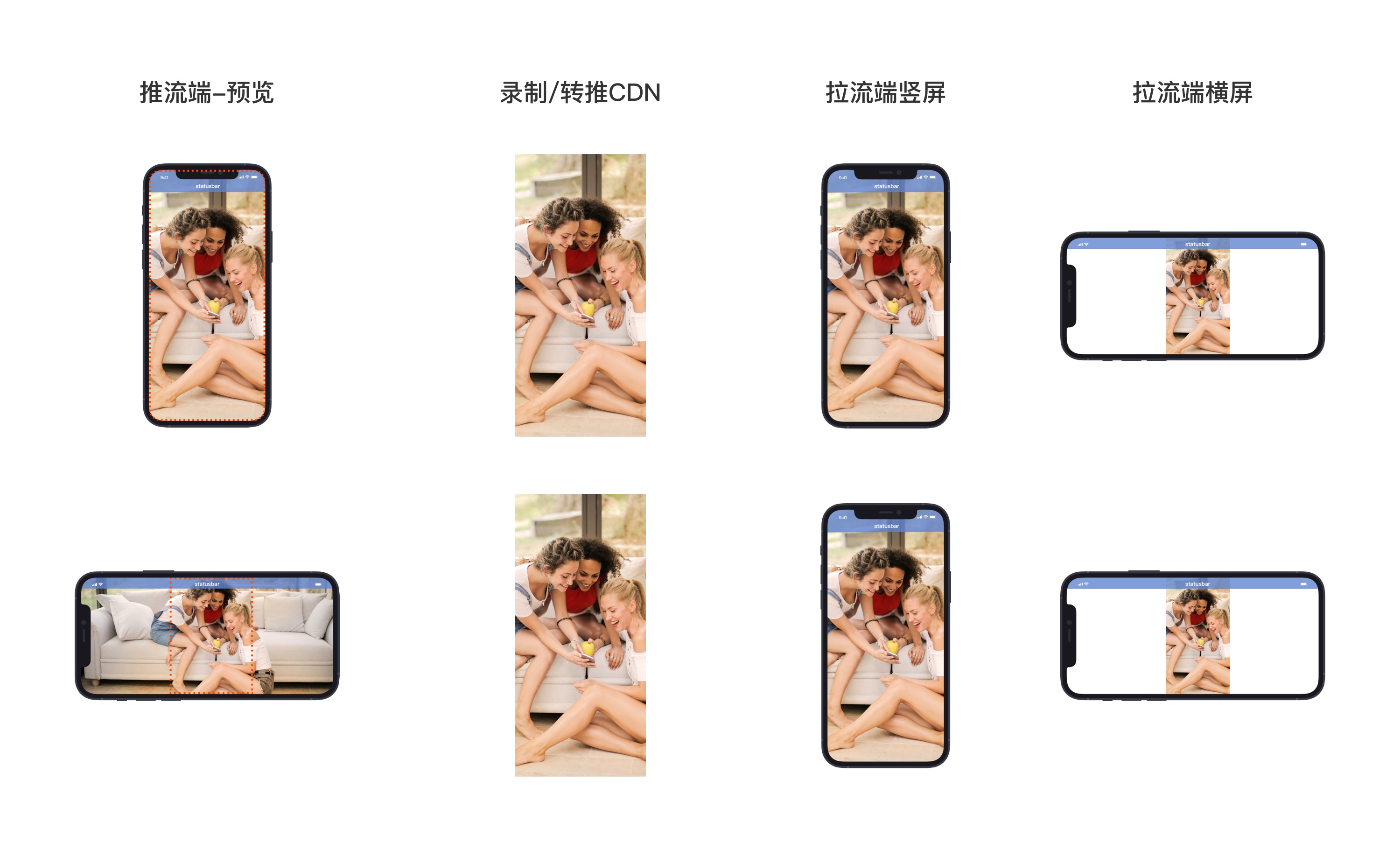

  • UI 不锁定(启用 App 屏幕自动旋转)

/Pics/Express/collection_rotate/fixed_UI_rotate.jpg

自适应模式

在自适应模式下,无论何种手持方式或 UI 方向,图像会总保持垂直地面向上。

优势:在自适应模式下,用户可以选择自己喜欢的手持方式进行视频通话,适用于 1v1 或多人视频的 RTC 场景,您也可以通过混流转推实现直播业务。

  • 自适应模式不支持直推 CDN。如果您需要直播,可以通过 ZEGO 混流服务处理多人画面旋转表现后,再转推 CDN,如有需要,可联系 ZEGO 技术支持开通该配置。
  • 自适应模式在 ZEGO 私有传输协议中记录了摄像头角度、手持方式、statusbar 位置等信息,因此仅支持 ZEGO RTC 协议及 ZEGO 混流服务。

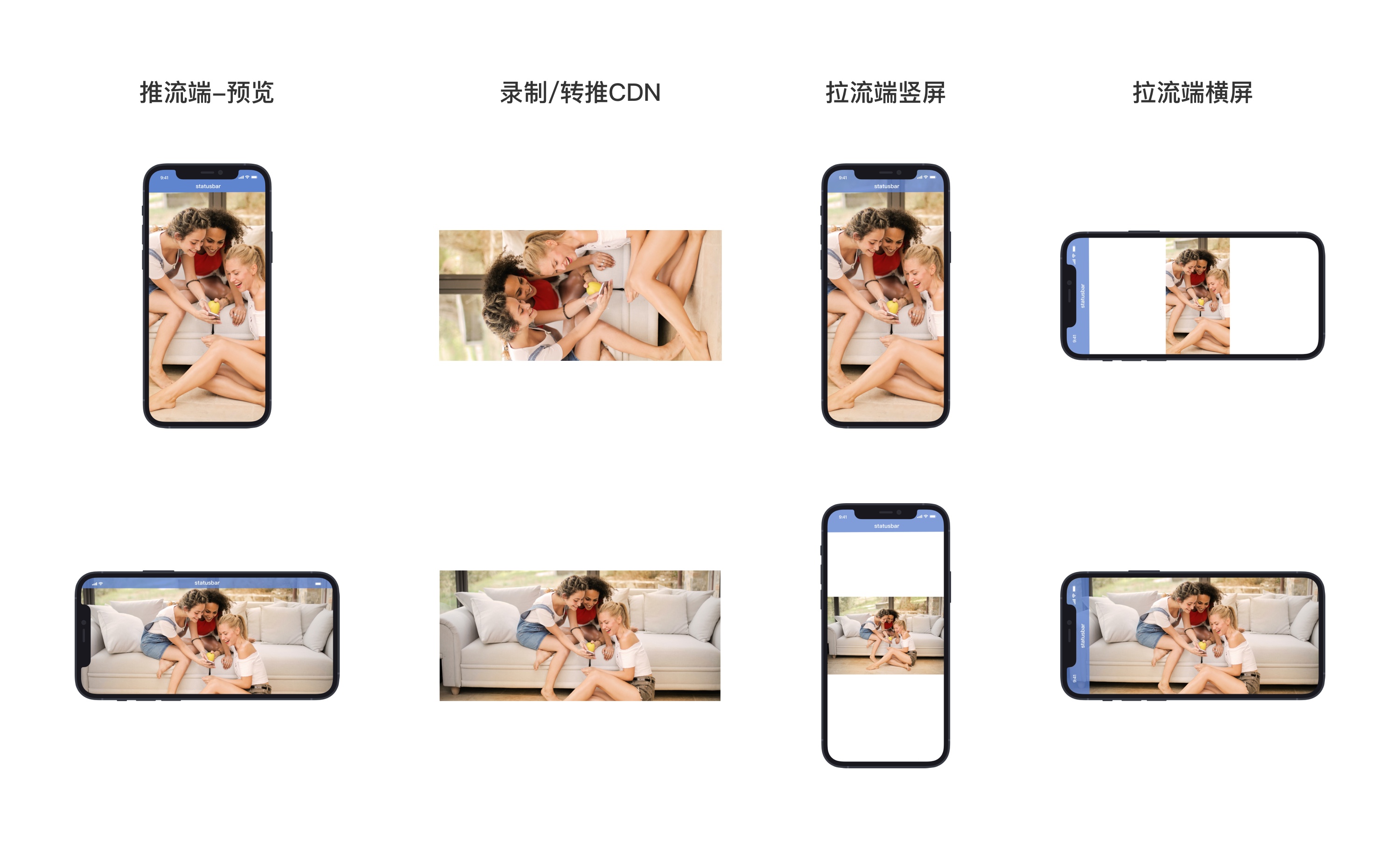

表现如下:

/Pics/Express/collection_rotate/Adaptive_mode.jpg

对齐模式

在对齐模式下,以 statusbar 作为参考,播放端的视频方向与推流端预览的视频方向一致。播放端会以 statusbar 作为参考对图像进行旋转,播放端的旋转角度和推流端预览的旋转角度一致。

优势:对齐模式与自适应模式类似,但用户可以结合自动旋转开关和手持方式,主动调整满屏或等比缩放的画面表现,适用于 1v1 或多人视频的 RTC 场景。

  • 对齐模式不支持直推 CDN。如果您需要直播,可以通过 ZEGO 混流服务处理多人画面旋转表现后,再转推 CDN,如有需要,可联系 ZEGO 技术支持开通该配置。

  • 对齐模式在ZEGO私有传输协议中记录了摄像头角度、手持方式、statusbar 位置等信息,因此仅支持 ZEGO RTC 协议及 ZEGO 混流服务。

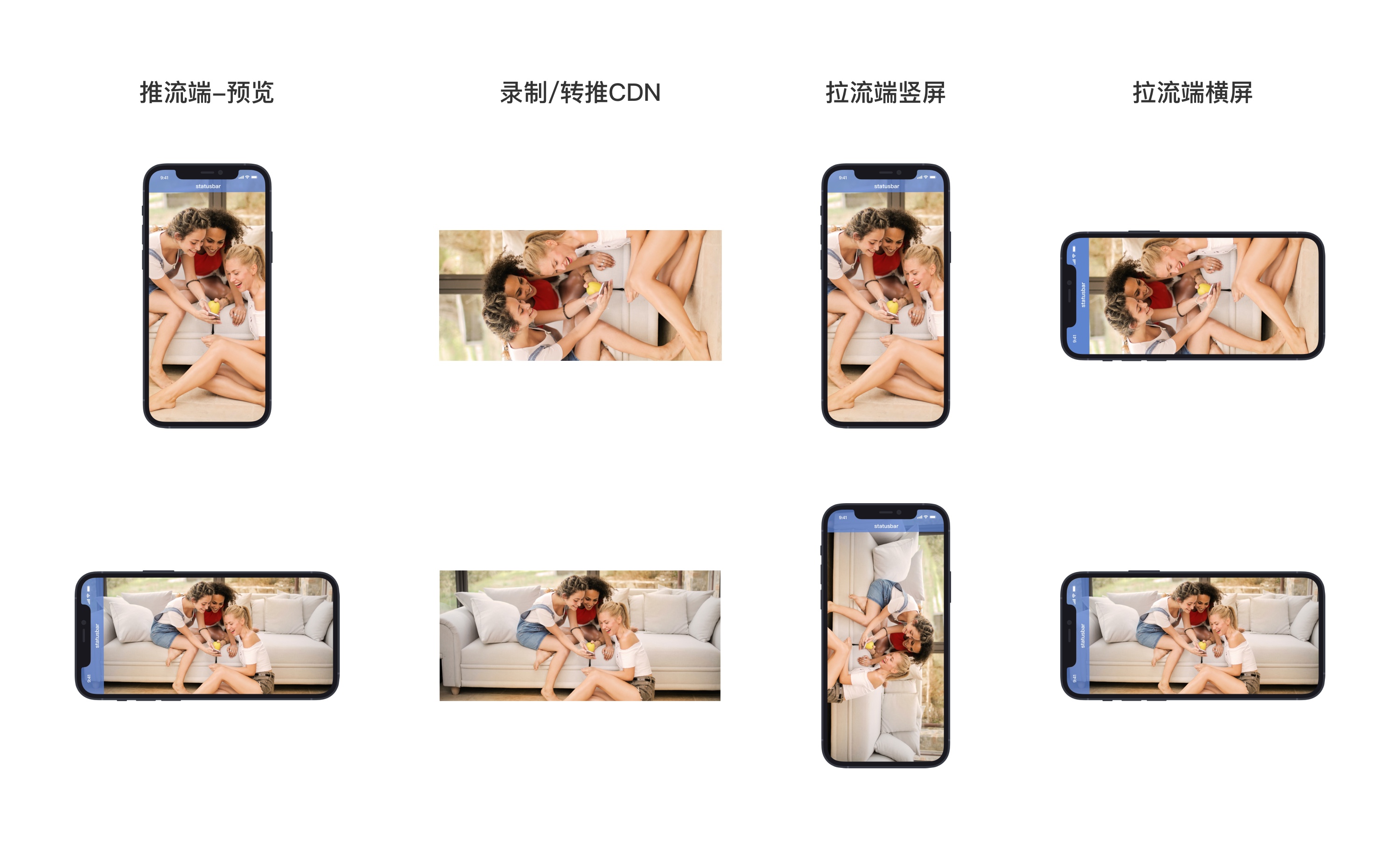

  • UI 固定为竖屏时:

  • /Pics/Express/collection_rotate/alignment_UI_vertical.jpg

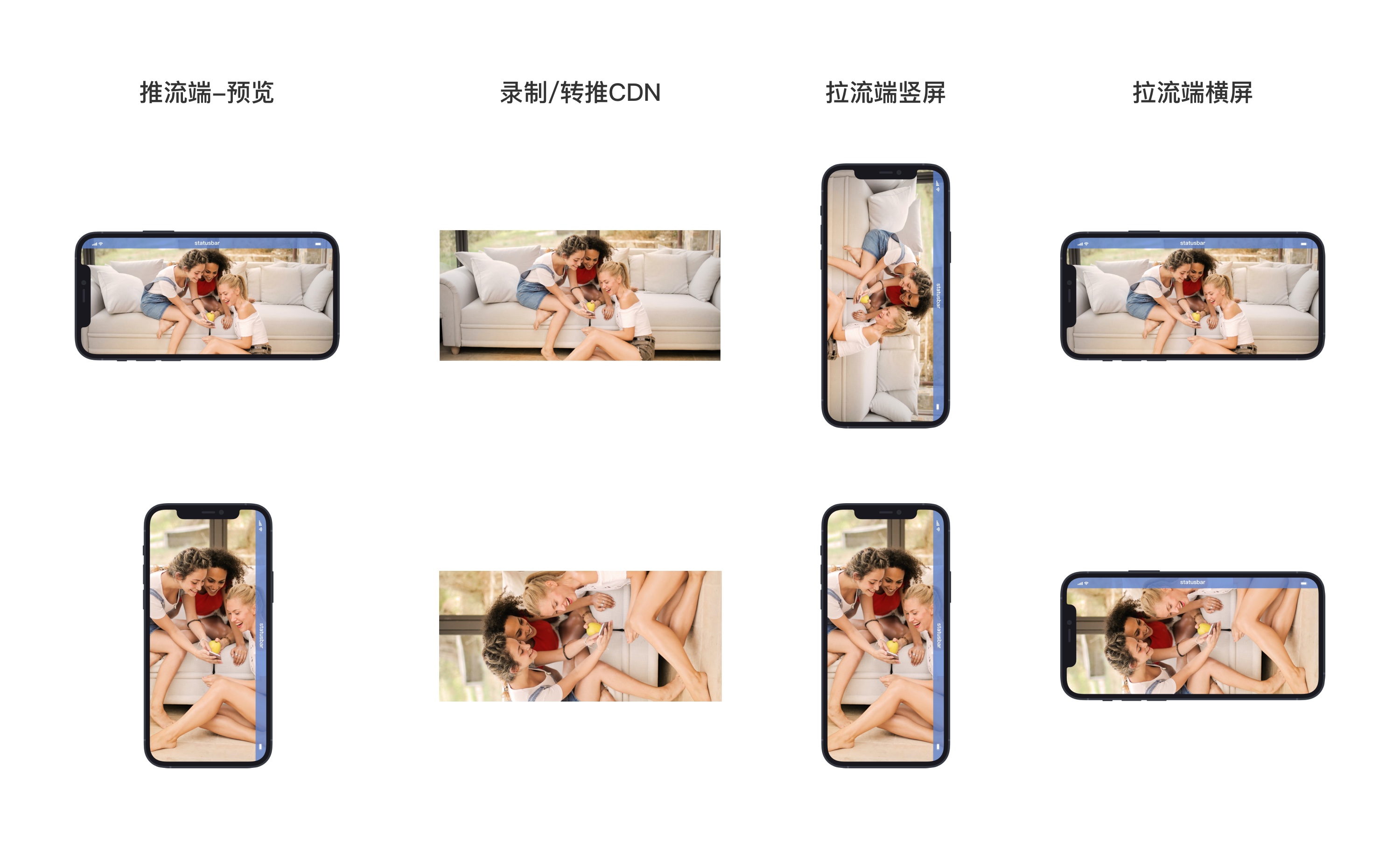

    • UI 固定为横屏时:

    /Pics/Express/collection_rotate/alignment_UI_horizontal.jpg

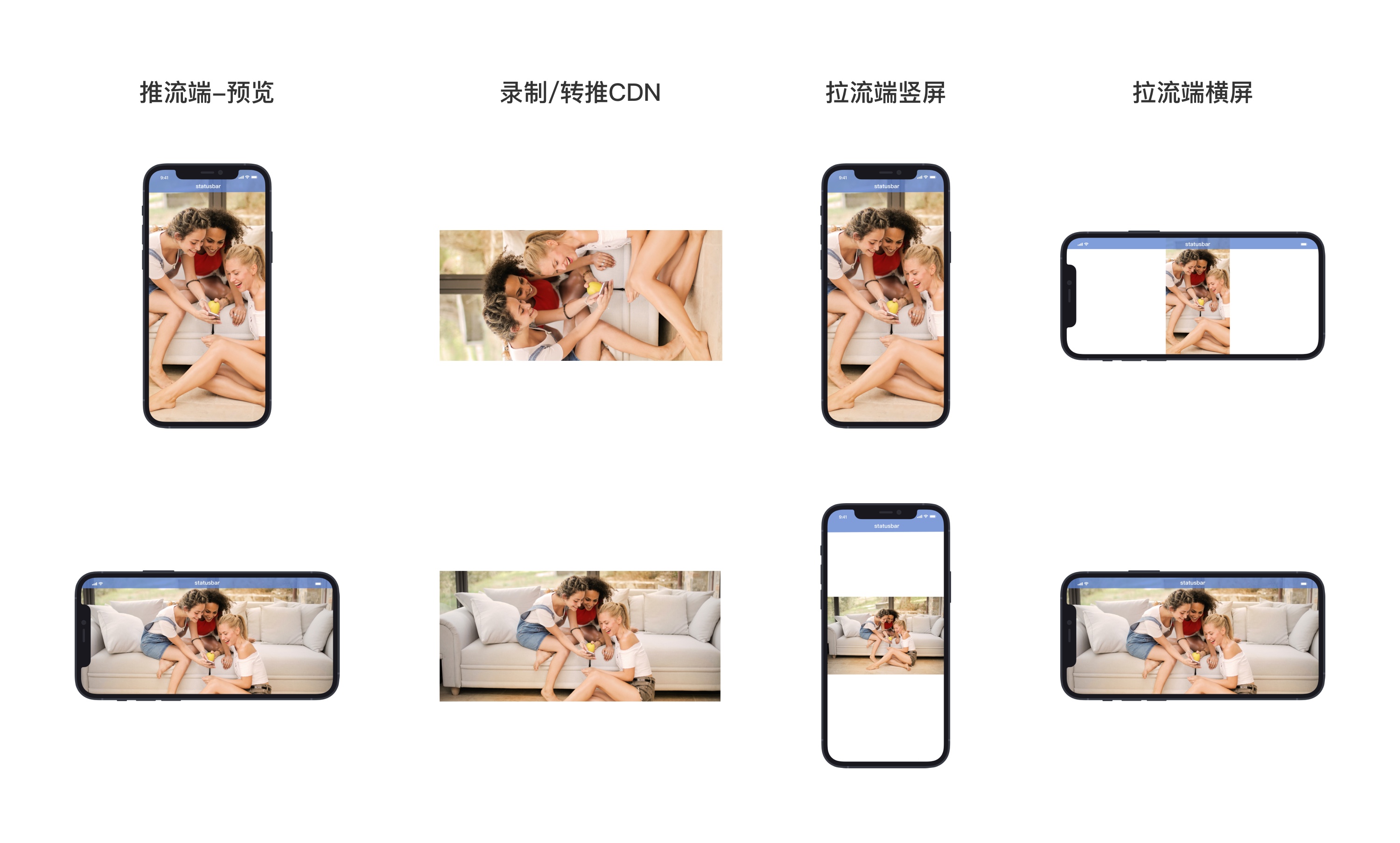

    • UI 不锁定(启用 App 屏幕自动旋转)

    /Pics/Express/collection_rotate/alignment_UI_rotate.jpg

    自定义模式(默认)

    在自定义模式下,您可以根据需求自定义视频采集旋转的表现形式,实现方式更加灵活,具体实现步骤,请参考 如何自定义视频采集旋转方式?

    实现流程

    以下实现流程仅适用于固定比例模式、自适应模式及对齐模式,如需自定义视频采集旋转方式,请参考 如何自定义视频采集旋转方式?

    推流端

    推流端需要调用 setAppOrientationMode 接口设置任意一种采集旋转模式。

    请在调用 startPublishingStreamstartPreview 接口前,调用 setAppOrientationMode 接口,且建议在 createEngine 后立刻调用 setAppOrientationMode 接口。

    • 设置为固定比例模式:
    ZegoExpressEngine.getEngine().setAppOrientationMode(ZegoOrientationMode.FIXED_RESOLUTION_RATIO);
    • 设置为自适应模式:
    ZegoExpressEngine.getEngine().setAppOrientationMode(ZegoOrientationMode.ADAPTION);
    • 设置为对齐模式:
    ZegoExpressEngine.getEngine().setAppOrientationMode(ZegoOrientationMode.ALIGNMENT);

    拉流端

    仅自适应模式下,拉流端需要在拉流前调用 setAppOrientationMode 接口设置自适应模式。

    ZegoExpressEngine.getEngine().setAppOrientationMode(ZegoOrientationMode.ADAPTION);
