使用微信原生组件实现通话

---

1 功能简介

本文将介绍使用微信小程序原生推拉流组件 <live-pusher> 和 <live-player> 进行推拉流。

2 前提条件

在实现基本的实时音视频功能之前，请确保：

• 已在 ZEGO 控制台 创建项目，申请有效的 AppID 和 ServerSecret，详情请参考 控制台 - 项目管理 中的“项目信息”。
• 已在项目中集成 ZEGO Express SDK，详情请参考 微信小程序 - 集成 SDK。

3 实现流程

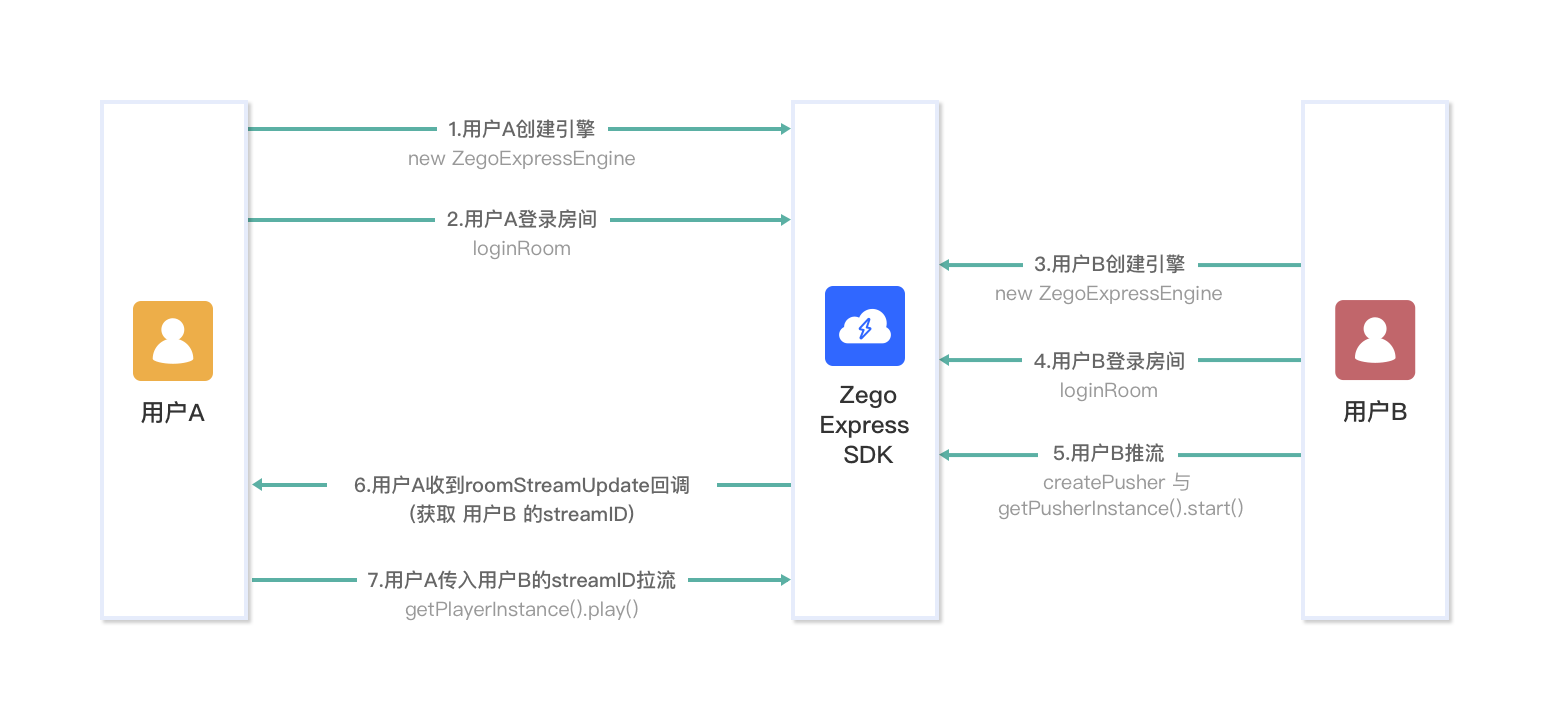

用户通过 ZEGO Express SDK 进行视频通话的基本流程为：

用户 A、B 加入房间，用户 B 预览并将音视频流推送到 ZEGO 云服务（推流），用户 A 收到用户 B 推送音视频流的通知之后，在通知中播放用户 B 的音视频流（拉流）。

3.1 配置微信小程序后台

在初始化 SDK 前，需要在 微信公众平台 中进行如下配置：

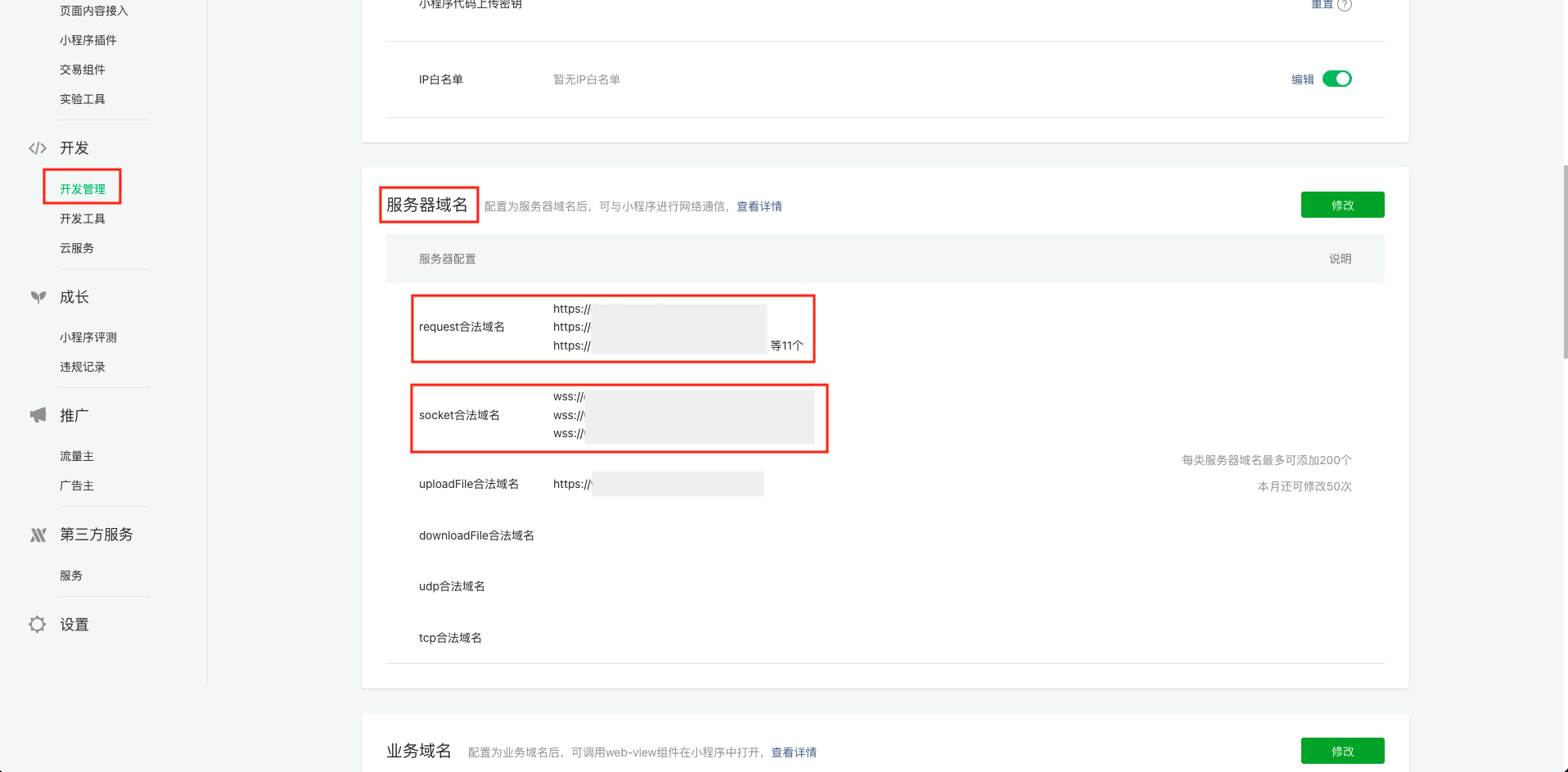

• 服务器域名配置：在“小程序后台 > 开发管理 > 开发设置 > 服务器域名”中，按照协议分类，将即构 Server 地址、LogUrl、以及用户业务需要用到的地址填到指定的“request合法域名”或“socket合法域名”中。

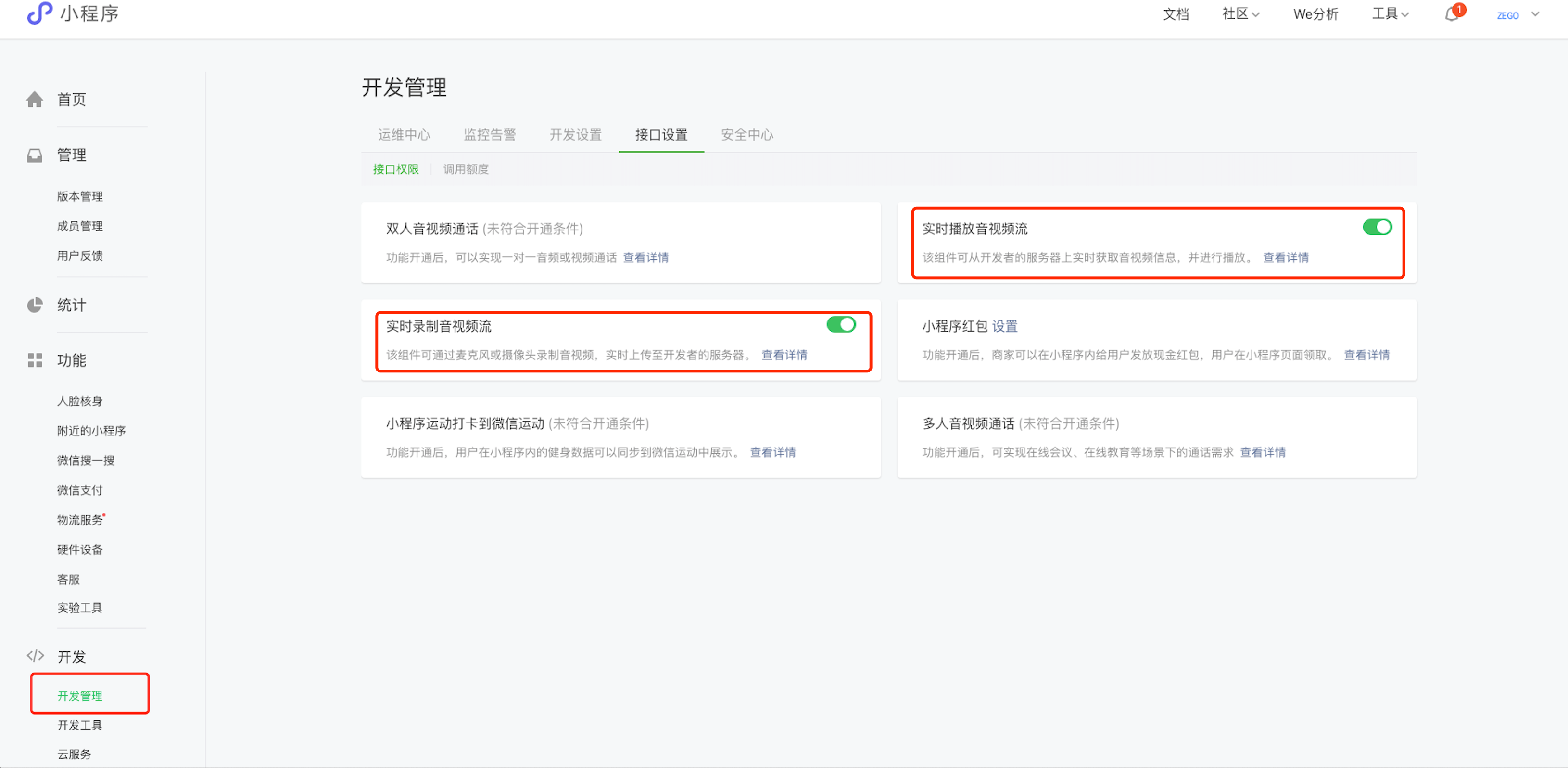

• 相关功能开启：在“小程序后台 > 开发管理 > 接口设置 > 接口权限”中，打开 实时播放音视频流 和 实时录制音视频流 功能开关。



3.2 初始化

1. 创建界面

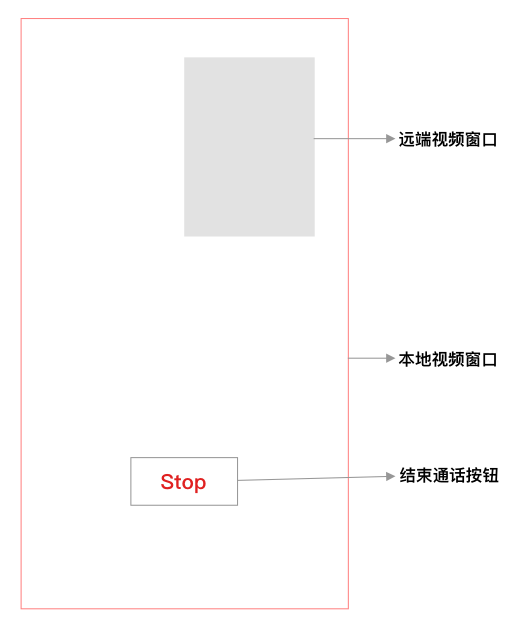

根据场景需要，为您的项目创建视频通话的用户界面。我们推荐您在项目中添加如下元素：

• 本地预览窗口
• 远端视频窗口
• 结束按钮

参考界面代码：

<view wx:if="{{canShow== 1}}" class="">
  <view class="containerBase">
    <live-pusher class="testpusher" wx:if="{{livePusherUrl}}" url="{{livePusherUrl}}" aspect="3:4" bindstatechange="onPushStateChange" autopush mode="SD" min-bitrate="800" max-bitrate="1500"
    bindaudiovolumenotify="bindaudiovolumenotify"  bindnetstatus="onPushNetStateChange" waiting-image="https://storage.zego.im/downloads/pause_publish.png"   ></live-pusher>
    <live-player  wx:for="{{livePlayerList}}" wx:key="streamID" id="{{item.streamID}}" src="{{item.url}}" mode="RTC" autoplay enable-metadata="true" bindmetadatachange="binddatachange"  bindstatechange="onPlayStateChange" bindnetstatus="onPlayNetStateChange"></live-player>
  </view>
  <view class="index-container">
    <view class='input-container'>
      <input value="{{roomID}}" bindinput="bindKeyInput" placeholder="请输入房间 ID" placeholder-style='color: #b3b3b3; font-size: 14px;' class="room-input" />
      <text class="tip"></text>
    </view>
    <view class="button-container">
      <button bindtap="openRoom" data-role="1" data-option="videoAndAudio" hover-class="none" class="openRoom">
        加入房间(推流)
      </button>


      <button bindtap="logout" hover-class="none">退出房间</button>
    </view>
  </view>
</view>
<view class="settings">
  <button wx:if="{{canShow==0}}" open-type="openSetting" bindopensetting="settingCallback">
    授权使用摄像头和麦克风
  </button>
</view>

2. 创建引擎

创建 ZegoExpressEngine 引擎实例，将申请到的 AppID 传入参数 “appID”，将获取到的 Server 地址传入参数 “server”。

// 初始化实例
zg = new ZegoExpressEngine(appID, server);

如果需要注册回调，开发者可根据实际需要，实现 ZegoEvent 中的某些方法，创建引擎后可通过调用 on 接口设置回调。

zg.on('roomStateUpdate', (roomID, state, errorCode, extendedData) => {
    if (state == 'DISCONNECTED') {
        // 与房间断开了连接
    // ...
    }

    if (state == 'CONNECTING') {
        // 与房间尝试连接中
    // ...
    }

    if (state == 'CONNECTED') {
        // 与房间连接成功
    // ...
    }
})

3.3 登录房间

1. 获取登录 Token

登录房间需要用于验证身份的 Token，获取方式请参考 用户权限控制。如需快速调试，建议使用控制台生成的临时 Token，生成临时 Token 的具体操作请参考 控制台 - 项目管理。

2. 登录房间

您可以调用 SDK 的 loginRoom 接口，传入房间 ID 参数 “roomID”、“token” 和用户参数 “user”，登录房间。您可通过监听 roomStateUpdate 回调实时监控自己在本房间内的连接状态，具体请参考 4.1 常见通知回调 中的“4.1.1 我在房间内的连接状态变化通知”。

roomID 和 user 的参数由您本地生成，但是需要满足以下条件：

• 同一个 AppID 内，需保证 “roomID” 全局唯一。
• 同一个 AppID 内，需保证 “userID” 全局唯一，建议开发者将 “userID” 与自己业务的账号系统进行关联。

// 登录房间，成功则返回 true
const result = await zg.loginRoom(roomID, token, {userID, userName});

3.4 将自己的音视频流推送到 ZEGO 音视频云

3.4.1 创建对应业务场景的 WXML

根据您的业务场景需求，编写 WXML 文件，创建推拉流组件 <live-pusher> 和 <live-player>。

• <live-pusher> 组件用于小程序的实时推送音视频流功能。
• <live-player> 组件用户小程序的实时播放音视频流功能。

<live-pusher class="testpusher" wx:if="{{livePusherUrl}}" url="{{livePusherUrl}}" aspect="3:4" bindstatechange="onPushStateChange" autopush mode="SD" min-bitrate="800" max-bitrate="1500"
    bindaudiovolumenotify="bindaudiovolumenotify"  bindnetstatus="onPushNetStateChange" waiting-image="https://storage.zego.im/downloads/pause_publish.png"   ></live-pusher>
<live-player  wx:for="{{livePlayerList}}" wx:key="streamID" id="{{item.streamID}}" src="{{item.url}}" mode="RTC" autoplay enable-metadata="true" bindmetadatachange="binddatachange"  bindstatechange="onPlayStateChange" bindnetstatus="onPlayNetStateChange"></live-player>

• bindstatechange 表示播放状态变化事件。
• bindaudiovolumenotify 表示播放音量大小通知。
• bindnetstatus 表示网络状态通知。

3.4.2 推送音视频流到 ZEGO 音视频云

调用 startPublishingStream 获取推流地址，并将推流地址赋值给 <live-pusher> 组件的 url 属性。

推送音视频流到 ZEGO 音视频云：

• autopush 为 true，自动推送音视频。
• autopush 为 false，通过 wx.createLivePusherContext，可以创建 <live-pusher> 上下文 LivePusherContext 对象，调用 LivePusherContext.start 推送音视频。

您可通过监听 publisherStateUpdate 回调知晓是否成功推送音视频，具体回调设置请参考 4.1 常见通知回调 中的“4.1.3 房间内流状态变更的通知”。

// 推流方登录房间成功后触发推流
 let {
      url
    } = await zg.startPublishingStream(this.data.pushStreamID, publishOption);
    this.setData({
        livePusherUrl: url,
        livePusher: wx.createLivePusherContext(),
      },
      () => {
        //开始推流，若组件 live-pusher 设置autopush为true，也可以不执行这一行代码
        this.data.livePusher.start();
      }
    );

3.5 拉取其他用户的音视频

进行视频通话时，我们需要拉取到其他用户的音视频。

通过调用startPlayingStream 获取拉流地址，并将拉流地址赋值给 <live-player> 组件的 url 属性。

播放拉流音视频：

• autoplay 为 true，自动播放拉流音视频。
• autoplay 为 false，通过 wx.createLivePlayerContext 传入 <live-player> 组件 ID，可以创建 <live-player> 上下文 LivePlayerContext 对象，调用 LivePlayerContext.play 播放拉流音视频。

您可通过监听 playerStateUpdate 回调知晓是否成功拉取音视频，具体请参考 4.1 常见通知回调 中的“4.1.5 用户拉取音视频流的状态通知”。

远端用户推送的 “streamID” 可以从 roomStreamUpdate 回调中获得，具体回调设置请参考 4.1 常见通知回调 中的“4.1.3 房间内流状态变更的通知”。

const setPlayUrl = (streamID, url, context) => {
  if (!url) {
    console.log(">>>[liveroom-room] setPlayUrl, url is null");
    return;
  }
  console.log("setPlayUrl", streamID, url);
  for (let i = 0; i < context.data.livePlayerList.length; i++) {
    if (
      context.data.livePlayerList[i]["streamID"] === streamID &&
      context.data.livePlayerList[i]["url"] === url
    ) {
      console.log(
        ">>>[liveroom-room] setPlayUrl, streamID and url are repeated"
      );
      return;
    }
  }

  let streamInfo = {
    streamID: "",
    url: ""
  };
  let isStreamRepeated = false;

  // 相同 streamID 的源已存在，更新 Url
  for (let i = 0; i < context.data.livePlayerList.length; i++) {
    if (context.data.livePlayerList[i]["streamID"] === streamID) {
      isStreamRepeated = true;
      context.data.livePlayerList[i]["url"] = url;
      break;
    }
  }

  // 相同 streamID 的源不存在，创建新 player
  if (!isStreamRepeated) {
    streamInfo["streamID"] = streamID;
    streamInfo["url"] = url;
    streamInfo["playerContext"] = wx.createLivePlayerContext(streamID);
    context.data.livePlayerList.push(streamInfo);
  }
  app.globalData.livePlayerList = context.data.livePlayerList
  context.setData({
    livePlayerList: context.data.livePlayerList,
  });
};
const playAll = async (streamList, context) => {
  console.log("streamList", streamList);
  if (streamList.length === 0) {
    console.log("startPlayingStream, streamList is null");
    return;
  }

  // 获取每个 streamId 对应的拉流 url
  for (let i = 0; i < streamList.length; i++) {
    /** 开始拉流，返回拉流地址 */
    try {
      console.error('type', context.data.playSource)
      let {
        streamID,
        url
      } = await zg.startPlayingStream(
        streamList[i].streamID, {
          sourceType: context.data.playSource || "BGP"
        }
      );
      console.log("streamID", streamID, url);
      setPlayUrl(streamID, url, context);
    } catch (error) {
      console.error("error", error);
    }
  }
};
const stopPlayAll = (streamList, context) => {
  if (streamList.length === 0) {
    console.log("stopPlayAll, streamList is empty");
    return;
  }
  let playStreamList = context.data.livePlayerList;
  for (let i = 0; i < streamList.length; i++) {
    let streamID = streamList[i].streamID;
    zg.stopPlayingStream(streamID);
    // 把远程被删除的流从播放的流列表中删除
    for (let j = 0; j < playStreamList.length; j++) {
      if (playStreamList[j]["streamID"] === streamID) {
        playStreamList.splice(j, 1);
        break;
      }
    }
  }
  context.setData({
    livePlayerList: playStreamList
  });
};
// 在 SDK 的回调 roomStreamUpdate 中获取拉流 streamID
// 当用户加入或离开房间时，该事件被触发
zg.on("roomStreamUpdate", (roomID, updateType, streamList) => {
  console.warn("roomStreamUpdate", roomID, updateType, streamList);
  if (updateType === "ADD") {
    this.setData({
      streamList: streamList
    })
    playAll(streamList, this);
  } else {
    stopPlayAll(streamList, this);
  }
});

注意事项

如果用户在音视频通话的过程中，遇到相关错误，可查询 错误码。

4 常用功能

4.1 常见通知回调

4.1.1 我在房间内的连接状态变化通知

roomStateUpdate：本地调用 loginRoom 加入房间时，您可通过监听该回调实时监控自己在该房间内的连接状态。

用户可以在回调中根据不同状态处理业务逻辑。

zg.on('roomStateUpdate', (roomID, state, errorCode, extendedData) => {
    if (state == 'DISCONNECTED') {
        // 与房间断开了连接
    // ...
    }

    if (state == 'CONNECTING') {
        // 与房间尝试连接中
    // ...
    }

    if (state == 'CONNECTED') {
        // 与房间连接成功
    // ...
    }
})

4.1.2 其他用户进出房间的通知

roomUserUpdate：同一房间内的其他用户进出房间时，您可通过此回调收到通知。登录房间后，当房间内有用户新增或删除时，SDK 会通过该回调通知。

// 用户状态更新回调
zg.on('roomUserUpdate', (roomID, updateType, userList) => {
    console.warn(
        `roomUserUpdate: room ${roomID}, user ${updateType === 'ADD' ? 'added' : 'left'} `,
        JSON.stringify(userList),
    );
});

4.1.3 房间内流状态变更的通知

roomStreamUpdate：流状态更新回调。登录房间后，当房间内有用户新推送或删除音视频流时，SDK 会通过该回调通知。

// 流状态更新回调
zg.on('roomStreamUpdate', async (roomID, updateType, streamList, extendedData) => {
    if (updateType == 'ADD') {
        // 流新增，开始拉流
    } else if (updateType == 'DELETE') {
        // 流删除，停止拉流
    }
});

4.1.4 用户推送音视频流的状态通知

• 推流状态事件

微信小程序会在 <live-pusher> 的 bindstatechange 绑定的方法中通知出推流状态事件，开发者需要：

a. 在 bindstatechange 绑定的回调函数中，调用 SDK 的 updatePlayerState 接口将推流状态事件透传给 SDK。

b. 在 SDK 的 publisherStateUpdate 回调中处理推流的开始、失败状态。

// live-pusher 绑定推流事件
onPushStateChange(e) {
    // 透传推流事件给 SDK
    zg.updatePlayerState(this.data.publishStreamID, e);
},

// 推流后，服务器主动推过来的，流状态更新
// NO_PUBLISH：未推流状态，PUBLISH_REQUESTING：正在请求推流状态，PUBLISHING：正在推流状态
// state: "PUBLISHING" | "NO_PUBLISH" | "PUBLISH_REQUESTING";
zg.on("publisherStateUpdate", (result) => {
    console.log("publishStateUpdate", result.state);
});

• 推流网络事件

微信小程序会在 <live-pusher> 的 bindnetstatus 绑定的方法中通知出推流网络事件，开发者需要在对应的小程序回调中，调用 SDK 的 updatePlayerNetStatus 接口将推流网络事件透传给 SDK。

// live-pusher 绑定网络状态事件
onPushNetStateChange(e) {
    //透传网络状态事件给 SDK
    zg.updatePlayerNetStatus(this.data.publishStreamID, e);
},


// SDK 推流网络质量回调
zg.on("publishQualityUpdate", (streamID, publishStats) => {
    console.log("publishQualityUpdate", streamID, publishStats);
});

4.1.5 用户拉取音视频流的状态通知

• 拉流状态事件

微信小程序会在 <live-player> 的 bindstatechange 绑定的方法中通知出拉流状态事件，开发者需要：

a. 在 bindstatechange 绑定的回调函数中，调用 SDK 的 updatePlayerState 接口将拉流状态事件透传给 SDK。

b. 在 SDK 提供的 playerStateUpdate 回调中处理拉流的开始或失败状态。

// live-player 绑定的拉流事件
onPlayStateChange(e) {
    // 透传拉流事件给 SDK
    zg.updatePlayerState(e.currentTarget.id, e);
},

// 服务器主动推过来的流的播放状态
// 视频播放状态通知；state: "NO_PLAY" | "PLAY_REQUESTING" | "PLAYING";
zg.on("playerStateUpdate", (result) => {
    console.log("playStateUpdate", result.state);
});

• 拉流网络事件

微信小程序会在 <live-player> 的 bindnetstatus 绑定的方法中通知出拉流网络事件，开发者需要在对应的小程序回调中，调用 SDK 的 updatePlayerNetStatus 接口将推流网络事件透传给 SDK。

// live-player 绑定网络状态事件
onPlayNetStateChange(e) {
    // 透传网络状态事件给 SDK
    zg.updatePlayerNetStatus(playStreamID, e);
},

// SDK 拉流网络质量回调
zg.on("playQualityUpdate", (playStreamID, playStats) => {
    console.log("playQualityUpdate", playStreamID, playStats);
});

4.2 停止音视频通话

4.2.1 停止推送/拉取音视频流

1. 停止推流

调用拉流组件上下文的 LivePusherContext.stop 方法停止推流。

// 停止推流
this.data.livePusher.stop();

2. 停止拉流

调用推流组件上下文的 LivePlayerContext.stop 方法停止拉流。

// 停止拉流
let playStreamList = this.data.livePlayerList;
for (let i = 0; i < playStreamList.length; i++) {
  let streamID = playStreamList[i].streamID;
  zg.stopPlayingStream(streamID);
  // 把远程被删除的流从播放的流列表中删除
  playStreamList.splice(i, 1);
}
this.setData({
  livePlayerList: playStreamList
});

4.2.2 退出房间

调用 SDK 的 logoutRoom 接口退出房间。

zg.logoutRoom(roomID);

5 调试视频通话功能

在真机中运行项目，运行成功后，可以看到本端视频画面。

为方便体验，ZEGO 提供了一个 Web 端调试示例 ，在该页面下，输入相同的 AppID、RoomID，输入不同的 UserID、以及对应的 Token，即可加入同一房间与真机设备互通。当成功开始音视频通话时，可以听到远端的音频，看到远端的视频画面。

6 视频通话 API 调用时序

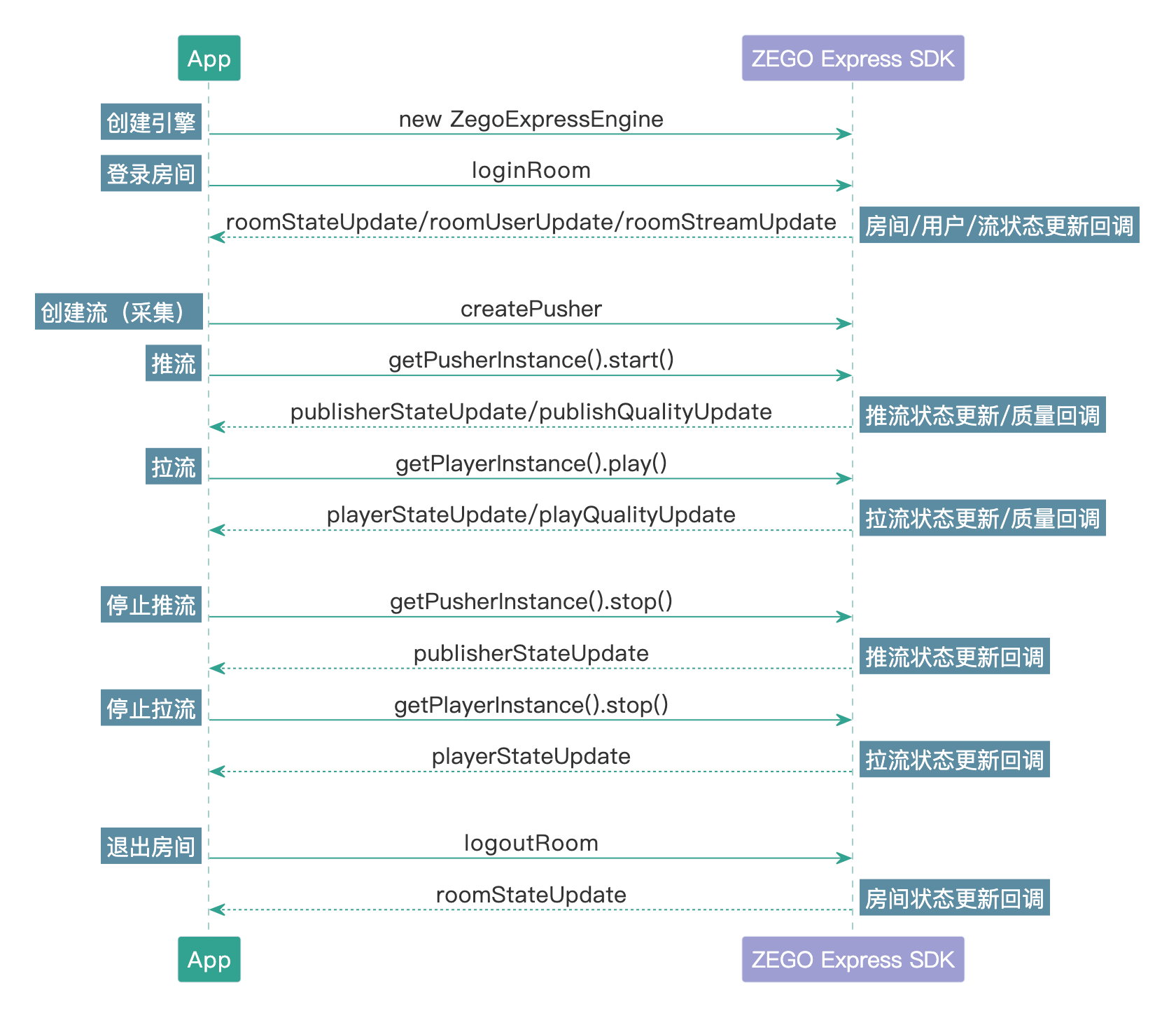

整个推拉流过程的 API 调用时序可参考下图：
