创建超级白板

创建超级白板

更新时间：2024-11-20 16:49

概念解释

ZegoExpress-Video SDK：ZEGO 音视频互动 SDK，能够提供超级白板所需的实时信令传输的能力。超级白板 SDK 必须搭配此 SDK 使用。
超级白板 SDK、ZegoSuperBoard SDK：均指提供 ZEGO 超级白板服务（ZegoSuperBoard）的 SDK。
ZegoSuperBoardView：在代码实现过程中，开发者用于展示的白板视图。
ZegoSuperBoardSubView：ZegoSuperBoardView 的子集，开发者实际创建的 View。ZegoSuperBoardView 会自动呈现最新创建或通过 switchSuperBoardSubView 指定的 ZegoSuperBoardSubView。
纯白板：指定宽、高和页数创建的白板，用户在指定的白板画布上进行实时绘制。
文件白板：基于文件创建的白板，白板宽高和页数由文件决定，实现在文件上绘制图元的业务需求。

前提条件

由于 ZegoSuperBoard SDK 需要与配套的 ZegoExpress-Video SDK 搭配使用，如已集成过 ZegoExpress-Video SDK，需要删除旧包并参考本页面重新集成，避免 SDK 版本不匹配造成初始化失败。
已在 ZEGO 控制台创建项目，并申请有效的 AppID 和 AppSign，详情请参考控制台 - 项目管理中的“项目信息”。

使用超级白板前，请参考控制台 - 服务配置 - 文件共享在 ZEGO 控制台自助开通文件共享功能（或联系 ZEGO 技术支持开通相关功能权限），否则超级白板服务无法正常使用。
2.3.0 或以上 版本的 SDK 支持 Token 鉴权，若您需要升级鉴权方式，可参考如何从 AppSign 鉴权升级为 Token 鉴权。

准备环境

在开始集成 ZegoSuperBoard SDK 前，请确保开发环境满足以下要求：

Xcode 14.0 或以上版本。
iOS 11.0 或以上版本且支持音视频的 iOS 设备或模拟器（推荐使用真机）。
iOS 设备已经连接到 Internet。

集成 SDK

1 （可选）新建项目

此步骤以如何创建新项目为例，如果是集成到已有项目，可忽略此步。

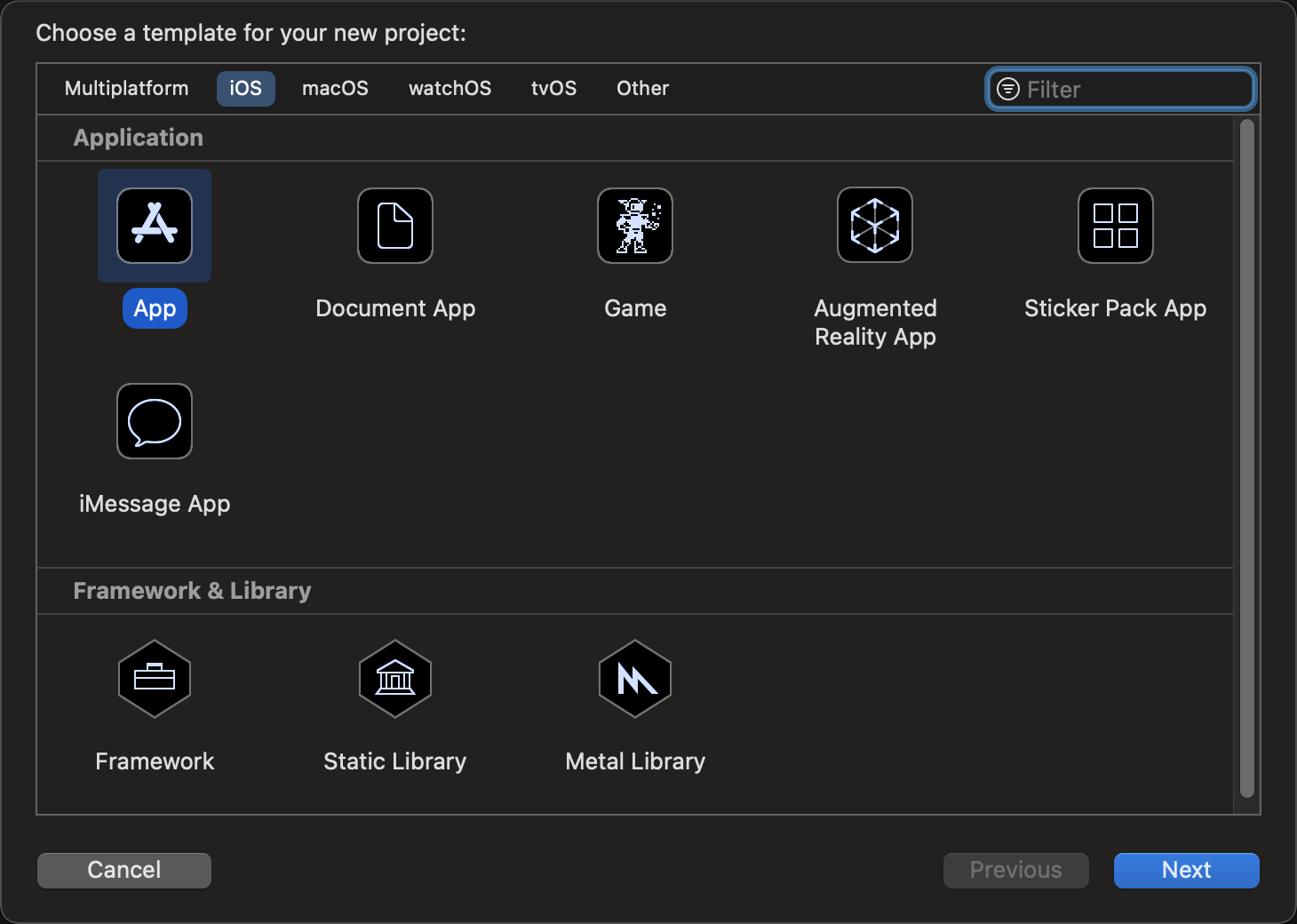

启动 Xcode，在 “Welcome to Xcode” 窗口中单击 “Create a new Xcode project” 或选择 “File > New > Project” 菜单。在出现的表单中，选择 iOS 平台，并在 “Application” 下选择 “App”。

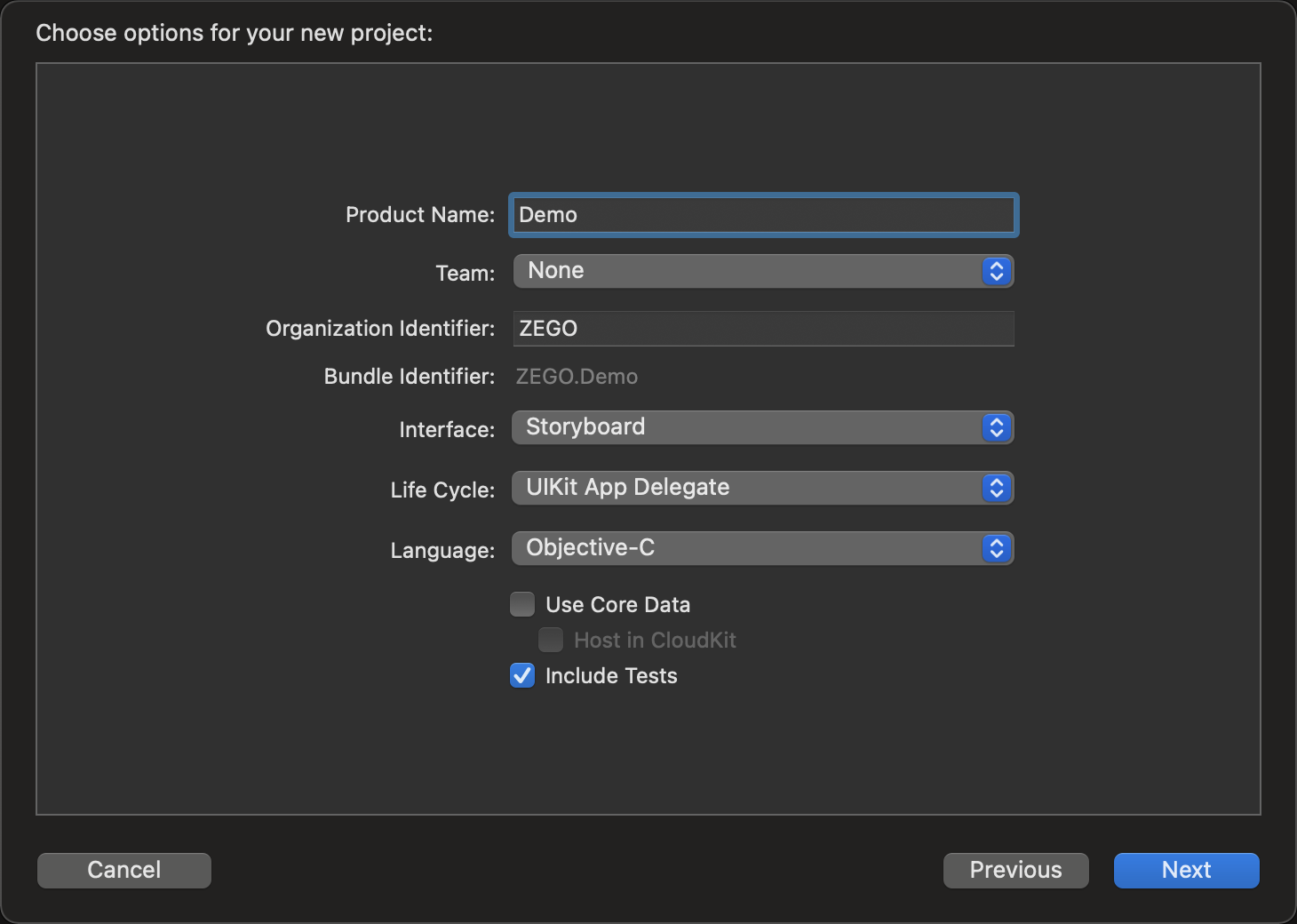

填写表单并选取各个选项来配置项目，单击 “Next”。

必须提供 “Product Name” 和 “Organization Identify”，用于创建在整个系统中标识 App 的 “Bundle Identify”。

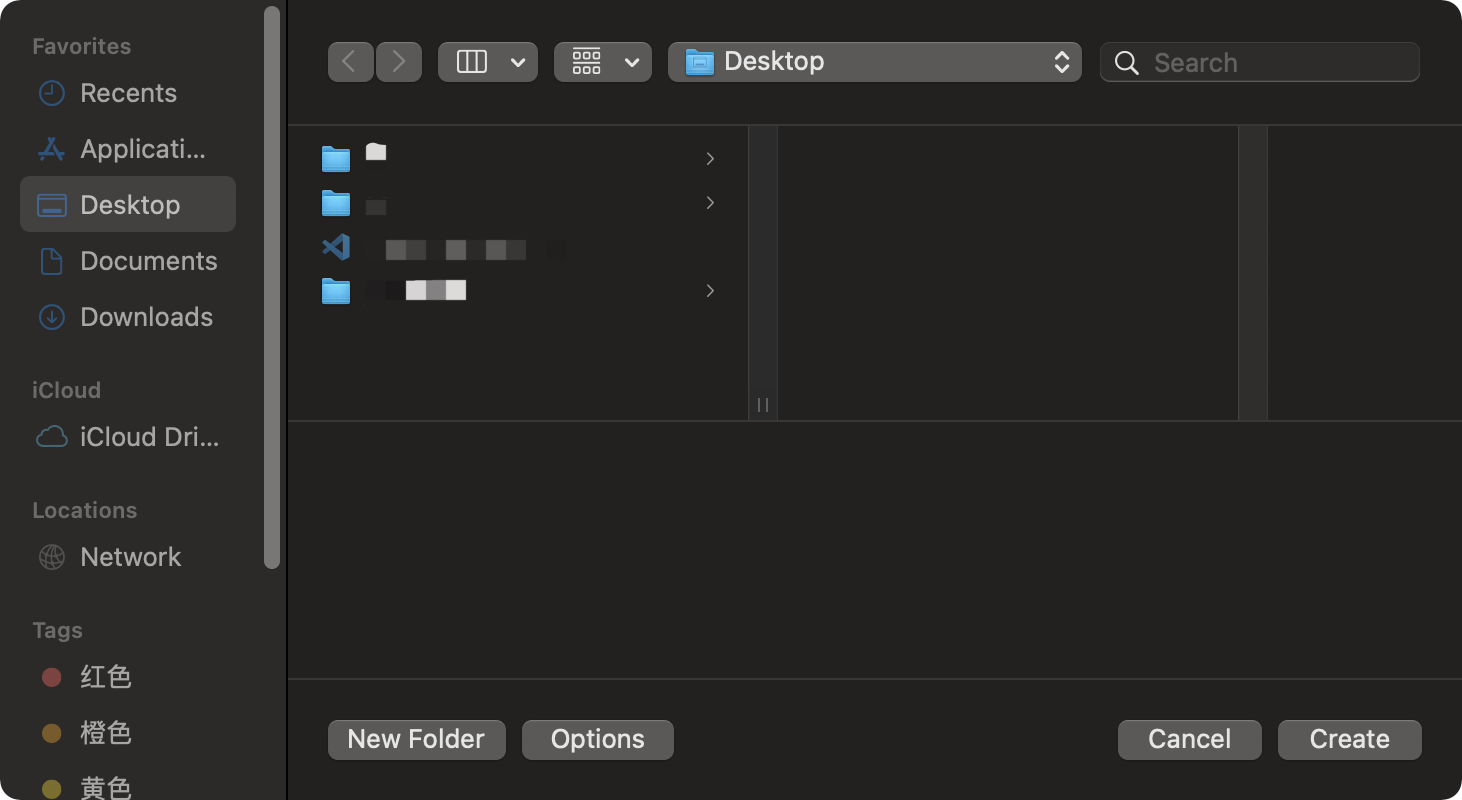

选择项目存储路径，单击 “Create” 创建项目。

2 导入 SDK

开发者可通过以下任意一种方式实现集成 SDK。

方式一：使用 CocoaPods 自动集成

安装 CocoaPods，安装方法及常见问题请参考 CocoaPods 常见问题 - 安装 CocoaPods。
打开终端，进入项目根目录，执行 pod init 命令创建 Podfile 文件。
打开 Podfile 文件，添加 pod 'ZegoSuperBoard'。
执行 pod install 命令安装 SDK。

方式二：复制 SDK 文件手动集成

请参考下载 SDK 包，下载最新版本的 SDK，下载完成后进行解压。
手动将 SDK 动态库文件，拷贝到项目目录下。

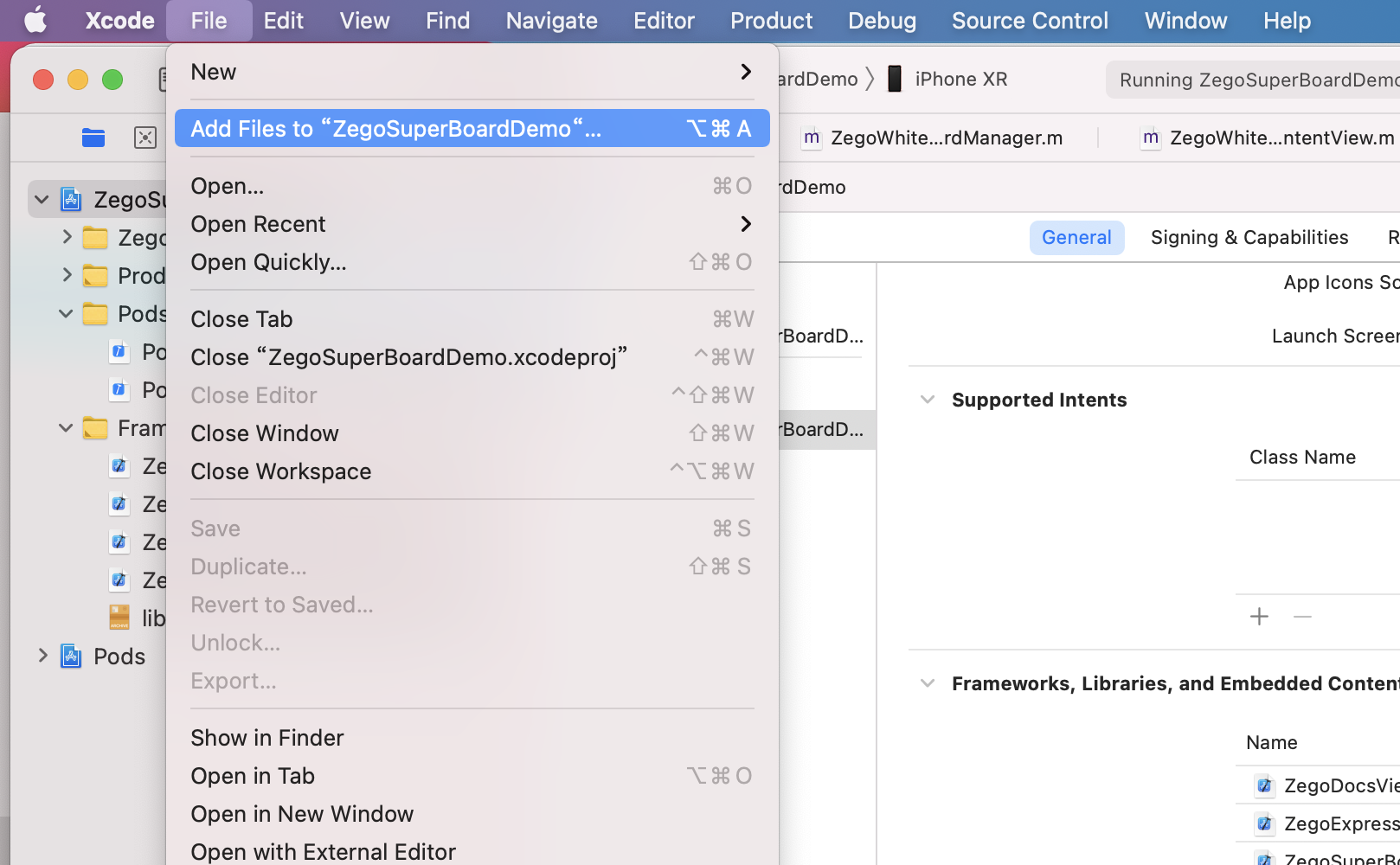

打开 Xcode，选择 “File > Add Files to "xxx"（xxx 为项目名）” 菜单，添加 SDK 库文件到项目。

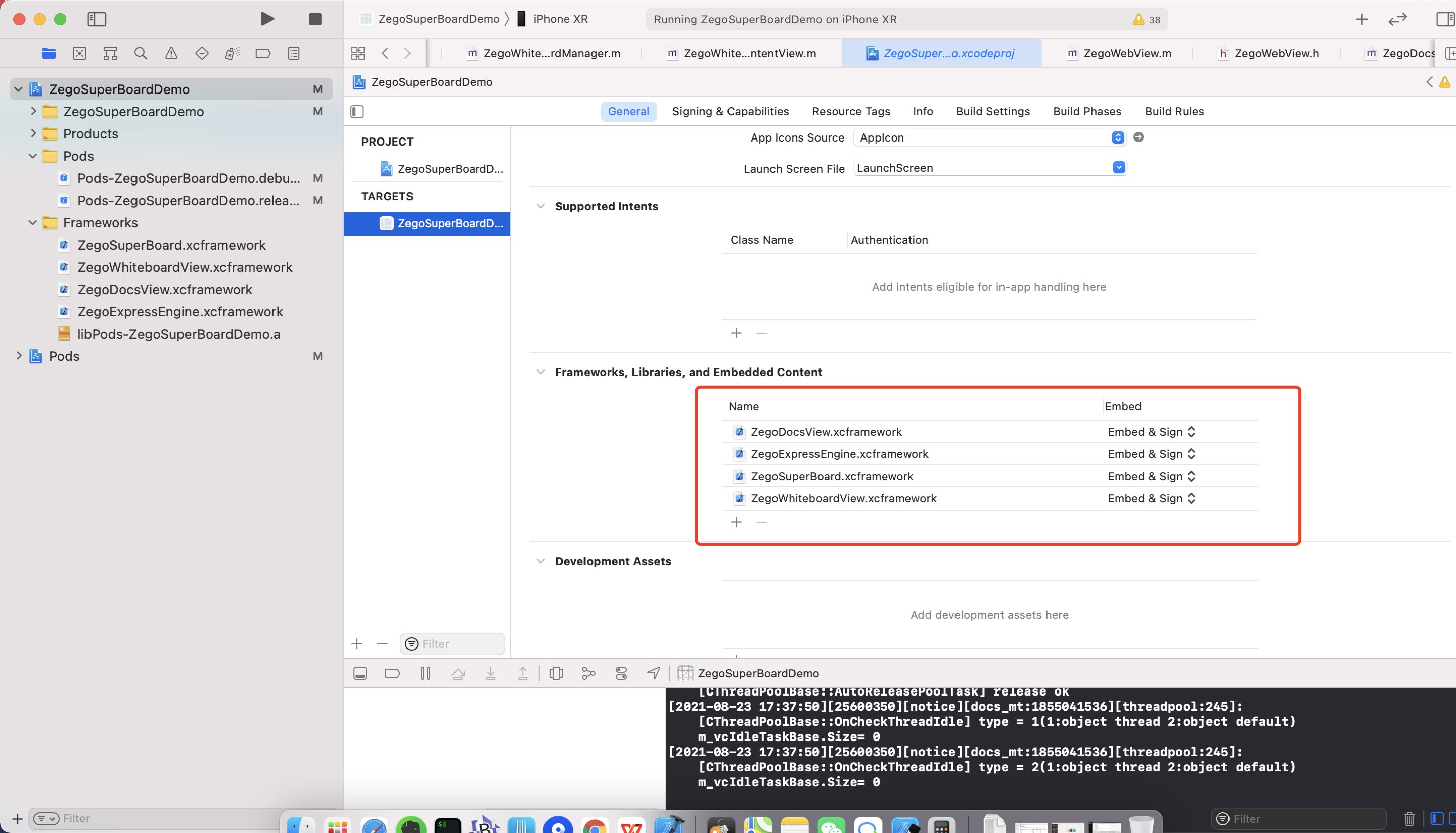

在 Xcode 中选择 “TARGETS > General > Frameworks,Libraries,and Enbedded Content” 菜单，添加 “ZegoSuperBoard.xcframework”、“ZegoWhiteboardView.xcframework”、“ZegoDocsView.xcframework” 和 “ZegoExpressEngine.xcframework”，将 “Embed” 设置为 “Embed & Sign”。

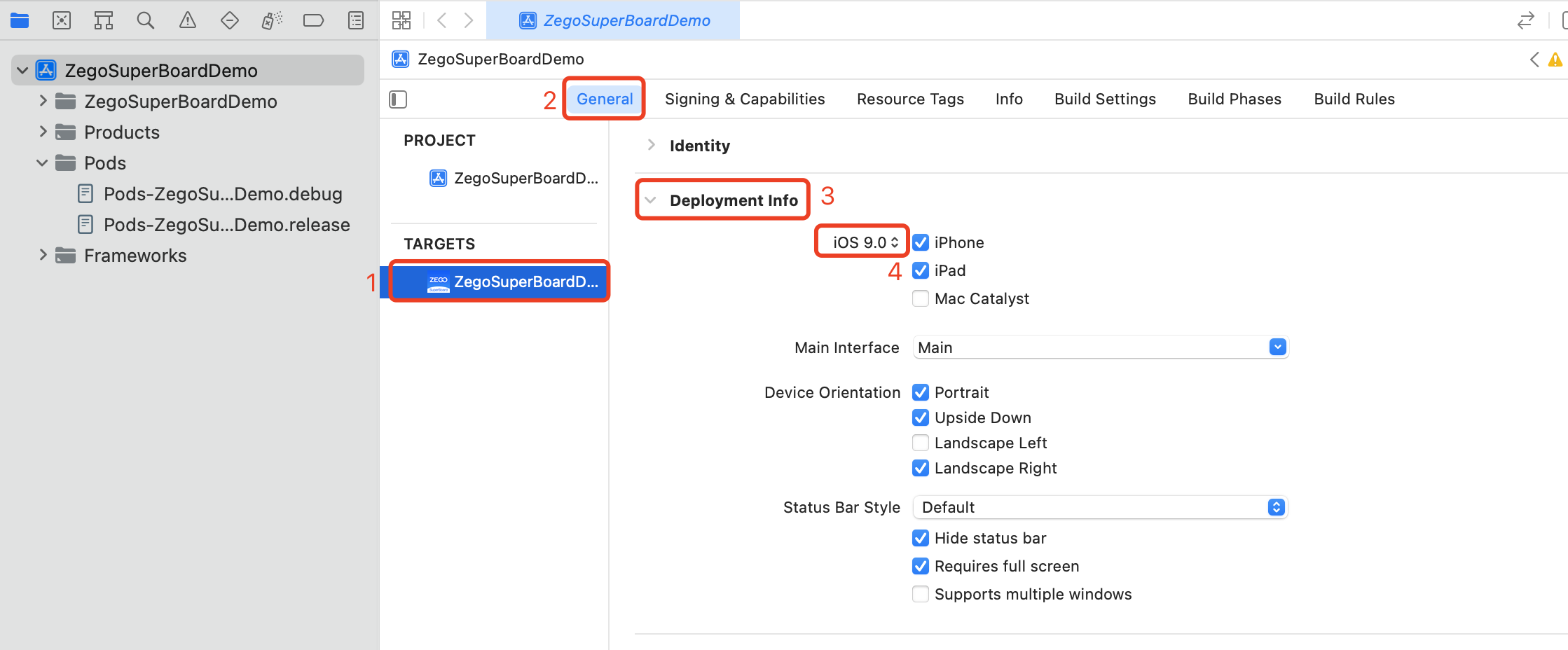

选择 “TARGET > General > Deployment Info”，设置 9.0 或以上版本。

实现超级白板

1 初始化 SDK

初始化 ZEGO Express Video SDK

调用 createEngineWithProfile 接口，将申请到的 AppID 传入参数 “appID”，创建引擎单例对象。

如果需要注册回调，可将实现了 ZegoEventHandler 的对象（例如 “self”）传入参数 “eventHandler”。如果不需要注册回调，可将 “nil” 传入参数 “eventHandler”，创建引擎后仍需要注册回调时可通过调用 setEventHandler 接口设置回调。

/**
* appID:ZEGO 为开发者签发的应用 ID，请从 ZEGO 控制台 https://console-express.
* zego.im 申请，取值范围为 0~4294967295。
* appSign: ZEGO 为开发者签发的应用 appSign，请从 ZEGO 控制台 https://console-express.  zego.im 申请
* scenario: 所属的应用场景,ZegoScenarioGeneral为通用场景
*/
ZegoEngineProfile *profile = [[ZegoEngineProfile alloc] init];
profile.appID = <#appID#>;
profile.appSign = <#appSign#>;
profile.scenario = ZegoScenarioGeneral;
// 创建引擎，并注册 self 为 eventHandler 回调。不需要注册回调的话，eventHandler 参数可以传 nil，后续可调用 "-setEventHandler:" 方法设置回调
[ZegoExpressEngine createEngineWithProfile:profile eventHandler:self];

如果您需要切换鉴权方式，请参考如何从 AppSign 鉴权升级为 Token 鉴权。

初始化 ZegoSuperBoard SDK

使用 ZegoSuperBoardManager 的 initWithConfig 方法初始化 ZegoSuperBoard SDK。

如果回调 onInit 中的 errorCode 为 0，代表初始化成功，可进行更多操作。errorCode 可参考常见错误码。

/**
* appID:ZEGO 为开发者签发的应用 ID，请从 ZEGO 控制台 https://console-express.
* zego.im 申请，取值范围为 0~4294967295。
* appSign: ZEGO 为开发者签发的应用 appSign，请从 ZEGO 控制台 https://console-express.  zego.im 申请
*/
//创建一个初始化配置类ZegoSuperBoardInitConfig
ZegoSuperBoardInitConfig * config = [ZegoSuperBoardInitConfig new];
config.appID = appID; //赋值 appID
config.appSign = appSign; //赋值 appSign
config.userID = userID; //赋值 userID

//设置ZegoSuperBoardManager监听,需要在登录房间之前设置
[ZegoSuperBoardManager sharedInstance].delegate = self;

[[ZegoSuperBoardManager sharedInstance] initWithConfig:config complete:^(ZegoSuperBoardError errorCode) {
    if (errorCode == ZegoSuperBoardSuccess) {
         /** 初始化成功 */
    } else {
        /** 初始化失败 */
    }
}];

需要确保 ZegoExpress-Video SDK 和 ZegoSuperBoard SDK 均初始化成功，即调用了各自的 init() 方法并在回调中返回的errorCode等于0，才能够执行后续的接口调用。

2 监听事件回调

根据实际应用需要，在初始化 SuperBoard 后监听想要关注的事件回调，比如错误提醒、远端新增白板文件、远端删除白板文件、远端切换白板文件等。

SuperBoard 自动实现了多端同步能力，远端通知回调内只需刷新本地UI逻辑即可。

onError：SDK 抛出的错误码。errorCode 可参考常见错误码。
onRemoteSuperBoardSubViewAdded：远端新增文件白板通知。
onRemoteSuperBoardSubViewRemoved：远端销毁文件白板通知。
onRemoteSuperBoardSubViewSwitched：远端切换白板文件通知。

// 遵循 ZegoSuperBoardManagerDelegate 协议处理相关的事件回调
@interface ViewController () <ZegoSuperBoardManagerDelegate>
// ······
@end

@implementation ViewController

// 常用的 SuperBoard 相关回调
// SuperBoard 自动实现了多端同步能力，远端通知回调内只需刷新本地UI逻辑即可。

- (void)onError:(ZegoSuperBoardError)error
{
    //SDK 抛出的错误码。可以根据错误码提示用户一些异常情况
}
- (void)onRemoteSuperBoardSubViewAdded:(ZegoSuperBoardSubViewModel *)model
{
     //远端新增白板。可以根据model里的信息更新展示的UI内容，例如白板名称等
}
- (void)onRemoteSuperBoardSubViewRemoved:(ZegoSuperBoardSubViewModel *)model{
     //远端删除白板通知
    //收到通知后可以根据当前 [ZegoSuperBoardManager sharedInstance].superBoardView.currentSuperBoardSubView 的信息更新UI，如更新当前显示白板名称。
}
- (void)onRemoteSuperBoardSubViewSwitched:(NSString *)uniqueID
{
    //远端切换白板的通知
    //收到通知后可以根据当前 [ZegoSuperBoardManager sharedInstance].superBoardView.currentSuperBoardSubView 的信息更新UI，如更新当前显示白板名称。
}

@end

3 登录房间

调用 ZegoExpressEngine 的 loginRoom 接口登录房间，推荐在初始化成功之后调用。

需保证 “roomID” 信息的全局唯一。
“userID” 与 “userName” 不能为 “nil” 否则会导致登录房间失败。
ZegoUser 的构造方法 ZegoUser userWithUserID: 会将 userName 设为与传的参数 userID 一样。
每个 “userID” 必须唯一，建议设置成一个有意义的值，开发者可将 “userID” 与自己业务账号系统进行关联。

错误码详情请参考登录房间错误码。

- (void)loginRoom {
    // roomID 由您本地生成,需保证 “roomID” 全局唯一。不同用户要登录同一个房间才能进行通话
    NSString *roomID = @"room1";

    // 创建用户对象，ZegoUser 的构造方法 userWithUserID 会将 “userName” 设为与传的参数 “userID” 一样。“userID” 与 “userName” 不能为 “nil”，否则会导致登录房间失败。
    // userID 由您本地生成,需保证 “userID” 全局唯一。
    ZegoUser *user = [ZegoUser userWithUserID:@"user1"];

    // 只有传入 “isUserStatusNotify” 参数取值为 “true” 的 ZegoRoomConfig，才能收到 onRoomUserUpdate 回调。
    ZegoRoomConfig *roomConfig = [[ZegoRoomConfig alloc] init];

    roomConfig.isUserStatusNotify = YES;
    // 登录房间
    [[ZegoExpressEngine sharedEngine] loginRoom:roomID user:user config:roomConfig callback:^(int errorCode, NSDictionary * _Nullable extendedData) {
        // (可选回调) 登录房间结果，如果仅关注登录结果，关注此回调即可
        if (errorCode == 0) {
            NSLog(@"房间登录成功");
        } else {
            // 登录失败，请参考 errorCode 说明 https://doc-zh.zego.im/article/4377
            NSLog(@"房间登录失败");
        }
    }];
}

（可选）Token 过期更新

此步骤介绍 Token 过期时如何处理；如果您未使用 Token 鉴权，可忽略此步。

监听 Token 过期通知，如果 Token 过期，需要主动更新 Token。

- (void)onRoomTokenWillExpire:(int)remainTimeInSecond roomID:(NSString *)roomID {

    NSString * token = @“”;//后台获取到的token

    [[ZegoExpressEngine sharedEngine] renewToken:token roomID:roomID];
    [[ZegoSuperBoardManager sharedInstance] renewToken:token];
}

4 添加白板视图

在登录房间之后，将 ZegoSuperBoardView 直接添加到您的业务场景视图中。示例代码如下：

ZegoSuperBoardView *superBoardView = [ZegoSuperBoardManager sharedInstance].superBoardView;
if (superBoardView != null) {
// 添加 ZegoSuperBoardView 到指定视图中（以 Demo 中的 currentContainer View 视图容器为例）。
    superBoardView.frame = self.currentContainer.bounds;
    [self.currentContainer addSubview:superBoardView];
}

5 创建白板

超级白板支持创建纯白板和文件白板。

纯白板：指定宽、高和页数创建的白板，用户在指定的白板画布上进行实时绘制。
文件白板：基于文件创建的白板，白板宽高和页数由文件决定，实现在文件上绘制图元的业务需求。

创建白板前需要保证登录成功，建议可在登录成功的回调中调用创建纯白板或文件白板的接口。

// 创建白板前需要保证登录成功，即房间回调状态为 ZegoRoomStateConnected
- (void)onRoomStateUpdate:(ZegoRoomState)state errorCode:(int)errorCode extendedData:(NSDictionary *)extendedData roomID:(NSString *)roomID {

    if (state == ZegoRoomStateConnected && errorCode == 0) {
     // 表示登录成功，需要在登录成功后才可以创建白板
     // 可以将创建纯白板或文件白板的代码放在这里，确保登录房间后创建白板，也可通过其他方法保证登录成功后再创建白板

    }
}

创建纯白板

// 创建白板需要构造 ZegoCreateWhiteboardConfig 配置类，具体字段解释如下
ZegoCreateWhiteboardConfig * config = [ZegoCreateWhiteboardConfig new];
// 白板名称
config.name = @"一个测试白板";
// 白板页数
config.pageCount = 5;
// 一页白板的宽度
config.perPageWidth = 16;
// 一页白板的高度
config.perPageHeight = 9;
// 创建白板
[[ZegoSuperBoardManager sharedInstance] createWhiteboardView:config complete:^(ZegoSuperBoardError errorCode, ZegoSuperBoardSubViewModel *model) {
 // 创建白板回调
 // 创建完成后可以根据当前 [ZegoSuperBoardManager sharedInstance].superBoardView.currentSuperBoardSubView 的信息更新UI，如更新当前显示白板名称。
      if (errorCode == ZegoSuperBoardSuccess) {
            /** 创建成功 */
      } else {
            /** 创建失败 */
      }
}];

创建文件白板

创建文件白板前需要先获取文件的 fileID，可参考共享文件管理进行上传。

// 创建文件需要构造 ZegoCreateFileConfig 配置类
ZegoCreateFileConfig * config = [ZegoCreateFileConfig new];
// 文件的fileID，在上传文件成功后可以拿到
config.fileID = fileID;
__weak typeof(self) weakSelf = self;
[[ZegoSuperBoardManager sharedInstance] createFileView:config complete:^(ZegoSuperBoardError errorCode, ZegoSuperBoardSubViewModel *model) {
 // 创建文件白板回调
 // 创建完成后可以根据当前 [ZegoSuperBoardManager sharedInstance].superBoardView.currentSuperBoardSubView 的信息更新UI，如更新当前显示文件名称。
      if (errorCode == ZegoSuperBoardSuccess) {
            /** 创建成功 */
      } else {
            /** 创建失败 */
      }

}];

一个房间内最多可创建 50 个白板，房间内已存在 50 个白板时再创建白板会失败。
请通过 querySuperBoardSubViewList 获取房间内当前的白板数量。

6 验证白板创建

使用多台设备运行上述项目，登录同一房间ID。用手指在任一设备的 ZegoSuperBoardView 的范围内按下移动，即可看到涂鸦效果展示在各个设备 ZegoSuperBoardView 上。

7 销毁白板

//销毁后SDK内部会自动切换到另外一个白板。展示的白板为销毁白板的上一个

//subViewModel 是白板共享列表 [ZegoSuperBoardManager sharedInstance].superBoardSubViewModelList 中的一个model
[[ZegoSuperBoardManager sharedInstance] destroySuperBoardSubView:subViewModel.uniqueID complete:^(ZegoSuperBoardError errorCode) {
 // 销毁白板回调
 // 销毁完成后可以根据当前 [ZegoSuperBoardManager sharedInstance].superBoardView.currentSuperBoardSubView 的信息更新UI，如更新当前显示白板名称。
      if (errorCode == ZegoSuperBoardSuccess) {
            /** 销毁成功 */
      } else {
            /** 销毁失败 */
      }

}];

8 离开房间

调用 ZegoExpressEngine 的 logoutRoom 接口退出房间。

[[ZegoExpressEngine sharedEngine] logoutRoom:@"roomID"];

9 反初始化 SDK

反初始化 ZegoSuperBoard SDK

调用 ZegoSuperBoardManager 的 unInit，反初始化 ZegoSuperBoard SDK。

[[ZegoSuperBoardManager sharedInstance] unInit];

反初始化 ZEGO Express Video SDK

如果无需再使用 ZEGO Express Video SDK 的能力，即可调用 ZegoExpressEngine 的 destroyEngine 销毁引擎，释放麦克风、摄像头、内存、CPU 等资源。

[ZegoExpressEngine destroyEngine:^{

}];
