媒体补充增强信息（SEI）

---

功能简介

在音视频流媒体应用中，除了可以流媒体通道推拉音视频内容外，还可以使用流 SEI（Supplemental Enhancement Information，媒体补充增强信息）通过流媒体通道将文本信息与音视频内容打包在一起，从主播端（推流端）推出，并从观众端（拉流端）接收，以此实现文本数据与音视频内容的精准同步的目的。

一般可用于视频画面的精准布局、远端歌词同步、直播答题等应用场景。

示例源码下载

请参考 下载示例源码 获取源码。

相关源码请查看 “/ZegoExpressExample/Examples/Others/SupplementalEnhancementInformation” 目录下的文件。

前提条件

在实现 SEI 功能之前，请确保：

• 已在 ZEGO 控制台 创建项目，并申请有效的 AppID 和 AppSign，详情请参考 控制台 - 项目信息。
• 已在项目中集成 ZEGO Express SDK，并实现了基本的音视频推拉流功能，详情请参考 快速开始 - 集成 和 快速开始 - 实现流程。

使用步骤

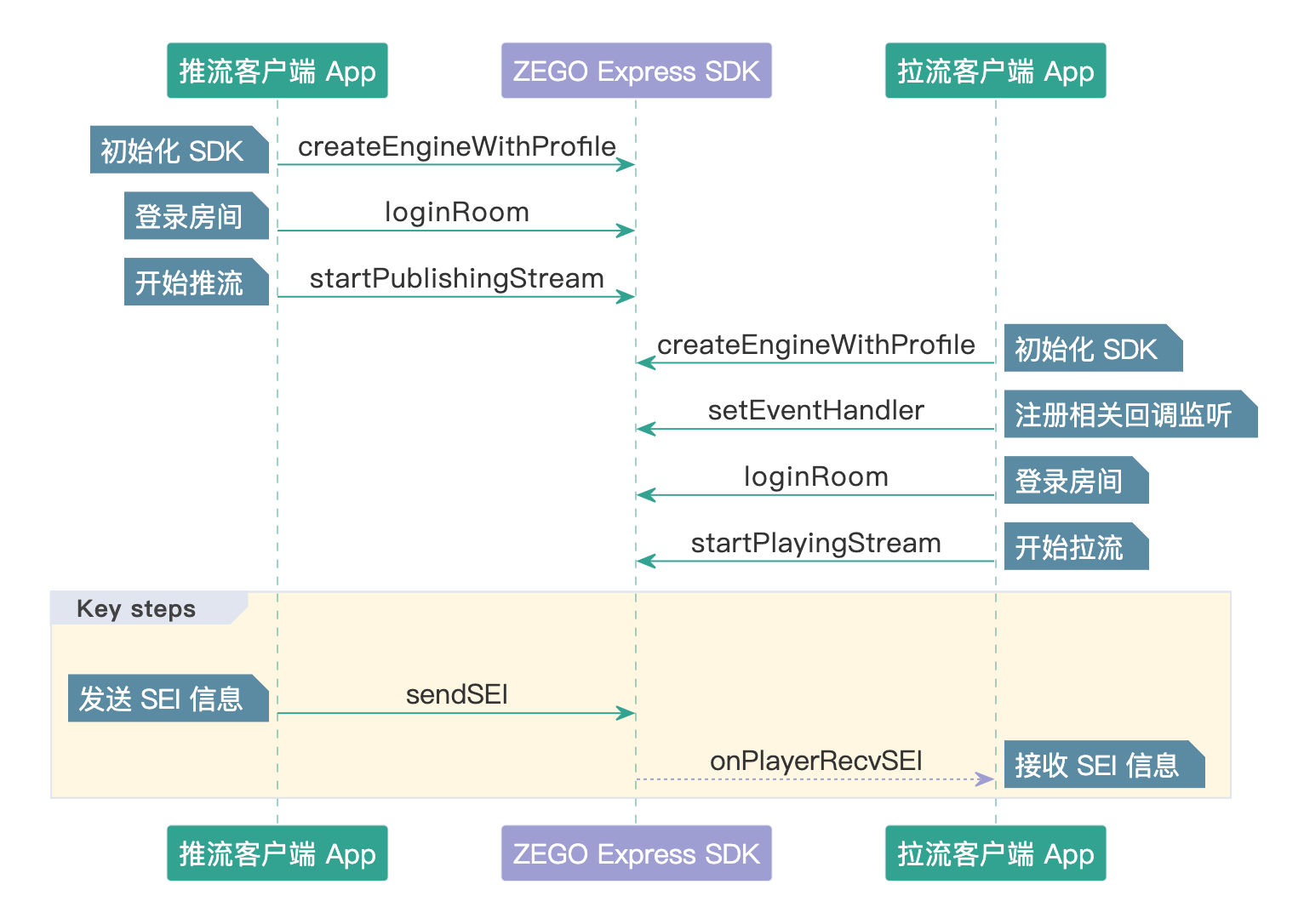

发送与接收 SEI 信息功能，需要在推流端发送 SEI 信息，在拉流端接收 SEI 信息，如下图所示：

推流端：

1. 调用 createEngineWithProfile 接口创建 engine 对象。

2. 调用 loginRoom 接口登录房间。

3. 调用 startPublishingStream 接口推流。

4. 在推流成功后，调用 sendSEI 接口发送 SEI 信息。

拉流端：

1. 调用 createEngineWithProfile 接口创建 engine 对象。

2. 创建 ZegoEventHandler 对象，并重写接收 SEI 信息的 onPlayerRecvSEI 方法，调用 setEventHandler 接口传入创建的 ZegoEventHandler 监听 onPlayerRecvSEI 的回调。

3. 调用 loginRoom 接口登录房间。

4. 调用 startPlayingStream 接口拉流。

5. 在拉流成功后，接收到推流端发送的 SEI 信息之后触发 onPlayerRecvSEI 回调。

   拉流时，如果开发者通过调用 mutePlayStreamVideo 或 muteAllPlayStreamVideo 接口，设置了只拉音频流时，将无法接收 SEI 信息。

1 （可选）设置 SEI 类型

设置 SEI 类型

由于 SDK 默认使用 ZEGO 自行定义的 SEI（nalu type = 6, payload type = 243）类型打包，且此类型是 SEI 标准未规定的类型，因此跟视频编码器或者视频文件中的 SEI 不存在冲突。但当开发者需要使用第三方解码器解码时（如 FFmpeg），会导致解不出正确的 SEI，此时需要在推流前调用 setSEIConfig 接口更换 SDK 发送 SEI 的类型，使用 UserUnregister 的 SEI（nalu type = 6, payload type = 5）类型打包。

仅当开发者使用第三方解码器解码 SEI 时需要执行该步骤。

• 接口原型

  // 设置媒体增强补充信息（SEI）类型。
  //
  // 必须在推流之前设置。
  //
  // @param config SEI 配置属性。默认使用 ZEGO 定义的 SEI 类型。
  - (void)setSEIConfig:(ZegoSEIConfig *)config;

• 调用示例

  ZegoSEIConfig *seiConfig = [[ZegoSEIConfig alloc] init];
  // 采用 H.264 的 SEI (nalu type = 6,payload type = 5) 类型打包，因为视频编码器自身会产生 payload type 为 5 的 SEI，或者使用视频文件推流时，视频文件中也可能存在这样的 SEI，所以使用此类型时，用户需要把 uuid + content 当作 buffer 塞给 SEI 发送接口；此时为了区别视频编码器自身产生的 SEI， App 在发送此类型 SEI 时，可以填写业务特定的 uuid（uuid 长度为 16 字节），接收方使用 SDK 解析 payload type 为 5 的 SEI 时，会根据设置的过滤字符串过滤出 uuid相符的 SEI 抛给业务，如果没有设置过滤字符串，SDK 会把所有收到的 SEI 都抛给开发者。
  seiConfig.type = ZegoSEITypeUserUnregister;

  [self.engine setSEIConfig:seiConfig];

  // 通过 advancedConfig 设置 uuid 过滤字段，设置之后 SDK 只会抛出前 12 个字节为开发者所设置 uuid 的 SEI。
  ZegoEngineConfig *engineConfig = [[ZegoEngineConfig alloc] init];
  // 其他用户通过 [onPlayerRecvSEI] 收到的 SEI 信息前 12 个字节一定是 zegozegozego，其他会被过滤。
  engineConfig.advancedConfig = @{@"unregister_sei_filter": @"zegozegozego"};

  [ZegoExpressEngine setEngineConfig:engineConfig];

  // 开始推流。
  [self.engine startPublishingStream:@"STREAM_ID"];

2 推流方

发送 SEI 信息的接口需要在推流成功之后调用，接口原型如下：

• 接口原型

  // 发送媒体增强补充信息。
  //
  // 此接口可在开发者推流传输音视频流数据同时，发送流媒体增强补充信息来同步一些其他附加信息。
  // 一般如同步音乐歌词或视频画面精准布局等场景，可选择使用发送 SEI。
  // 当推流方发送 SEI 后，拉流方可通过监听 [onPlayerRecvSEI] 的回调获取 SEI 内容。
  // 由于 SEI 信息跟随视频帧或音频帧，由于网络问题有可能丢帧，因此 SEI 信息也有可能丢，为解决这种情况，应该在限制频率内多发几次。
  // 限制频率：1 秒钟不要超过 30 次。
  // SEI 数据长度限制为 4096 字节。
  //
  // @param data SEI 内容。
  - (void)sendSEI:(NSData *)data;

• 调用示例

  ZegoEngineProfile *profile = [ZegoEngineProfile new];
  // 请通过官网注册获取，格式为：1234567890。
  profile.appID = appID;
  // 请通过官网注册获取，格式为：@"0123456789012345678901234567890123456789012345678901234567890123"（共 64 个字符）。
  profile.appSign = appSign;
  // 通用场景接入。
  profile.scenario = ZegoScenarioDefault;
  // 创建引擎，并注册 self 为 eventHandler 回调。不需要注册回调的话，eventHandler 参数可以传 nil，后续可调用 "setEventHandler:" 方法设置回调。
  self.engine = [[ZegoExpressEngine createEngineWithProfile:profile eventHandler:self];
  // 登录房间。
  [self.engine loginRoom:roomID user:[ZegoUser userWithUserID:userID userName:userName]];
  // 推流。
  [self.engine startPublishingStream:publishStreamID];
  // 开发者的其他业务逻辑。
  ...;
  // 在业务场景需要的时机发送 SEI 信息。
  char *str = "1234567\0";
  [self.manager sendSEI:[NSData dataWithBytes:str length:7 ]];

3 拉流方

接收 SEI 信息的回调接口需要在拉流成功之后触发，接口原型如下：

• 接口原型

  // 收到远端流的 SEI 内容。
  //
  // 拉流成功后，当远端流调用 sendSEI 后，本端会收到此回调。
  // 若只拉纯音频流，将收不到推流端发送的 SEI 信息。
  //
  // @param data SEI 内容。
  // @param streamID 拉流的流 ID。
  - (void)onPlayerRecvSEI:(NSData *)data streamID:(NSString *)streamID;

• 调用示例

  @implementation xx
   // 监听接收 SEI 信息的回调, 当发送端调用 sendSEI 发送信息时会触发此回调。
  - (void)onPlayerRecvSEI:(NSData *)data streamID:(NSString *)streamID {
       在这里实现业务场景相关的逻辑, 例如展现相关的UI等
          ...;
  }
   // 重写的其他回调。
      ...
  @end

  ZegoEngineProfile *profile = [ZegoEngineProfile new];
  // 请通过官网注册获取，格式为：1234567890。
  profile.appID = appID;
  // 请通过官网注册获取，格式为：@"0123456789012345678901234567890123456789012345678901234567890123"（共 64 个字符）。
  profile.appSign = appSign;
  // 通用场景接入。
  profile.scenario = ZegoScenarioDefault;
  // 创建引擎，并注册 self 为 eventHandler 回调。不需要注册回调的话，eventHandler 参数可以传 nil，后续可调用 "-setEventHandler:" 方法设置回调。
  self.engine = [[ZegoExpressEngine createEngineWithProfile:profile eventHandler:self];
  // 添加监听的回调对象。
  [self.engine setEventHandler:self];
  // 登录房间。
  [self.engine loginRoom:roomID user:[ZegoUser userWithUserID:userID userName:userName]];
  // 拉流, canvas 为 ZegoCanvas 类型的索引 UI 渲染控件的对象。
  [self.engine startPlayingStream:self.firstStreamID canvas:firstPlayCanvas];
  // 开发者的其他业务逻辑。
  ...;

相关文档

如何理解和使用 SEI（媒体补充增强信息）？
