设置混流布局
更新时间：2021-12-10 15:29
1 功能描述
使用混流录制时，云端录制服务会对房间内的所有音视频流与白板进行混流转码，将其混合在一个画面中。每路音视频流与白板在画面中的显示位置依赖于设置的布局方式，如果原视频的宽高比与混流布局中的宽高比不一致，可能出现裁剪或压缩。
云端录制支持的布局方式如下：
- 自定义布局：灵活设置每个画面的位置和大小，最多支持 25 个画面。
- 平分布局：所有画面平铺显示，根据画面的数量自动调整每个画面的大小和位置，每个画面的大小一致，最多支持 25 个画面。
- 水平布局：显示一个大画面和若干个小画面，小画面在画布上方从左到右排列，根据画面的数量自动调整每个画面的大小和位置，每个小画面的大小一致，最多支持 25 个画面。
- 垂直布局：显示一个大画面和若干个小画面，小画面在画布右侧从上到下排列，根据画面的数量自动调整每个画面的大小和位置，每个小画面的大小一致，最多支持 25 个画面。
- 悬浮布局：显示一个大画面和若干个小画面，大画面铺满整个画布，小画面在画布下方从右到左排列，每个小画面的大小一致，悬浮在大画面上方，最多支持 25 个画面。
如果某条流只有音频数据，依然会占据一个画面。
2 实现方法
在调用 StartRecord 方法时，通过设置 MixMode 参数选择布局方式。在录制过程中可以通过调用 UpdateLayout 方法更改布局方式。
本节将详细介绍几种布局方式，示例中的数字代表流加入房间的先后顺序。

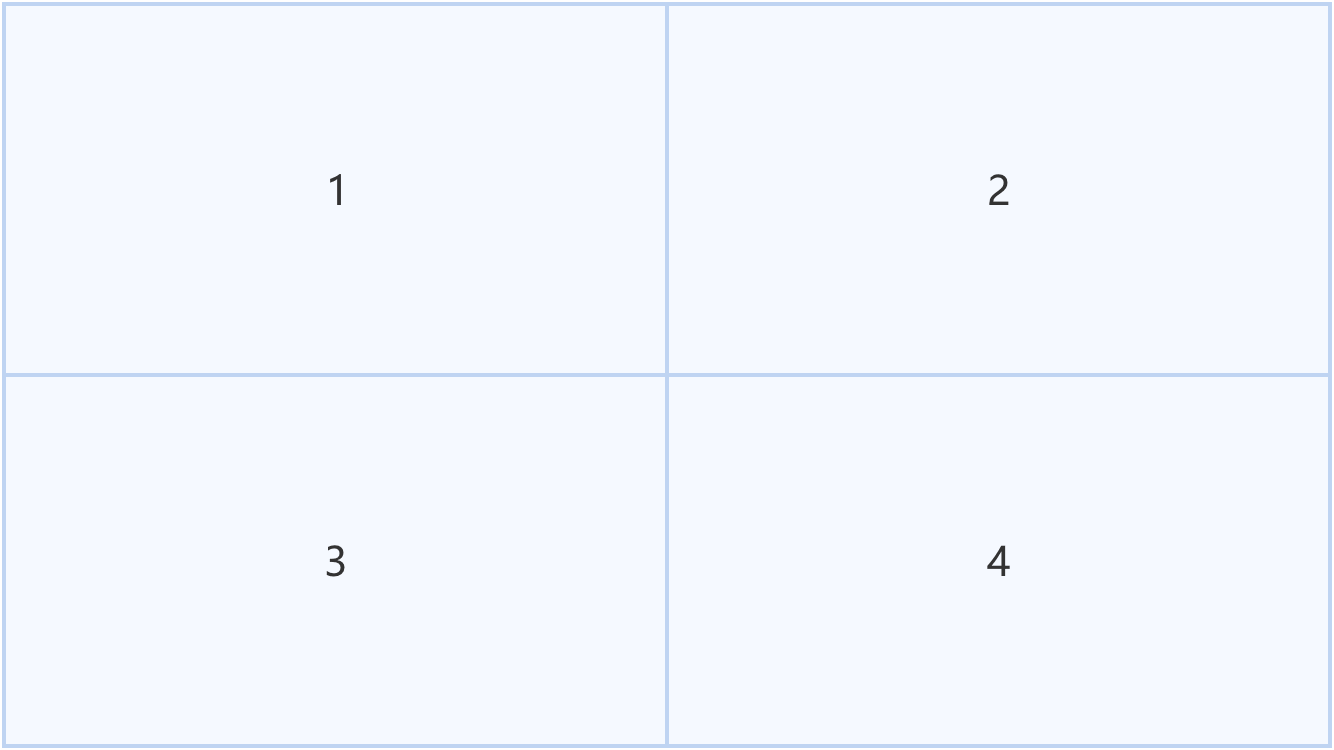

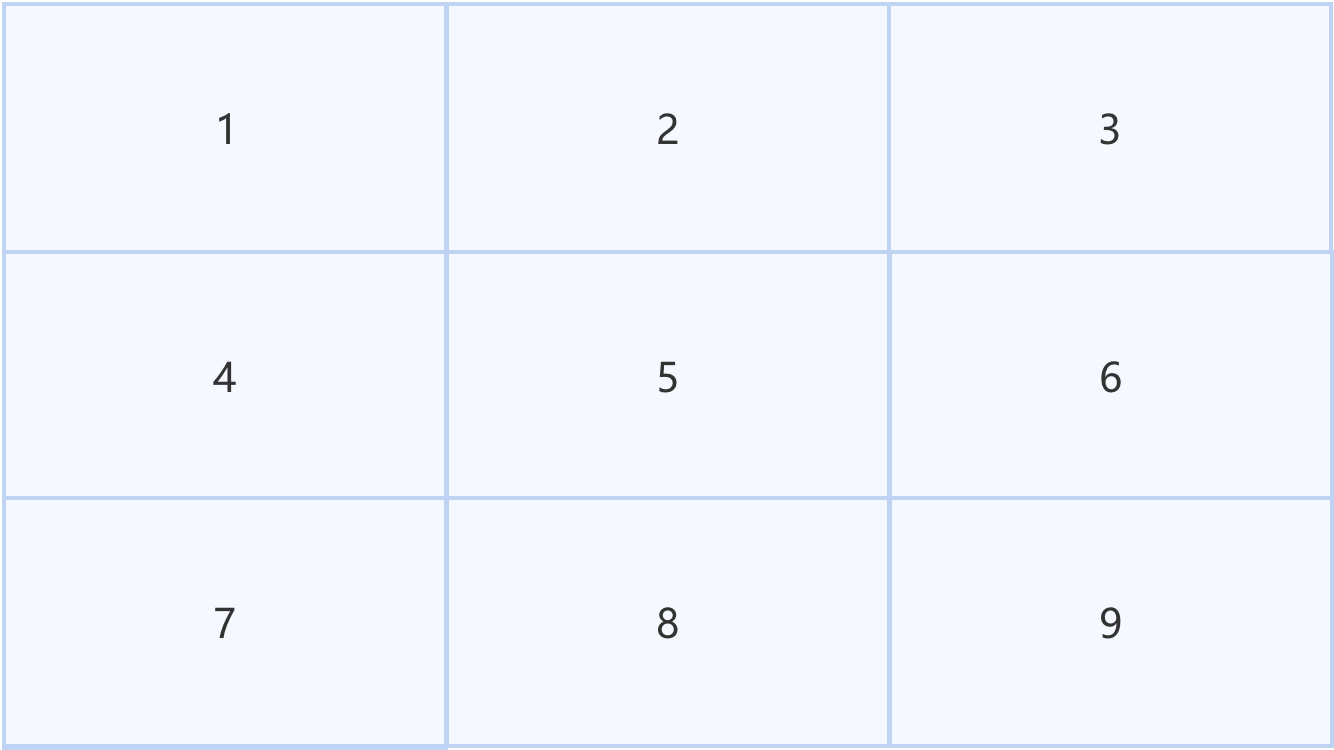

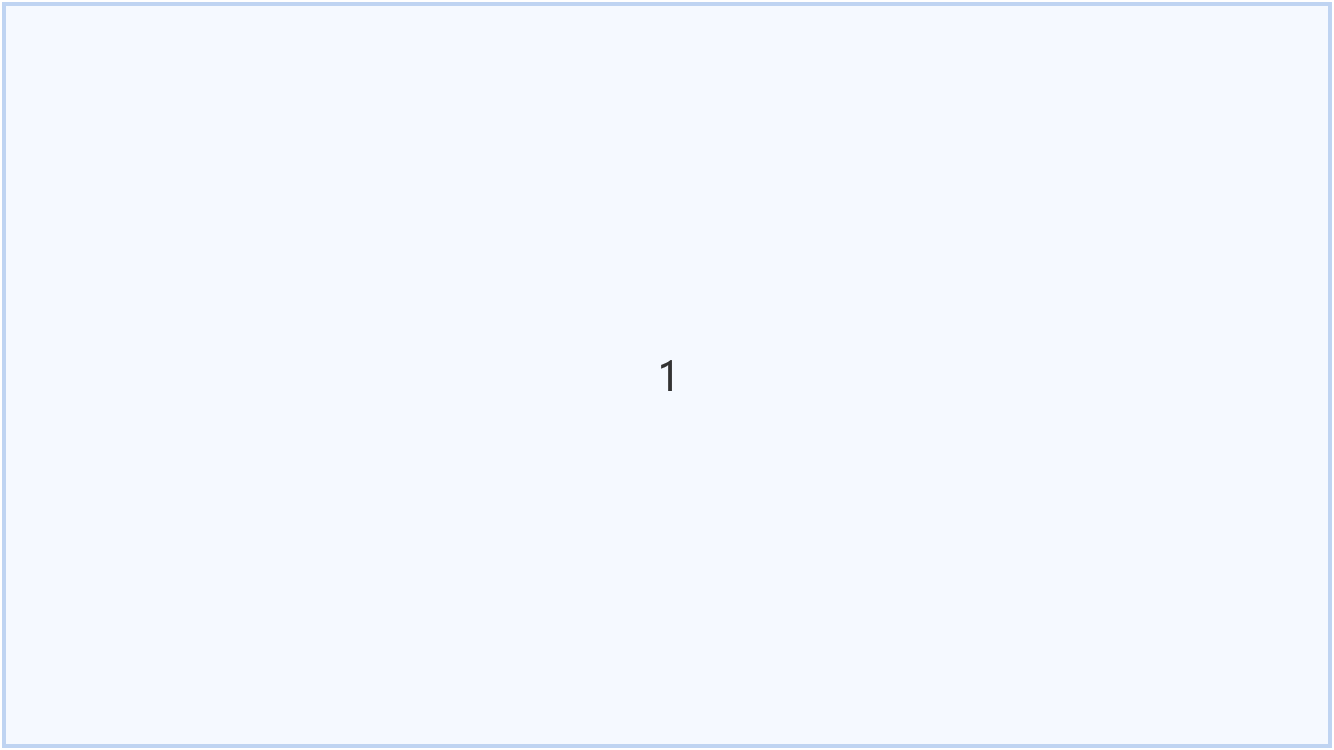

2.1 平分布局
- 在以下平分布局示例中，如果房间内的流数不足，则剩余位置会空置显示背景色。
- 未设置补白参数时，中途有流退出房间，则该条流的画面会被后进入房间的流顶替。如果设置了补白参数，中途退出房间的流依然会占据原先的画面，停留在最后一帧。
- 如果开启了白板录制，当房间内有白板时，白板画面会始终占据1号画面。
- 如果实际视频流的宽高比与画面的宽高比不一致，原视频会裁剪以适配画面的大小。

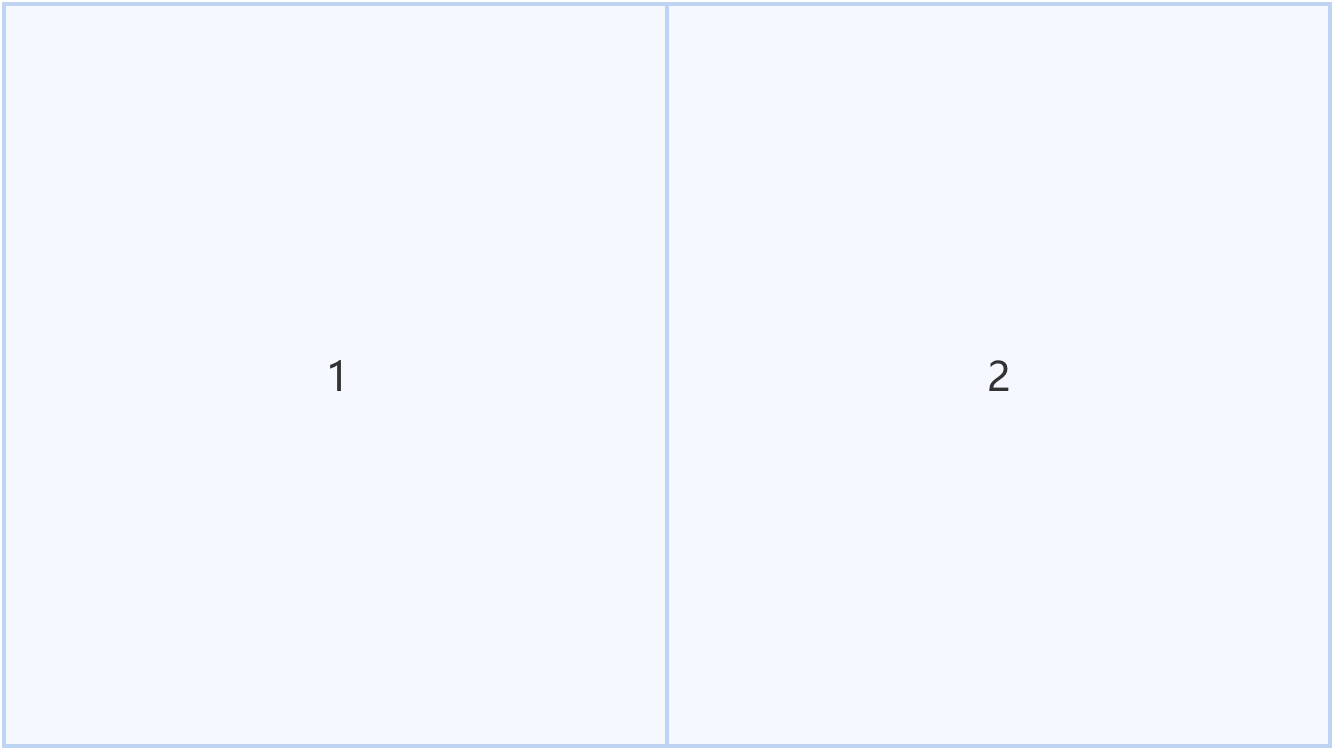

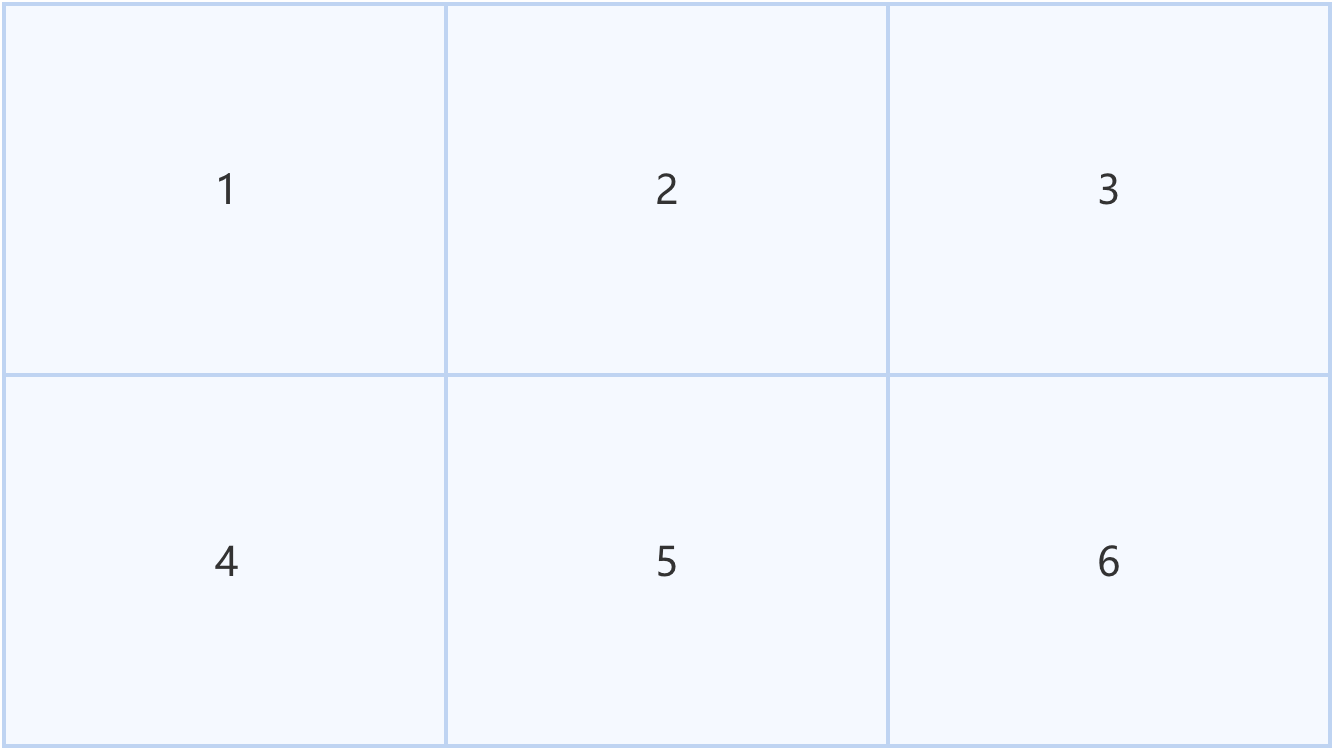

实际布局效果如下所示：
)
)
)
)
)
以此类推，优先按列扩展，直至25个画面。

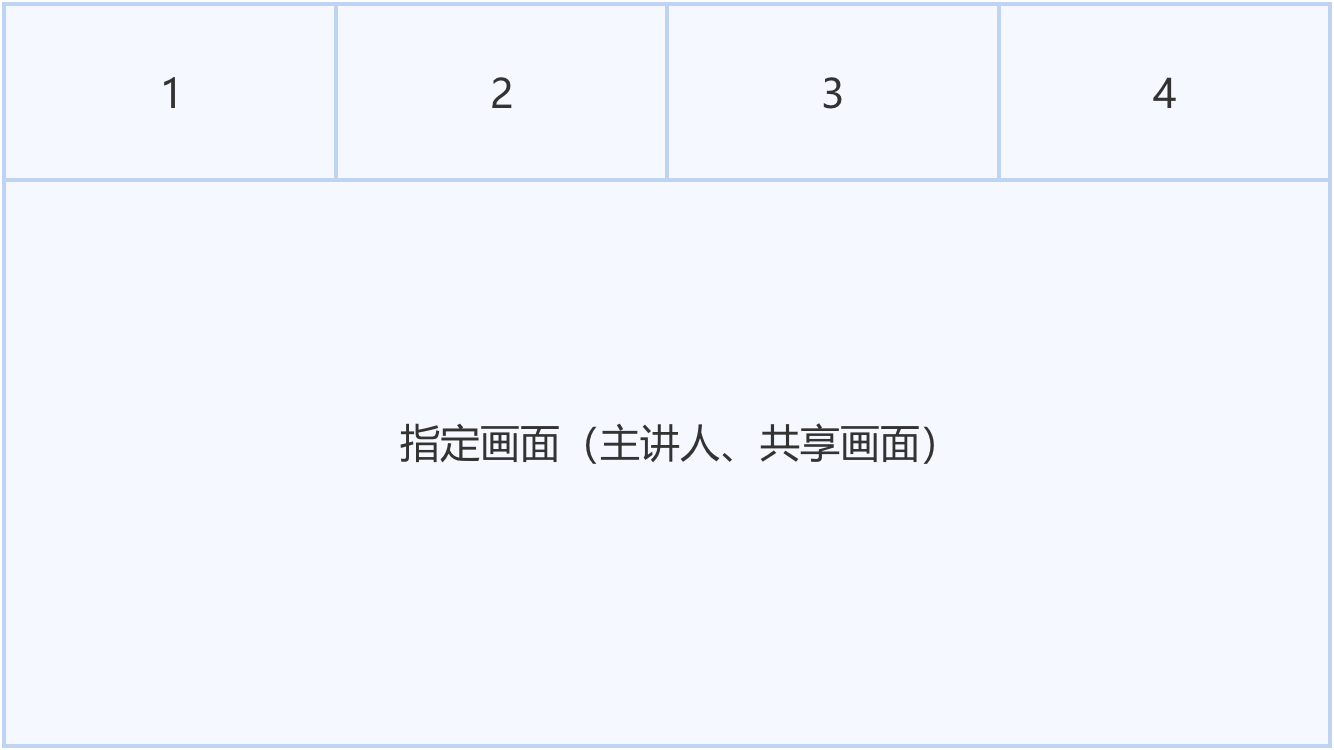

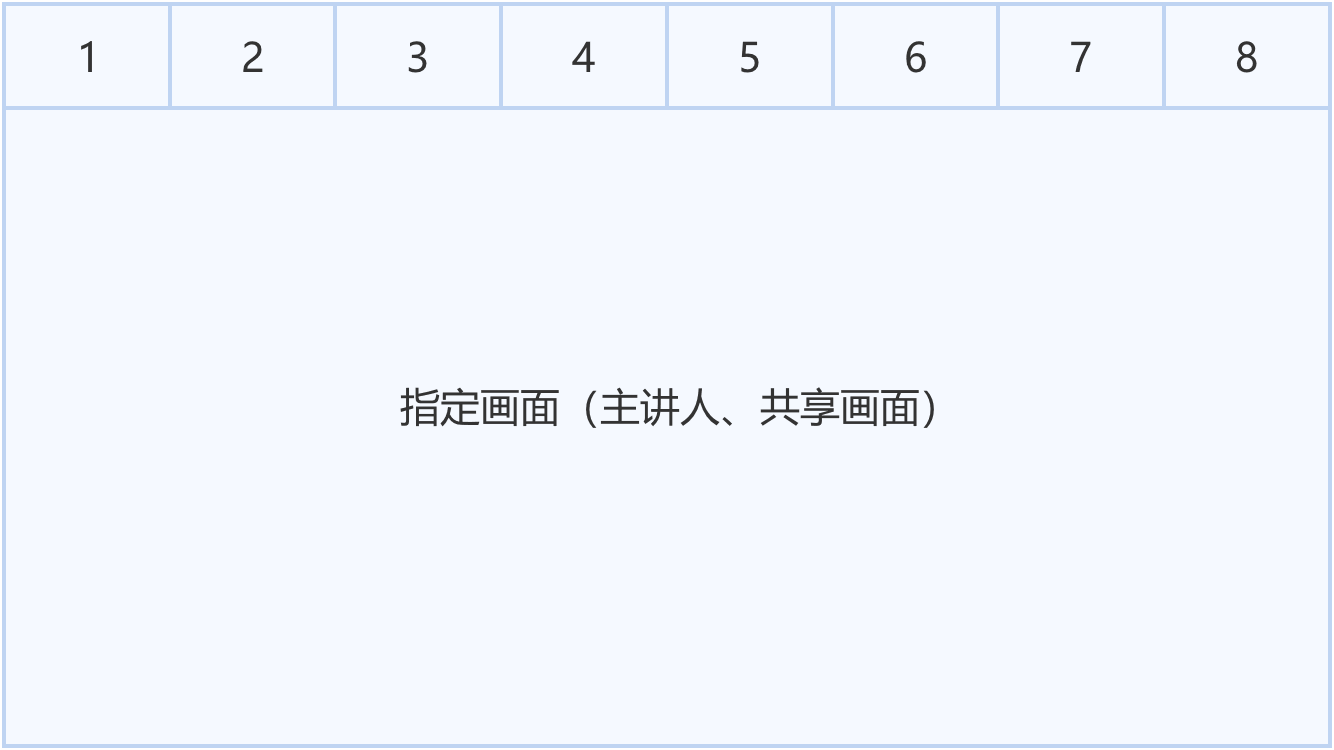

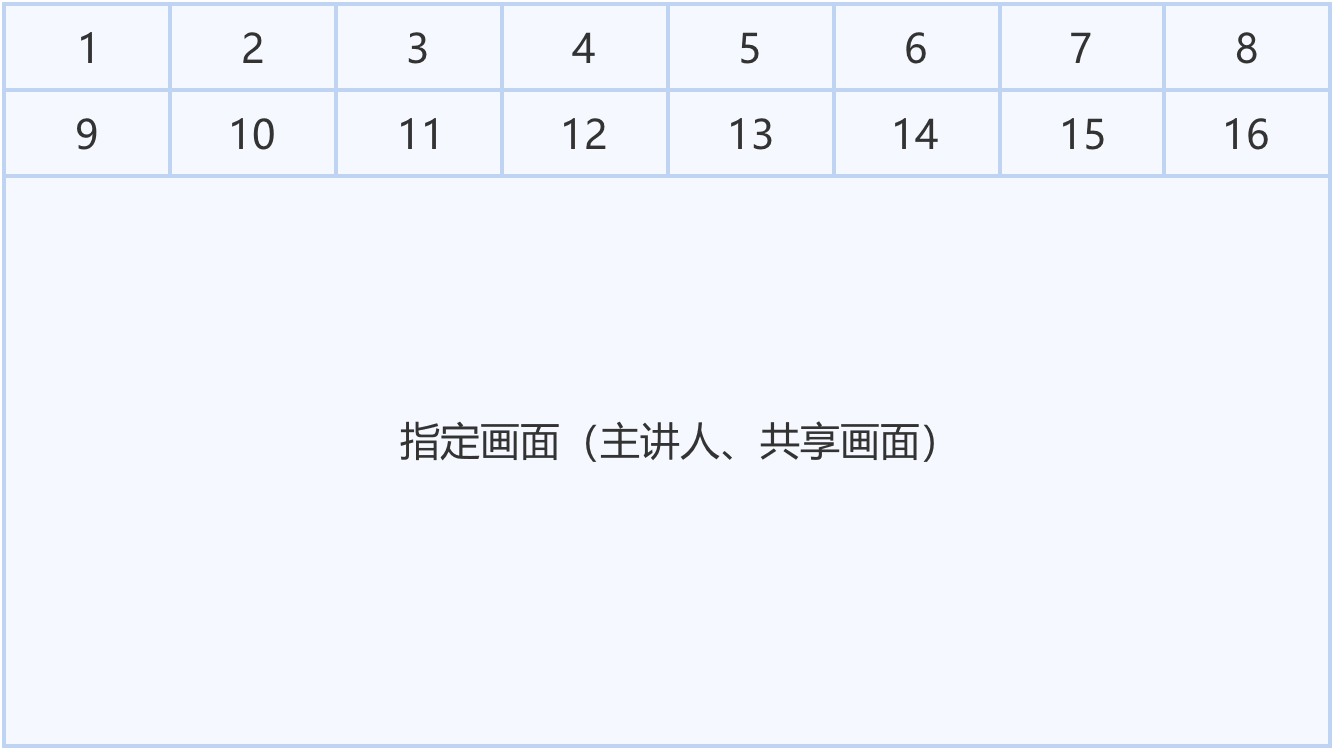

2.2 水平布局
水平布局可以在调用 StartRecord 方法和 UpdateLayout 方法时通过设置 MixMaxResolutionStreamId 来指定大画面显示的流。
- 未设置
MixMaxResolutionStreamId时，大画面显示最先进入房间的流。 - 设置了
MixMaxResolutionStreamId但该条流还未进入房间时，该画面显示背景色。 - 在以下水平布局示例中，如果房间内的流数不足，则剩余位置会空置显示背景色。
- 未设置补白参数时，中途有流退出房间，则该条流的画面会被后进入房间的流顶替。如果设置了补白参数，中途退出房间的流依然会占据原先的画面，停留在最后一帧。
- 如果开启了白板录制，当房间内有白板时，
MixMaxResolutionStreamId参数失效，白板画面会始终占据大画面。 - 如果实际视频流的宽高比与画面的宽高比不一致，对于大画面，原视频会缩放以适配画面的大小，对于小画面，原视频会裁剪以适配画面的大小。

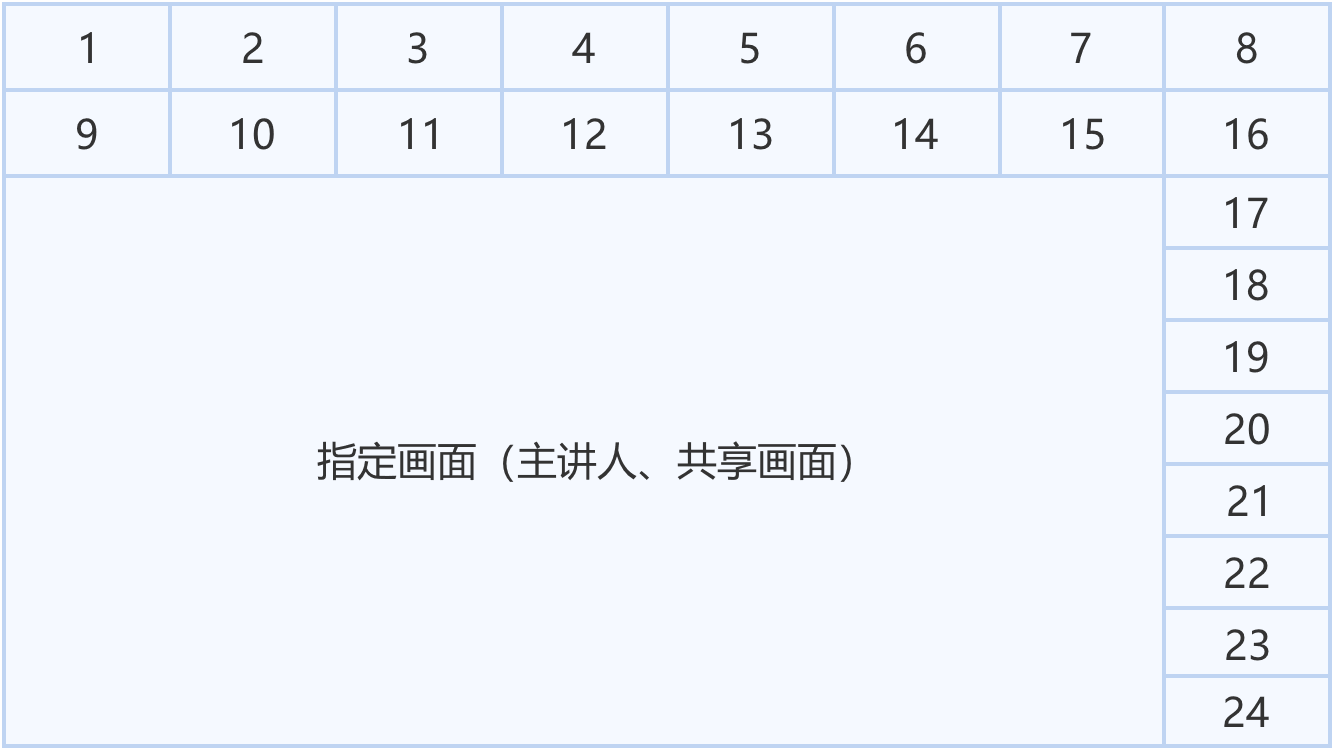

实际布局效果如下所示：
)
)
)
)
2.3 垂直布局
垂直布局可以在调用 StartRecord 方法和 UpdateLayout 方法时通过设置 MixMaxResolutionStreamId 来指定大画面显示的流。

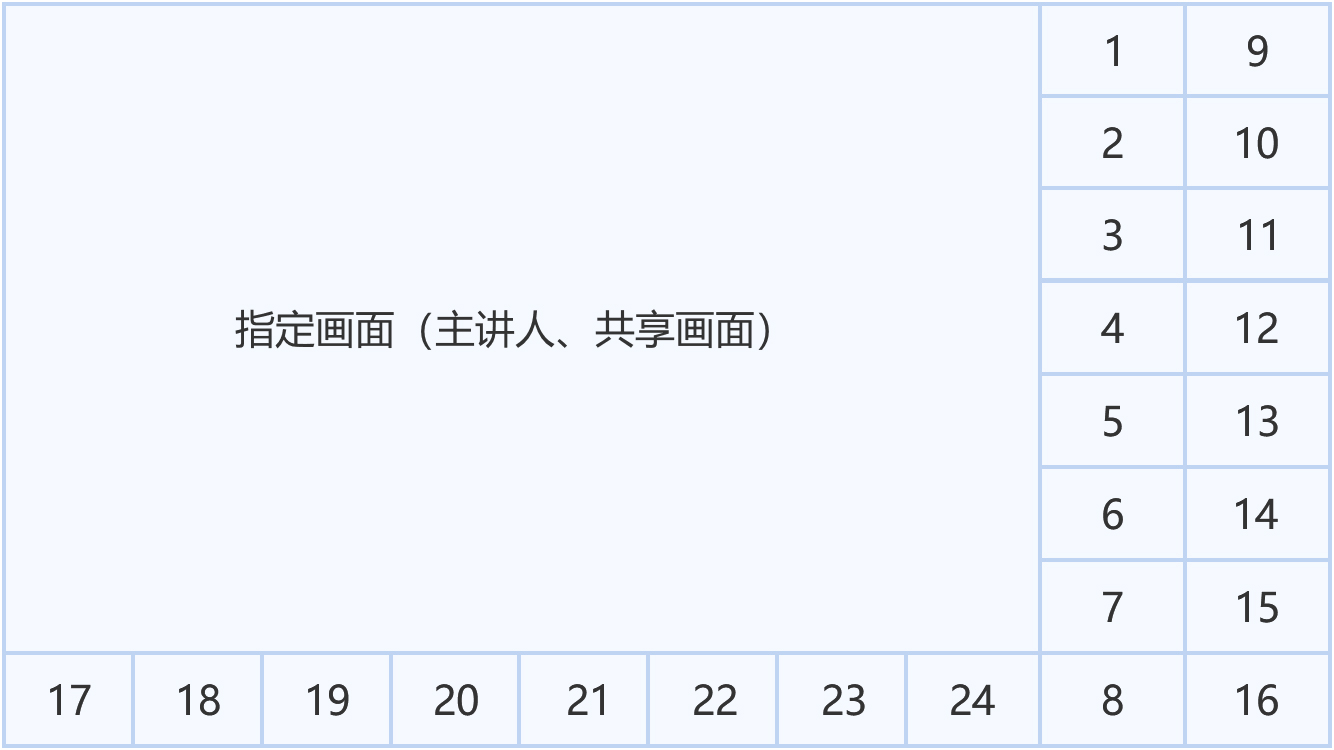

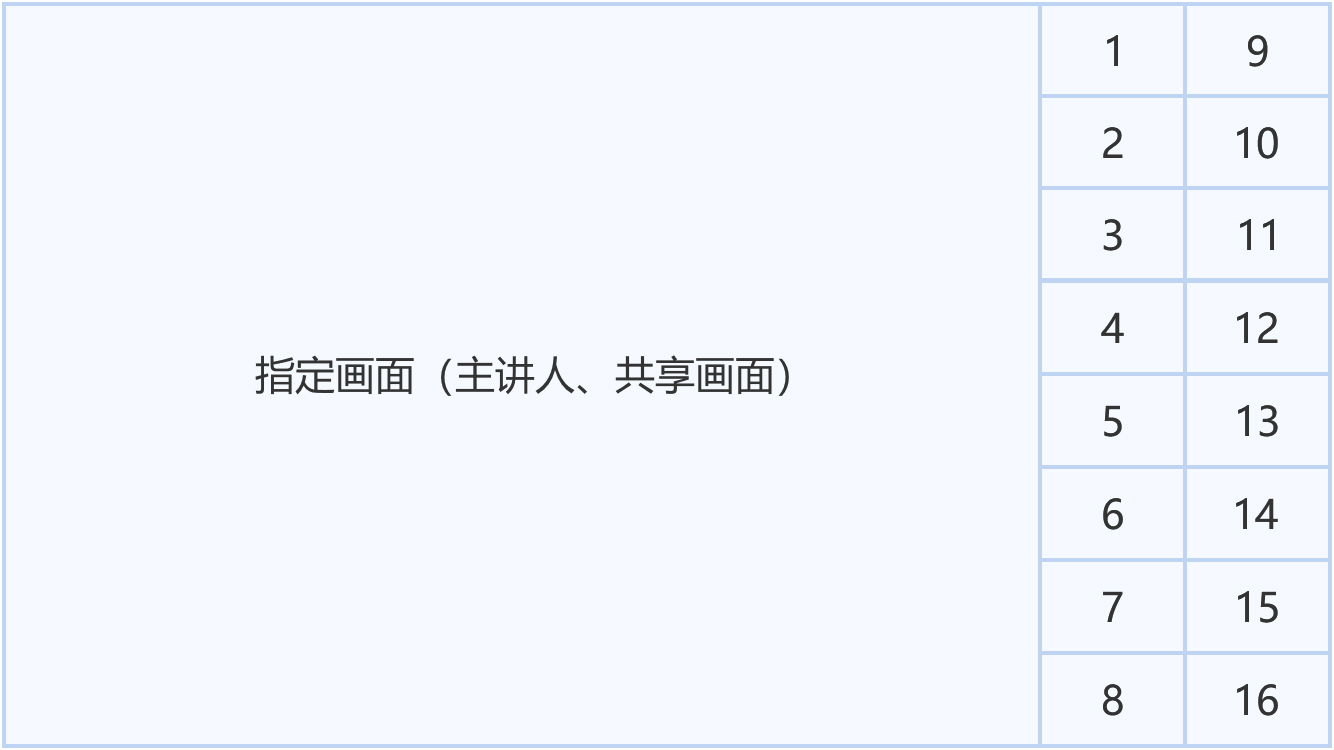

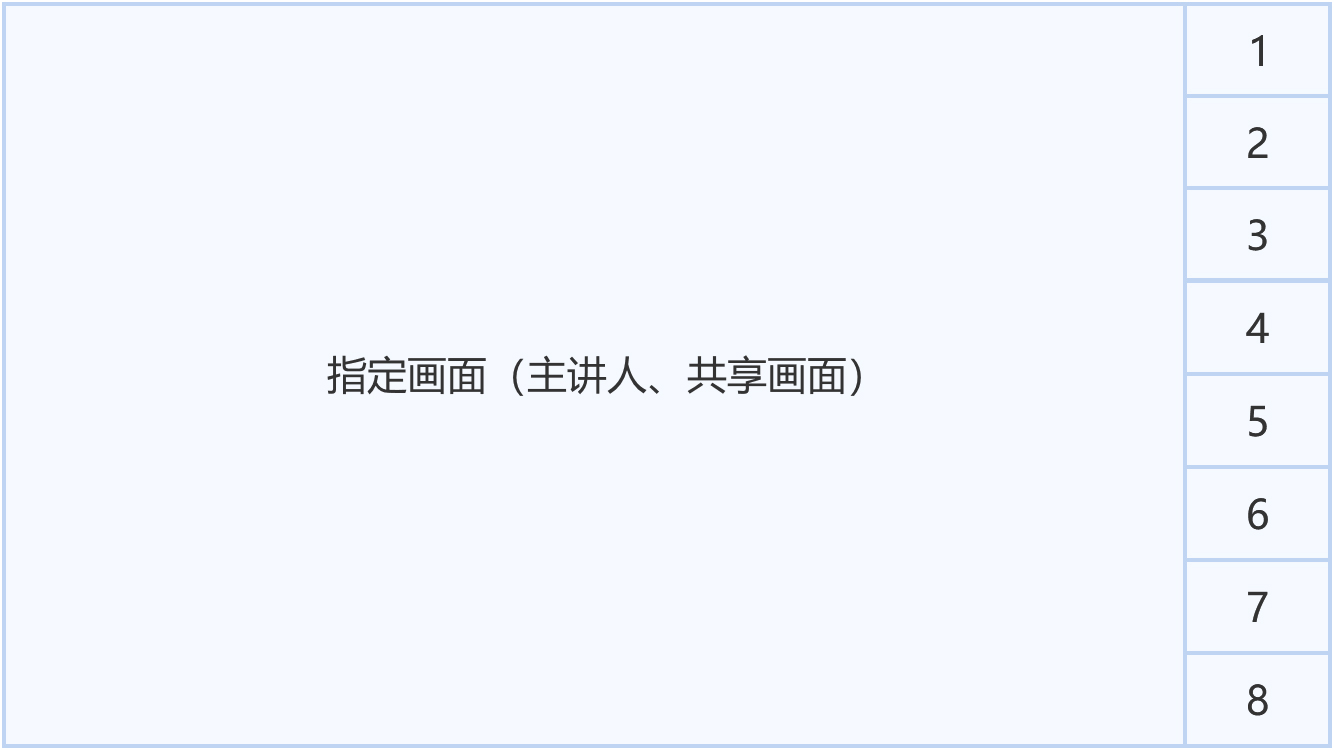

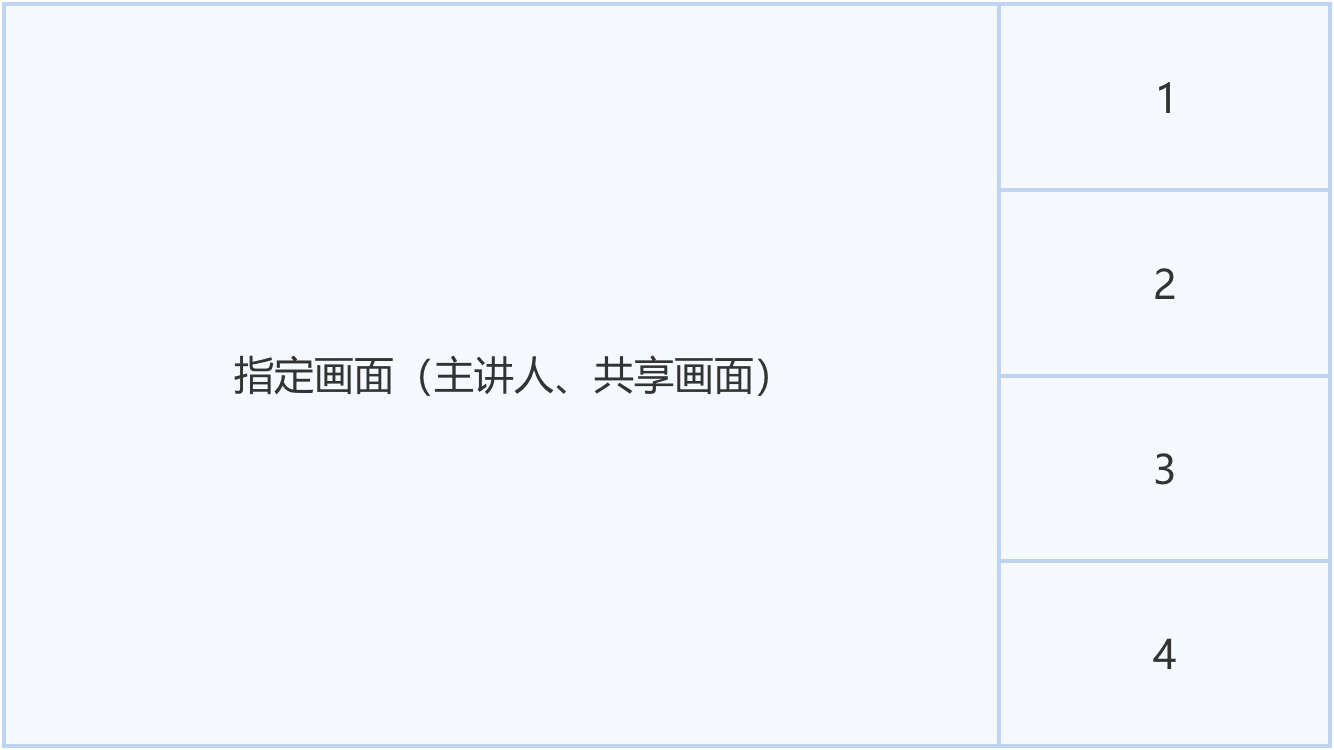

注意事项请参考 水平布局，实际布局效果如下所示：
)
)
)
)

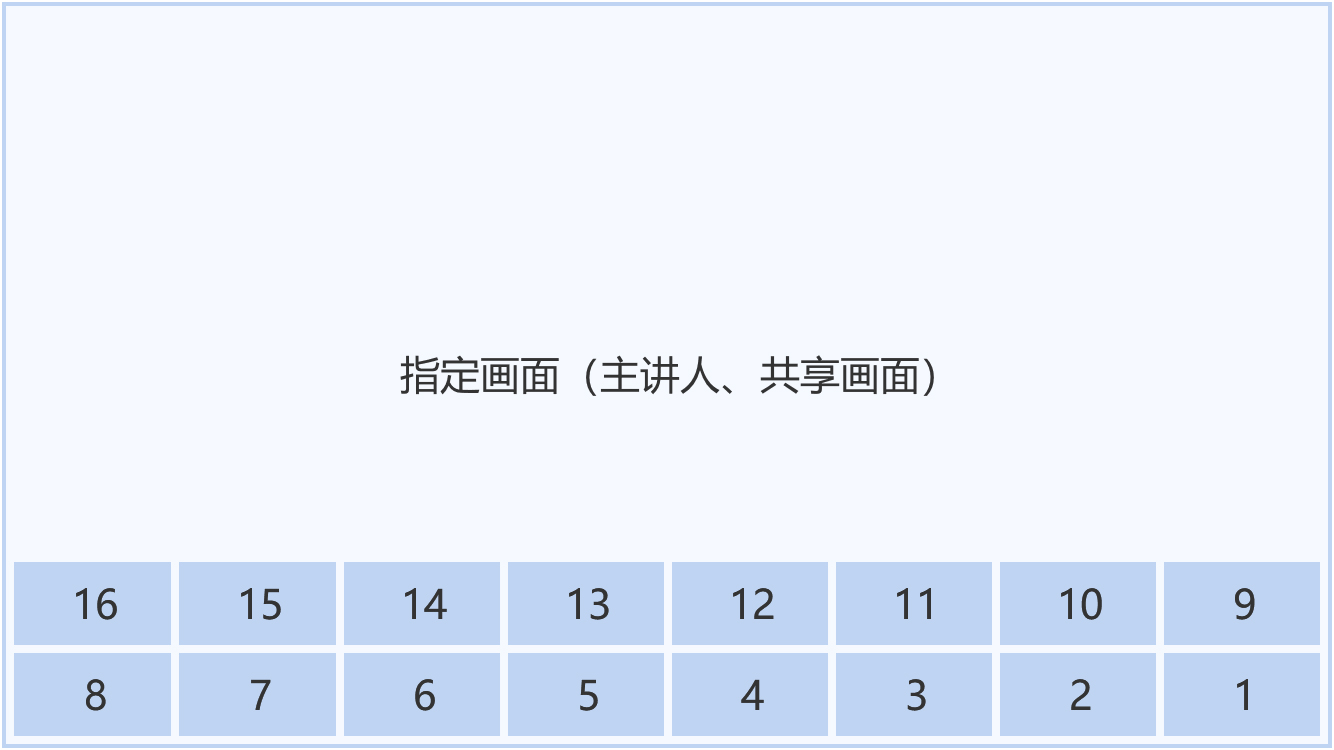

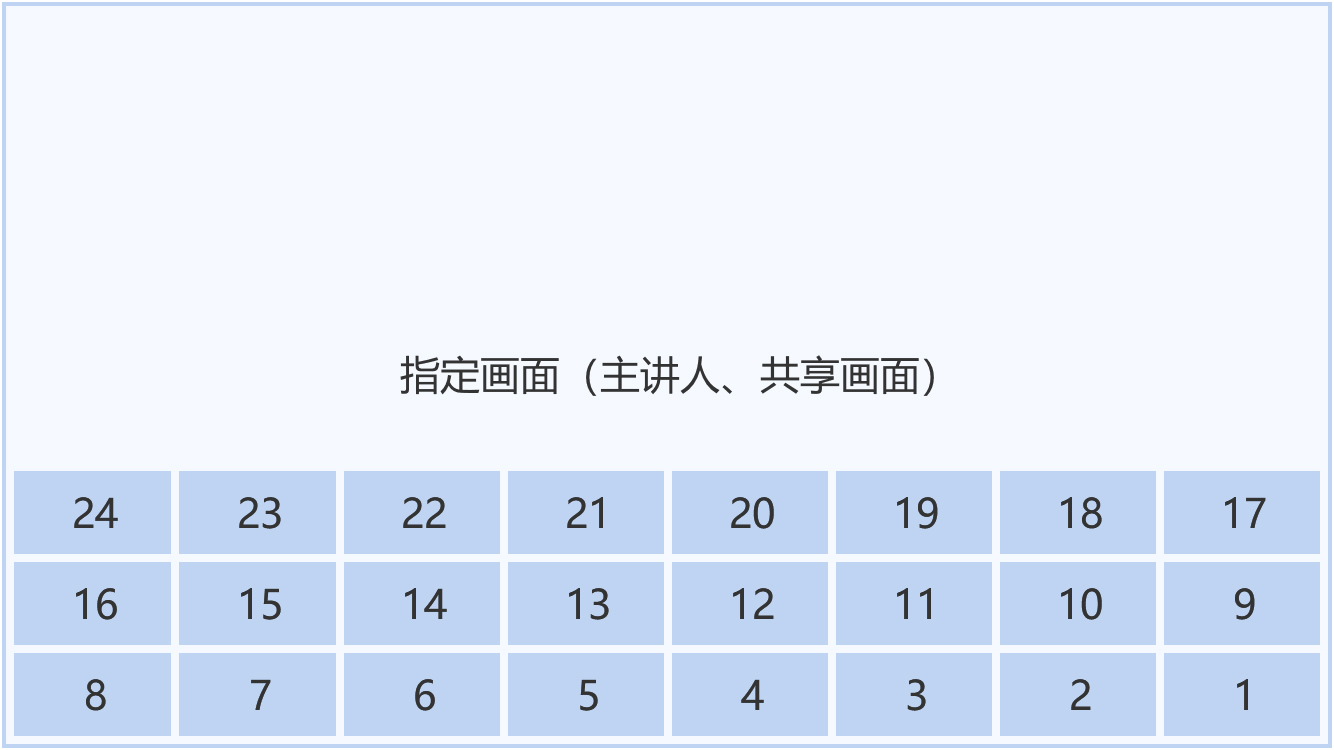

2.4 悬浮布局
悬浮布局可以在调用 StartRecord 方法和 UpdateLayout 方法时通过设置 MixMaxResolutionStreamId 来指定大画面显示的流。

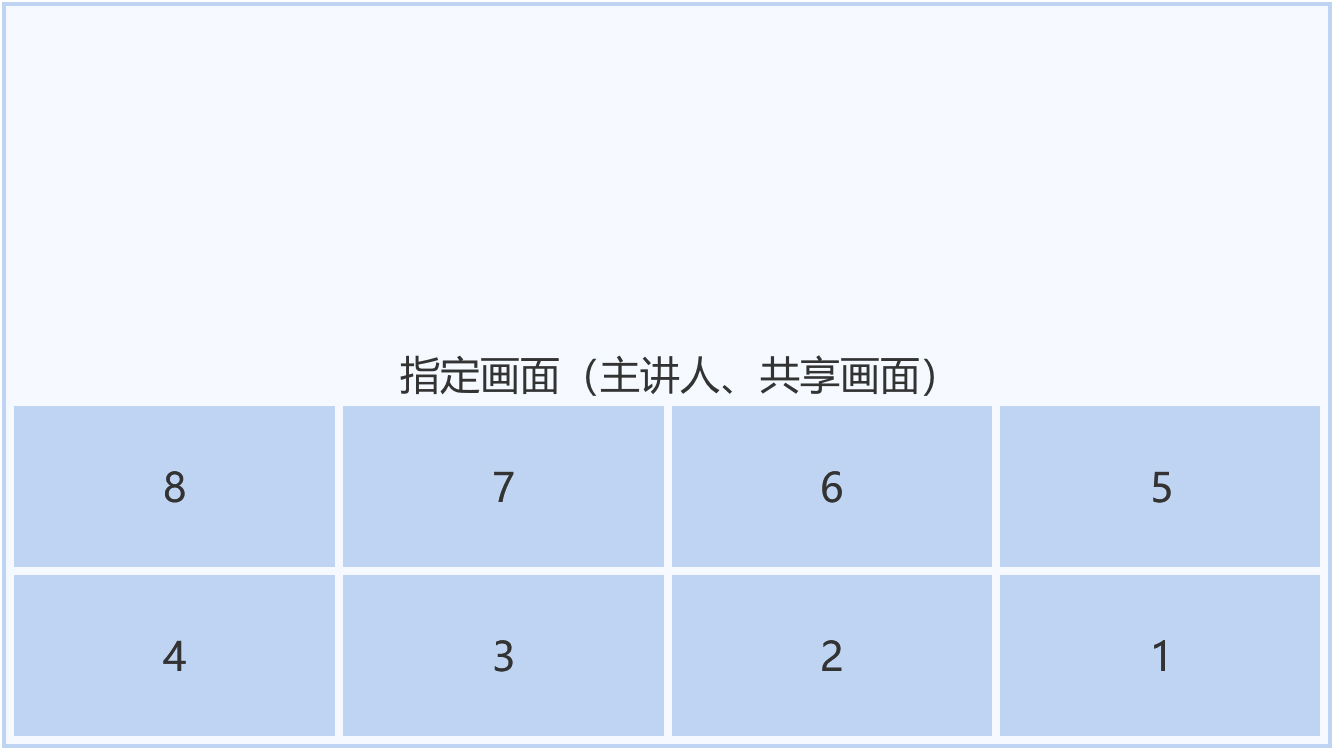

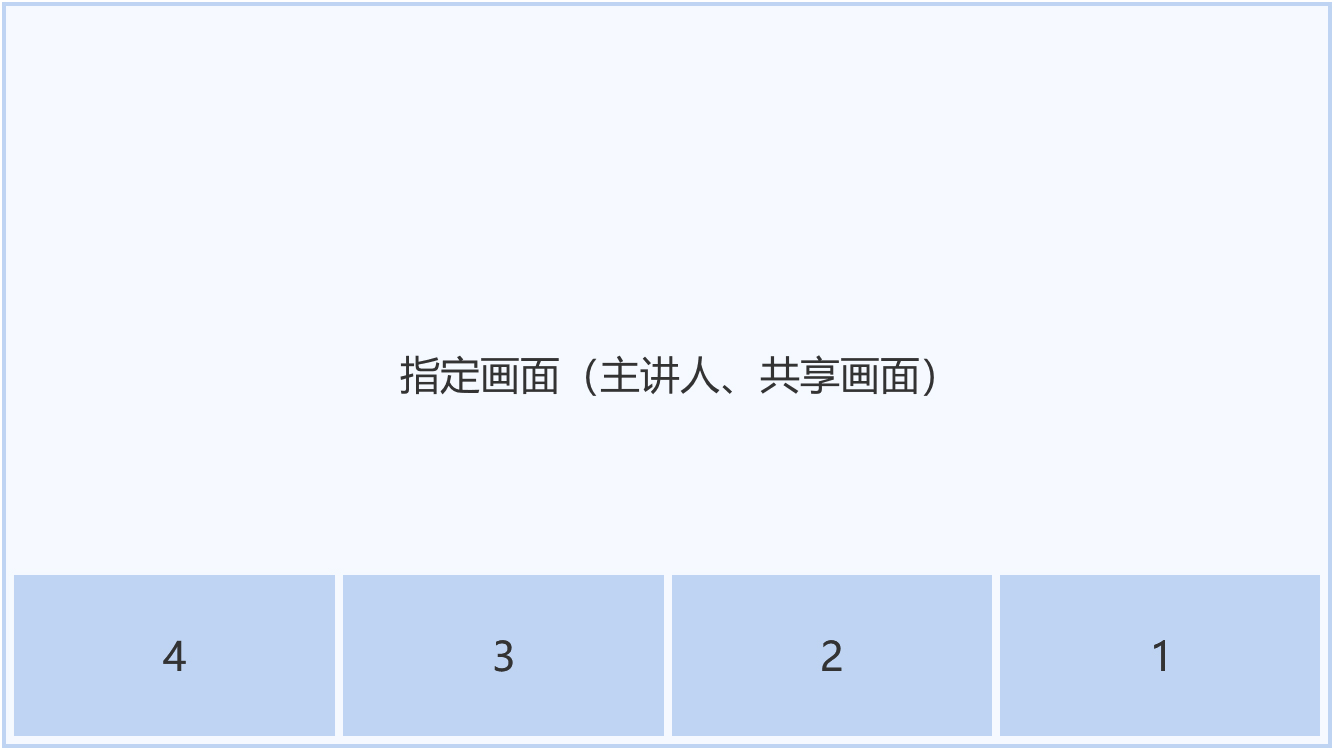

注意事项请参考 水平布局，实际布局效果如下所示：
)
)
)
)
2.5 自定义布局
自定义布局可以在调用 StartRecord 方法和 UpdateLayout 方法时通过设置 MixInputList 来设定每个画面的大小、位置、显示的流。
MixInputList 是一个 json 数组，最多可以设置 25 个画面，参数定义如下：
| 参数 | 类型 | 是否必选 | 描述 |
|---|---|---|---|
| StreamId | String | 否 | 指定在该画面显示的 streamID，如果未指定，会按照流加入房间的时间顺序进行匹配。 |
| ViewType | Int | 否 | 该画面显示内容的类型。
|
| Top | Int | 是 | 画布上该画面左上角的 y 轴坐标，取值范围 [0, 1920]，不能超过 bottom 的值和画布的高。 |
| Left | Int | 是 | 画布上该画面左上角的 x 轴坐标，取值范围 [0, 1920]，不能超过 right 的值和画布的宽。 |
| Bottom | Int | 是 | 画布上该画面右下角的 y 轴坐标，取值范围 [0, 1920]，不能超过画布的高。 |
| Right | Int | 是 | 画布上该画面右下角的 x 轴坐标，取值范围 [0, 1920]，不能超过画布的宽。 |
| Layer | Int | 是 | 该画面的图层优先级，当两个画面发生重叠时，数值大的显示在上方。 |
| FillMode | Int | 否 | 实际视频流宽高比与画面不一致时的处理方式。
|
- 设置了
StreamId但该条流还未进入房间时，该画面显示背景色。 - 如果房间内的流数不足，则剩余位置会空置显示背景色。
- 未设置补白参数时，中途有流退出房间，且该条流的画面未设置
StreamId，则该画面会被后进入房间的流顶替，如果设置了StreamId则该画面依然占据原先的位置显示为背景色。如果设置了补白参数，中途退出房间的流依然会占据原先的画面，停留在最后一帧。 - 如果开启了白板录制，当房间内有白板时，会显示在
ViewType设置为 “2” 的画面。

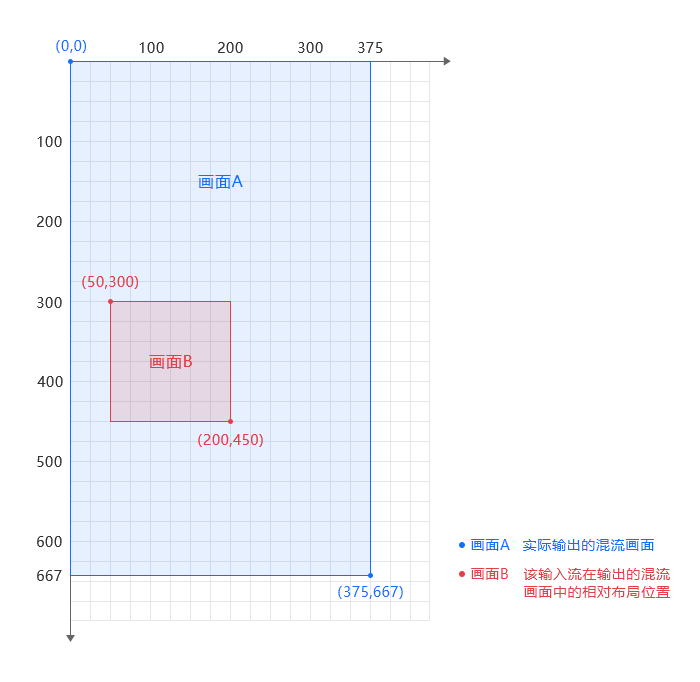

坐标系如下图所示：
)
3 请求示例
在录制过程中，可以随时调用本方法更新混流布局，以下是一个更新自定义布局的示例。
Content-type 为 application/json;charset=utf-8，UpdateLayout 请求包体内容如下：
{
"TaskId": "xxxx",
"MixMode": 1,
"MixInputList": [
{
"StreamId": "xxxx",
"ViewType": 1,
"Top": 0,
"Left": 0,
"Bottom": 720,
"Right": 540,
"Layer": 1
},
{
"StreamId": "",
"ViewType": 1,
"Top": 0,
"Left": 540,
"Bottom": 360,
"Right": 1080,
"Layer": 1
},
{
"StreamId": "",
"ViewType": 1,
"Top": 360,
"Left": 540,
"Bottom": 720,
"Right": 1080,
"Layer": 1
}
]
}相关文档
