实现流程

更新时间:2023-09-18 19:43

1 导读

1.1 概念解释

  • 互动白板 SDK、ZegoWhiteboardView SDK:均指提供 ZEGO 互动白板服务(ZegoWhiteboard) 的 SDK。
  • ZegoWhiteboardView:在代码实现过程中,开发者直接使用的 ZegoWhiteboardView 视图。
  • 白板:ZegoWhiteboardView SDK 提供的存储于服务器上的白板 Model,用户可以通过该 Model 访问白板的各种信息,包括通过该 Model 创建 ZegoWhiteboardView。

1.2 文档说明

本文分为两部分来介绍 ZegoWhiteboardView SDK:

  1. 创建白板并使用基本功能:从实现一个简单的白板开始,演示引入 SDK、登录房间、创建 ZegoWhiteboardView、展示 ZegoWhiteboardView、使用涂鸦工具、与其他用户同步白板内容的基础流程。
  2. 获取已创建的白板并展示:
    • 进入一个存在多个白板的房间时,如何获取已有的 ZegoWhiteboardView 列表,并正确地展现在界面上;
    • 当其他用户新增、删除白板时,本地如何正确处理视图。

2 前提条件

  • 已在 ZEGO 控制台 创建项目,并申请有效的 AppID,详情请参考 控制台 - 项目管理 中的“项目信息”。
  • 在项目中集成 ZegoWhiteboardView SDK,详情请参考 快速开始 - 集成。
  • 已生成 Token,详情请参考 使用 Token 鉴权。也可以参考 控制台 - 开发辅助,在 ZEGO 控制台获取临时 Token(有效期为 24 小时)。

3 创建白板并使用基本功能

3.1 初始化 SDK

  1. 初始化 ZegoWhiteboardView SDK

ZegoWhiteboardView SDK 包含了 ZEGO 实时音视频功能,其初始化方法与 ZegoExpress-Video SDK 一致。

  • 如果开发者项目中没有集成过 ZegoExpress-Video SDK, 下载并初始化 ZegoWhiteboardView SDK 后,即可实现互动白板和实时音视频功能。
  • 如果开发者项目中已经集成了 ZegoExpress-Video SDK,在后续需要集成互动白板功能时,可先去除该 SDK,直接下载和使用 ZegoWhiteboardView SDK。

方法一:从官网下载 SDK,手动集成 SDK 的初始化。

<script src="ZegoExpressWhiteboardWeb.js"></script>
/**
 * appID 为应用ID,请从 ZEGO 控制台-https://console.zego.im/ 获取
 * server 为接入服务器地址,请从 ZEGO 控制台-https://console.zego.im/ 获取
*/

// 初始化实例
const zegoExpressEngine = new window.ZegoExpressEngine(appID, server);

方法二:使用 npm 获取 SDK 时的初始化。

import { ZegoExpressEngine } from 'zego-express-whiteboard-web';
/**
 * appID 为应用ID,请从 ZEGO 控制台-https://console.zego.im/ 获取
 * server 为接入服务器地址,请从 ZEGO 控制台-https://console.zego.im/ 获取
*/
// 初始化实例
const zegoExpressEngine = new ZegoExpressEngine(appID, server);
  1. 监听回调

调用 on 方法,传入监听事件名,监听常用回调事件: zegoExpressEngine.on(zegoEventName: ZegoEvent, callBack)。 ZegoEventName 可参考 ZegoEvent。

建议关注以下事件:

// 当房间内其他用户创建新的 zegoWhiteboardView 的时,会收到新增 zegoWhiteboardView 的回调
zegoExpressEngine.on('viewAdd', function(zegoWhiteboardView){
 // 用户可以将新增的 zegoWhiteboardView 添加到视图中
})

// 当房间内其他用户删除 zegoWhiteboardView 时,会收到 zegoWhiteboardView 移除的回调
zegoExpressEngine.on('viewRemoved', function(whiteboardID){
 // 用户可以根据 whiteboardID 移除自己维护的相应的 zegoWhiteboardView 列表
})

3.2 登录房间

1. 生成 Token

调用 ZegoExpressEngine 的 loginRoom 接口登录房间。登录时,请传入本文 前提条件 所获取到的 Token 进行鉴权。

注意:临时 Token 仅供调试,正式上线时,请从开发者的业务服务器生成 token,详情可参考 使用 Token 鉴权。如果 Token 错误,请参考 错误码 文档中的 1002067 和 1003072 排查问题。

2. 登录房间

调用 loginRoom 接口,传入房间 ID 参数 “roomID”、“token” 和用户参数 “user”,根据实际情况传入参数 “config”,登录房间。

  • “roomID”、“userID” 和 “userName” 参数的取值都为自定义。
  • “roomID” 和 “userID” 都必须唯一,建议开发者将 “userID” 设置为一个有意义的值,可将其与自己的业务账号系统进行关联。
  • 只有调用 loginRoom 接口登录房间时传入 ZegoRoomConfig 配置,且 “userUpdate” 参数取值为 “true” 时,用户才能收到 roomUserUpdate 回调。
// 登录房间,成功则返回 true
// userUpdate 设置为 true 才能收到 roomUserUpdate 回调。

let userID = Util.getBrow() + '_' + new Date().getTime();
let userName = "user0001";
let roomID = "0001";
let token = ;
// 为避免错过任何通知,您需要在登录房间前先监听用户加入/退出房间、房间连接状态变更、推流状态变更等回调。
zg.on('roomStateChanged', async (roomID, reason, errorCode, extendedData) => {

})
zg.loginRoom(roomID, token, { userID, userName: userID }, { userUpdate: true }).then(result => {
     if (result == true) {
        console.log("login success")
     }
});

3.3 创建 ZegoWhiteboardView

  1. 调用 createView 接口创建白板。如下示例代码中创建宽为 1600 px,高为 900 px,横向有 5 页的 ZegoWhiteboardView。
zegoExpressEngine.createView({
    roomID: '登录房间号',
    name: '白板名称',
    aspectWidth: 1600 * 5,
    aspectHeight: 900,
    pageCount: 5,
    fileInfo?: {
        fileID: '文件ID',
        fileName: '文件名',
        fileType: '文件类型',
        authKey: ''
    }
}).then(view => {
    const zegoWhiteboardView = view;
});
字段 含义 是否必填
roomID 房间 ID 是
name 白板名称 是
aspectWidth 等比宽 是
aspectHeight 等比高 是
pageCount 白板页数 是
fileInfo 关联文件信息 否

fileInfo 参数解释:

字段 含义 是否必填
fileID 文件转换完成唯一 ID 是
fileName 文件名称 是
fileType 文件类型 是
authKey 预留字段 否

创建成功之后,同一房间内的其他用户会收到 viewAdd 的监听回调。

  1. 展示 ZegoWhiteboardView

    1. 在 Html 中添加一个容器 div。

      <div id="parent" style="width:1600px;height:900px"> </div>
    2. 调用 attachView 接口,将获取的 zegoWhiteboardView,添加到视图中,即可展示 zegoWhiteboardView。

      zegoExpressEngine.attachView(zegoWhiteboardView: ZegoWhiteboardView,parent: string): Promise<void>

3.4 体验 ZegoWhiteboardView SDK 的基本功能

3.4.1 设置绘图工具

  1. 开启 setWhiteboardOperationMode 的绘制功能。
zegoWhiteboardView.setWhiteboardOperationMode(operationMode: ZegoWhiteboardOperationMode): void

operationMode 参数解释:

字段 含义
1 不可操作模式,如果与其他模式混合,则依然是不可操作模式。
2 滚动模式,此模式下可以进行滚动翻页,并同步到其他端,此时将无法响应手动绘制操作,不可以与 ZegoWhiteboardOperationModeDraw 混合使用。
4 绘制模式,此模式下将会响应图元绘制操作,并同步图元到其他端,无法滚动,不可以与 ZegoWhiteboardOperationModeScroll 混合使用。
8 放缩模式,此模式下可以对 ZegoWhiteboardView 内容进行放大。
  1. 设置绘制工具类型。

通过 setToolType 接口来设置当前白板使用的工具类型及特性,目前支持 10 种白板工具。

ZegoWhiteboardViewToolPen ,     // 涂鸦画笔
ZegoWhiteboardViewToolText ,     // 文本
ZegoWhiteboardViewToolLine ,     // 直线
ZegoWhiteboardViewToolRect ,     // 矩形
ZegoWhiteboardViewToolEllipse ,  // 圆
ZegoWhiteboardViewToolSelector , // 选取图元
ZegoWhiteboardViewToolEraser ,   // 橡皮擦
ZegoWhiteboardViewToolLaser ,    // 激光笔
ZegoWhiteboardViewToolClick ,    // 动态ppt点击工具
ZegoWhiteboardViewToolCustomImage   // 自定义图形工具
  1. 将工具设置为 ZegoWhiteboardViewToolPen 涂鸦画笔。
// 设置白板工具为画笔,画笔颜色,默认为 #f54326,画笔粗细,默认为 6
zegoWhiteboardView.setToolType(1)

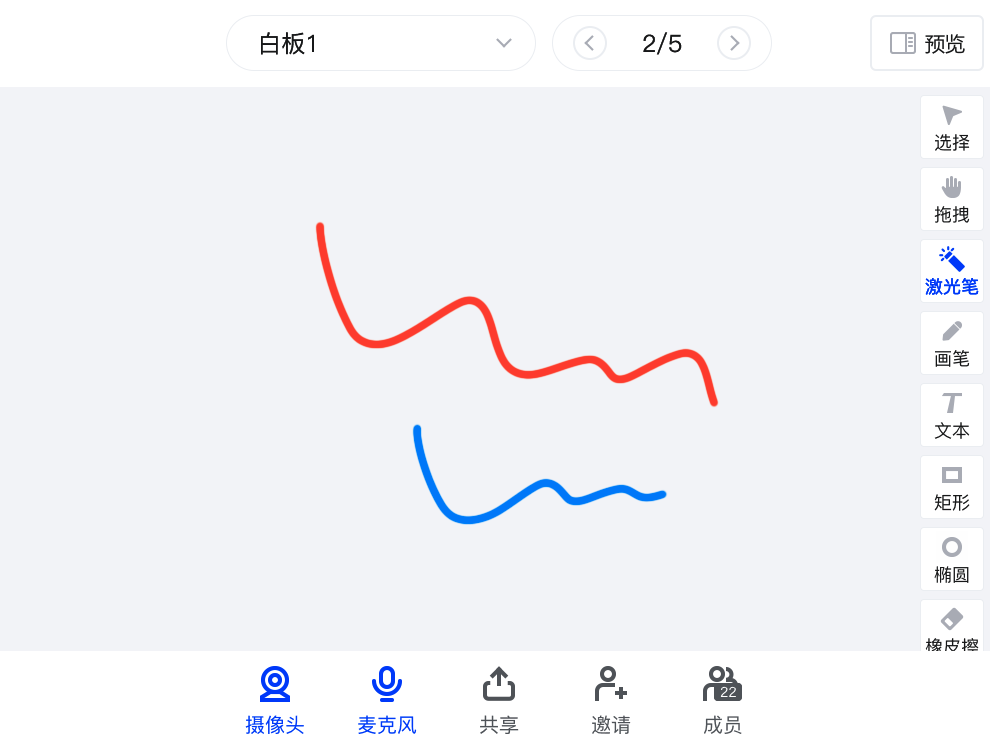

设置涂鸦画笔成功后,在 zegoWhiteboardView 的范围内按下使用鼠标涂鸦,即可看到涂鸦效果展示在 zegoWhiteboardView 上。

/Pics/WhiteboardView/scrawl.png

  1. 可针对画笔设置自定义光标。

ZEGO SDK 已内置画笔图标,开发者可通过 setCustomCursorAttribute 设置画笔的光标样式。

// 关闭自定义光标(默认为开启状态)
zegoExpressEngine.enableCustomCursor(false);

// 开启自定义光标
zegoExpressEngine.enableCustomCursor(true);

// 关闭显示远程自定义光标(默认为开启状态)
zegoExpressEngine.enableRemoteCursorVisible(false);

// 开启显示远程自定义光标
zegoExpressEngine.enableRemoteCursorVisible(true);

// 设置自定义光标样式
zegoExpressEngine.setCustomCursorAttribute(1, {
    iconPath: 'FILE',  // 自定义光标的地址,支持本地地址和网络地址
    offsetX: 0,  // 自定义光标横向偏移量
    offsetY: 0  // 自定义光标纵向偏移量
})

3.4.2 同步 ZegoWhiteboardView 上的内容

不同用户只要加入同一个房间,通过 getViewList 获取到 ZegoWhiteboardView 列表,并将 ZegoWhiteboardView 添加到界面中,即可观察到 ZegoWhiteboardView 上的图元和位置的同步情况。


// 1. 加入同一房间后,请求获取该房间内的白板列表
var zegoWhiteboardViewList = []
zegoExpressEngine.getViewList().then(res=>{
    zegoWhiteboardViewList = res
})

// 2. 假设进房的用户需要加载指定白板,该白板ID 为 1
var targetWhiteboardID = 1

// 3. 根据筛选条件,从白板列表中过滤得到目标白板
zegoWhiteboardView = zegoWhiteboardViewList.filter(function (v) {
    return targetWhiteboardID === v.getID();
})[0];

// 4. 将获取到到目标白板渲染
zegoExpressEngine.attachView(zegoWhiteboardView, parentId)

只要用户一直保持登录状态,ZegoWhiteboardView SDK 会自动同步 zegoWhiteboardView 上的内容和滚动位置,房间内的用户都会看到相同的内容,开发者无需额外做其他操作。

3.4.3 滚动 ZegoWhiteboardView

调用 scroll 方法使 ZegoWhiteboardView 滚动到相应位置。

  • horizontalPercent 表示水平位置百分比,取值范围:0 ~ 1.0;
  • verticalPercent 表示垂直位移百分比,取值范围:0 ~ 1.0。
zegoWhiteboardView.scroll(horizontalPercent: number,verticalPercent: number): boolean

3.4.4 移除白板

调用 destroyView 接口移除白板。移除成功之后,同一房间内的用户会收到 viewRemoved 的回调。

zegoExpressEngine.destroyView(zegoWhiteboardView: ZegoWhiteboardView): Promise<void>

zegoExpressEngine.on('viewRemoved', function(whiteboardID){
 // 用户可以根据 whiteboardID 移除自己维护的相应的 zegoWhiteboardView 列表
})

4 获取已创建的白板并展示

4.1 初始化

请参考 3.1 初始化 ZegoWhiteboardView SDK 和 3.2 登录房间 初始化 ZegoWhiteboardView SDK 并登录房间。

不同的用户需要加入到同一个房间,才能够收到 ZegoWhiteboardView SDK 的各种监听回调,从而实现互动协同。

4.2 获取房间内已创建的 ZegoWhiteboardView 列表

调用 getViewList 接口获取白板列表。

zegoExpressEngine.getViewList(): Promise<ZegoWhiteboardView[]>

4.3 关注白板的回调

开发者可以根据需要,关注白板新增和删除时的监听回调。

  1. 在白板新增时,展示最新的 zegoWhiteboardView。
// 当房间内其他用户创建新的 zegoWhiteboardView 的时,会收到新增 zegoWhiteboardView 的回调
zegoExpressEngine.on('viewAdd', function(zegoWhiteboardView){
 // 用户可以将新增的 zegoWhiteboardView 添加到视图中
})
  1. 在白板移除时,移除相应的 zegoWhiteboardView。
// 当房间内其他用户删除 zegoWhiteboardView 时,会收到 zegoWhiteboardView 移除的回调
zegoExpressEngine.on('viewRemoved
', function(whiteboardID){
 // 用户可以根据 whiteboardID 移除自己维护的相应的 zegoWhiteboardView 列表
})

5 示例源码

开发者可以在互动白板示例项目中,体验互动白板业务,并查看完整的源码和代码逻辑,详情请参考 互动白板 - 下载示例源码。
