开始混流

更新时间:2022-09-30 16:44

1 简介

本文介绍如何调用服务端 API 接口,开始/更新混流任务。

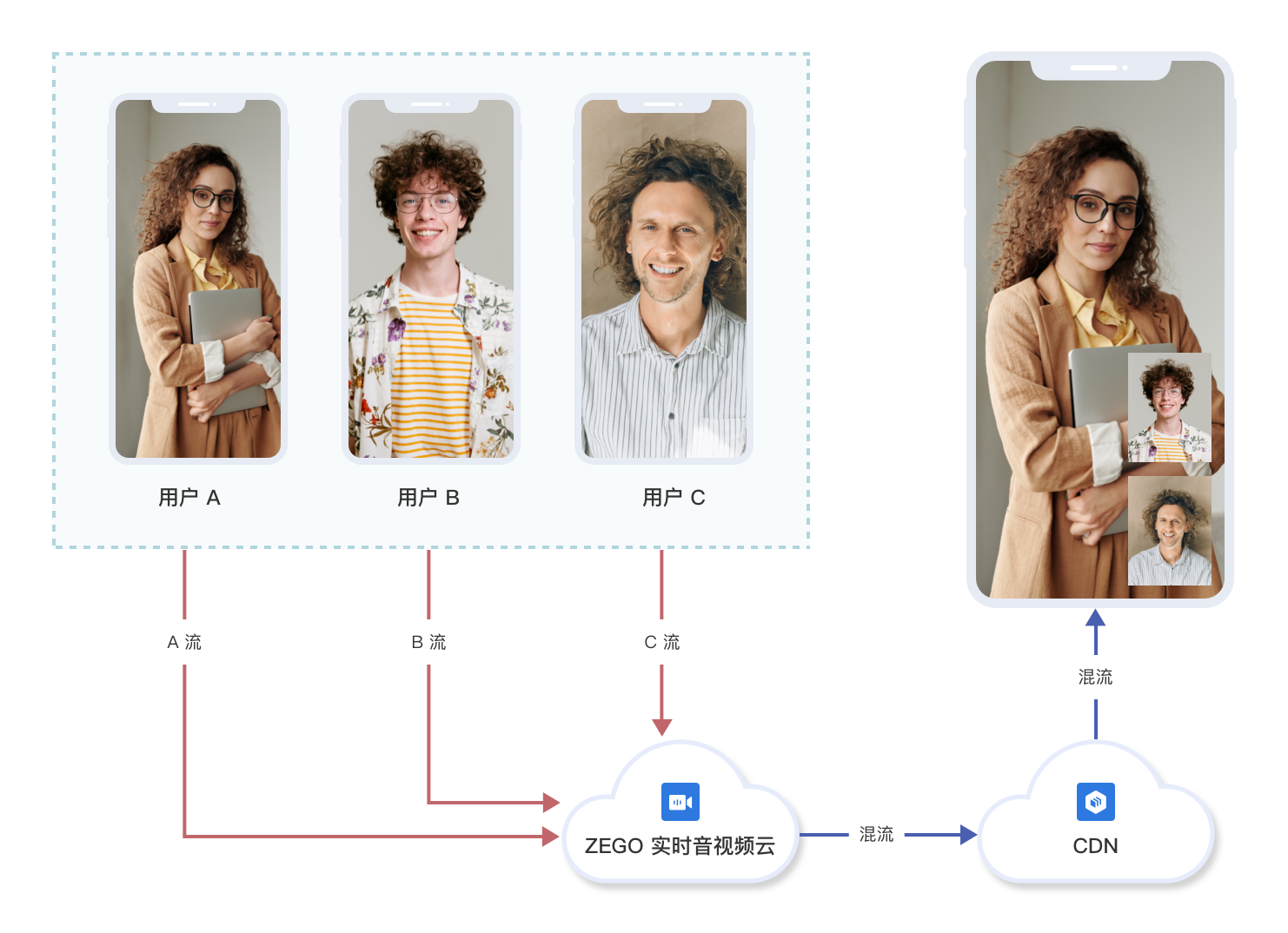

客户端的混流功能介绍请参考 多路混流,相关回调请参考 混流开始回调混流结束回调

2 前提条件

在实现混流之前,请确保:

3 示例代码

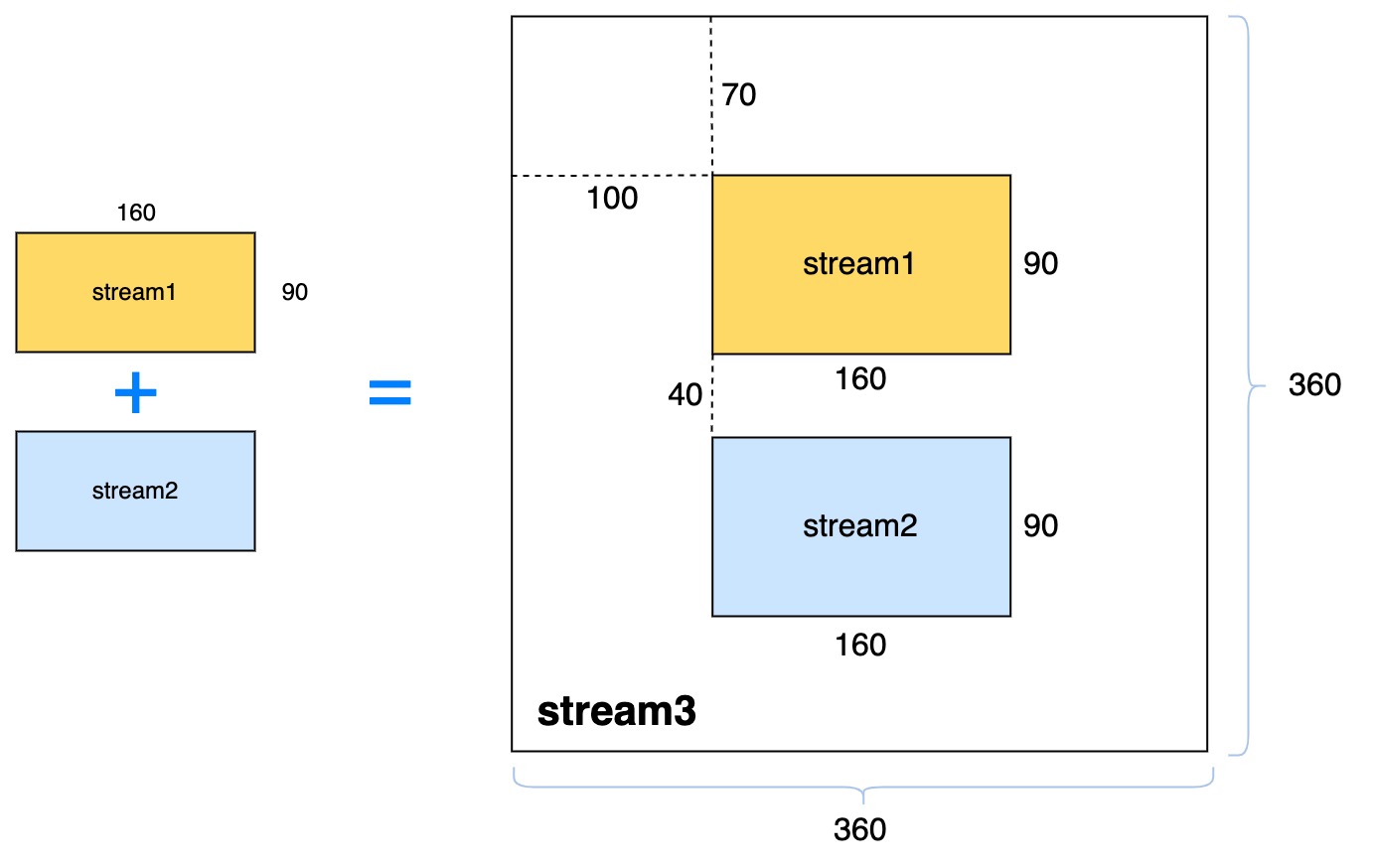

ZEGO 提供多种编程语言的示例代码,以下示例代码为“将两条音视频流(stream1、stream2)进行混流,混合输出到一条流(stream3)”:

开始混流(Go)
package main

import (
    "bytes"
    "crypto/md5"
    "crypto/rand"
    "encoding/hex"
    "encoding/json"
    "fmt"
    "io/ioutil"
    "net/http"
    "net/url"
    "strconv"
    "time"
)
// rtc-api.zego.im 表示使用的产品是云通讯产品,包括了实时音视频(Express Video)、实时音频(Express Audio)、低延迟直播(L3)
const DOMAIN = "https://rtc-api.zego.im"

var (
    //请将 appId 修改为你的 appId,appid 为 uint32
    //举例:1234567890
    AppId uint32 = 1234567890
    //请将 serverSecret 修改为你的 serverSecret,serverSecret 为 string
    Secret = ""
)

type MixStartRequest struct {
    Appid     uint64       `json:"Appid"`
    UserId    string       `json:"UserId"`
    Sequence  int64        `json:"Sequence"`
    MixInput  []*MixInput  `json:"MixInput"`
    MixOutput []*MixOutput `json:"MixOutput"`
    MixTaskId string       `json:"TaskId"`
}

type RectInfo struct {
    Top    int32 `json:"Top"`
    Left   int32 `json:"Left"`
    Bottom int32 `json:"Bottom"`
    Right  int32 `json:"Right"`
}

type MixInput struct {
    StreamId  string    `json:"StreamId"`
    RectInfo  *RectInfo `json:"RectInfo"`
}

type MixOutput struct {
    StreamId     string `json:"StreamId"`
    VideoBitrate int32  `json:"VideoBitrate"`
    Fps          int32  `json:"Fps"`
    Height       int32  `json:"Height"`
    Width        int32  `json:"Width"`
}

func main() {
    nonce := make([]byte, 8)
    rand.Read(nonce)
    hexNonce := hex.EncodeToString(nonce)
    ts := time.Now()
    signature := GenerateSignature(AppId, hexNonce, Secret, ts.Unix())
    value := url.Values{}
    value.Add("AppId", strconv.FormatUint(AppId, 10))
    value.Add("SignatureNonce", hexNonce)
    value.Add("Timestamp", strconv.FormatInt(ts.Unix(), 10))
    value.Add("Signature", signature)
    value.Add("Action", "StartMix")
    value.Add("SignatureVersion", "2.0")
    urlData, err := url.Parse(DOMAIN)
    if err != nil {
        fmt.Println(err)
        return
    }
    urlData.RawQuery = value.Encode()
    dataJson, _ := json.Marshal(GenerateStartMixData())
    req, err := http.NewRequest("POST", urlData.String(), bytes.NewBuffer(dataJson))
    if err != nil {
        fmt.Println(err)
        return
    }
    req.Header.Set("Content-Type", "application/json")
    req.Close = true
    client := &http.Client{}
    r, err := client.Do(req)
    if err != nil {
        fmt.Println(err)
        return
    }
    if r.StatusCode != 200 {
        fmt.Printf("status code is:%v", r.StatusCode)
    }
    defer r.Body.Close()
    resp, err := ioutil.ReadAll(r.Body)
    if err != nil {
        return
    }
    fmt.Println(string(resp))
    return
}

//以下示例为 将 streamId 为 "stream1" 的音视频流 与 streamId 为 "stream2" 的音视频流进行混流,混出 streamId 为 "stream3" 的音视频流
func GenerateStartMixData() *MixStartRequest {
    inputs := make([]*MixInput, 0)
    input1 := MixInput{
        StreamId: "stream1",
        RectInfo: &RectInfo{
            Top:    70,
            Left:   100,
            Bottom: 160,
            Right:  260,
        },
    }
    inputs = append(inputs, &input1)
    input2 := MixInput{
        StreamId: "stream2",
        RectInfo: &RectInfo{
            Top:    200,
            Left:   100,
            Bottom: 290,
            Right:  260,
        },
    }
    inputs = append(inputs, &input2)
    output := MixOutput{
        StreamId:     "stream3",
        VideoBitrate: 12000,
        Fps:          15,
        Height:       360,
        Width:        360,
    }
    outputs := append([]*MixOutput{}, &output)
    req := &MixStartRequest{
        Appid:     AppId,
        UserId:    "123",
        Sequence:  123,
        MixInput:  inputs,
        MixOutput: outputs,
        MixTaskId: "123",
    }
    return req
}

//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
func GenerateSignature(appid uint64, nonce string, appSecret string, timestamp int64) (signature string) {
    data := fmt.Sprintf("%d%s%s%d", appid, nonce, appSecret, timestamp)
    h := md5.New() //规定使用哈希算法中的MD5算法
    h.Write([]byte(data))
    //hex.EncodeToString(h.Sum(nil))输出16进制字符串
    return hex.EncodeToString(h.Sum(nil))
}
开始混流(Python)
# -*- coding: UTF-8 -*-
import hashlib
import secrets
import time

# 生成签名
# Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
from urllib.parse import urlencode

import requests


def GenerateSignature(appId, signatureNonce, serverSecret, timestamp):
    str1 = str(appId) + signatureNonce + serverSecret + str(timestamp)
    hash = hashlib.md5()
    hash.update(str1.encode("utf8"))
    signature = hash.hexdigest()
    return signature


if __name__ == '__main__':
    # 请将 appId 修改为你的 appId,appid 为 数字
    # 举例:1234567890
    appId = 1234567890
    # 请将 serverSecret 修改为你的 serverSecret,serverSecret 为 string
    serverSecret = ""

    signatureNonce = secrets.token_hex(8)
    timestamp = int(time.time())
    sig = GenerateSignature(appId, signatureNonce, serverSecret, timestamp)

    # 以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流,混出 StreamId 为 "stream3" 的音视频流
    par = {
        "Action": "StartMix",
        "AppId": appId,
        "Signature": sig,
        "SignatureNonce": signatureNonce,
        "SignatureVersion": "2.0",
        "Timestamp": timestamp,
        "IsTest": "False"
    }
    body = {
        'TaskId': '123',
        'Sequence': 123,
        'UserId': '123',
        'MixInput': [
            {
                'StreamId': 'stream1',
                'RectInfo': {
                    "Top": 70,
                    "Bottom": 160,
                    "Left": 100,
                    "Right": 260,
                },

            },
            {
                'StreamId': 'stream2',
                'RectInfo': {
                    "Top": 200,
                    "Bottom": 290,
                    "Left": 100,
                    "Right": 260,
                },
            }
        ],
        'MixOutput': [{
            'StreamId': 'stream3',
            'Width': 360,
            'Height': 360,
            'VideoBitrate': 12000,
            'Fps': 15
        }]
    }
    url = 'https://rtc-api.zego.im/'
    req = requests.post(url, params=par, json=body)
    print("Url: ", req.url)
    print("StatusCode", req.status_code)
    print("Respone:", req.text)
开始混流(Java)
package org.example;

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStream;
import java.io.InputStreamReader;
import java.io.OutputStream;
import java.io.OutputStreamWriter;
import java.net.HttpURLConnection;
import java.net.MalformedURLException;
import java.net.URL;
import java.security.MessageDigest;
import java.security.SecureRandom;
import java.util.HashMap;
import java.util.Map;

/**
 * 请先引入 com.alibaba.fastjson,方便构建请求的 body 参数
 */
import com.alibaba.fastjson.JSONArray;
import com.alibaba.fastjson.JSONObject;

public class StartMix {

    //
    public static void main(String[] args) {
        // 获取房间内用户数目
        startMixStream();
    }

    /**
     * 发起混流
     */
    public static void startMixStream() {
        // 请填写你从控制台获取的APP ID,
        // 举例:1234567890L
        Long APP_ID = 1234567890L;
        // 请填写你从控制后台获取的 SERVER SECRET,
        // 举例:"abcde1234aaaaaaaabbbbbbb"
        String SERVER_SECRET = ;
        // 生成16进制随机字符串(16位)
        byte[] bytes = new byte[8];
        SecureRandom sr = new SecureRandom();
        sr.nextBytes(bytes);
        String signatureNonce = bytesToHex(bytes);
        // 设定时间戳
        long timestamp = System.currentTimeMillis() / 1000L;

        // 生成签名Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
        String signatue = generateSignature(APP_ID, signatureNonce, SERVER_SECRET, timestamp);

        // 组装请求URL
        //以下示例为 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流,混出 StreamId 为 "stream3" 的音视频流
        Map<String, Object> params = new HashMap<String, Object>();
        params.put("Action", "StartMix");
        params.put("AppId", APP_ID);
        params.put("SignatureNonce", signatureNonce);
        params.put("Timestamp", timestamp);
        params.put("Signature", signatue);
        params.put("SignatureVersion", "2.0");
        // rtc-api.zego.im 表示使用的产品是云通讯产品,包括了实时音视频(Express Video)、实时音频(Express Audio)、低延迟直播(L3)
        String url = buildAPIUrl("https://rtc-api.zego.im/", params);

        JSONObject body = new JSONObject()
                .fluentPut("TaskId", "123")
                .fluentPut("Sequence", 123)
                .fluentPut("UserId", "123");

        JSONArray mixInputList = new JSONArray();
        mixInputList.add(new JSONObject()
                .fluentPut("StreamId", "stream1")
                .fluentPut("RectInfo", new JSONObject()
                        .fluentPut("Top", 70)
                        .fluentPut("Bottom", 160)
                        .fluentPut("Left", 100)
                        .fluentPut("Right", 260)));
        mixInputList.add(new JSONObject()
                .fluentPut("StreamId", "stream2")
                .fluentPut("RectInfo", new JSONObject()
                        .fluentPut("Top", 200)
                        .fluentPut("Bottom", 290)
                        .fluentPut("Left", 100)
                        .fluentPut("Right", 260)));
        body.put("MixInput", mixInputList);

        JSONArray mixOutputList = new JSONArray();
        mixOutputList.add(new JSONObject()
                .fluentPut("StreamId", "stream3")
                .fluentPut("Width", 360)
                .fluentPut("Height", 360)
                .fluentPut("VideoBitrate", 12000)
                .fluentPut("Fps", 15));
        body.put("MixOutput", mixOutputList);

        String result = sendPost(url, body.toString());
        System.out.println(result);
    }

    /**
     * 生成签名
     * @param appId 应用APPID
     * @param signatureNonce 签名随机码
     * @param serverSecret 服务端API秘钥
     * @param timestamp 签名时间戳
     * @return 生成的签名字符串
     */
    public static String generateSignature(long appId, String signatureNonce, String serverSecret, long timestamp){
        String str = String.valueOf(appId) + signatureNonce + serverSecret + String.valueOf(timestamp);
        String signature = "";
        try{
            //创建一个提供信息摘要算法的对象,初始化为md5算法对象
            MessageDigest md = MessageDigest.getInstance("MD5");
            //计算后获得字节数组
            byte[] bytes = md.digest(str.getBytes("utf-8"));
            //把数组每一字节换成16进制连成md5字符串
            signature = bytesToHex(bytes);
        }catch (Exception e) {
            e.printStackTrace();
        }
        return signature;
    }

    /**
     * 字节数组转16进制
     * @param bytes 需要转换的byte数组
     * @return 转换后的Hex字符串
     */
    public static String bytesToHex(byte[] bytes) {
        StringBuffer md5str = new StringBuffer();
        //把数组每一字节换成16进制连成md5字符串
        int digital;
        for (int i = 0; i < bytes.length; i++) {
            digital = bytes[i];
            if (digital < 0) {
                digital += 256;
            }
            if (digital < 16) {
                md5str.append("0");
            }
            md5str.append(Integer.toHexString(digital));
        }
        return md5str.toString();
    }

    /**
     * 发送HTTP-GET请求
     * @param httpurl 请求路径
     * @return 响应内容
     */
    public static String sendGet(String httpurl) {
        HttpURLConnection connection = null;
        InputStream is = null;
        BufferedReader br = null;
        String result = null;// 返回结果字符串
        try {
            // 创建远程url连接对象
            URL url = new URL(httpurl);
            // 通过远程url连接对象打开一个连接,强转成httpURLConnection类
            connection = (HttpURLConnection) url.openConnection();
            // 设置连接方式:get
            connection.setRequestMethod("GET");
            // 设置连接主机服务器的超时时间:15000毫秒
            connection.setConnectTimeout(15000);
            // 设置读取远程返回的数据时间:60000毫秒
            connection.setReadTimeout(60000);
            // 发送请求
            connection.connect();
            // 通过connection连接,获取输入流
            if (connection.getResponseCode() == 200) {
                is = connection.getInputStream();
                // 封装输入流is,并指定字符集
                br = new BufferedReader(new InputStreamReader(is, "UTF-8"));
                // 存放数据
                StringBuffer sbf = new StringBuffer();
                String temp = null;
                while ((temp = br.readLine()) != null) {
                    sbf.append(temp);
                    sbf.append("\r\n");
                }
                result = sbf.toString();
            }
        } catch (MalformedURLException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            // 关闭资源
            if (null != br) {
                try {
                    br.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != is) {
                try {
                    is.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            connection.disconnect();// 关闭远程连接
        }
        return result;
    }

    /**
     * 发送HTTP-POST请求
     * @param param 消息体参数
     * @return 响应内容
     */
    public static String sendPost(String httpUrl, String param) {
        HttpURLConnection connection = null;
        InputStream is = null;
        OutputStream os = null;
        BufferedReader br = null;
        String result = null;
        try {
            URL url = new URL(httpUrl);
            // 通过远程url连接对象打开连接
            connection = (HttpURLConnection) url.openConnection();
            // 设置连接请求方式
            connection.setRequestMethod("POST");
            // 设置连接主机服务器超时时间:15000毫秒
            connection.setConnectTimeout(15000);
            // 设置读取主机服务器返回数据超时时间:60000毫秒
            connection.setReadTimeout(60000);
            // 默认值为:false,当向远程服务器传送数据/写数据时,需要设置为true
            connection.setDoOutput(true);
            // 默认值为:true,当前向远程服务读取数据时,设置为true,该参数可有可无
            connection.setDoInput(true);
            // 设置传入参数的格式:请求参数应该是 name1=value1&name2=value2 的形式。
            connection.setRequestProperty("Content-Type", "application/json");
            // 建立连接
            connection.connect();
            // 通过连接对象获取一个输出流对象
            OutputStreamWriter writer = new OutputStreamWriter(connection.getOutputStream(),"UTF-8");
            writer.write(param);
            writer.flush();
            // 通过连接对象获取一个输入流,向远程读取
            if (connection.getResponseCode() == 200) {
                is = connection.getInputStream();
                // 对输入流对象进行包装:charset根据工作项目组的要求来设置
                br = new BufferedReader(new InputStreamReader(is, "UTF-8"));
                StringBuffer sbf = new StringBuffer();
                String temp = null;
                // 循环遍历一行一行读取数据
                while ((temp = br.readLine()) != null) {
                    sbf.append(temp);
                    sbf.append("\r");
                }
                result = sbf.toString();
            }
        } catch (MalformedURLException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            // 关闭资源
            if (null != br) {
                try {
                    br.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != os) {
                try {
                    os.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (null != is) {
                try {
                    is.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            // 断开与远程地址url的连接
            connection.disconnect();
        }
        return result;
    }

    /**
     * 组装API地址字符串
     * @param url API地址
     * @param params 请求参数
     * @return 组装好的API地址字符串
     */
    public static String buildAPIUrl(String url, Map<String, Object> params) {
        if(params.isEmpty()) {
            return url;
        }
        StringBuffer buffer = new StringBuffer(url).append("?");
        for(String key : params.keySet()) {
            buffer.append(key).append("=").append(params.get(key)).append("&");
        }
        String apiurl = buffer.toString();
        if(apiurl.endsWith("&")) {
            return apiurl.substring(0, apiurl.length()-1);
        } else {
            return apiurl;
        }
    }

}
开始混流(PHP)
<?php

/**
 * 发起开始混流的最简示例代码
 */

//请将 appId 修改为你的 appId
//举例:1234567890
$appId = 1234567890;
//请将 serverSecret 修改为你的 serverSecret,serverSecret 为 string
$serverSecret = "";

//生成签名
//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
function GenerateSignature($appId, $signatureNonce, $serverSecret, $timeStamp){
    $str = $appId . $signatureNonce . $serverSecret . $timeStamp;
    //使用PHP中标准的MD5算法,默认返回32字符16进制数
    return md5($str);
}

//取随机字符串并转换为十六进制值
$signatureNonce = bin2hex(random_bytes(8));

//取毫秒级时间戳
list($msec, $sec) = explode(' ', microtime());
$msecTime = (float)sprintf('%.0f', (floatval($msec) + floatval($sec)) * 1000);
//对$msecTime四舍五入取到秒级时间戳
$timeStamp = round($msecTime/1000);
$sig = GenerateSignature($appId, $signatureNonce, $serverSecret, $timeStamp);

//以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流,混出 StreamId 为 "stream3" 的音视频流
$url = "https://rtc-api.zego.im/?Action=StartMix&AppId=$appId&SignatureNonce=$signatureNonce&Timestamp=$timeStamp&Signature=$sig&SignatureVersion=2.0&IsTest=false";

$body = [
    "TaskId"   => "123",
    "Sequence" => 123,
    "UserId"   => "123",
    "MixInput" => [
        [
            "StreamId" => "stream1",
            "RectInfo" => [
            "Top"    => 70,
                "Bottom" => 160,
                "Left"   => 100,
                "Right"  => 260,
            ],
        ],
        [
            "StreamId" => "stream2",
            "RectInfo" => [
            "Top"    => 200,
                "Bottom" => 290,
                "Left"   => 100,
                "Right"  => 260,
            ],
        ]
    ],
    "MixOutput" => [
        [
            "StreamId" => "stream3",
            "Width"    => 360,
            "Height"   => 360,
            "VideoBitrate" => 12000,
            "Fps"      => 15
        ]
    ]
];

$post_string = json_encode($body);

$ch = curl_init();

curl_setopt ($ch, CURLOPT_URL, $url);
curl_setopt ($ch, CURLOPT_POST, 1);
curl_setopt ($ch, CURLOPT_RETURNTRANSFER, 1);
//设置请求连接超时时间,单位:秒
curl_setopt ($ch, CURLOPT_CONNECTTIMEOUT, 5);
curl_setopt($ch, CURLOPT_POSTFIELDS, $post_string);
curl_setopt($ch, CURLOPT_HTTPHEADER, array(
        'Content-Type: application/json; charset=utf-8',
    )
);
$response = curl_exec($ch);
curl_close($ch);

echo "Url:" . $url;
echo "\r\n";
echo "request body:" . $post_string;
echo "\r\n";
echo "response:" . $response;
开始混流(Node.js)
const crypto = require('crypto');
const request = require('request');

//请将 appId 修改为你的 appId,appid 为 number
var appId = ;
//请将 serverSecret 修改为你的 serverSecret,serverSecret 为 string
var serverSecret = "";

//Signature=md5(AppId + SignatureNonce + ServerSecret + Timestamp)
function GenerateSignature(appId, signatureNonce, serverSecret, timeStamp) {
    const hash = crypto.createHash('md5'); //规定使用哈希算法中的MD5算法
    var str = appId + signatureNonce + serverSecret + timeStamp;
    hash.update(str);
    //hash.digest('hex')表示输出的格式为16进制
    return hash.digest('hex');
}

var signatureNonce = crypto.randomBytes(8).toString('hex');
var timeStamp = Math.round(Date.now() / 1000);
var sig = GenerateSignature(appId, signatureNonce, serverSecret, timeStamp)

//以下示例 将 StreamId 为 "stream1" 的音视频流 与 StreamId 为 "stream2" 的音视频流进行混流,混出 StreamId 为 "stream3" 的音视频流
var url = `https://rtc-api.zego.im/?Action=StartMix&AppId=${appId}&SignatureNonce=${signatureNonce}&Timestamp=${timeStamp}&Signature=${sig}&SignatureVersion=2.0&IsTest=false`
var body = {
    'TaskId': '123',
    'Sequence': 123,
    'UserId': '123',
    'MixInput': [
    {
        'StreamId': 'stream1',
        'RectInfo': {
            "Top": 70,
            "Bottom": 160,
            "Left": 100,
            "Right": 260,
        },
    },
    {
        'StreamId': 'stream2',
        'RectInfo': {
            "Top": 200,
            "Bottom": 290,
            "Left": 100,
            "Right": 260,
        },
    }
    ],
    'MixOutput': [{
        'StreamId': 'stream3',
        'Width': 360,
        'Height': 360,
        'VideoBitrate': 12000,
        'Fps': 15
    }]
}

request({
    url: url,
    method: 'POST',
    json: true,
    headers: {
        'content-type': 'application/json'
    },
    body: body
}, function (error, response, body) {
    console.log(error)
    console.log(response.statusCode)
    if (!error && response.statusCode === 200) {
        console.log(body.Data)
    }
})

4 接口原型

  • 请求方法:POST/JSON

  • 请求地址:https://rtc-api.zego.im/?Action=StartMix

  • 传输协议:HTTPS

  • 调用频率限制:100 次/秒

  • 请求示例:

    https://rtc-api.zego.im/?Action=StartMix
    &AppId=1234567890
    &SignatureNonce=15215528852396
    &Timestamp=1234567890
    &Signature=7a2c0f11145fb760d607a07b54825013
    &SignatureVersion=2.0
    &IsTest=false

使用 POST 请求方法传递参数时:

  • Body 中的参数直接传 JsonObject 格式即可,无需序列化为 String 格式。
  • Headers 中,设置 “Content-type” 为 “application/json”。

5 参数介绍

为方便开发者快速使用体验混流功能,我们将此服务端 API 接口的请求参数,分类为“基础请求参数”和“全量请求参数”;其中:

  • “基础请求参数”包含了“开始混流”接口中最基础的一些参数,开发者可以通过 5.1 基础请求参数,快速实现最基本的音视频混流功能;
  • “全量请求参数”包含了所有的参数。如果需要配置混流时的一些进阶功能(例如设置混流背景图片、设置背景颜色、设置扩展参数等),可以参考 5.2 全量请求参数

测试环境下(详见 调用方式 - 公共参数 中 “IsTest” 的参数说明),输入流的流 ID 和输出流的流 ID:

  • 如果是开发者自己输入的原始流 ID,需要加上 “zegotest-AppId-” 前缀,否则会导致混流失败(混流服务器拉不到输入流或拉不到混流输出流)。例如,开发者输入流 ID 为 “test”,在 AppId 为 “123456789” 的测试环境下,流 ID 应为 “zegotest-123456789-test”。
  • 如果是通过 SDK 接口,或通过服务端 API 接口获取到的,此时不需要添加 “zegotest-AppId-” 的前缀。

5.1 基础请求参数

以下仅展示了混流接口的部分请求参数,开发者可以配置参数,快速实现基础的混流功能;全部参数请参考 5.2 全量请求参数

以下所有的请求参数中、类型为 “String” 的参数,仅支持数字,英文字符 和 '~', '!', '@', '#', '$', '%', '^', '&', '*', '(', ')', '_', '+', '=', '-', '`', ';', '’', ',', '.', '<', '>', '/', ''。

名称 类型 必填 描述
TaskId
String
任务 ID,混流任务的唯一标识。
  • 重复调用“开始混流”接口,传入相同的 TaskId,可以直接更新混流任务信息。
  • 发起音视频混流时,如果之前已发起过对应 TaskId 的纯音频混流任务,则需要先停止此任务,再重新发起音视频混流任务。
UserId
String
发起混流任务的用户 ID,由开发者自定义。同一个任务的用户 ID 需要一致。通过 UserId 可以实现混流任务的用户归属,也就是该用户才能更新或者停止对应 TaskId 的混流任务,该功能需要联系 ZEGO 技术支持开通。
MixInput
Array of Object
输入流信息,支持多个,默认上限为 9。如果有更多的需求,请联系 ZEGO 技术支持处理。
StreamId
String
混流输入流 ID,表示该流 ID 来自 RTC 服务。

StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效。

StreamUrl
String
混流输入流 URL,支持 RTMP 和 HTTP-FLV 两种协议。

StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效。

RectInfo
Object

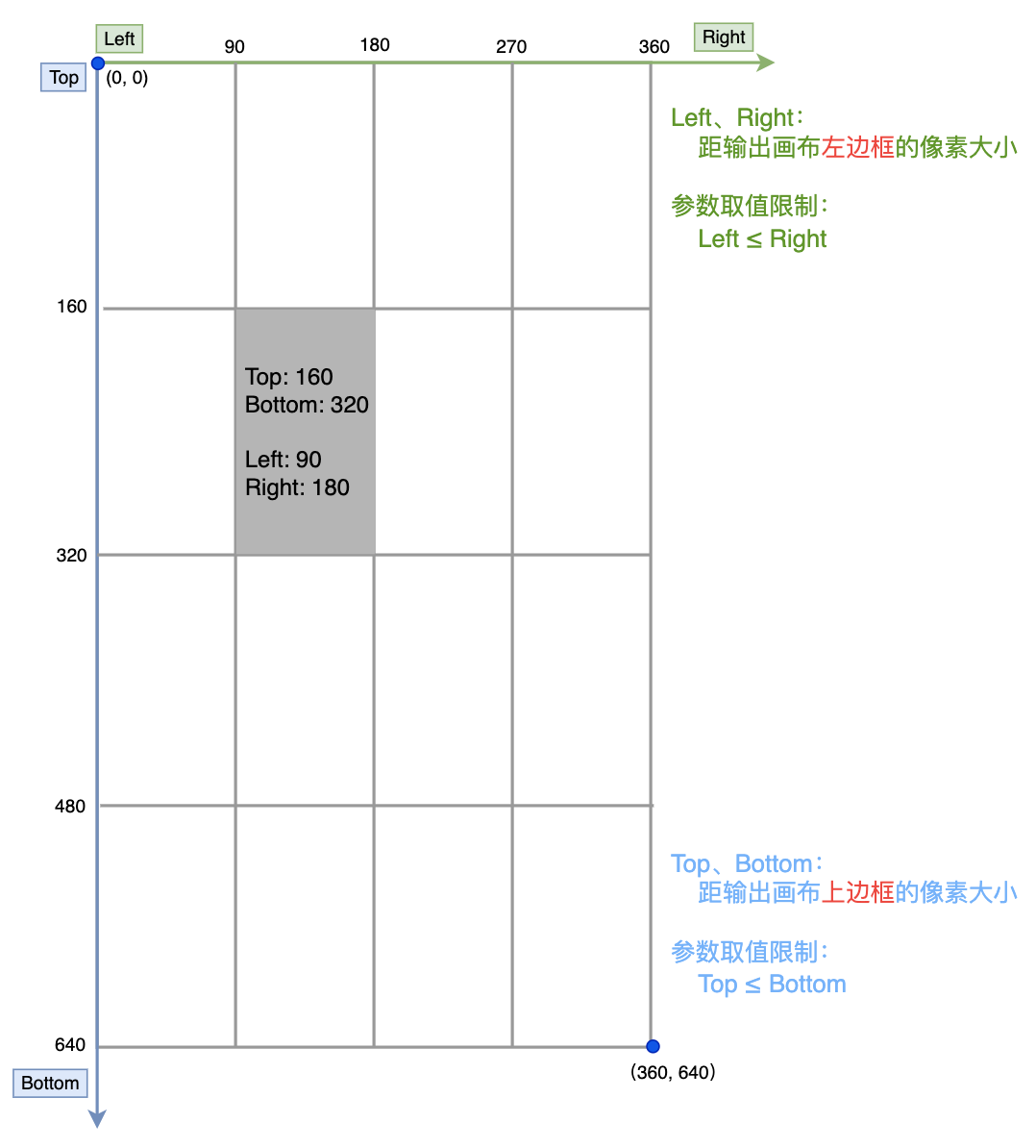

输入流位置信息。输入流的位置参考如下:

  • 如果该参数下的字段(Top、Left、Bottom、Right)都不填写时,默认为纯音频混流。
  • 如果输入流分辨率与对应输入流画布宽高不一致时,将参考 RenderMode 进行渲染。
Top
Int
上边框。距离输出画布上边框的像素大小。该参数在开始混流后支持动态更新。
Left
Int
左边框。距离输出画布左边框的像素大小。该参数在开始混流后支持动态更新。
Bottom
Int
下边框。距离输出画布上边框的像素大小。该参数在开始混流后支持动态更新。
Right
Int
右边框。距离输出画布左边框的像素大小。该参数在开始混流后支持动态更新。
MixOutput
Array of Object
输出流信息,目前最多支持 3 个。当输出目标为 URL 格式时,目前只支持 RTMP URL 格式:rtmp://xxxxxxxx,且不能传入两个相同的混流输出的地址。
StreamId
String
输出流 ID。默认情况下表示混流输出至 RTC 或低延迟直播产品,也可联系 ZEGO 技术支持配置混流输出至 ZEGO 代理的 CDN 直播产品,生效范围为整个 AppId。如果希望控制指定流输出至 CDN 直播产品,则不能配置混流默认输出至 ZEGO 代理 CDN,应按需设置 StreamUrl。

StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效。

StreamUrl
String
仅支持 RTMP 协议,表示混流输出至 CDN 直播服务,观众可以从 CDN 直播拉混流。

StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效。

VideoBitrate
Int
视频码率,单位为 bps。例如输入分辨率为 360*640 时,输出流的该参数设置为 1200000 bps。

纯音频混流时,推荐填写 1。支持混流过程中实时更新。该参数在开始混流后支持动态更新。

Fps
Int
视频帧率,纯音频混流时,推荐填写 1。该参数在开始混流后,不支持动态更新。
Width
Int
宽,范围为 [0, 3000],数值必须是 2 的倍数。纯音频混流时,推荐填写 1。支持混流过程中实时更新。
  • 该参数在开始混流后支持动态更新。
  • 当存在多条输出流时,只有第一条输出流的该参数有效,并且所有输出流使用相同的宽。
Height
Int
高,范围为 [0, 3000],数值必须是 2 的倍数。纯音频混流时,推荐填写 1。支持混流过程中实时更新。
  • 该参数在开始混流后支持动态更新。
  • 当存在多条输出流时,只有第一条输出流的该参数有效,并且所有输出流使用相同的高。

例如,混流输出流 ID 为 “stream3”,帧率为 15 fps,分辨率为 360*640,视频码率为 1200000 bps。其中两路输入流 “stream1” 和 “stream2” 的画面各占输出画布的一半。参数示例如下:

{
    "TaskId": "2213699902971205739",
    "UserId": "123",
    "MixInput": [
        {
            "RectInfo": {
                "Bottom": 640,
                "Left": 0,
                "Right": 180,
                "Top": 0
            },
            "StreamId": "stream1"
        },
        {
            "RectInfo": {
                "Bottom": 640,
                "Left": 180,
                "Right": 360,
                "Top": 0
            },
            "StreamId": "stream2"
        }
    ],
    "MixOutput": [
        {
            "Fps": 15,
            "Width": 640,
            "Height": 480,
            "StreamId": "stream3",
            "VideoBitrate": 12000
        }
    ]
}

5.2 全量请求参数

下表包含了开始混流接口的所有参数,开发者如果需要在混流过程中,设置一些进阶功能(例如:设置水印、背景图片,设置扩展参数等),请参考以下内容。

此接口中只有部分参数在开始混流后支持动态更新,未标注的则不支持动态更新,详情请参考下表中的参数描述。

名称 类型 必填 描述
TaskId
String
任务 ID,混流任务的唯一标识。
  • 重复调用“开始混流”接口,传入相同的 TaskId,可以直接更新混流任务信息。
  • 发起音视频混流时,如果之前已发起过对应 TaskId 的纯音频混流任务,则需要先停止此任务,再重新发起音视频混流任务。
UserId
String
发起混流任务的用户 ID,由开发者自定义。同一个任务的用户 ID 需要一致。通过 UserId 可以实现混流任务的用户归属,也就是该用户才能更新或者停止对应 TaskId 的混流任务,该功能需要联系 ZEGO 技术支持开通。
MixInput
Array of Object
输入流信息,支持多个,默认上限为 9。如果有更多的需求,请联系 ZEGO 技术支持处理。
StreamId
String
混流输入流 ID,表示该流 ID 来自 RTC 服务。

StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效。

StreamUrl
String
混流输入流 URL,支持 RTMP 和 HTTP-FLV 两种协议。

StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效。

RectInfo
Object
输入流位置信息。输入流的位置参考如下:

  • 如果该参数下的字段(Top、Left、Bottom、Right)都不填写时,默认为纯音频混流。
  • 如果输入流分辨率与对应输入流画布宽高不一致时,将参考 RenderMode 进行渲染。
Layer
Int
图层层次。0 表示最底层,数值越大层次越高。该参数在开始混流后支持动态更新。
Top
Int
上边框。距离输出画布上边框的像素大小。该参数在开始混流后支持动态更新。
Left
Int
左边框。距离输出画布左边框的像素大小。该参数在开始混流后支持动态更新。
Bottom
Int
下边框。距离输出画布上边框的像素大小。该参数在开始混流后支持动态更新。
Right
Int
右边框。距离输出画布左边框的像素大小。该参数在开始混流后支持动态更新。
CornerRadius
Int
视频框圆角半径。该参数在开始混流后支持动态更新。效果图如下所示:
ContentControl
Int
内容控制。

  • 0:取音视频,默认值。
  • 2:取视频。

该参数在开始混流后支持动态更新。

SoundLevelId
Int
声浪 ID。参数 SoundLevel(混流声浪)取值为 “1” 时,此参数必填。
Volume
Int
音量,取值范围 [0, 200],默认为 100。
Label
Object
文字水印参数。
Text
String
水印内容。最大长度为 100 个中文字符或 300 个英文字符。
Left
Int
文字水印位置,相对输入流左边框的距离。
Top
Int
文字水印位置,相对输入流上边框的距离。
Font
Object
文字参数。
FontType
Int
字体类型。只能设置一种类型,且不支持在混流中途修改,也不支持不同的输入流有不同的字体。

  • 0:思源黑体 Regular,默认值。
  • 1:阿里巴巴普惠体。
  • 2:庞门正道标题体。
  • 3:站酷快乐体。
FontSize
Int
字体大小,取值范围 [12, 100],默认为 24。
FontColor
Int
字体颜色,计算公式为 R + G × 256 + B × 65536,其中 R(红)、G(绿)、B(蓝)的取值范围 [0, 255]。
Transparency
Int
字体透明度,取值范围 [0, 100]。参数取值越大越透明,即 0 表示不透明,100 表示完全透明。

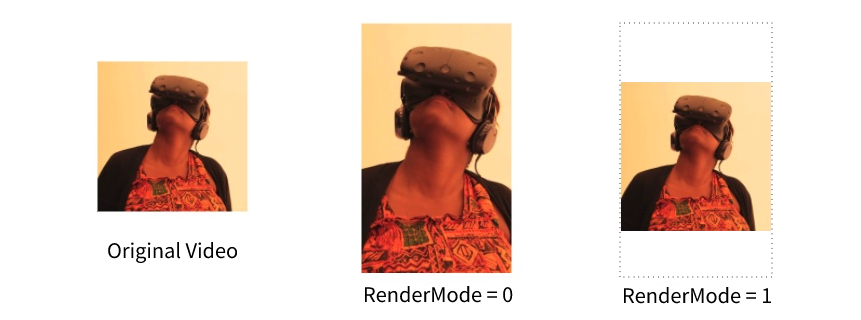

RenderMode
Int
混流输入填充模式。

  • 0:裁剪模式,默认值,画面会被裁剪为设置的布局大小。
  • 1:填充模式,设置的 RectInfo 参数失效,输入画面完整展示,布局会调整适配输入流宽高比。
MixOutput
Array of Object
输出流信息,目前最多支持 3 个。当输出目标为 URL 格式时,目前只支持 RTMP URL 格式:rtmp://xxxxxxxx,且不能传入两个相同的混流输出的地址。
StreamId
String
输出流 ID。默认情况下表示混流输出至 RTC 或低延迟直播产品,也可联系 ZEGO 技术支持配置混流输出至 ZEGO 代理的 CDN 直播产品,生效范围为整个 AppId。如果希望控制指定流输出至 CDN 直播产品,则不能配置混流默认输出至 ZEGO 代理 CDN,应按需设置 StreamUrl。

StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效。

StreamUrl
String
仅支持 RTMP 协议,表示混流输出至 CDN 直播服务,观众可以从 CDN 直播拉混流。

StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效。

VideoBitrate
Int
视频码率,单位为 bps。例如输入分辨率为 360*640 时,输出流的该参数设置为 1200000 bps。

纯音频混流时,推荐填写 1。支持混流过程中实时更新。该参数在开始混流后支持动态更新。

VideoEncId
Int
输出视频编码。

  • 0:H264,默认值
  • 2:VP8
  • 3:H265

该参数在开始混流后,不支持动态更新。

支持不同输出流使用不同的视频编码格式,上限为两种。使用视频多编码格式时,请先联系 ZEGO 技术支持开通 mutil_encode 后台参数。

Fps
Int
视频帧率,纯音频混流时,推荐填写 1。该参数在开始混流后,不支持动态更新。
Width
Int
宽,范围为 [0, 3000],数值必须是 2 的倍数。纯音频混流时,推荐填写 1。支持混流过程中实时更新。
  • 该参数在开始混流后支持动态更新。
  • 当存在多条输出流时,只有第一条输出流的该参数有效,并且所有输出流使用相同的宽。
Height
Int
高,范围为 [0, 3000],数值必须是 2 的倍数。纯音频混流时,推荐填写 1。支持混流过程中实时更新。
  • 该参数在开始混流后支持动态更新。
  • 当存在多条输出流时,只有第一条输出流的该参数有效,并且所有输出流使用相同的高。
AudioCodec
Int
音频编码及采样率。如需修改采样率,请联系 ZEGO 技术支持配置。

  • 0:HE-AAC,采样率:44100 kHz,默认值。
  • 1:LC-AAC,采样率:44100 kHz。
  • 2:MP3,采样率:44100 kHz。
  • 3:OPUS,采样率:48000 kHz。
AudioBitrate
Int
混流输出音频码率,不填时默认值为 48000,单位为 bps。
SoundChannel
Int
输出音频声道数,优先级比全局参数高。

  • 1:单声道,默认值。
  • 2:双声道。
Sequence
Int
混流请求的序列号,用于保证时序,同个任务的参数修改需要保证序列号的递增。例如:"Sequence": 1。

如果开启了混流任务的时序控制(如有需要,请联系 ZEGO 技术支持开启),此参数必填。

RoomId
String
房间 ID。
UserData
String
用户数据,自定义的数据客户端是通过收到媒体次要信息的 onPlayerRecvSEI 回调获得。长度限制为 [1, 1000] 单位字节,建议小于 850 字节;使用时,需要对此参数内容进行 base64 加密。该参数在开始混流后支持动态更新。
SoundLevel
Int
混流声浪,指混流的音量大小。支持混流过程中实时更新。

  • 0:不开启,默认值。
  • 1:开启。

该参数在开始混流后支持动态更新。

ByPass
Int
单流透传开关,即输入流就一个时是否按输出参数重新编码,该功能需要联系 ZEGO 技术支持开通。

  • 0:不启用,默认值。
  • 1:启用。
SoundChannel
String
输出音频声道数,当没有指定输出流时使用该配置。

  • 1:单声道,默认值。
  • 2:双声道。
BackgroundImage
String
背景图,支持 JPG 和 PNG 格式。支持以下 2 种使用方式:

  • URI:将图片提供给 ZEGO 技术支持进行配置,配置完成后会提供图片 URI,例如:preset-id://xxx.jpg。
  • URL:仅支持 HTTP 协议,默认 URL 个数为 20,如果需要变更图片,建议直接同名(同个 URL)更新图片文件。图片大小需限制在 1MB 以内,超过 1MB 设置将不会生效。

该参数在开始混流后支持动态更新。

BackGroundColorHex
String
混流背景颜色,颜色值对应 RGBA 为 0xRRGGBBAA。目前不支持设置背景色的透明度,可以将 0xRRGGBBAA 中的 AA 设置为 00 即可。例如,RGB 颜色为 #87CEFA,此参数对应取值为 0x87CEFA00。该参数在开始混流后支持动态更新。
WaterMark
Object
水印配置。
String
水印图片,支持 JPG 和 PNG 格式。使用方式同背景图 BackgroundImage。该参数在开始混流后支持动态更新。
RectInfo
Object
水印位置信息。该参数在开始混流后支持动态更新。
Top
Int
上边框。距离输出画布上边框的像素大小。
Left
Int
左边框。距离输出画布左边框的像素大小。
Bottom
Int
下边框。距离输出画布上边框的像素大小。
Right
Int
右边框。距离输出画布左边框的像素大小。
ExPara
Array of Object
拓展参数,根据实际情况填入,常规任务可不填。
Key
String
key 值。
Value
String
value 值。
AlignmentType
Int
控制播放的实时音视频流是否需要按照 NTP(网络时间)精准对齐后进行混流。此参数主要应用于 KTV 场景中,会增加一定的混流延时;非 KTV 类似场景,不建议设置此参数。

  • 0:不对齐,默认值。
  • 1:指定流对齐。
  • 2:所有流强制对齐。
全量请求参数的示例代码

例如,在基础请求参数示例中,补充设置背景颜色、背景图片,设置几个扩展参数,参数示例如下:

{
    "TaskId":"2213699902971205739",  # N,string,任务ID,同一个任务需要一致
    "Sequence":1,  # Y,int,混流请求的序列号,修改混流参数时需保证递增
    "UserId":"123",  # Y,string用户ID;
    "RoomId":"321",  # N,string,房间ID;
    "UserData":"DoraTest",  # N,string,用户数据,自定义的数据客户端是通过收到媒体次要信息的接口 onPlayerRecvSEI 回调 长度限制:[1, 1000]单位字节,建议小于850字节;支持混流过程中实时更新
    "SoundLevel":1,  # N,int,混流声浪,1: 开启,0:不开启;默认值是0;支持混流过程中实时更新
    "BackgroundImage":"http://47.101.46.7:8090/no_camera_icon.png",  # N,string,背景图,支持线上URL
    "BackGroundColorHex":"0x87CEFA00",  # N,string,背景颜色
    "ByPass":1,  # N,单流透传开关,也就是输入流就一个的时候是否混流(默认不启用) 1: 启用, 0:不启用
    "AlignmentType":0,
    "MixInput":[
        {
            "RectInfo":{
                "Bottom":640,
                "Layer":1,  # N,int,图层层次
                "Left":0,
                "Right":180,
                "Top":0,
                "CornerRadius": 10 # N,int,圆角半径
                #   原点在左上角,top/bottom/left/right 定义如下:
                #
                #   (left, top)-----------------------
                #   |                                |
                #   |                                |
                #   |                                |
                #   |                                |
                #   -------------------(right, bottom)
            },
            "SoundLevelId":1,
            "StreamId":"stream1",
            "ContentControl":2, # N,int,内容控制。0:取音视频,2:取视频
            "RenderMode":0,  # N,int,混流输入填充模式。0:裁剪模式,默认值,1:填充模式
            "Volume":100,
            "Label":{
                "Text":"Hello",
                "Left":10,
                "Top":10,
                "Font":{
                    "FontType":1,
                    "FontSize":26,
                    "FontColor":256,
                    "Transparency":50
                }
            }
        },
        {
            "RectInfo":{
                "Bottom":640,
                "Layer":2,
                "Left":180,
                "Right":360,
                "Top":0
            },
            "SoundLevelId":2,
            "StreamId":"stream2",
            "ContentControl":2,
            "RenderMode":0
        }
    ],
    "WaterMark": {
        "Image": "http://47.101.46.7:8090/no_camera_icon.png",# Y,string,水印图片
        "RectInfo": {  # 水印的位置信息;必填
            "Top": 0,  # 必填
            "Left": 0,  # 必填
            "Bottom": 200,  # 必填
            "Right": 150  # 必填
        }
    },
    "MixOutput": [{  # 输出流列表;必填
        "StreamId": "stream3",  # Y,输入流地址,StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效
        #"StreamUrl": "rtmp://ip/appname/streamid", StreamId 和 StreamUrl 二者取其一即可,若同时填写 StreamId 和 StreamUrl,则 StreamUrl 生效
        "VideoBitrate": 1200000,  # Y,int,视频码率(单位:bps),纯音频混流的时候,推荐填写0;支持混流过程中实时更新
        "Fps": 15,  # Y,int,视频帧率
        "Width": 360,  # Y,int,宽,范围[0-3000];数值必须是2的倍数,纯音频混流的时候,推荐填写0
        "Height": 640,  # Y,int,高,范围[0-3000];数值必须是2的倍数,纯音频混流的时候,推荐填写0
        "AudioCodec": 0,  # N,int,音频编码 0:HE-AAC,1:LC-AAC,2:MP3;默认0
        "AudioBitrate": 48000,  # N,int,混流输出音频码率,默认48000,单位 bps
        "SoundChannel": 2,  # N,int,声道数, 1:单声道,2:双声道
        "VideoEncId": 0  # N,int,视频编码,0:H264,2:VP8,3:H265
    }],
    #"ExPara",  # N,扩展参数(json结构体格式),具体联系技术支持,比如video_encode/sei_mode,可参见数据示例
    "ExPara": [
        {
            "Key": "video_encode",
            "Value": "h264"
        },
        {
            "Key": "sei_mode",
            "Value": "1"
        },
        {
            "Key": "mixowner_userid",
            "Value": "[\"456\"]"
        }
    ]
}

5.3 响应参数

参数 类型 描述
Code
Number
返回码。
Message
String
操作结果描述。
RequestId
String
请求 ID。
Data
Array of Object
响应数据。
UserId
String
发起混流任务的用户 ID。
Sequence
Int
序列号。
RoomId
String
房间 ID。
PlayInfo
Array of Object
播放信息。
StreamId
String
输出流的流 ID。
RTMP
String
RTMP 协议对应的 CDN 播放地址(如果指定混流输出地址是 CDN 并且配置了这个协议的拉流域名)。
HLS
String
HLS 协议对应的 CDN 播放地址(如果指定混流输出地址是 CDN 并且配置了这个协议的拉流域名)。
FLV
String
HTTP-FLV 协议对应的 CDN 播放地址(如果指定混流输出地址是 CDN 并且配置了这个协议的拉流域名)。

响应示例如下:

{
    "Code": 0,
    "Data": {
        "PlayInfo": [
            {
                "FLV": "http://domain/appname/test.flv",
                "HLS": "http://domain/appname/test/playlist.m3u8",
                "RTMP": "rtmp://domain/appname/test",
                "Status": 0,
                "StreamId": "test",
                "UserName": ""
            }
        ],
        "RoomId": "321",
        "Sequence": 1,
        "UserId": "123"
    },
    "Message": "success",
    "RequestId": "8472822294336370476"
}

6 返回码

以下仅列出了常见的接口业务逻辑相关的返回码,完整返回码请参考 全局返回码

返回码 说明 处理建议
110200002
输入参数错误。
请检查参数是否为 JSON 格式。
110200003
鉴权失败。
请确认鉴权信息是否正确或过期,详情请参考 签名机制
110200150
混流输入流不存在。
请确认输入流 StreamId 或 StreamUrl 是否存在。如不存在,移除该条不存在的流并重试;或对该条不存在的流进行推流并重试。
110200151
混流失败。
请重试,或联系 ZEGO 技术支持处理。
110200157
混流权限未开。
请确认当前使用的 AppId 所属项目,是否在 ZEGO 控制台 上开启了混流服务的权限,详情请参考 项目管理 - 服务接入
110200158
混流输入流条数过限。
输入流支持多条,默认上限为 9 条,确认是否超出限制。
110200175
输入流重复。
请确认 MixInput 参数中,各输入流 StreamId 或 StreamUrl 是否是全局唯一。
110200184
混流开始参数解析失败。
请根据返回提示信息,检查参数内容是否合法。

7 常见问题

  1. 在推纯音频混流并设置了背景图时,遇到背景图无法正常进行展示,如何处理?

    在这种情况下,客户需要根据自身业务需求,正确设置输出布局的宽和高,并联系 ZEGO 技术支持配置开启补黑帧。
