媒体次要信息

---

1 功能简介

当开发者需要在主播端和观众端传送音视频流数据的同时，同步一些其他信息，例如视频画面的精准布局等，可以使用本文中的发送、接收媒体次要信息接口来实现。

1.1 常用场景

1. 同步音乐歌词

如果推流端播放音乐，并且让拉流端同步显示歌词，可以使用媒体次要信息通道发送音乐播放进度时间戳，拉流端播放音乐的同时，可以收到对应的时间戳信息，展示对应音乐播放进度的歌词。

2. 混流视频画面的精准布局

即构混流服务支持传输开发者的自定义信息，比如混流输入视频的布局信息。自定义信息通过媒体次要信息通道下发，拉流端收到这些信息后，可以知道混流的精准布局信息，从而可以定位到混流画面中的某个小画面。

2 使用步骤

相关功能的 Demo 源码，请联系 ZEGO 技术支持获取。

媒体次要信息功能需要推流和拉流端配对使用才能展示效果，即需要在推流端发送媒体次要信息，拉流端接收媒体次要信息。以下内容将介绍各端如何使用媒体次要信息功能。

2.1 推流端发送媒体次要信息

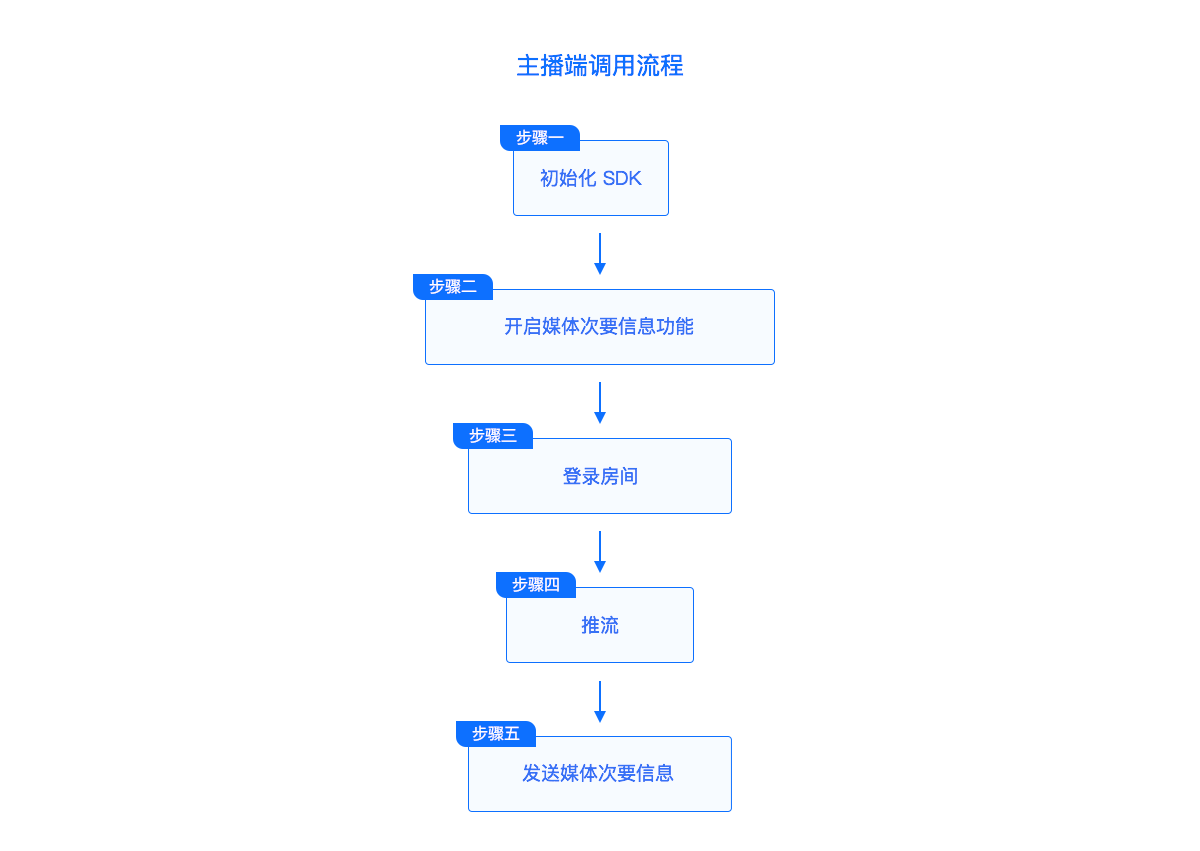

主播推流发送媒体次要消息调用流程如下：

2.1.1 初始化 SDK

如何初始化请查看文档：快速开始-初始化

2.1.2 开启媒体次要信息功能

成功初始化 SDK 后调用 zego-api-media-side-info.h 中的 SetMediaSideFlags 来开启媒体次要信息功能，才能在推流时发送自定义信息，此接口支持发送 SEI。

请注意：

1. 如无特殊要求，建议开启发送媒体次要信息开关时 nMediaInfoType 参数设置为 SEI_ZEGO_DEFINED，也就是采用 SEI payload type = 243 打包， SEI 的发送方式设置为 SEI_SEND_IN_VIDEO_FRAME，也就是随视频帧发送，因为 SEI 单帧发送的时候，ffmpeg 解码会产生类似“此帧无视频”的警告，可能导致一些 CDN 的兼容性问题，例如转码失败等。
2. 为了便于后续可以兼容 H.265 视频编码格式，建议开发者采用 SEI 方式。

• 接口原型：

  ZEGOAVKIT_API void SetMediaSideFlags(bool bStart, bool bOnlyAudioPublish, PublishChnIdx nChannel = PUBLISH_CHN_MAIN, int nMediaInfoType = SEI_ZEGO_DEFINED, int nSeiInfoType = SEI_SEND_IN_VIDEO_FRAME)

• 参数：

  bStart：开启/关闭媒体次要信息传输，true 表示开启媒体次要信息传输，false 表示关闭媒体次要信息传输。bStart 为 true 时，bOnlyAudioPublish 参数才有效。

  bOnlyAudioPublish：是否为纯音频直播，true 表示纯音频直播，不传输视频数据；false 表示音视频直播，传输音频和视频数据；默认为 false。

  nChannel：推流通道 index，请参考 ZEGO::AV::PublishChannelIndex 定义，默认为主推流通道。

  nMediaInfoType：媒体次要信息类型，请参考 ZEGO::AV::MediaInfoType 定义，默认是 SEI_ZEGO_DEFINED，需要发送 SEI 时也建议使用 SEI_ZEGO_DEFINED 类型。

  nSeiInfoType：SEI 发送类型，请参考 ZEGO::AV::SeiSendType 定义，默认为 SEI_SEND_IN_VIDEO_FRAME，此参数只对发送 SEI 时有效，当 nMediaInfoType 参数为 SIDE_INFO_ZEGO_DEFINED 时此参数无效，当发送 SEI 时建议使用 SEI_SEND_IN_VIDEO_FRAME 类型。

• MediaInfoType 类型如下：

  enum MediaInfoType
  {
      /**
       * ZEGO 定义的打包类型，跟视频编码器产生的信息不存兼容性问题。
       */
       SIDE_INFO_ZEGO_DEFINED = 0,

      /**
       * 采用 SEI (nalu type = 6,payload type = 243) 类型打包，此类型是 SEI 标准未规定的类型，跟视频编码器或者视频文件中的 SEI 不存在冲突性，用户不需要根据 SEI 的内容做过滤。
       * 若需要发送 SEI 推荐采用此种类型。
       */
       SEI_ZEGO_DEFINED,

      /**
       * 采用 SEI (nalu type = 6,payload type = 5) 类型打包，H.264 标准对于此类型有规定的格式：startcode + nalu type(6) + payload type(5) + len + pay load(uuid + context)+ trailing bits；
       *
       * 因为视频编码器自身会产生 payload type 为 5 的 SEI，或者使用视频文件推流时，视频文件中也可能存在这样的 SEI，所以使用此类型时，用户把 uuid + context 当作一段 buffer 塞给次媒体的发送接口；
       *
       * 此时为了区别视频编码器自身产生的 SEI， App 在发送此类型 SEI 时，可以填写业务特定的uuid（uuid长度为16字节），接收方使用SDK 解析payload type为 5的SEI时，会根据设置的过滤字符串过滤出 uuid相符的 SEI 抛给业务，如果没有设置过滤字符串，SDK会把所有收到的SEI都抛给业务方；
       *
       * uuid过滤字符串设置接口，SetConfig（"unregister_sei_filter=XXXXXX"），其中unregister_sei_filter为 key，XXXXX为需要设置的uuid过滤字符串。
      */
       SEI_USER_UNREGISTED
   };

• SEI 发送类型如下：

  enum SEIInfoSendType
  {
      /**
       * SEI 单帧发送，此种发送方式下，ffmpeg 解码会产生类似“此帧无视频”的警告，可能会导致一些 CDN 兼容性问题，例如转码失败等。
       */
       SEI_SEND_SINGLE_FRAME = 0,

      /**
       * SEI 随视频帧发送，推荐采用此类型。
       */
       SEI_SEND_IN_VIDEO_FRAME
  };

• 备注：

  打包类型的区别请查看 3.1 发送媒体次要信息-打包格式说明

2.1.3 推流

如何推流请查看文档：快速开始-推流

2.1.4 发送媒体次要信息

开始推流且推流成功后调用 zego-api-media-side-info.h 中的 SendMediaSideInfo 发送媒体次要信息。

请注意：

1. SetMediaSideFlags 设置为音视频直播时，关闭摄像头将导致无法发送媒体次要信息。
2. 不需要发送媒体次要信息时，可调用 SetMediaSideFlags 来关闭媒体次要信息传输，第一个参数填 false 就代表关闭，关闭后即使调用 SendMediaSideInfo 也不能再发送媒体次要信息。可参考 SetMediaSideFlags(false,false,AV::PUBLISH_CHN_MAIN,SEI_ZEGO_DEFINED,SEI_SEND_IN_VIDEO_FRAME) 调用方法。
3. SendMediaSideInfo 的调用频率不能超过帧率，假设推流采用默认帧率15 fps，即调用频率不能超过 1000/15=66.7 ms/次。

• 接口原型：

  ZEGOAVKIT_API void SendMediaSideInfo(const unsigned char *inData, int dataLen, bool bPacket, AV::PublishChannelIndex idx = AV::PUBLISH_CHN_MAIN)

• 参数：

  inData：需要传输的音视频次要信息数据。

  dataLen：数据长度，不能超过 4096 bytes

  bPacket：是否外部已经打包好包头，填写 false。

  idx：推流通道 index，请参考 ZEGO::AV::PublishChannelIndex 定义，默认为主推流通道。

2.2 拉流端接收媒体次要信息

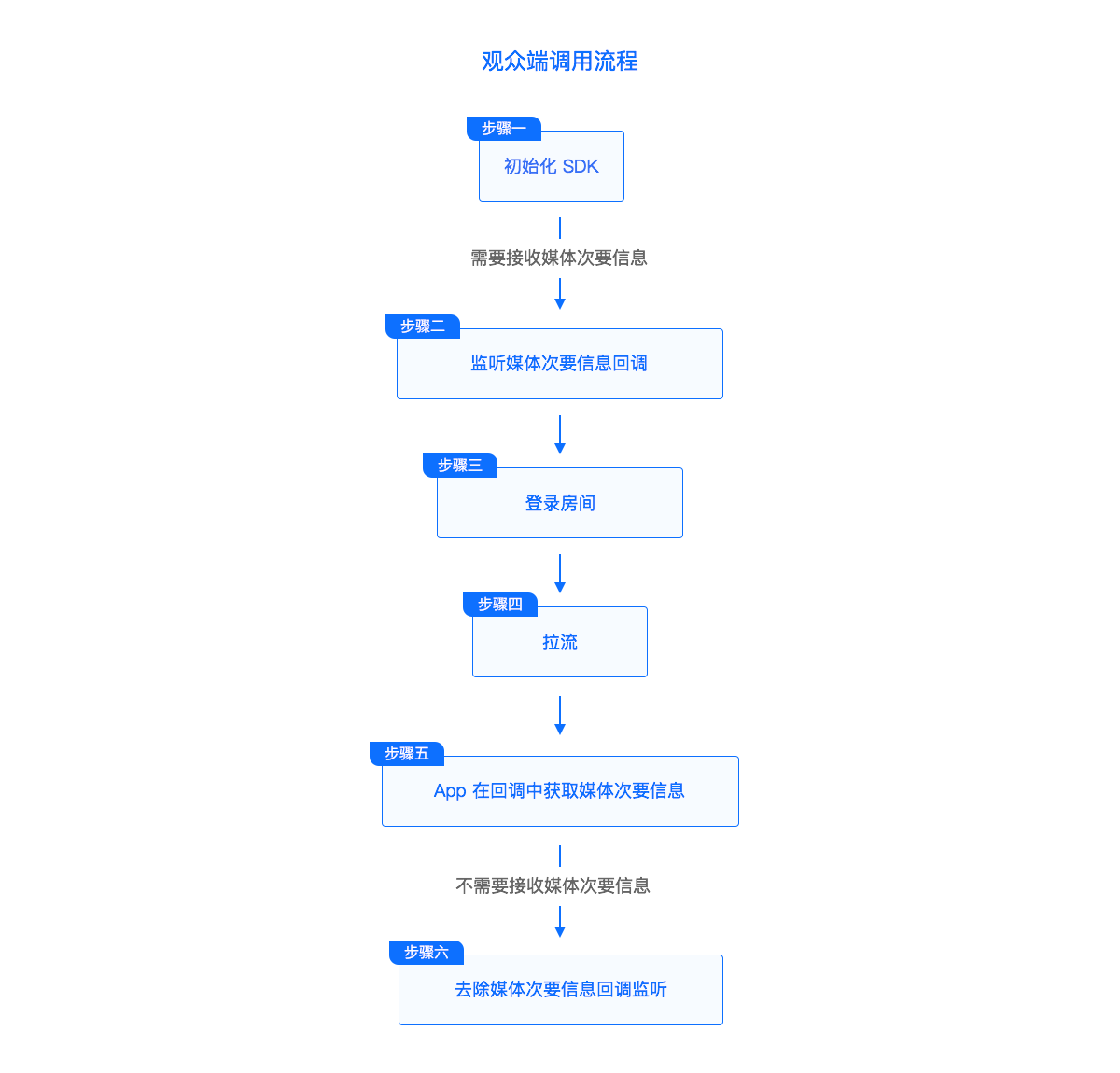

观众拉流接收媒体次要消息调用流程如下：

2.2.1 初始化 SDK

如何初始化请查看文档：快速开始-初始化

2.2.2 监听媒体次要信息回调

请注意：

1. 此 API 需要在 成功初始化 SDK 之后，开始拉流前调用，观众端在此 API 设置的回调中获取主播端发送的媒体次要信息，要求主播端已开启发送媒体次要信息开关，并调用 SendMediaSideInfo 发送媒体次要信息。
2. 主播端采用音视频直播驱动媒体次要信息传输时，拉流时使用 activateVedioPlayStream(String streamId, boolean active) 接口设置了只拉音频时，将无法接收媒体次要信息。

• 接口原型：

  ZEGOAVKIT_API void SetMediaSideCallback(IZegoMediaSideCallback* pCB)

• 参数：

  pCB：回调函数指针。

2.2.3 拉流

如何拉流请查看文档：快速开始-拉流

2.2.5 接收媒体次要信息

接收媒体次要信息需要先调用 SetMediaSideCallback(IZegoMediaSideCallback* pCB) 监听媒体次要信息回调，再实现 IZegoMediaSideCallback 接口并处理回调数据。

请注意：当不需要接收信息时，需将 SetZegoMediaSideCallback 的 callback 参数置空，避免内存泄漏。

• 接口原型：

  virtual void onRecvMediaSideInfo(const char * pszStreamID, const unsigned char *pBuf, int dataLen) = 0

• 参数：

  pszStreamID：流ID，标记当前回调的信息属于哪条流。

  pBuf：数据缓冲区，存储流媒体次要信息。

  dataLen：缓冲区长度

• 备注：

  如何解析接收的媒体次要信息请查看 3.2-接收媒体次要信息-解析格式说明

3 格式说明

3.1 发送媒体次要信息-打包格式说明

3.1.1 次媒体方式

1. 次媒体方式由 SDK 处理，外部无需关注其中细节，即开启发送媒体次要信息开关时 nMediaInfoType 参数设置为 SIDE_INFO_ZEGO_DEFINED。
2. 此种打包方式跟视频编码器产生的信息不存在兼容性问题，但是在其它 CDN 上转码视频的时候，其它 CDN 基本上不支持提取这种方式打包的信息数据，转码完成后再从其它 CDN 拉流时，可能就丢失了这些次媒体信息。
3. ZEGO CDN 转码支持提取此种方式打包的信息数据。

3.1.2 SEI 方式

1. SDK 采用 H.264 的 SEI 进行打包，部分支持的 CDN 在转码的时候会提取原有码流中的 SEI 信息编码到新的码流中。
2. SEI 打包类型--SEI_ZEGO_DEFINED 或者 SEI_USER_UNREGISTED，在其它 CDN 转码视频的时候，某些 CDN 不一定支持提取这种方式打包的信息数据，转码完成后再从其它 CDN 拉流时，可能就丢失了这些次媒体信息。
3. ZEGO CDN 转码支持提取此种方式打包的信息数据。

注意，推荐采用 SEI 方式。

3.2 接收媒体次要信息-解析格式说明

3.2.1 采用 SDK 拉流并解析（内部解析）

接收端在 onRecvMediaSideInfo 中收到发送端发送的媒体次要信息，其中的入参 unsigned char* 类型的 pBuf 即为信息数据，以下称为 buf，格式说明为：

• buf 的前 4 个字节是媒体信息类型 MediaType，MediaType = buf[0] << 24 | buf[1] << 16 | buf[2] << 8 | buf[3];

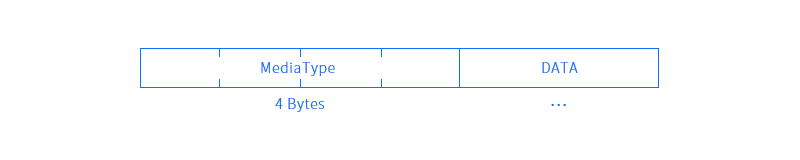

• 当 MediaType = 1001 时，表示接收到的是 SDK 采用 次媒体方式 打包或是 SEI 中 payload type = 243 的信息（即开启发送媒体次要信息开关时 nMediaInfoType 参数设置为 SEI_ZEGO_DEFINED 的媒体信息），buf[4] 和其后的为 DATA，buf 组成如下：

• 当 MediaType = 1003 时，表示接收到的是混流服务器打包的 Layout 信息，buf[4] 和其后的为 DATA，buf 组成如下：

• 当 MediaType = 1004 时，表示接收到的是 SEI 中 payload type = 5 的信息，即开启发送媒体次要信息开关时 nMediaInfoType 参数设置为 SEI_USER_UNREGISTED ，buf[4] 和其后的为 DATA，buf 组成如下：

3.2.2 App 拉流并解析（外部解析）

如果开发者使用 App 拉流（非SDK提供的拉流 API）并解析媒体次要信息，有两种情况：

1. 解析 SDK 采用次媒体方式打包的媒体次要信息。
2. 解析 SDK 采用 SEI 方式打包的媒体次要信息。

解析 SDK 采用次媒体方式打包的信息

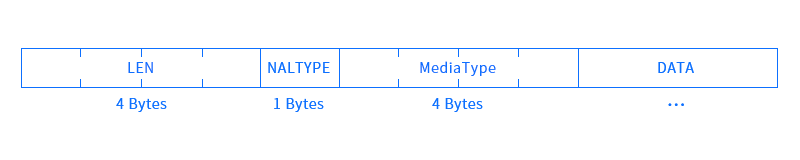

接收端收到媒体次要消息时，buf 格式如下：

请注意：

1. DATA 是发送端传入的 inData 内容
2. LEN = buf[0] << 24 | buf[1] << 16 | buf[2] << 8 | buf[3]，LEN 的值等于 DATA 长度 + 5 字节（NALTYPE 和 MediaType 的长度）

解析 SDK 采用 SEI 方式打包的信息

请采用 H.264 的 SEI 使用方法处理媒体信息。

4 API 参考列表

5 相关文档

1. 使用混音输入时带上媒体次要信息，请参考 音频进阶-混音中带媒体次要信息
2. 在发起混流时带上开发者自定义信息，请参考 常用功能-多路混流
