自定义视频前处理

---

1 功能简介

考虑到滤镜的性能问题和美颜厂商的多样性，SDK 的自定义视频前处理功能采用面向对象设计，结合线程模型，帮助用户把外部处理视频数据的代码封装成可替换的滤镜组件。

自定义视频前处理一般在以下情况下使用： 当 SDK 自带的美颜无法满足需求，例如需要做挂件、贴纸，或者美颜效果无法达到预期时。

但是对于比较复杂的场景，例如想要用摄像头画面做图层混合，建议开发者使用视频外部采集功能实现，这样性能优化的空间会更大。

请注意：

1.SDK 会在适当的时机创建和销毁 ZegoVideoFilter，开发者无需担心生命周期不一致的问题。

2.开发者在外部调用 SDK 的切换摄像头的方法时，SDK 内部会调用 stopAndDeAllocate 等方法以实现摄像头的切换；如果客户使用了需要初始化多次的美颜资源（比如美颜资源和线程相关或者有上下文的），并在 stopAndDeAllocate 中做了释放美颜资源的操作，在有切换摄像头的需求下，需要在 allocateAndStart 中重新初始化美颜资源，否则会导致摄像头切换后画面卡顿；像贴纸类只需要初始化一次的美颜资源，建议放到构造滤镜时进行初始化（ZegoVideoFilterFactory 的 create()）。

2 支持的滤镜类型

为了实现传输不同数据模型，适配不同线程模型，同时避免实现多余接口，SDK 采用伪 COM 的设计方式。

开发者需要在 ZegoVideoFilter 子类中显式指定一种数据传递类型，以实现对应的滤镜处理，SDK 目前支持的类型有：

SDK 会根据数据类型，实例化不同类型的 client，并在调用 allocateAndStart 时将client 传给外部滤镜。

SDK 不推荐采用同步滤镜（BUFFER_TYPE_SYNC_GL_TEXTURE_2D）实现外部滤镜，因为在同一线程中，OpenGL ES 的上下文、设置、uniform、attribute 是共用的，倘若对 OpenGL ES 不是很熟悉，极易在细节上出现不可预知的 Bug。

3 使用步骤

相关功能的 Demo 源码，请联系 ZEGO 技术支持获取。

下面将以 BUFFER_TYPE_MEM (异步拷贝 RGBA32 图像数据)滤镜类型为例演示外部滤镜的用法。

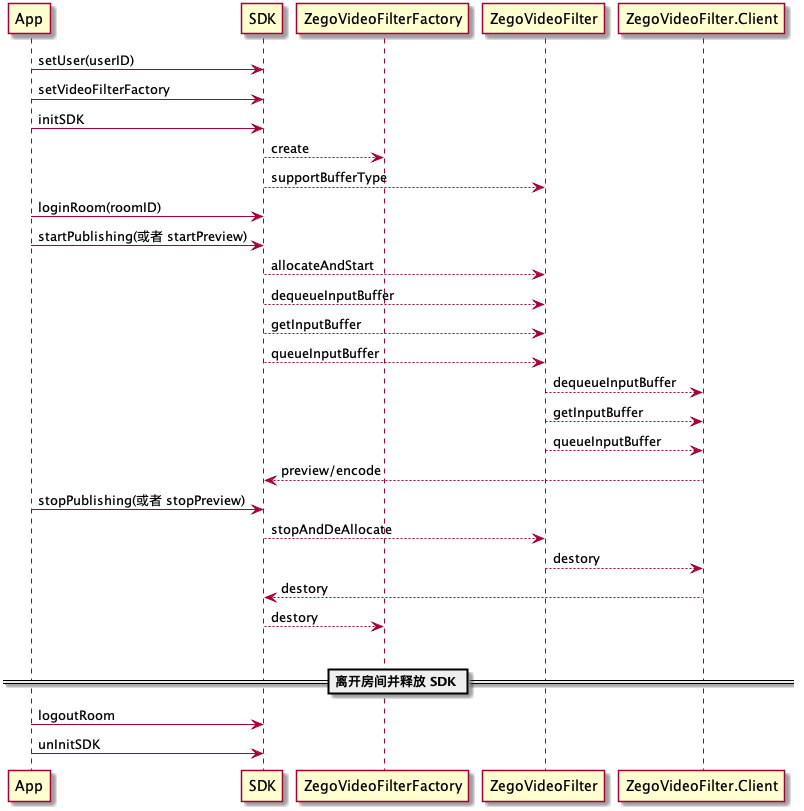

实现 BUFFER_TYPE_MEM 滤镜类型的时序图如下：

3.1 创建外部滤镜

ZegoVideoFilter 定义最基本的组件功能，包括 allocateAndStart、stopAndDeAllocate，方便 SDK 在直播流程中进行交互。

类定义

VideoFilterMemDemo 的类定义如下：

/**
 * 异步滤镜设备需要实现 ZegoVideoFilter 协议
 */
public class VideoFilterMemDemo extends ZegoVideoFilter {
    // 初始化资源
     @Override
    protected void allocateAndStart(Client client) {
        ...
    }
    // 释放资源
    @Override
    protected void stopAndDeAllocate() {
        ...
    }
    // 指定滤镜类型
    @Override
    protected int supportBufferType() {
        ...
    }
    // 滤镜类型若是会传递图像数据的（比如 BUFFER_TYPE_MEM、BUFFER_TYPE_ASYNC_I420_MEM），SDK 会请求内存下标
    @Override
    protected synchronized int dequeueInputBuffer(int width, int height, int stride) {
        ...
    }
    // 滤镜类型若是会传递图像数据的，SDK 会请求对应内存下标的 ByteBuffer
    @Override
    protected synchronized ByteBuffer getInputBuffer(int index) {
        ...
    }
    // 滤镜类型若是会传递图像数据的，SDK 会抛出图像数据，外部滤镜进行处理
    @Override
    protected synchronized void queueInputBuffer(int bufferIndex, final int width, int height, int stride, long timestamp_100n) {
        ...
    }
    ...
}

指定滤镜类型

SDK 需要根据外部滤镜 supportBufferType 返回的类型值创建不同的 client 对象。在本示例中，返回 BUFFER_TYPE_MEM：

@Override
protected int supportBufferType() {
    return BUFFER_TYPE_MEM;
}

初始化资源

开发者初始化资源在 allocateAndStart 中进行。

开发者在 allocateAndStart 中获取到 client（SDK 内部实现 ZegoVideoFilter.Client 协议的对象），用于后续通知 SDK 视频前处理结果。

SDK 会在 App 第一次预览／推流／拉流时调用 allocateAndStart。除非 App 中途调用过 stopAndDeAllocate，否则 SDK 不会再调用 allocateAndStart。

@Override
protected void allocateAndStart(Client client) {
    mClient = client; // mClient 在此文件中是用来保存 SDK 返回的 client 对象，供后续使用
    mThread = new HandlerThread("video-filter");
    mThread.start();
    mHandler = new Handler(mThread.getLooper());
    mIsRunning = true;

    mProduceQueue.clear();
    mConsumeQueue.clear();
    mWriteIndex = 0;
    mWriteRemain = 0;
    mMaxBufferSize = 0;
}

请注意，client 必须保存为强引用对象，在 stopAndDeAllocate 被调用前必须一直被保存。SDK 不负责管理 client 的生命周期。

释放资源

开发者释放资源在 stopAndDeAllocate 中进行。

建议同步停止滤镜任务后再清理 client 对象，保证 SDK 调用 stopAndDeAllocate 后，没有残留的异步任务导致野指针 crash。

@Override
protected void stopAndDeAllocate() {
    mIsRunning = false;

    final CountDownLatch barrier = new CountDownLatch(1);
    mHandler.post(new Runnable() {
        @Override
        public void run() {
            barrier.countDown();
        }
    });
    try {
        barrier.await();
    } catch (InterruptedException e) {
        e.printStackTrace();
    }
    mHandler = null;

    if (Build.VERSION.SDK_INT >= 18) {
        mThread.quitSafely();
    } else {
        mThread.quit();
    }
    mThread = null;

    mClient.destroy(); // 必须调用
    mClient = null;
}

请注意，开发者必须在 stopAndDeAllocate 方法中调用 client 的 destroy 方法，否则会造成内存泄漏。

SDK 通知外部滤镜当前采集图像的宽高并请求内存池下标

SDK 先调用 ZegoVideoFilter 子类的 int dequeueInputBuffer(int, int, int) 方法，通知外部滤镜当前采集图像的宽高，并请求外部滤镜返回内存池的下标。

@Override
protected synchronized int dequeueInputBuffer(int width, int height, int stride) {
    if (stride * height > mMaxBufferSize) {
        if (mMaxBufferSize != 0) {
            mProduceQueue.clear();
        }
        // 每帧图像数据的大小
        mMaxBufferSize = stride * height;
        // 此处是通过 ByteBuffer.allocateDirect 方式创建了4个存放图像数据的 ByteBuffer，buffer 大小是 mMaxBufferSize
        createPixelBufferPool(4);
    }
    if (mWriteRemain == 0) {
        return -1;
    }

    mWriteRemain--;
    return (mWriteIndex + 1) % mProduceQueue.size();
}

SDK 请求外部滤镜返回 ByteBuffer

当 SDK 获得外部滤镜内存池下标后，会调用 ByteBuffer getInputBuffer(int) 获取 通过 ByteBuffer.allocateDirect 方式创建的 ByteBuffer，然后在 C++ 底层执行内存拷贝。

@Override
protected synchronized ByteBuffer getInputBuffer(int index) {
    if (mProduceQueue.isEmpty()) {
        return null;
    }
    // 此处的 mProduceQueue 是 PixelBuffer 类型的 ArrayList
    ByteBuffer buffer = mProduceQueue.get(index).buffer;
    buffer.position(0);
    return buffer;
}

外部滤镜处理数据

当 SDK 拷贝完数据后，会调用 void queueInputBuffer(int, int, int, int, long) 方法通知外部滤镜取图像数据。外部滤镜应当按照约定的数据传递类型，切换线程，异步进行前处理。

正常情况下，如果 SDK 是异步调用外部滤镜，外部滤镜完成前处理后，也按照SDK 调用外部滤镜的步骤将图像数据回传给 SDK。

下面的演示代码没有做前处理，只是在另一个线程进行数据拷贝。拷贝流程和 SDK 调用外部滤镜的步骤类似。开发者应该按照各自需求，实现该方法。

@Override
protected synchronized void queueInputBuffer(int bufferIndex, final int width, int height, int stride, long timestamp_100n) {
    if (bufferIndex == -1) {
        return ;
    }
    // 根据 SDK 返回的 bufferIndex 索引取出相应的图像数据，加到消费队列中
    PixelBuffer pixelBuffer = mProduceQueue.get(bufferIndex);
    pixelBuffer.width = width;
    pixelBuffer.height = height;
    pixelBuffer.stride = stride;
    pixelBuffer.timestamp_100n = timestamp_100n;
    pixelBuffer.buffer.limit(height * stride);
    mConsumeQueue.add(pixelBuffer);

    mWriteIndex = (mWriteIndex + 1) % mProduceQueue.size();

    // 切换线程，异步进行前处理
    mHandler.post(new Runnable() {
        @Override
        public void run() {
            if (!mIsRunning) {
                Log.e(TAG, "already stopped");
                return ;
            }
            // 取出图像数据
            PixelBuffer pixelBuffer = getConsumerPixelBuffer();

            // 以下将按照 SDK 调用外部滤镜的步骤进行调用，将前处理后的数据回传给 SDK
            // 外部滤镜通知 SDK 图像数据的宽高并请求内存池下标
            int index = mClient.dequeueInputBuffer(pixelBuffer.width, pixelBuffer.height, pixelBuffer.stride);
            if (index >= 0) {
                // 此处应进行前处理，未做示例，若需参考示例请查看互动视频示例 Demo
                ...
                // 外部滤镜请求 SDK 返回 ByteBuffer
                ByteBuffer dst = mClient.getInputBuffer(index);
                dst.position(0);
                // 此处应将前处理后的数据写入 dst，示例未做前处理，仅将 SDK 抛出的图像数据又回传给 SDK
                pixelBuffer.buffer.position(0);
                dst.put(pixelBuffer.buffer);
                // 通知 SDK 取图像数据
                mClient.queueInputBuffer(index, pixelBuffer.width, pixelBuffer.height, pixelBuffer.stride, pixelBuffer.timestamp_100n);
            }

            returnProducerPixelBuffer(pixelBuffer);
        }
    });
}

上述步骤带 faceunity 美颜的示例代码可以在目录 /LiveRoomPlayground/videoFilter/src/main/java/com/zego/videofilter/videoFilter 下的 VideoFilterMemDemo.java 与 VideoFilterI420MemDemo.java 中找到。

3.2 创建外部滤镜工厂

ZegoVideoFilterFactory 是外部滤镜的入口，定义了创建、销毁 ZegoVideoFilter 接口，向 SDK 提供管理 ZegoVideoFilter 生命周期的能力；需要调用 setVideoFilterFactory 的地方必须实现该接口。

下述代码演示了如何创建外部滤镜工厂。工厂保存了 ZegoVideoFilter 的实例，不会反复创建。

public class VideoFilterFactoryDemo extends ZegoVideoFilterFactory {
    private int mode = 0;
    private ZegoVideoFilter mFilter = null;

    public VideoFilterFactoryDemo(int mode) {
        this.mode = mode;
    }

    // 创建外部滤镜实例
    public ZegoVideoFilter create() {
         if (mFilter == null) {
             // 此处的 mode 对应 Android 支持的滤镜类型，以创建不同的滤镜
            switch (mode) {
               case 0:
                mFilter = new VideoFilterMemDemo();
                break;
            case 1:
                mFilter = new VideoFilterSurfaceTextureDemo();
                break;
            case 2:
                mFilter = new VideoFilterHybridDemo();
                break;
            case 3:
                mFilter = new VideoFilterSurfaceTextureDemo2();
                break;
            case 4:
                mFilter = new VideoFilterI420MemDemo();
                break;
            case 5:
                mFilter = new VideoFilterGlTexture2dDemo();
                break;
            }
        }
        return mFilter;
    }
    // 销毁外部滤镜实例
    public void destroy(ZegoVideoFilter vf) {
        mFilter = null;
    }
}

请注意：

1. 大部分情况下，ZegoVideoFilterFactory 实例会缓存原有 ZegoVideoFilter 实例，开发者需避免创建新的实例。
2. 开发者必须保证 ZegoVideoFilter 在 create() 和 destroy() 之间是可用的，请勿直接销毁对象。

3.3 设置外部滤镜工厂

开发者需要使用外部滤镜功能时，需在使用前调用 setVideoFilterFactory 设置外部滤镜工厂对象。（此例中的对象为步骤 3.2 中所创建的 VideoFilterFactoryDemo）。

请注意，如果用户释放了工厂对象，即不再需要它时，请调用 ZegoExternalVideoFilter.setVideoFilterFactory(null, ZegoConstants.PublishChannelIndex.MAIN) 将其设置为空。

// 外部滤镜
...
VideoFilterFactoryDemo videoFilterFactoryDemo = new VideoFilterFactoryDemo(0); // 此处的 VideoFilterFactoryDemo 是 3.2 节中的类
// 设置外部滤镜工厂
ZegoExternalVideoFilter.setVideoFilterFactory(mFilterFactory, ZegoConstants.PublishChannelIndex.MAIN);

3.4 初始化 SDK

请参考文档：快速开始-初始化

3.5 登录房间

请参考文档：快速开始-登录房间

3.6 推流

请参考文档：快速开始-推流

若对图像数据进行了前处理并将前处理后的数据回传给了 SDK，拉流时将是带美颜的图像。

4 API 参考列表

5 相关文档

• 进阶功能-视频外部采集

6 FAQ

Q1：ZegoVideoFilterFactory 的子类什么时候释放？

  答：我们推荐把工厂的实例保存为单例，仅作为 SDK 管理外部滤镜生命周期的通道，开发者可以为工厂子类添加 setter 和 getter，一起管理滤镜的生命周期。

Q2：如何使用 BUFFER_TYPE_ASYNC_I420_MEM 方式传递数据？

  答：BUFFER_TYPE_ASYNC_I420_MEM 和 BUFFER_TYPE_MEM 并无本质区别，只是 BUFFER_TYPE_ASYNC_I420_MEM 颜色空间是 I420，而 BUFFER_TYPE_MEM 是 RGBA32，两者同样都是需要异步实现。

Q3：如何使用 BUFFER_TYPE_SURFACE_TEXTURE 方式传递数据？

  答：选择 BUFFER_TYPE_SURFACE_TEXTURE 滤镜类型时，开发者可以通过client 获取 SurfaceTexture 对象，转换成 EglSurface，用于 OpenGL ES 绘制，同时 SDK 也要求外部滤镜显式实现 ZegoVideoFilter 的 getSurfaceTexture 作为滤镜的输入。

  如果对于这个机制不太熟悉，开发者可以参考 TextureView.getSurfaceTexture 或者 MediaCode.createInputSurface。SurfaceTexture 作为官方推荐的一种传输数据的管道，在许多系统 API 中都有使用，包括 android.hardware.camera、android.media.MediaCodec 等。

  因为没有显式传递图像宽高和时间戳的接口，需要借助 SurfaceTexture 的setDefaultBufferSize 方法设置图像宽高，然后 SDK 可以通过系统 API 获取后续的图像宽高。注意这里的宽高必须和后续的 glViewport 的宽高保持一致，避免图像变形。

Q4：如何使用 BUFFER_TYPE_HYBRID_MEM_GL_TEXTURE_2D 方式传递数据？

  答：选择 BUFFER_TYPE_HYBRID_MEM_GL_TEXTURE_2D 方式时，SDK 会按顺序依次调用外部滤镜的 dequeueInputBuffer、getInputBuffer、queueInputBuffer 方法向外部滤镜传递数据，而外部滤镜调用 client 的onProcessCallback 向 SDK 传递包含前处理结果的 texture。请注意：

1. 这里的线程模型是异步的，即 SDK 调用 dequeueInputBuffer、getInputBuffer、queueInputBuffer 是在 SDK 线程，外部滤镜前处理调用client 的 onProcessCallback 是在外部滤镜的工作线程，同时外部滤镜应确保每次执行 OpenGL ES 绘制时调用 makeCurrent 及 glViewport，否则会产生不可预知的错误。
2. 开发者必须在 stopAndDeAllocate 方法中，切换到对应的工作线程，再调用 client 的 destroy 方法。因为采用这种方式，SDK 会共享线程的上下文，销毁时，如果缺少对应的上下文，可能会出现不可预知的情况。

Q5：几种外部滤镜类型在实现上的主要区别是什么？

  答：当数据类型为 BUFFER_TYPE_MEM、BUFFER_TYPE_HYBRID_MEM_GL_TEXTURE_2D、BUFFER_TYPE_ASYNC_I420_MEM 类型的外部滤镜时，SDK 会按照 dequeueInputBuffer、getInputBuffer、queueInputBuffer的顺序调用外部滤镜的接口。

  BUFFER_TYPE_MEM 与 BUFFER_TYPE_HYBRID_MEM_GL_TEXTURE_2D 类型数据均为RGBA32 图像数据；BUFFER_TYPE_ASYNC_I420_MEM 类型数据为I420图像数据。

  当数据类型为 BUFFER_TYPE_SURFACE_TEXTURE 类型的外部滤镜时，SDK 会调用外部滤镜的getSurfaceTexture 方法。

  当数据类型为 BUFFER_TYPE_SYNC_GL_TEXTURE_2D 类型的外部滤镜时， SDK 会调用外部滤镜的 onProcessCallback 方法。

Q6：为什么 BUFFER_TYPE_MEM 滤镜类型的实现这么复杂？

  答：BUFFER_TYPE_MEM 完全参考 MediaCodec 的 dequeueInputBuffer 、getInputBuffer、queueInputBuffer 的流程实现。因为 Android 平台没有一个类似于 iOS 的 CVPixelBufferRef 的结构体，dequeueInputBuffer 和 getInputBuffer 是为了方便开发者保存每一帧数据故意设计成两个接口，SDK 只关心核心的内存拷贝，但是外部滤镜还需要保存图像的宽高。

Q7: 为什么使用 ByteBuffer 而不使用 byte[] 访问内存？

  答：ByteBuffer 是 Java 提供的直接访问 C++ 内存的方法，SDK 的核心逻辑是跨平台 C++ 实现的，外部滤镜的实际内存是通过 C++ 管理。为了避免 C++ 堆到 Java 堆上多余的拷贝，所以选择 ByteBuffer。ByteBuffer 在 Java 层可以通过ByteBuffer.allocateDirect 方法指定分配内存到 C++ 堆上，在 C++ 层可以通过jenv->NewDirectByteBuffer 方法包裹成 Java 对象，使用起来并不会比 byte[] 麻烦。同时 Android API 对 ByteBuffer 的支持也很友好，比如 OpenGL ES 里面上传贴图glTexImage2D 明确指定需要 java.nio.Buffer，Bitmap.copyPixelsFromBuffer 也支持 java.nio.Buffer。

Q8：如何创建 SurfaceTexture？

  答：首先当前线程需要 attach OpenGL ES 上下文，即调用eglMakeCurrent，然后生成类型为 GLES11Ext.GL_TEXTURE_EXTERNAL_OES 的 texture，最后通过 SurfaceTexture 的构造函数实例化。注意这里的 attach OpenGL ES 上下文，并没有要求必须是 TextureView 的回调或者是 SurfaceView 的回调，开发者完全可以自己创建线程，构造EglContext、EglSurface，和系统控件没有任何联系。

Q9：RGBA32 和 I420 的内存是如何排布的？

  答：SDK 传递的图像数据所有平面都是连续，没有特别的要求。

Q10：如何获取摄像头的旋转角度？

  答：当开发者使用美颜厂商提供的 SDK 时，绝大部分需要指定摄像头的旋转角度。考虑到美颜厂商 SDK 的兼容性问题， SDK 对于任何一种方式传递的图像数据都进行了纠正，即正朝向，开发者不需要关心摄像头旋转多少度。
