视频外部采集

---

1 常用场景

当开发者业务中出现以下情况时，我们推荐使用 SDK 的外部采集功能：

1. 普通摄像头的采集无法满足需求。例如，包含了大量的原有业务。
2. 直播过程中，开发者需要使用摄像头完成的额外功能和 SDK 的默认逻辑有冲突，导致摄像头无法正常使用。例如，直播到一半，需要录制短视频。
3. 直播非摄像头数据。例如视频播放、屏幕分享、游戏直播等。
4. 开发者可以使用外部采集来做自定义美颜等视频预处理。

2 功能简介

考虑到设备的独占问题，SDK 的视频外部采集采用的是面向对象的设计，帮助用户把原有采集代码封装成外部采集设备。

开发者通过实现 ZegoVideoCaptureFactory 和 ZegoVideoCaptureDevice 协议，可以把外部采集的数据传给 SDK 进行编码推流：

1. ZegoVideoCaptureFactory 是外部采集的入口，定义了创建、销毁 ZegoVideoCaptureDevice 的接口，向 SDK 提供管理 ZegoVideoCaptureDevice 生命周期的能力。需要调用 setVideoCaptureFactory 的地方必须实现该接口。
2. ZegoVideoCaptureDevice 定义基本的组件能力，包括 allocateAndStart、stopAndDeAllocate、startCapture、stopCapture、supportBufferType，方便 SDK 在直播流程中进行交互。

请注意，SDK 会在适当的时机创建和销毁 ZegoVideoCaptureDevice，开发者无需担心生命周期不一致的问题。

3 实现步骤

相关功能的 Demo 源码，请联系 ZEGO 技术支持获取。

简要的实现步骤：

1. 实现外部采集设备
2. 实现外部采集工厂
3. 设置外部采集工厂
4. 初始化 SDK
5. 推流

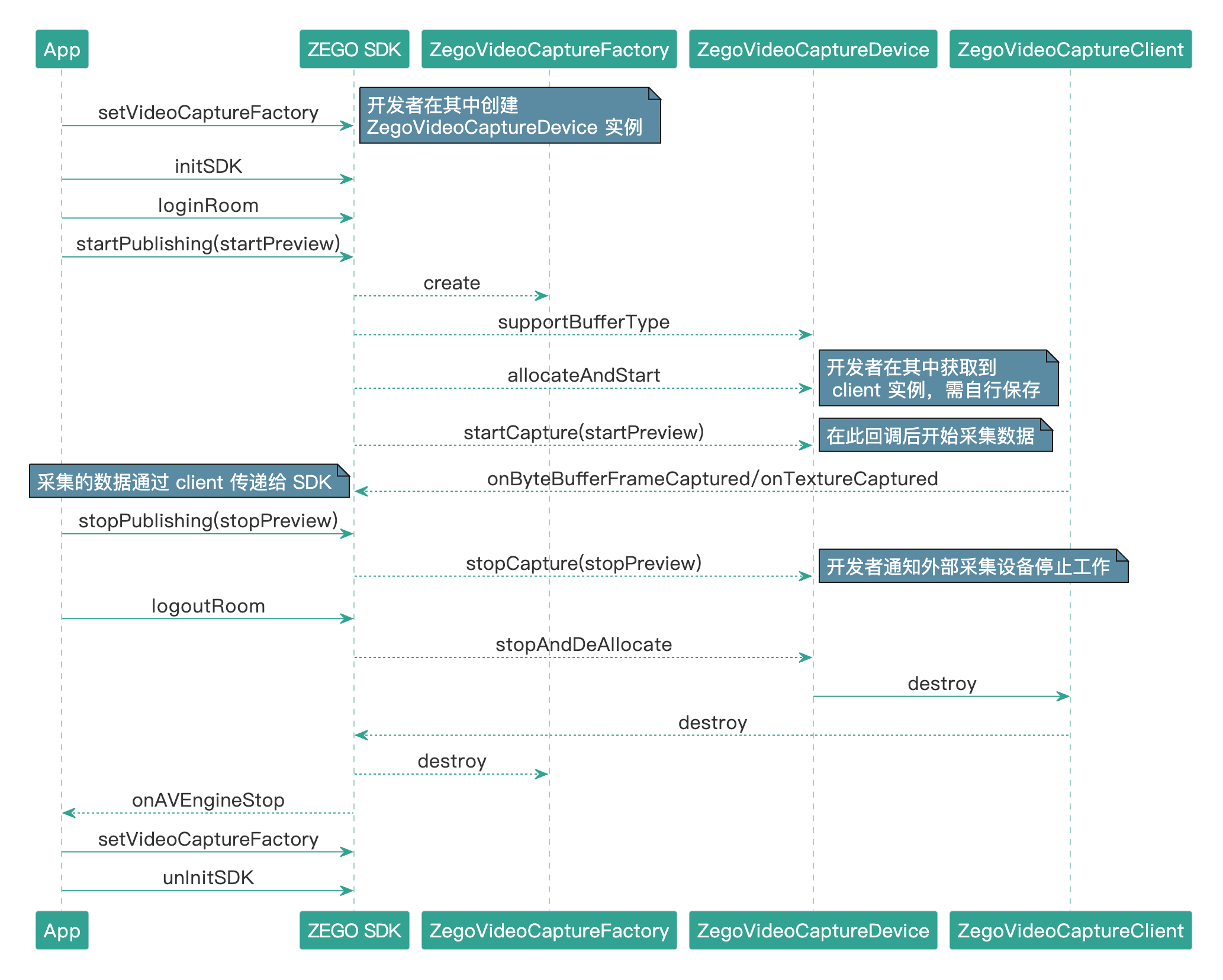

外部采集的接口调用流程如下图所示：

3.1 通过外部采集工厂创建外部采集设备

在SDK 回调create时，创建并返回ZegoVideoCaptureDevice实例。 下述代码展示了如何创建外部采集工厂。工厂保存了 ZegoVideoCaptureDevice 的实例，不会反复创建。

public class VideoCaptureFactoryDemo extends ZegoVideoCaptureFactory {
    private CaptureOrigin origin = CaptureOrigin.CaptureOrigin_Image;
    private Context context = null;
    private ZegoVideoCaptureDevice mDevice = null;
        // 采集来源类型
    public enum CaptureOrigin{
        CaptureOrigin_Image, //当前采集设备使用的数据传递类型是Surface_Texture
        CaptureOrigin_ImageV2, //当前采集设备使用的数据传递类型是GL_Texture_2D
        CaptureOrigin_Screen,
        CaptureOrigin_Camera, //当前采集设备使用的数据传递类型是YUV格式（内存拷贝）
        CaptureOrigin_CameraV2 //当前采集设备使用的数据传递类型是Surface_Texture
    }

    public VideoCaptureFactoryDemo(CaptureOrigin origin){
        this.origin = origin;
  }
    public void setContext(Context context) {
        this.context = context;
    }
    public ZegoVideoCaptureDevice create(String device_id) {
        if (origin == CaptureOrigin.CaptureOrigin_Camera) {
            mDevice = new VideoCaptureFromCamera();
        } else if (origin == CaptureOrigin.CaptureOrigin_Image) {
            mDevice = new VideoCaptureFromImage(mContext);
        } else if (origin == CaptureOrigin.CaptureOrigin_ImageV2) {
            mDevice = new VideoCaptureFromImage2(mContext);
        } else if (origin == CaptureOrigin.CaptureOrigin_CameraV2) {
            mDevice = new VideoCaptureFromCamera2();
        }
        return mDevice;
   }

    public void destroy(ZegoVideoCaptureDevice device) {
        mDevice = null;
    }

请注意：

1. 大部分情况下，ZegoVideoCaptureFactory 会缓存 ZegoVideoCaptureDevice 实例，开发者需避免创建新的实例，造成争抢独占设备（例如摄像头）。
2. 开发者必须保证 ZegoVideoCaptureDevice 在 create 和 destroy 之间是可用的，请勿直接销毁对象。

3.2 外部采集设备实现

下述代码，以创建在显存中绘制图片的采集设备（ VideoCaptureFromImage ）为例，开发者可按各自的需求，参看实现步骤。

VideoCaptureFromImage 的类定义如下：

public class VideoCaptureFromImage extends ZegoVideoCaptureDevice implements Choreographer.FrameCallback, TextureView.SurfaceTextureListener, SurfaceHolder.Callback {
    @Override
    protected void allocateAndStart(ZegoVideoCaptureDevice.Client client) {
        ...
    }

    @Override
    protected void stopAndDeAllocate() {
        ...
    }

    @Override
    protected int startCapture() {
        ...
    }

    @Override
    protected int stopCapture() {
        ...
    }

    @Override
    protected int supportBufferType() {
       ...
    }

    ...
}

3.2.1 告知 SDK 当前采集数据的类型

由于 Android 采集的多样性，SDK 支持多种外部采集数据传递格式，所以开发者必须显示告知 SDK 当前采集设备使用何种数据传递类型。目前 SDK 支持的类型有：

后续示例代码都将以官方推荐的 SurfaceTexture 类型来传输采集数据，用于演示 ZegoVideoCaptureDevice 的使用：

@Override
protected int supportBufferType() {
    return PIXEL_BUFFER_TYPE_SURFACE_TEXTURE;
}

3.2.2 初始化资源

开发者初始化资源在 allocateAndStart 中进行。

开发者在 allocateAndStart 中获取到 client (SDK 内部实现的、同样实现 ZegoVideoCaptureDevice.Client 协议的客户端），用于通知 SDK 采集结果。

SDK 会在 App 第一次预览 / 推流 / 拉流时调用 allocateAndStart。除非 App 中途调用过 stopAndDeAllocate，否则 SDK 不会再调用 allocateAndStart。

请注意，client 实例在 stopAndDeAllocate 被调用前必须一直保存。

部分示例代码如下：

protected void allocateAndStart(ZegoVideoCaptureDevice.Client client) {
    mClient = client;
    init();
    setBitmap(createBitmapFromAsset());
}

此处，init()负责初始化 OpenGL ES 的资源，为保证后续调用都是合法的，建议使用同步方式初始化。下面代码演示通过注册 Choreographer 的刷新回调，保证后续绘制图片时不会出现画面撕裂的问题。

private int init() {
    mThread = new HandlerThread("VideoCaptureFromImage" + hashCode());
    mThread.start();
    mHandler = new Handler(mThread.getLooper());

    final CountDownLatch barrier = new CountDownLatch(1);
    mHandler.post(new Runnable() {
        @Override
        public void run() {
            captureEglBase = EglBase.create(null, EglBase.CONFIG_RECORDABLE);
            previewEglBase = EglBase.create(captureEglBase.getEglBaseContext(), EglBase.CONFIG_RGBA);
            captureDrawer = new GlRectDrawer();
            previewDrawer = new GlRectDrawer();

            mIsEgl14 = EglBase14.isEGL14Supported();
            Choreographer.getInstance().postFrameCallback(VideoCaptureFromImage.this);
            mIsRunning = true;

            barrier.countDown();
        }
    });

    try {
        barrier.await();
    } catch (InterruptedException e) {
        e.printStackTrace();
    }
    return 0;
}

3.2.3 启动采集，向SDK传递外部采集视频数据

推流成功后，开发者需要在 startCapture 中，采集数据并传递给 SDK 的 client 对象。

以下示例代码演示把 client 返回的 SurfaceTexture 转换成 EglSurface，用于 OpenGL ES 绘制。同时，借助 SurfaceTexture 的 setDefaultBufferSize 方法设置图像宽高（SDK 内部通过系统API获取后续的图像宽高）。

/**
 * SDK开始推流时，调用 startCapture 通知外部采集设备开始工作
 */
@Override
protected int startCapture() {
    setOutputSurfaceTexture(mClient.getSurfaceTexture());
    return 0;
}

private int setOutputSurfaceTexture(SurfaceTexture surface_texture) {
    final SurfaceTexture temp = surface_texture;
    mHandler.post(new Runnable() {
        @Override
        public void run() {
            releaseCaptureSurface();

            if (temp != null) {
                temp.setDefaultBufferSize(mImageWidth, mImageHeight);

                try {
                    captureEglBase.createSurface(temp);
                    captureEglBase.makeCurrent();
                    mIsCapture = true;
                } catch (RuntimeException e) {
                    // Clean up before rethrowing the exception.
                    captureEglBase.releaseSurface();
                    throw e;
                }
            } else {
                mIsCapture = false;
            }
        }
    });
    return 0;
}

注意: 这里的宽高必须和后续的 glViewPort 的宽高保持一致，避免图像变形；另外，如果是采用 PIXEL_BUFFER_TYPE_MEM 或者 PIXEL_BUFFER_TYPE_GL_TEXTURE_2D 类型传递采集数据时，需要显示传递图像宽高和采集时间戳。

更新采集数据 示例代码通过 Choreographer.FrameCallback 实现，当 Choreographer 刷新回调触发时，绘制图像数据到屏幕和 SDK 提供的 EglSurface 上 。

@Override
public void doFrame(long frameTimeNanos) {
    if (!mIsRunning) {
        return;
    }
    Choreographer.getInstance().postFrameCallback(this);

    if (mBitmap == null) {
        return;
    }

    if (mIsPreview) {
        if (mTextureView != null) {
            attachTextureView();
        } else if (mSurfaceView != null) {
            attachSurfaceView();
        }
        if (previewEglBase.hasSurface()) {
            drawToPreview(mBitmap);
        }
    }

    if (mIsCapture && captureEglBase.hasSurface()) {
        drawToCapture(mBitmap);
    }

    if (mDrawCounter == 0) {
        mX = (mX + 1) % 4;
        if (mX == 0) {
            mY = (mY + 1) % 4;
        }
    }
    mDrawCounter = (mDrawCounter + 1) % 60;
}

3.2.4 停止采集

开发者需要在 stopCapture 中停止外部采集设备的采集工作。

这里演示的是清除原有的 EglSurface，保证不会再向 SDK 传输数据。

/**
 * SDK停止推流时，调用 stopCapture 通知外部采集设备停止工作
 */
@Override
protected int stopCapture() {
    setOutputSurfaceTexture(null);
    return 0;
}

3.2.5 释放资源

开发者释放资源在 stopAndDeAllocate 中进行。

建议同步停止采集任务后再清理 client 对象，保证 SDK 调用 stopAndDeAllocate 后，没有残留的异步任务导致野指针 crash。

请注意，开发者必须在 stopAndDeAllocate 方法中调用 client 的 destroy 方法，否则会造成内存泄漏。

部分示例代码如下：

protected void stopAndDeAllocate {
    uninit();
    mClient.destroy();   // 必须调用 mClient.destroy() 以确保资源被完全释放
    mClient = null;
}

此处，uninit()负责反初始化释放 OpenGL ES 资源，同步停止保证后续没有更多的异步回调产生。

private int uninit() {
    final CountDownLatch barrier = new CountDownLatch(1);
    mHandler.post(new Runnable() {
        @Override
        public void run() {
            mIsRunning = false;
            release();
            barrier.countDown();
        }
    });

    try {
        barrier.await();
    } catch (InterruptedException e) {
        e.printStackTrace();
    }
    mHandler = null;

    if (Build.VERSION.SDK_INT >= 18) {
        mThread.quitSafely();
    } else {
        mThread.quit();
    }
    mThread = null;

    return 0;
}

3.3 设置外部采集工厂

开发者需要使用外部采集功能时，请在引擎启动之前（2020-05-12 及之后版本）\ 初始化 SDK前（2020-05-12` 之前版本）设置外部采集工厂对象。

请注意

1. 调用 setVideoCaptureFactory 接口时，请区分 SDK 版本：
   • 2021-03-09 及之后的版本，在任何时机调用本接口都可直接使用。
   • 2020-05-12 至 2021-03-09 之间的版本，必须在“引擎启动之前”调用本接口。
   • 2020-05-12 之前版本必须在 “InitSDK” 之前调用，且需要使用外部采集功能时，该工厂对象不能为空。
2. 如果不想再使用视频外部采集，可以在收到onAVEngineStop通知引擎关闭时，调用本接口 setVideoCaptureFactory 设置为 null，否则下次引擎启动后（2020-05-12 及之后版本）或者 Init SDK 后（2020-05-12 之前版本）仍然还会使用视频外部采集

引擎启动的时机有：1、未登录房间启动预览功能；2、未登录房间使用媒体播放器；3、未登录房间使用音效播放器。 引擎关闭的时机有：1、退出房间；2、未登录房间并且预览、媒体播放器和引擎播放器都停止工作。

2020-05-12 之前版本，由于外部采集的设置时机需要在初始化 SDK 之前，若客户端使用开关控制是否使用外部采集，在其改变 useVideoCapture 的布尔值之后需要先**反初始化 SDK(unInitSDK)**，再重新执行外部采集的设置。

if (useVideoCapture) {
    ZegoVideoCaptureFactory factory = new VideoCaptureFactoryDemo();
    factory.setContext(ZegoApplication.sApplicationContext);
    factory.setCaptureOrigin(captureOrigin); //设置采集来源，图片或者摄像头
    //设置外部采集工厂对象
    videoCapture.setVideoCaptureFactory(factory, ZegoConstants.PublishChannelIndex.MAIN);  // videoCapture 是 ZegoExternalVideoCapture实例
} else {
    videoCapture.setVideoCaptureFactory(null, ZegoConstants.PublishChannelIndex.MAIN);  //videoCapture 是 ZegoExternalVideoCapture实例
}
...
//初始化SDK
zegoliveRoom.initSDK(appId, signKey); //zegoliveRoom是ZegoliveRoom的实例

4 FAQ

Q1： 如何使用 PIXEL_BUFFER_TYPE_MEM 方式的传递采集数据？

  答：选择 PIXEL_BUFFER_TYPE_MEM 方式时，开发者可以调用 client 的 onByteBufferFrameCaptured 传递数据。

  对于图像内存，要求所有平面的数据是连续的，比如 NV21 有两个平面，一个是 Y 平面，一个是 UV 混合交错的平面，那么 Y 平面和 UV 平面在内存里面的排布必须是连续的。

  具体的支持的颜色空间请参考 ZegoVideoCaptureDevice 的 PIXEL_FORMAT 定义。

Q2：如何使用 PIXEL_BUFFER_TYPE_GL_TEXTURE_2D 方式传递采集数据？

  答：选择 PIXEL_BUFFER_TYPE_GL_TEXTURE_2D 方式时，开发者可以调用 client 的 onTextureCaptured 传递数据。请注意：

1. SDK会使用该贴图进行绘制，切换 egl 的上下文，开发者必须每次绘制都调用 makeCurrent，否则可能会出现不可预知的情况。
2. 开发者必须在 stopAndDeAllocate 方法中，切换到对应的工作线程，再调用client 的 destroy方法。因为采用这种方式，SDK会共享线程的上下文，销毁时，如果缺少对应的上下文，可能会出现不可预知的情况。

Q3：ZegoVideoCaptureDevice子类的哪些方法是必须要实现的？

  答：除 allocateAndStart、stopAndDeAllocate、startCapture、stopCapture、supportBufferType 以外的方法都不要求实现。

  其他接口仅仅只是为了方便开发者在自己的采集实现和 SDK 默认的采集实现间切换，避免业务层需要写两套逻辑代码。

  每个方法都有对应的 SDK 接口，调用 SDK 接口时，会透传调用对应的方法。比如调用 SDK 的 startPreview 时，会透传调用 ZegoVideoCaptureDevice 子类的 startPreview 方法。

Q4：VideoCaptureFormat 的 strides 表示什么？

  答：stride 表示每一行多少字节，也可以叫 pitch，在某些平台上也叫 BytesPerRow，SDK 需要知道每个平面存储的长度，才能正确的进行颜色空间转换。

Q5：如何在 Java 层进行 OpenGL ES 的绘制？

  答：请参考 https://developer.android.com/guide/topics/graphics/opengl.html 和 https://developer.android.com/training/graphics/opengl/index.html。

Q6：ZegoVideoCaptureFactory 的子类什么时候释放？

  答：我们推荐把工厂的实例保存为单例，仅作为 SDK 管理外部采集设备生命周期的通道，开发者可以为工厂子类添加 setter 和 getter，一起管理采集类的生命周期。

Q7：使用外部采集，本地预览的画面正常，推出去观众端看到的画面变形了？

  答：外部采集进来的图像比例和 SDK 默认设置的分辨率的比例不一致（比如外部采集进来的是 4:3 ，SDK 默认推流分辨率 360 * 640 是 16:9）。解决方案：

1. 开发者将外部采集的视频分辨率比例修改为 16:9
2. 开发者调用 setAvConfig，将 SDK 的推流分辨率自定义为 4:3（比如480 * 640）

Q8：开启外部采集后，如何使用 SDK 的预览功能？

  答：开启外部采集后，默认情况下，外部采集的数据，需要用户自己渲染。如果想让 SDK 支持在开启外部视频采集的同时也能预览，需在初始化 SDK 前通过 ZegoLiveRoom.setConfig("vcap_external_support_preview=true") 开启，然后正常调用 setPreviewView、startPreview 接口即可。

Q9：开启外部采集后，外部采集的帧率和拉流播放帧率不一致？

  答：使用 PIXEL_BUFFER_TYPE_MEM 方式传递数据时，通过设置SDK的帧率 setVideoFPS 和外部采集调用 onByteBufferFrameCaptured 的频率一致。

  使用 PIXEL_BUFFER_TYPE_GL_TEXTURE_2D 方式传递数据时，通过设置SDK的帧率 setVideoFPS 和外部采集调用 onTextureCaptured 的频率一致。 使用 PIXEL_BUFFER_TYPE_ENCODED_FRAME 方式传递数据时，通过设置SDK的帧率 setVideoFPS 和外部采集调用 onEncodedFrameCaptured 的频率一致。

Q10：SDK 接收视频帧数据方法内部对传入的数据是同步处理还是异步处理？

  答：SDK 接收视频帧数据后，会先同步拷贝数据，然后再异步执行编码等操作，所以在将数据传入 SDK 后即可立即释放。

Q11：开启外部采集后，使用媒体次要信息功能时需要注意什么？

  答：媒体次要信息的数据是跟随视频数据传输的，所以必须是在调用 onByteBufferFrameCaptured、onTextureCaptured 或者 onEncodedFrameCaptured 方法向 SDK 传视频帧数据的前提下，传输媒体次要信息才能成功。
