自定义视频前处理

---

1 功能简介

考虑到滤镜的性能问题和美颜厂商的多样性，SDK 的自定义视频前处理功能采用面向对象设计，结合线程模型，帮助用户把外部处理视频数据的代码封装成可替换的滤镜组件。

自定义视频前处理一般在以下情况下使用： 当 SDK 自带的美颜无法满足需求，例如需要做挂件、贴纸，或者美颜效果无法达到预期时。

但是对于比较复杂的场景，例如想要用摄像头画面做图层混合，建议开发者使用视频外部采集功能实现，这样性能优化的空间会更大。

请注意：

1.SDK 会在适当的时机创建和销毁 ZegoVideoFilter，开发者无需担心生命周期不一致的问题。

2.开发者在外部调用 SDK 的切换摄像头的方法时，SDK 内部会调用 zego_stopAndDeAllocate 等方法以实现摄像头的切换，如果客户使用需要初始化多次的美颜资源（比如美颜资源和线程相关或者有上下文的）,并在 zego_stopAndDeAllocate 中做了释放美颜资源的操作，在有切换摄像头的需求下，需要在 zego_allocateAndStart 中重新初始化美颜资源，否则会导致摄像头切换后画面卡顿；像贴纸类只需要初始化一次的美颜资源，建议放到构造滤镜时进行初始化（ZegoVideoFilterFactory 的 zego_create）

2 支持的滤镜类型

为了实现传输不同数据模型，适配不同线程模型，同时避免实现多余接口，SDK 采用伪 COM 的设计方式。

开发者需要在 ZGVideoFilterFactoryDemo 子类中显式指定一种数据传递类型，SDK 目前支持的类型有：

SDK 会根据数据类型，实例化不同类型的 client，在调用 zego_allocateAndStart 时传给外部滤镜。

下面会按照不同的滤镜类型，分别介绍用法。

请注意：

如果外部滤镜没有明显的性能问题，使用同步滤镜可以减少数据拷贝的次数。 但如果比较耗时，请使用异步的方式传递数据，以保证低端机型可以流畅运行。

请开发者结合业务特点，选择合适的滤镜类型。

3 实现步骤

相关功能的 Demo 源码，请联系 ZEGO 技术支持获取。

下面将以 ZegoVideoBufferTypeAsyncPixelBuffer （异步传递 BGRA32 图像数据）滤镜类型为例演示外部滤镜的用法。

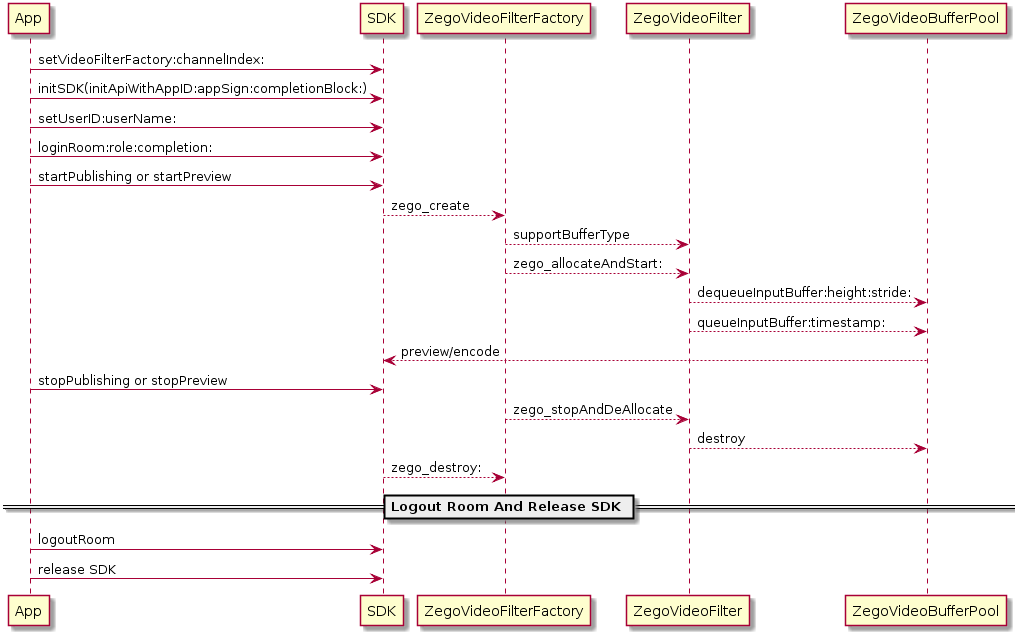

实现 ZegoVideoBufferTypeAsyncPixelBuffer 滤镜类型的时序图如下：

3.1 创建外部滤镜

ZegoVideoFilter 定义最基本的组件功能，包括 zego_allocateAndStart、zego_stopAndDeAllocate，方便 SDK 在直播流程中进行交互。

类定义

ZGVideoFilterAsyncDemo 的类定义如下：

// 注意异步滤镜设备需要实现 ZegoVideoFilter、ZegoVideoBufferPool 协议

ZGVideoFilterAsyncDemo.h

@interface ZGVideoFilterAsyncDemo : NSObject<ZegoVideoFilter, ZegoVideoBufferPool>
@end

ZGVideoFilterAsyncDemo.m

@interface ZGVideoFilterAsyncDemo ()
@property (atomic) int pendingCount; // 未处理帧数
@end

@implementation ZGVideoFilterAsyncDemo {
    id<ZegoVideoFilterClient> client_;
    id<ZegoVideoBufferPool> buffer_pool_;

    dispatch_queue_t queue_;
    int width_;
    int height_;
    int stride_;

    CVPixelBufferPoolRef pool_;
    int buffer_count_;
}

指定滤镜类型

外部滤镜需要根据 supportBufferType 的类型，对 client 进行转型：

1. ZegoVideoBufferTypeAsyncPixelBuffer： SDK 按照 ZegoVideoBufferPool 调用外部滤镜。
2. ZegoVideoBufferTypeSyncPixelBuffer： SDK 按照 ZegoVideoFilterDelegate 调用外部滤镜。
3. ZegoVideoBufferTypeAsyncI420PixelBuffer：SDK 按照 ZegoVideoBufferPool 调用外部滤镜，与 Async 型滤镜只是图像颜色空间有所区别。
4. ZegoVideoBufferTypeAsyncNV12PixelBuffer：SDK 按照 ZegoVideoBufferPool 调用外部滤镜，与 Async 型滤镜只是图像颜色空间有所区别。

正常来说，如果 SDK 是异步调用外部滤镜，外部滤镜完成前处理后，也按照同样的步骤回调 SDK。

在本例中，开发者需要显式在 supportBufferType 中指定当前使用的滤镜类型为异步滤镜：

- (ZegoVideoBufferType)supportBufferType {
    // 返回滤镜的类型，此滤镜为：异步 BGRA32 滤镜
    return ZegoVideoBufferTypeAsyncPixelBuffer;
}

初始化资源

开发者初始化资源在 zego_allocateAndStart 中进行。

开发者在 zego_allocateAndStart 中获取到 client（SDK 内部实现的、同样实现 ZegoVideoFilterClient 协议的对象），用于通知 SDK 处理结果。

SDK 会在 App 第一次预览／推流／拉流时调用 zego_allocateAndStart。除非 App 中途调用过 zego_stopAndDeAllocate，否则 SDK 不会再调用 zego_allocateAndStart。

- (void)zego_allocateAndStart:(id<ZegoVideoFilterClient>) client {
    client_ = client;
    if ([client_ conformsToProtocol:@protocol(ZegoVideoBufferPool)]) {
        buffer_pool_ = (id<ZegoVideoBufferPool>)client;
    }

    width_ = 0;
    height_ = 0;
    stride_ = 0;
    pool_ = nil;
    buffer_count_ = 4;
    self.pendingCount = 0;

    queue_ = dispatch_queue_create("video.filter", nil);
}

请注意，client 必须保存为强引用对象，在 zego_stopAndDeAllocate 被调用前必须一直被保存，SDK 不负责管理 client 的生命周期

释放资源

开发者释放资源在 zego_stopAndDeAllocate 中进行。

建议同步停止滤镜任务后再清理 client 对象，保证 SDK 调用 zego_stopAndDeAllocate 后，没有残留的异步任务导致野指针 crash。

- (void)zego_stopAndDeAllocate {
    if (queue_) {
        dispatch_sync(queue_, ^ {
        });
        queue_ = nil;
    }

    if (pool_) {
        [ZGImageUtils destroyPixelBufferPool:&pool_];
        pool_ = nil;
    }

    if (client_) {
        [client_ destroy];
        client_ = nil;
        buffer_pool_ = nil;
    }
}

请注意，开发者必须在 zego_stopAndDeAllocate 方法中调用 client 的 destroy 方法，否则会造成内存泄漏。

SDK 请求外部滤镜返回 CVPixelBufferRef，拷贝原始数据

SDK 先调用 ZegoVideoBufferPool 的 dequeueInputBuffer:height:stride: 方法，通知外部滤镜当前采集图像的宽高，并请求外部滤镜返回一个 CVPixelBufferRef 用于拷贝内存数据。

// SDK 回调。从 App 获取 CVPixelBufferRef 对象，用于保存视频帧数据
- (CVPixelBufferRef)dequeueInputBuffer:(int)width height:(int)height stride:(int)stride {
    // * 按需创建 CVPixelBufferPool
    if (width_ != width || height_ != height || stride_ != stride) {
        if (pool_) {
            [ZGImageUtils destroyPixelBufferPool:&pool_];
        }

        if ([ZGImageUtils create32BGRAPixelBufferPool:&pool_ width:width height:height]) {
            width_ = width;
            height_ = height;
            stride_ = stride;
        } else {
            return nil;
        }
    }

    // * 如果处理不及时，未处理帧超过了 pool 的大小，则丢弃该帧
    if (self.pendingCount >= buffer_count_) {
        return nil;
    }

    CVPixelBufferRef pixel_buffer = nil;
    CVReturn ret = CVPixelBufferPoolCreatePixelBuffer(kCFAllocatorDefault, pool_, &pixel_buffer);

    if (ret != kCVReturnSuccess) {
        return nil;
    } else {
        self.pendingCount = self.pendingCount + 1;
        // * 返回一个可以用于存储采集到的图像的 CVPixelBuffer 实例
        return pixel_buffer;
    }
}

外部滤镜处理数据，结束后返回给 SDK

1. 当 SDK 拷贝完数据给外部滤镜后，会调用 queueInputBuffer:timestamp: 方法通知外部滤镜。
2. 外部滤镜处理完数据后，拷贝给 SDK 的流程和 SDK 调用外部滤镜的步骤类似：
   • App 调用 dequeueInputBuffer:height:stride: 向 SDK 请求 CVPixelBufferRef 作为拷贝目标
   • 执行拷贝
   • App 调用 queueInputBuffer:timestamp: 通知 SDK 拷贝完毕

外部滤镜应当按照约定的数据传递类型，切换线程，异步处理。

请注意，此处的演示代码没有做任何操作，只是在另一个线程进行数据拷贝。开发者应该按照各自业务需求，差异化实现该方法。

// SDK 回调。App 在此接口中获取 SDK 采集到的视频帧数据，并进行处理
- (void)queueInputBuffer:(CVPixelBufferRef)pixel_buffer timestamp:(unsigned long long)timestamp_100n {
    // * 采集到的图像数据通过这个传进来，这个点需要异步处理
    dispatch_async(queue_, ^ {
        int imageWidth = (int)CVPixelBufferGetWidth(pixel_buffer);
        int imageHeight = (int)CVPixelBufferGetHeight(pixel_buffer);
        int imageStride = (int)CVPixelBufferGetBytesPerRowOfPlane(pixel_buffer, 0);

        CVPixelBufferRef dst = [buffer_pool_ dequeueInputBuffer:imageWidth height:imageHeight stride:imageStride];

        if (!dst) {
            return;
        }

        // 自定义前处理：此处使用 FaceUnity 作为外部滤镜
        CVPixelBufferRef output = [[FUManager shareManager] renderItemsToPixelBuffer:pixel_buffer];

        if ([ZGImageUtils copyPixelBufferFrom:output to:dst]) {
            // * 把从 buffer pool 中得到的 CVPixelBuffer 实例传进来
            [buffer_pool_ queueInputBuffer:dst timestamp:timestamp_100n];
        }

        self.pendingCount = self.pendingCount - 1;

        CVPixelBufferRelease(pixel_buffer);
    });
}

上述步骤带 FaceUnity 美颜滤镜的示例代码可以在 /src/Topics/ExternalVideoFilter/VideoFilter 下的 ZGVideoFilterAsyncDemo.h 和 ZGVideoFilterAsyncDemo.m 找到，具体细节不再赘述。

3.2 创建外部滤镜工厂

ZegoVideoFilterFactory 是外部滤镜的入口，定义了创建、销毁 ZegoVideoFilter 接口，向 SDK 提供管理 ZegoVideoFilter 生命周期的能力。需要调用 setVideoFilterFactory:channelIndex: 的地方必须实现该接口。

下述代码演示了如何创建外部滤镜工厂。工厂保存了 ZegoVideoFilter 的实例，不会反复创建。

ZGVideoFilterFactoryDemo.h

@interface ZGVideoFilterFactoryDemo : NSObject<ZegoVideoFilterFactory>
@property (nonatomic, assign) ZegoVideoBufferType bufferType;
@end

ZGVideoFilterFactoryDemo.m

@implementation ZGVideoFilterFactoryDemo {
    id<ZegoVideoFilter> g_filter_;
}

// 创建外部滤镜实例
- (id<ZegoVideoFilter>)zego_create {
    if (g_filter_ == nil) {
        // 此处的 bufferType 对应四种滤镜类型，以创建不同的外部滤镜实例
        switch (self.bufferType) {
            case ZegoVideoBufferTypeAsyncPixelBuffer:
                g_filter_ = [[ZGVideoFilterAsyncDemo alloc] init];
                break;

            case ZegoVideoBufferTypeSyncPixelBuffer:
                g_filter_ = [[ZGVideoFilterSyncDemo alloc] init];
                break;

            case ZegoVideoBufferTypeAsyncI420PixelBuffer:
                g_filter_ = [[ZGVideoFilterI420Demo alloc] init];
                break;

            case ZegoVideoBufferTypeAsyncNV12PixelBuffer:
                g_filter_ = [[ZGVideoFilterNV12Demo alloc] init];
                break;

            default:
                break;
        }
    }
    return g_filter_;
}

// 销毁外部滤镜实例
- (void)zego_destroy:(id<ZegoVideoFilter>)filter {
    if (g_filter_ == filter) {
        g_filter_ = nil;
    }
}
@end

请注意：

1. 大部分情况下，ZegoVideoFilterFactory 会缓存原有 ZegoVideoFilter 实例，开发者需避免创建新的实例。
2. 开发者必须保证 ZegoVideoFilter 在 create 和 destroy 之间是可用的，请勿直接销毁对象。

3.3 设置外部滤镜工厂

开发者需要使用外部滤镜功能时，请在使用前调用 setVideoFilterFactory:channelIndex: 设置外部滤镜工厂对象（此例中的对象为步骤 3.2 中所创建的 ZGVideoFilterFactoryDemo）。

请注意，如果用户释放了工厂对象，不再需要它时，请调用本接口将其设置为空。

ZGExternalVideoFilterDemo.h

@interface ZGExternalVideoFilterDemo : NSObject
+ (instancetype)shared;

/**
 初始化外部滤镜工厂对象

 @param type 视频缓冲区类型（Async, Sync, I420）
 @discussion `2020-05-12` 之前版本，由于外部采集工厂对象需要在 initSDK 之前设置，所以创建外部滤镜工厂对象后，先释放 ZegoLiveRoomSDK 确保 setVideoFilterFactory:channelIndex: 的调用在 initSDK 前
 */
- (void)initFilterFactoryType:(ZegoVideoBufferType)type;

/**
 释放外部滤镜工厂对象
 */
- (void)releaseFilterFactory;
@end


ZGExternalVideoFilterDemo.m

@interface ZGExternalVideoFilterDemo ()
@property (nonatomic, strong) ZGVideoFilterFactoryDemo *g_filterFactory;
@end

@implementation ZGExternalVideoFilterDemo

+ (instancetype)shared {
    static id instance;
    static dispatch_once_t onceToken;
    dispatch_once(&onceToken, ^{
        instance = [[self alloc] init];
    });
    return instance;
}

- (void)initFilterFactoryType:(ZegoVideoBufferType)type {
    if (self.g_filterFactory == nil) {
        self.g_filterFactory = [[ZGVideoFilterFactoryDemo alloc] init];
        self.g_filterFactory.bufferType = type;
    }

    [ZGApiManager releaseApi];
    [ZegoExternalVideoFilter setVideoFilterFactory:self.g_filterFactory channelIndex:ZEGOAPI_CHN_MAIN];
}

- (void)releaseFilterFactory {
    self.g_filterFactory = nil;
    [ZegoExternalVideoFilter setVideoFilterFactory:nil channelIndex:ZEGOAPI_CHN_MAIN];
}
@end

3.4 初始化 SDK

请参考文档：快速开始-初始化

引擎启动的时机有：1、登录房间；2、未登录房间启动预览功能；3、未登录房间使用媒体播放器；4、未登录房间使用音效播放器。 引擎关闭的时机有：1、退出房间；2、未登录房间并且预览、媒体播放器和引擎播放器都停止工作。

3.5 登录房间

请参考文档：快速开始-登录房间

3.6 推流

请参考文档：快速开始-推流

若对图像数据进行了前处理并将前处理后的数据回传给了 SDK，拉流时将是带美颜的图像。

4 API 参考列表

5 相关文档

• 进阶功能-视频外部采集

6 FAQ

Q1：提示缺少 FaceUnity 证书？

  答：若需要体验美颜效果，需要先从相芯科技申请美颜的鉴权证书，然后替换掉 /src/Topics/ExternalVideoFilter/FaceUnity-SDK-iOS 目录下的 authpack.h 文件。

Q2：如何访问 CVPixelBufferRef 持有的图像数据？

  答：请参考 ZGImageUtils 的 copyPixelBufferFrom:to: 方法，然后对照苹果官方头文件。

Q3：ZegoVideoFilterFactory 的子类什么时候释放？

  答：我们推荐把工厂的实例保存为单例，仅作为 SDK 管理外部滤镜生命周期的通道，开发者可以为工厂子类添加 setter 和 getter，一起管理滤镜的生命周期。
