视频外部采集

---

1 常用场景

当开发者业务中出现以下情况时，我们推荐使用 SDK 的外部采集功能：

1. 普通摄像头的采集无法满足需求。例如，包含了大量的原有业务。
2. 直播过程中，开发者需要使用摄像头完成的额外功能和 SDK 的默认逻辑有冲突，导致摄像头无法正常使用。例如，直播到一半，需要录制短视频。
3. 直播非摄像头数据。例如需要将视频播放的数据推流出去。
4. 开发者可以使用外部采集来做自定义美颜等视频预处理。

2 使用步骤

相关功能的 Demo 源码，请联系 ZEGO 技术支持获取。

特别说明

考虑到设备的独占问题，SDK 的视频外部采集采用的是面向对象的设计，帮助用户把原有采集代码封装成外部采集设备。

开发者通过实现 ZegoVideoCaptureFactory 和 ZegoVideoCaptureDevice 协议，可以把外部采集的数据传给 SDK 进行编码推流：

1. ZegoVideoCaptureFactory 是外部采集的入口，定义了创建、销毁 ZegoVideoCaptureDevice 的接口，向 SDK 提供管理 ZegoVideoCaptureDevice 生命周期的能力。需要调用 setVideoCaptureFactory 的地方必须实现该接口。
2. ZegoVideoCaptureDevice 定义基本的组件能力，包括 allocateAndStart、stopAndDeAllocate、startCapture、stopCapture、zego_supportBufferType，方便 SDK 在直播流程中进行交互。

请注意，SDK 会在适当的时机创建和销毁 ZegoVideoCaptureDevice ，开发者无需担心生命周期不一致的问题。

使用视频外部采集的简要使用步骤：

• 1.实现外部采集设备
• 2.实现外部采集工厂
• 3.设置外部采集工厂
• 4.初始化 SDK
• 5.推流

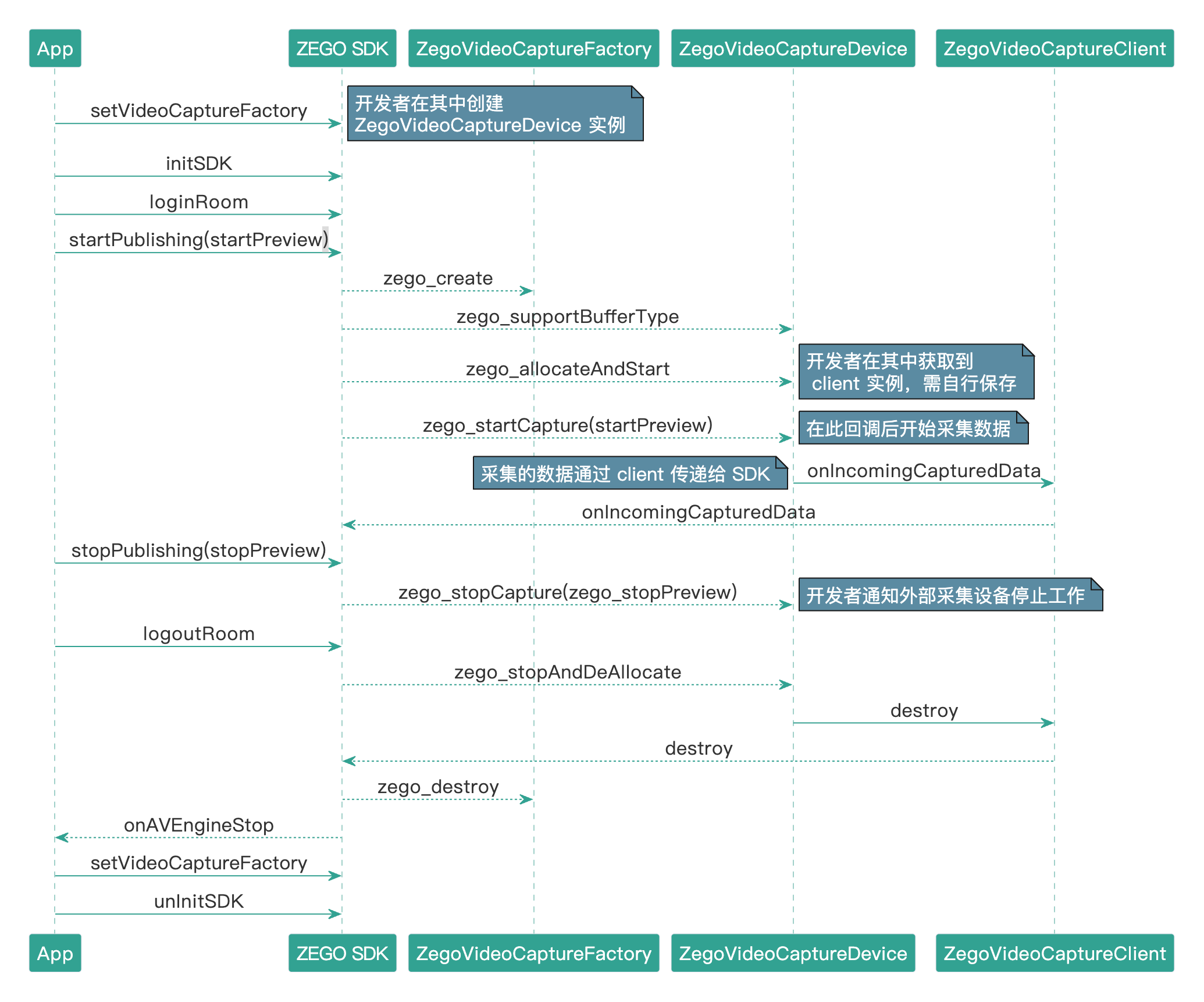

外部采集的接口调用流程如下图所示：

2.1 外部采集工厂创建外部采集设备

在 SDK 回调 zego_create 时，创建并返回 ZegoVideoCaptureDevice 实例。在zego_destroy 回调销毁ZegoVideoCaptureDevice 实例。

下述代码，ZGDemoExternalVideoCaptureFactory.m自身实现了 ZegoVideoCaptureDevice ，所以zego_create 方法返回 self。

ZGDemoExternalVideoCaptureFactory.m

#pragma mark - ZegoVideoCaptureFactory

- (nonnull id<ZegoVideoCaptureDevice>)zego_create:(nonnull NSString*)deviceId {
    return self;
}

- (void)zego_destroy:(nonnull id<ZegoVideoCaptureDevice>)device {
    [self destoryResource];
}

@end

请注意：

1. 大部分情况下，ZegoVideoCaptureFactory 会缓存 ZegoVideoCaptureDevice 实例，开发者需避免创建新的实例，造成争抢独占设备（例如摄像头）。
2. 开发者必须保证 ZegoVideoCaptureDevice 在采集工厂 zego_create 和 zego_destroy 之间是可用的，请勿直接销毁对象。

2.2 外部采集设备实现

实现 ZegoVideoCaptureDevice 协议，协议的方法有：

zego-api-external-video-capture-oc.h

/** 视频外部采集设备接口 */
@protocol ZegoVideoCaptureDevice <NSObject, ZegoSupportsVideoCapture>

@required

/**
 初始化采集使用的资源（例如启动线程等）回调

 @param client SDK 实现回调的对象，一定要保存
 @discussion 第一次调用开始预览／推流／拉流时调用
 */
- (void)zego_allocateAndStart:(nonnull id<ZegoVideoCaptureClientDelegate>) client;

/**
 停止并且释放采集占用的资源

 @discussion 在此之后，不能再调用 client 对象的接口
 */
- (void)zego_stopAndDeAllocate;

/**
 启动采集，采集的数据通过 [client -onIncomingCapturedData:withPresentationTimeStamp:] 通知 SDK

 @return 0 表示成功，其他是错误
 @discussion 一定要实现，不要做丢帧逻辑，SDK内部已经包含了丢帧策略
 */
- (int)zego_startCapture;

/**
 停止采集

 @return 0 表示成功，其它是错误
 @discussion 一定要实现
 */
- (int)zego_stopCapture;


@optional
/**
 支持的 buffer 类型

 @return 支持的 buffer 类型
 @discussion 如果不实现，则为 ZegoVideoCaptureDeviceOutputBufferTypeCVPixelBuffer
 */
- (ZegoVideoCaptureDeviceOutputBufferType)zego_supportBufferType;

2.2.1 告知 SDK 当前采集数据的类型

由于 iOS 采集的多样性，SDK 支持多种外部采集数据格式，所以开发者需要告知 SDK 当前采集设备使用何种数据类型。目前 SDK 支持的类型有：

SDK 默认为 ZegoVideoCaptureDeviceOutputBufferTypeCVPixelBuffer 。如果需要使用其他数据类型，需要实现 ZegoVideoCaptureDevice 的相应方法，然后在获取视频帧数据后调用 client 对应数据类型的接收方法。

/**
 支持的 buffer 类型
 如果不实现，则为 ZegoVideoCaptureDeviceOutputBufferTypeCVPixelBuffer
*/
- (ZegoVideoCaptureDeviceOutputBufferType)zego_supportBufferType {
    return ZegoVideoCaptureDeviceOutputBufferTypeCVPixelBuffer;
}

2.2.2 初始化资源

外部采集初始化会回调 zego_allocateAndStart:，初始化资源需要在此方法中实现。

开发者在 zego_allocateAndStart: 中获取到 client 对象，client 用于向 SDK 传入外部采集的数据。SDK 会在第一次预览 / 推流 / 拉流时回调 zego_allocateAndStart:。

请注意，client 实例在 zego_stopAndDeAllocate 被调用前必须一直保存，否则后续步骤中无法向 SDK 传入外部采集视频。

- (void)zego_allocateAndStart:(nonnull id<ZegoVideoCaptureClientDelegate>)client {
    dispatch_async(_clientQueue, ^{
        self.client = client;
        [self.client setFillMode:ZegoVideoFillModeCrop];
    });
}

为保证 client 对象的线程安全，此处使用了 _clientQueue串行队列来同步操作client对象。

2.2.3 向 SDK 传入外部采集视频数据

外部采集设备启动后，开发者就可以使用 client的 -onIncomingCapturedData:withPresentationTimeStamp:方法向 SDK 传入外部采集视频数据。

在自定义的 ZGDemoExternalVideoCaptureFactory 类中封装了 -postCapturedData:withPresentationTimeStamp:方法。

- (void)postCapturedData:(CVImageBufferRef)image withPresentationTimeStamp:(CMTime)time {
    if (!image) return;
    CVBufferRetain(image);
    dispatch_async(_clientQueue, ^{
        if (self.isCapture) {
            [self.client onIncomingCapturedData:image withPresentationTimeStamp:time];
        }
        CVBufferRelease(image);
    });
}

为保证 client 对象的线程安全，此处也使用了 _clientQueue串行队列来同步操作client对象。

2.2.4 释放资源

当不再使用外部视频采集后，退出房间或 Uninit SDK 时，会回调 zego_stopAndDeAllocate，开发者可以在该回调中释放占用的资源。

ZGDemoExternalVideoCaptureFactory.m

- (void)zego_stopAndDeAllocate {
    [self destoryResource];
}


- (void)destoryResource {
    [self stopCapture];

    // 同步_clientQueue，在 client destroy 前停止 client 向SDK继续塞数据
    dispatch_sync(_clientQueue, ^{

    });
    [self.client destroy];
    self.client = nil;
}

1.为保证 client 对象的线程安全，此处也使用了 _clientQueue串行队列来同步操作client对象。并在停止采集任务后再清理 client 对象，保证 SDK 调用zego_stopAndDeAllocate后，没有残留的异步任务，否则会导致野指针 crash。 2.请注意，销毁 client需调用destroy 方法，否则会造成内存泄漏。

2.3 设置外部采集工厂

开发者需要使用外部采集功能时，请在初始化 SDK 前设置外部采集工厂对象。

zego-api-external-video-capture-oc.h

@interface ZegoExternalVideoCapture : NSObject

+ (void)setVideoCaptureFactory:(nullable id<ZegoVideoCaptureFactory>)factory channelIndex:(ZegoAPIPublishChannelIndex)idx;

@end

请注意

1. 调用 setVideoCaptureFactory 接口时，请区分 SDK 版本：
   • 2021-03-09 及之后的版本，在任何时机调用本接口都可直接使用。
   • 2020-05-12 至 2021-03-09 之间的版本，必须在“引擎启动之前”调用本接口。
   • 2020-05-12 之前版本必须在 “InitSDK” 之前调用，且需要使用外部采集功能时，该工厂对象不能为空。
2. 如果不想再使用视频外部采集，可以在收到onAVEngineStop通知引擎关闭时，调用本接口setVideoCaptureFactory设置为 nil，否则下次引擎启动后（2020-05-12 及之后版本）或者 Init SDK 后（2020-05-12 之前版本）仍然还会使用视频外部采集

引擎启动的时机有：1、未登录房间启动预览功能；2、未登录房间使用媒体播放器；3、未登录房间使用音效播放器。 引擎关闭的时机有：1、退出房间；2、未登录房间并且预览、媒体播放器和引擎播放器都停止工作。

3 FAQ

Q1：如何访问 CVPixelBufferRef 持有的图像内存？

  答：请参考 ZegoLiveRoomApi 的 copyPixelBufferFrom:to: 方法，然后对照苹果官方头文件。

Q2：如何使用 ZegoVideoCaptureDeviceOutputBufferTypeGlTexture2D 方式传递采集数据?

  答：选择 ZegoVideoCaptureDeviceOutputBufferTypeGlTexture2D 方式时，开发者实现 zego_supportBufferType 返回 ZegoVideoCaptureDeviceOutputBufferTypeGlTexture2D ， 然后调用 client 的 onIncomingCapturedData:width:height:withPresentationTimeStamp: 传递数据。

Q3：如何使用 ZegoVideoCaptureDeviceOutputBufferTypeEncodedFrame 方式传递编码数据?

  答：选择 ZegoVideoCaptureDeviceOutputBufferTypeEncodedFrame 方式时，开发者实现 zego_supportBufferType 返回 ZegoVideoCaptureDeviceOutputBufferTypeEncodedFrame ， 可以调用 client 的 onEncodedFrame:config:height:bKeyframe:withPresentationTimeStamp 传递数据。目前只支持H.264码流，关键帧间隔推荐2秒。请注意，每个IDR帧都必须携带SPS和PPS，放在最前面。

Q4：ZegoSupportsVideoCapture 的方法需要实现么？

  答：对于 ZegoSupportsVideoCapture 所包含的方法，不要求开发者实现，仅仅只是为了方便开发者在自己的采集实现和 SDK 默认的采集实现间切换，避免业务层写两套逻辑代码。

  每个方法都有对应的 SDK 接口，调用 SDK 接口时，会透传调用对应的方法。比如调用 SDK 的 startPreview 时，会透传调用 ZegoVideoCaptureDevice 的 startPreview 方法。

Q5：ZegoVideoCaptureFactory 的子类什么时候释放？

  答：我们推荐把工厂的实例保存为单例，仅作为 SDK 管理外部采集设备生命周期的通道，开发者可以为工厂子类添加 setter 和 getter，一起管理采集类的生命周期。

Q6：使用外部采集，本地预览的画面正常，推出去观众端看到的画面变形了？

  答：外部采集进来的图像比例和 SDK 默认设置的分辨率的比例不一致（比如外部采集进来的是 4:3 ，SDK 默认推流分辨率 360*640 是 16:9）。解决方案：

1. 开发者将外部采集的视频分辨率比例修改为 16:9
2. 开发者调用 setAvConfig ，将 SDK 的推流分辨率自定义为 4:3（比如480*640）

Q7：开启外部采集后，如何使用 SDK 的预览功能？

  答：开启外部采集后，默认情况下，外部采集的数据，需要用户自己渲染。如果想让 SDK 支持在开启外部视频采集的同时也能预览，需在初始化 SDK 前通过 [ZegoLiveApi setConfig:@”vcap_external_support_preview=true“] 开启，然后正常调用 setPreviewView、startPreview 接口即可。

Q8：开启外部采集后，外部采集的帧率和拉流播放帧率不一致？

  答：通过设置SDK的帧率 setVideoFPS 和外部采集调用 OnIncomingCapturedData 的频率一致。

Q9：SDK 接收视频帧数据方法内部对传入的数据是同步处理还是异步处理？

  答：SDK 接收视频帧数据后，会先同步拷贝数据，然后再异步执行编码等操作，所以在将数据传入 SDK 后即可立即释放。
