功能实现流程

---

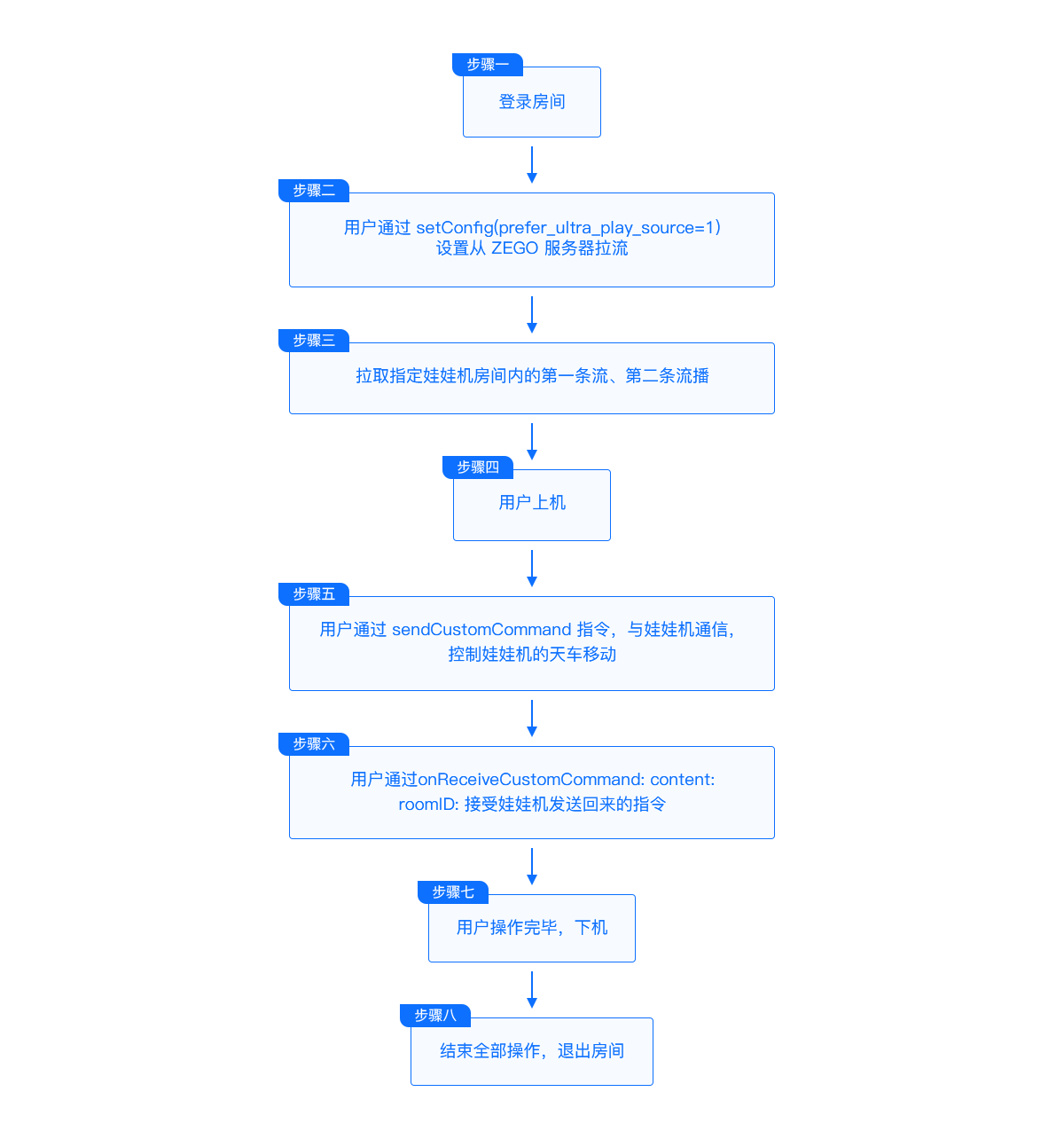

娃娃机客户端 主要结构及流程如下图所示：

请注意：

1. 上图中的 用户选择上机 步骤，娃娃机客户端 不需要进行流的切换，仅需要处理业务信令、UI 交互等。

2. 开发者要注意区分 娃娃机客户端 和 娃娃机控制端**。娃娃机客户端** 指提供给玩家抓娃娃的、安装在 iOS 或 Android 平台的 App。娃娃机控制端 指安装在 Android 开发板上的 Android 程序(通过串口控制娃娃机)。

3. 为了便于开发者更快理解 娃娃机客户端 中的逻辑，后面的小节会通过源码讲解核心功能，开发者亦可直接阅读完整的 娃娃机客户端 源码，逻辑是一致的。

1 娃娃机系统实现流程

1、安装娃娃机控制端APK到安卓板子上

2、娃娃机启动，推流成功后，Zego后台会给业务后台POST 流创建的相关信息(业务后台提供回调地址)，用于业务侧维护娃娃机列表

3、客户端的开发

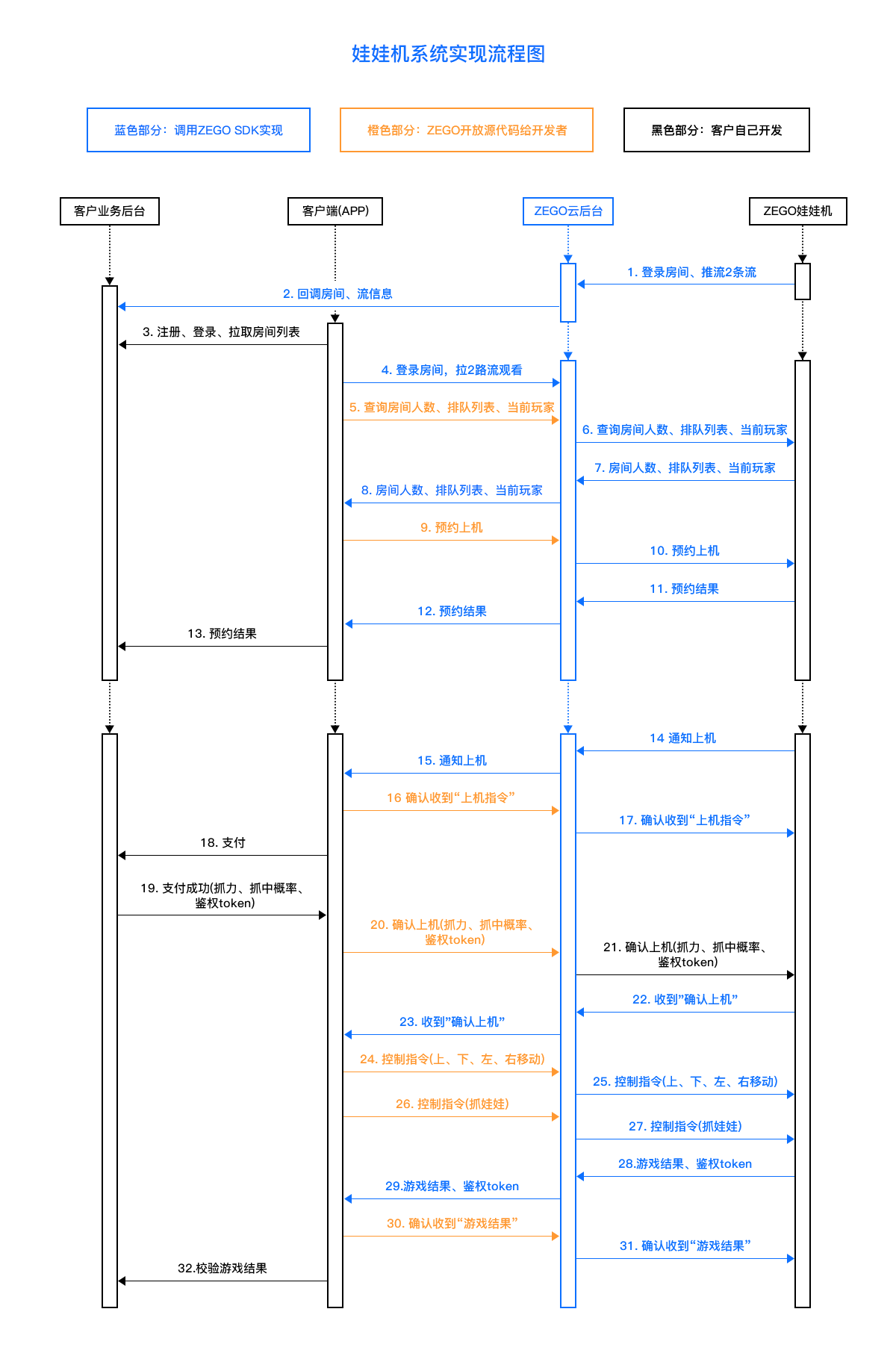

娃娃机系统实现流程如下图所示。该方案中，娃娃机控制端 无需与业务后台直接通信。

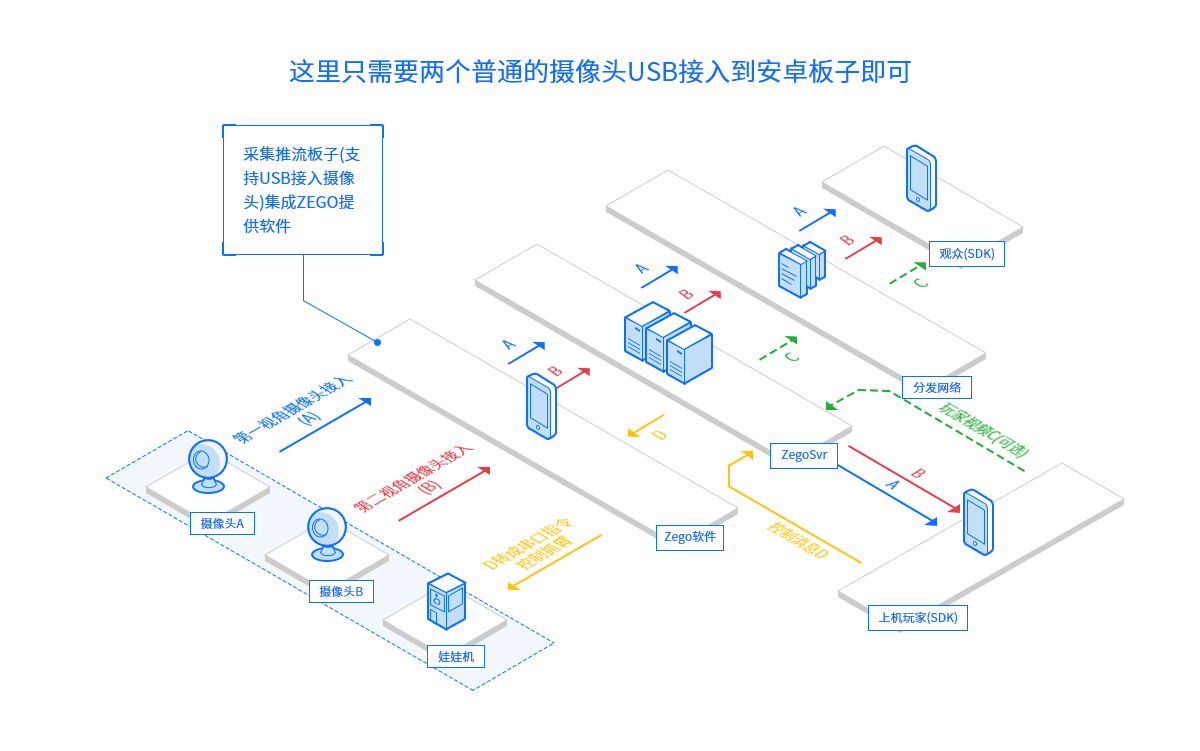

2 系统架构图

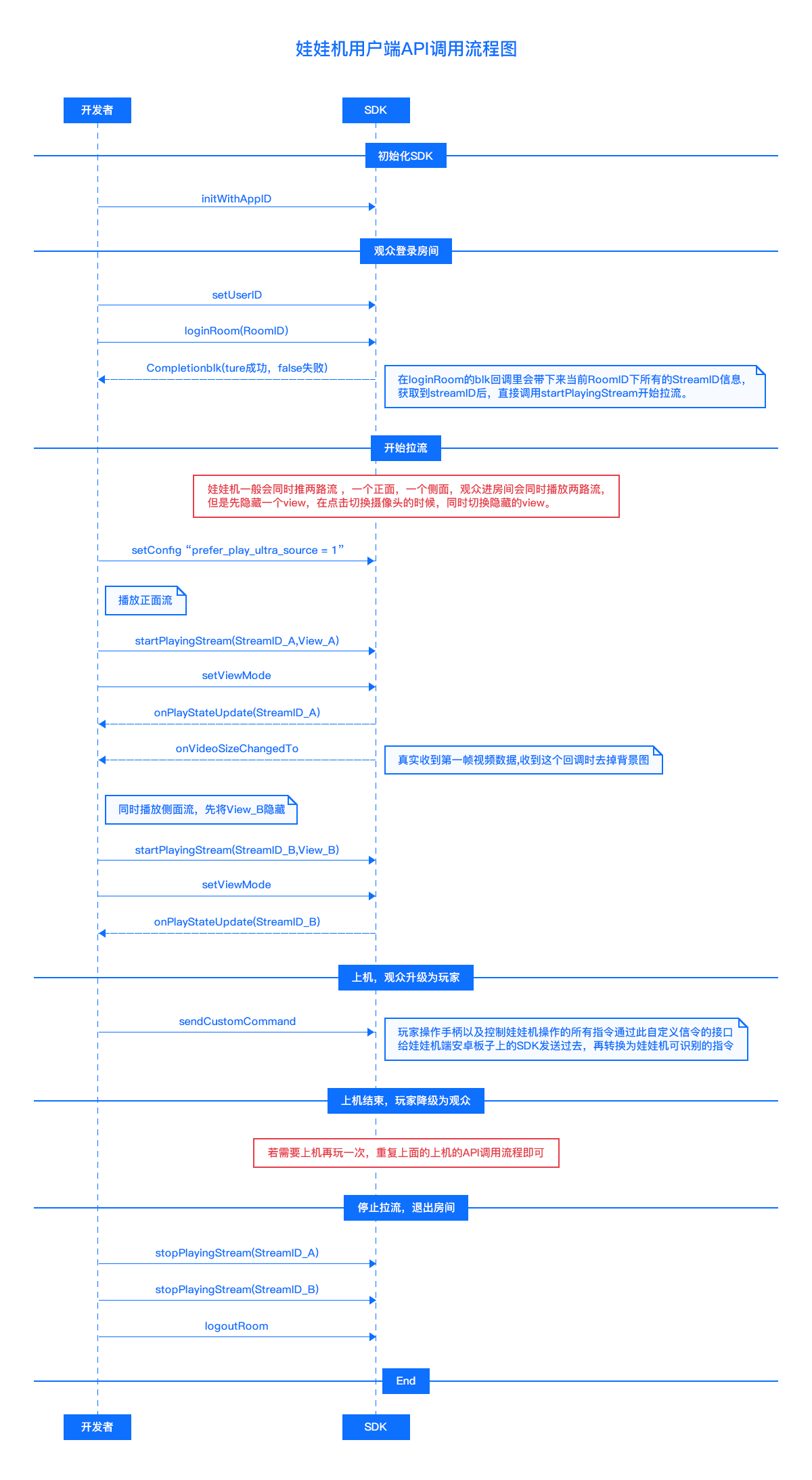

3 API 调用时序图

4 实现流程

4.1 登录房间

代码如下，供参考：

// 登录房间
mZegoLiveRoom.loginRoom(mRoomID, mRoomName, ZegoConstants.RoomRole.Anchor, new IZegoLoginCompletionCallback() {
    @Override
    public void onLoginCompletion(int errorCode, ZegoStreamInfo[] zegoStreamInfos) {
        if(errorCode == 0){
            printLog("登录成功");
        } else {
            printLog("登录失败");
        }
    }
});

注意：以下所有操作必须在 登录房间成功 后才能进行

4.2 拉流

登录房间成功后，建议直接从 ZEGO 服务器拉流。这种方案 画面延迟更小，体验效果更佳。

代码如下，供参考：

// 设置开关，直接从 ZEGO 服务器拉流
String config = ZegoConstants.Config.PREFER_PLAY_ULTRA_SOURCE + "=1";
ZegoLiveRoom.setConfig(config);

// 拉第一路流
mZegoLiveRoom.startPlayingStream(mListStream.get(0).streamID, mListStream.get(0).textureView);
mZegoLiveRoom.setViewMode(ZegoVideoViewMode.ScaleAspectFit, mListStream.get(0).streamID);

// 拉第二路流
mZegoLiveRoom.startPlayingStream(mListStream.get(1).streamID, mListStream.get(1).textureView);
mZegoLiveRoom.setViewMode(ZegoVideoViewMode.ScaleAspectFit, mListStream.get(1).streamID);

请注意：

1. 目前 娃娃机客户端 使用的方案为：进入房间后，创建两个 view 分别播放两条视频流，用户可通过手动切换 view，继而切换当前可见视频流。

4.3 上机

如果 娃娃机客户端 设置了从 ZEGO 服务器拉流(参考 4.2 节)，当用户选择上机(玩游戏)时，娃娃机客户端 不需要进行流的切换，仅需要处理业务信令、UI 交互等。

4.4 发送指令

上机成功后，娃娃机客户端 需要调用 ZegoLiveRoom SDK 提供的 sendCustomCommand 函数发送指令给 娃娃机控制端，娃娃机控制端收到指令后做相应的处理。

请注意，此处指令是发送给娃娃机控制端，而不是房间里的其他玩家或自己。

代码如下，供参考：

// 预约上机
String cmd = "{"seq":1,"cmd":513,"data":{"config":"+W7TSJ/Vm9ohaDL9SmeA2CJ9RTNdZj7LJk7VV56MlM6u3lV0s/S7gCrWe89ZWmseTjWYmnD6HouF1CERwkXMQ73UCwnpaLyCnlX+2glnqB4gWdS5FlgtaRlIwmCY9tOZguaRTOkMDHEgtKAw9LcDjOnZ30n213zNt8mo9KuStyU\u003d","time_stamp":1512532685017,"continue":0}}";

mZegoLiveRoom.sendCustomCommand(mAnchors, cmd, new IZegoCustomCommandCallback() {
    @Override
    public void onSendCustomCommand(int errorCode, String roomID) {
        if (errorCode == 0){
                printLog("发送成功“);
        } else{
                printLog("发送失败“);
        }
    }
});

娃娃机客户端 与 娃娃机控制端 信令交互流程请参考：娃娃机-信令交互

4.5 接收指令

娃娃机客户端 可通过 onRecvCustomCommand 回调接收 娃娃机控制端 返回的指令。

设置回调的代码如下，供参考：

mZegoLiveRoom.setZegoRoomCallback(new IZegoRoomCallback() {
  @Override
  public void onRecvCustomCommand(String userID, String userName, String content, String roomID) {
      // 处理接收到的指令
  }

  // 其他回调
})

娃娃机客户端 与 娃娃机控制端 信令交互流程请参考：娃娃机-信令交互

4.6 下机

由于用户下机后，可能继续停留在房间内围观，或者进行下一轮游戏。因此，建议 娃娃机客户端 在用户下机后，继续保持从 ZEGO 服务器拉流，维持画面和操作的低延迟效果。

4.7 退出房间

如果用户不再进行游戏，退出当前的游戏窗口。代码如下，供参考：

// 停止拉第一条流
mZegoLiveRoom.stopPlayingStream(mListStream.get(0).streamID);
// 停止拉第二条流
mZegoLiveRoom.stopPlayingStream(mListStream.get(1).streamID);
// 退出房间
mZegoLiveRoom.logoutRoom();
